快换式侧向压紧夹持器结构设计

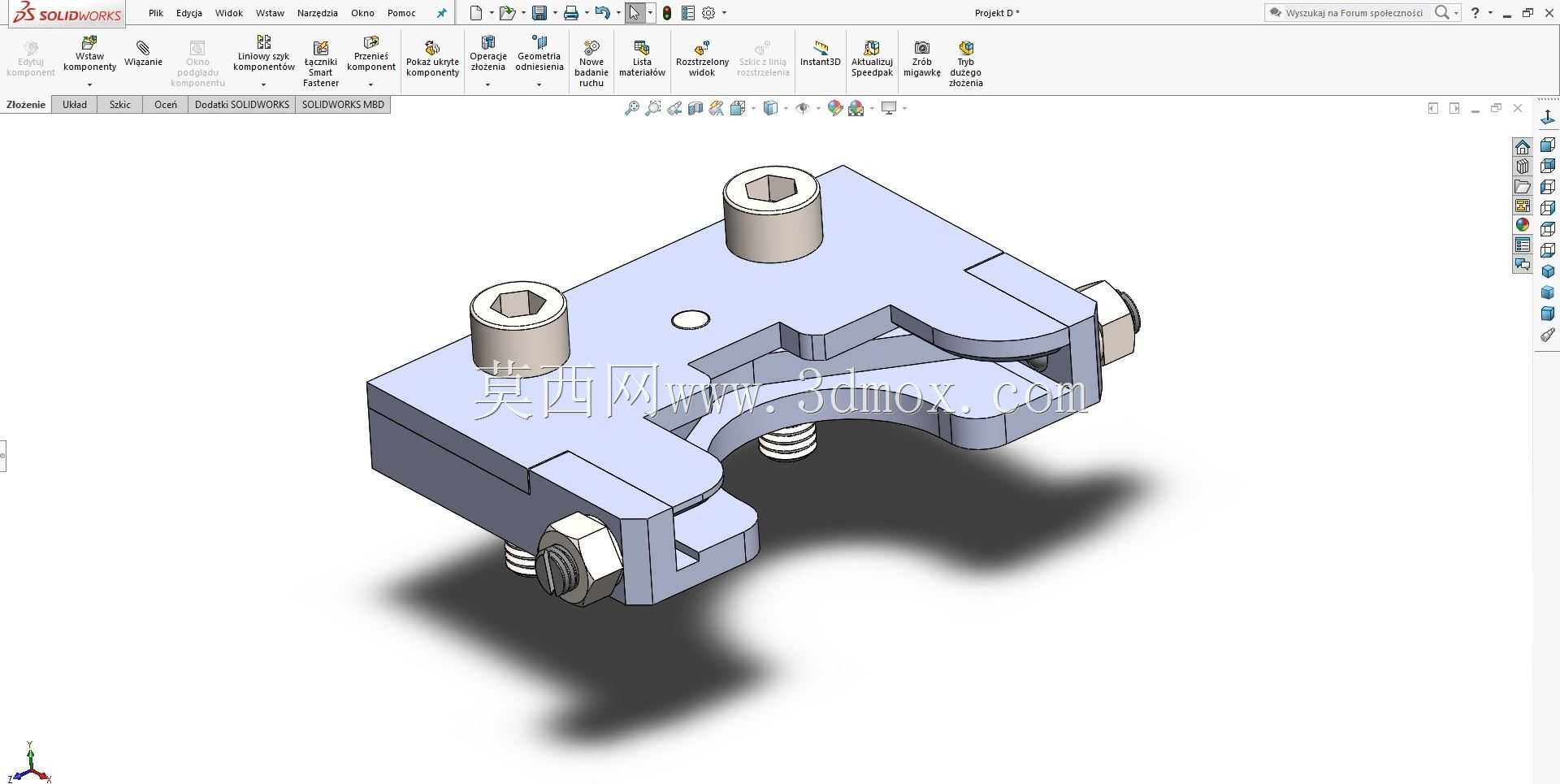

这款夹持器主要面向工装夹具工位的快速装夹需求，常见于自动化生产线的工件定位环节、小型加工中心的工位辅助压紧场景，也可适配检测工位的工件固定需求，在小尺寸零件的铣削、装配、检测工序中，能替代传统螺栓压紧的繁琐操作，减少装夹辅助时长。从结构设计来看，主体采用分体式基座结构，基座上设置两处带内六角柱头的定位销，既承担安装时的预定位功能，也可作为夹持力的受力支点，侧面布置的两组带六角螺母的调节螺栓，可根据被夹持工件的厚度差调整压紧行程，适配一定尺寸范围内的工件装夹，无需更换整套夹具即可完成多规格小零件的兼容装夹。基座中部的弧形避让槽，是针对带圆弧轮廓工件的避让设计，避免装夹时与工件非定位面产生干涉，保证夹持力完全作用在工件的基准面上，减少装夹变形。安装边界上，基座底部设置两处向下伸出的螺纹连接柱，可直接固定在工装板的T型槽或者螺纹孔位上，安装时无需额外加工复杂的适配基座，整体安装占用的平面尺寸较小，适合在排布紧凑的多工位工装上使用，不会与相邻工位的夹具、执行机构产生运动干涉。设计思路上优先考虑了装夹操作的便捷性，顶部的内六角柱头可配合标准内六角扳手快速锁紧，侧面的调节螺栓可实现夹持力的微调，针对不同材质的工件，比如薄壁铝件、塑料件，可通过调整螺栓旋入深度控制压紧力，避免压伤工件表面。夹持器的受力路径经过优化，锁紧时的作用力从顶部柱头传递到基座，再通过侧面螺栓传递到压合面，整体受力均匀，不会出现单侧翘起的情况，重复装夹的定位精度可满足常规机加工与装配的公差要求，在频繁换型的小批量生产场景中，能大幅降低夹具更换的调试时间，提升工位的稼动率。实际使用中，这款夹持器可配合气动或者手动锁紧工具操作，不需要复杂的配套动力源，在手动工装与半自动化设备上都能适配，结构中没有易损的复杂传动件，日常维护仅需定期清理螺纹处的切屑与灰尘，即可保证长期稳定的夹紧精度，不会因为频繁操作出现锁紧失效的问题。
