小型八档位旋转式电子开关结构设计

在小型消费电子、便携测试仪器、桌面型工控模块的电路设计中，多档位信号切换是非常常见的需求，这类应用场景往往对元件的安装空间有严格限制，同时要求档位定位清晰、接触可靠，不会因为设备移动或者轻微振动出现档位跳变、接触不良的问题。这款微型旋转开关的设计，正是针对这类小空间多档位切换场景开发，整体采用竖装插脚结构，不需要额外的固定支架，直接通过引脚穿过PCB板焊接即可完成固定，大幅简化了装配流程。

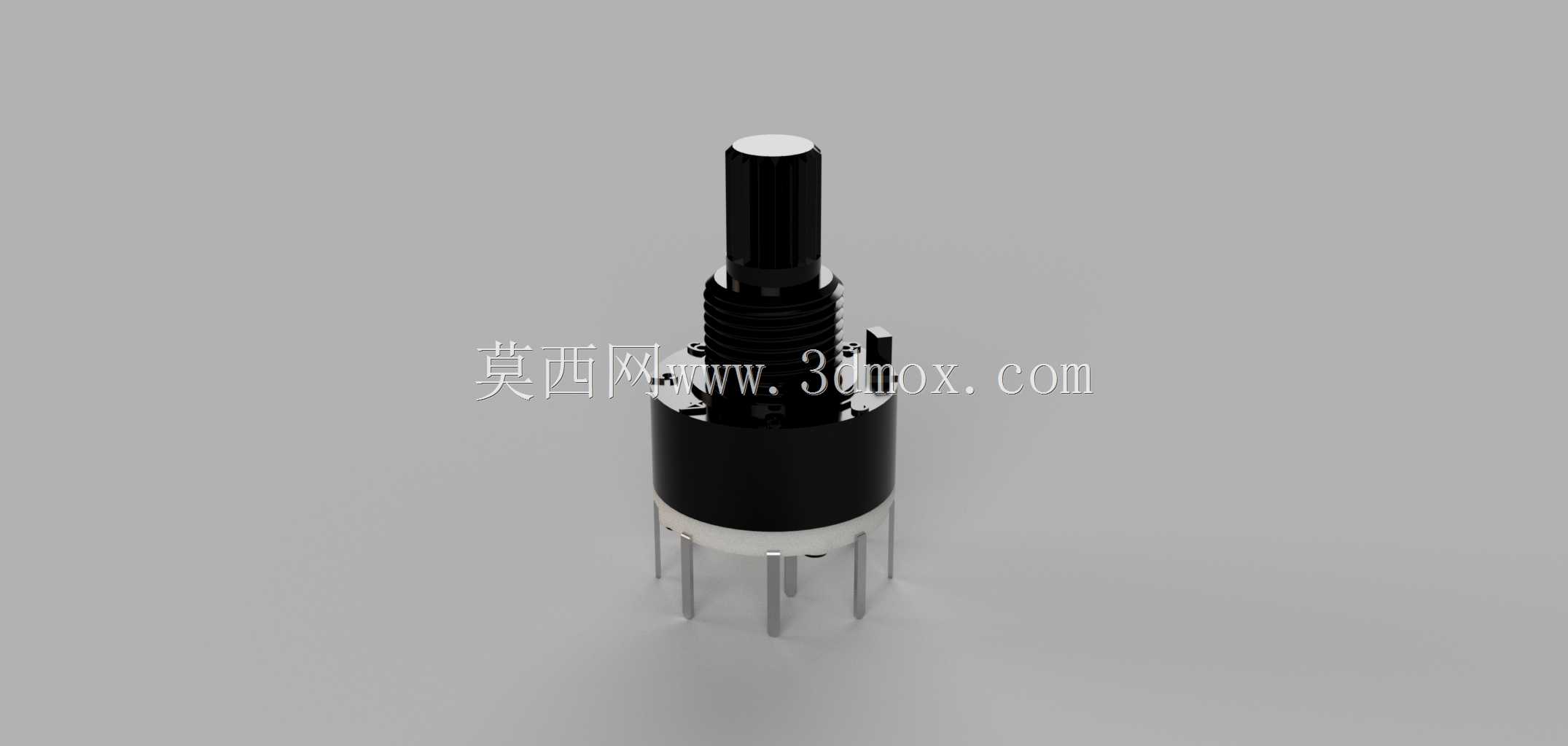

从结构参数来看，这款开关整体直径控制在16毫米，总高度从安装面到操作杆顶端为25毫米，这个尺寸刚好适配多数手持设备、小型桌面仪器的面板安装厚度，操作杆伸出面板的长度可以根据实际外壳厚度做小幅裁切调整，不会影响内部的定位结构。开关内部设计了1个公共接入端，对应8个独立的信号输出档位，总共设置9个插脚，引脚间距符合常规PCB布线的安全间距要求，不会出现焊接时引脚连锡的问题，布线时可以直接走常规线宽，不需要额外做加宽或者避让处理。

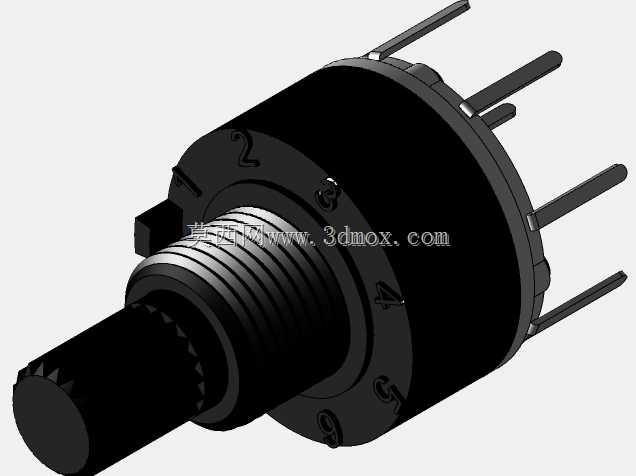

设计这款开关的三维结构时，首先要保证的是档位定位的手感与可靠性，内部的定位销与棘轮结构配合，每旋转一个档位都会有清晰的段落反馈，操作人员不需要看档位标识，仅凭手感就能确认是否切换到目标档位，同时定位结构的阻尼力度经过调校，既不会因为旋转过紧导致操作费力，也不会因为阻尼过小出现误碰移位的问题。操作杆采用带防滑纹路的圆柱结构，既可以直接用手指拧动切换，也可以根据需求加装小型旋钮帽，适配不同的设备外观设计风格。

在实际选型应用中，这类开关常被用在小型音频设备的输入通道切换、便携测量仪器的量程切换、小型工控模块的功能模式切换场景，相比滑动式档位开关，旋转式结构的空间利用率更高，在相同的安装投影面积下可以实现更多的档位数量，同时旋转操作的受力方向与面板平行，不会对PCB板产生垂直方向的作用力，长期使用不容易出现引脚脱焊、PCB板变形的问题。建模过程中对内部的接触弹片做了简化处理，重点还原了外部安装尺寸、引脚位置、操作杆的运动行程，方便结构工程师在做设备整体布局时直接调用，不需要反复核对安装边界，能够有效缩短整体的设计周期。开关的基座部分采用绝缘耐高温材质设计，焊接时可以承受常规波峰焊的温度，不会出现基座变形、引脚移位的问题，适配批量生产的焊接工艺要求。
