工业用同轴式齿轮减速机三维结构设计

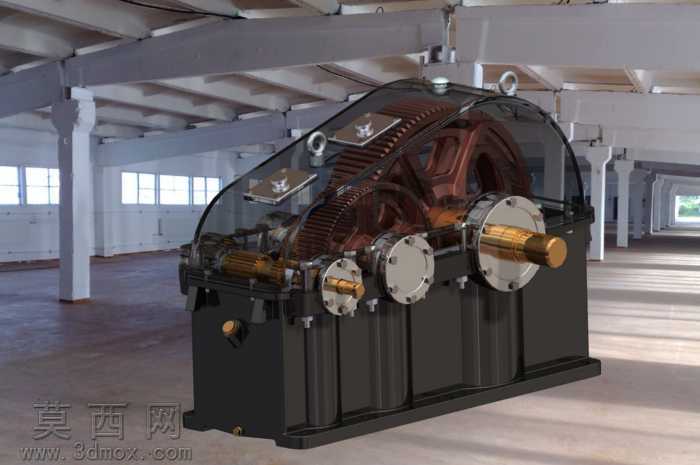

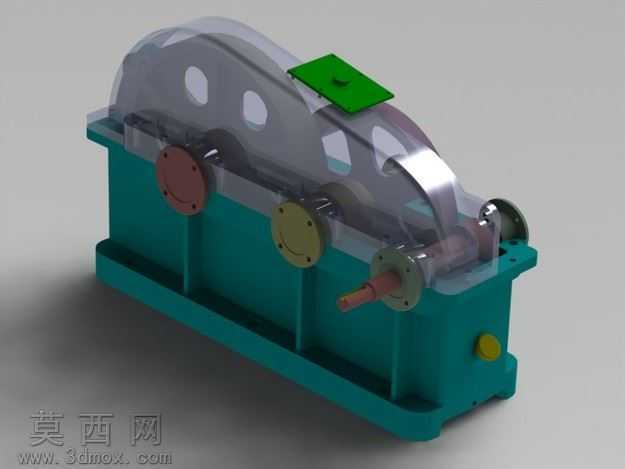

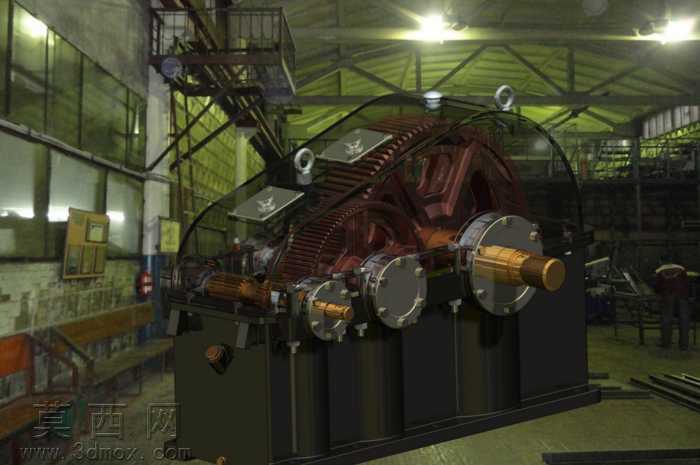

本作品为工业传动场景使用的齿轮减速机三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械设计规范与减速机实际生产装配逻辑开展设计。建模初期先梳理减速机的核心传动逻辑，明确输入轴、多级传动齿轮组、输出轴、箱体、轴承位、端盖、连接底座的层级装配关系，先完成各核心零件的参数化草绘，对齿轮的模数、齿数、压力角、传动比参数进行精准匹配，确保各级齿轮啮合间隙符合机械设计标准，避免出现传动干涉问题。零件建模阶段，针对减速机的剖分式箱体结构，分别完成上箱盖与下箱体的特征构建，精准绘制箱体上的轴承安装孔、定位销孔、螺栓连接孔、油位观察孔、放油孔结构，对孔位的同轴度、端面平面度进行参数约束，还原真实铸件箱体的壁厚过渡、加强筋结构，保证箱体结构强度符合重载传动的使用需求。针对传动组件部分，分别构建输入轴、中间传动轴、输出轴的轴段特征，匹配对应轴段的键槽、轴肩、轴承安装位结构，将直齿圆柱齿轮、滚动轴承、定位套筒、密封端盖、连接螺栓等标准件按照装配约束依次完成装配，全程进行干涉检查，调整各零件的配合间隙，确保转动部件无卡滞、固定部件无松动。材质与渲染阶段，为箱体部件赋予铸铁哑光金属材质，还原铸件表面的细微磨砂质感，为传动轴、齿轮等加工件赋予抛光合金钢材质，体现机加工表面的金属光泽，为螺栓、轴承等标准件赋予镀锌件的亮面金属质感，为密封件赋予橡胶哑光材质，通过场景布光突出减速机的结构层次，清晰展现内部齿轮啮合关系与外部装配结构。整体设计完整还原了齿轮减速机的真实结构，可用于机械结构教学、传动方案演示、产品改型设计参考，各零件参数可编辑，能够根据实际传动需求调整传动比、安装尺寸等核心参数，适配不同的工业传动场景使用需求。
