弹子式钥匙插入锁紧机构结构展示

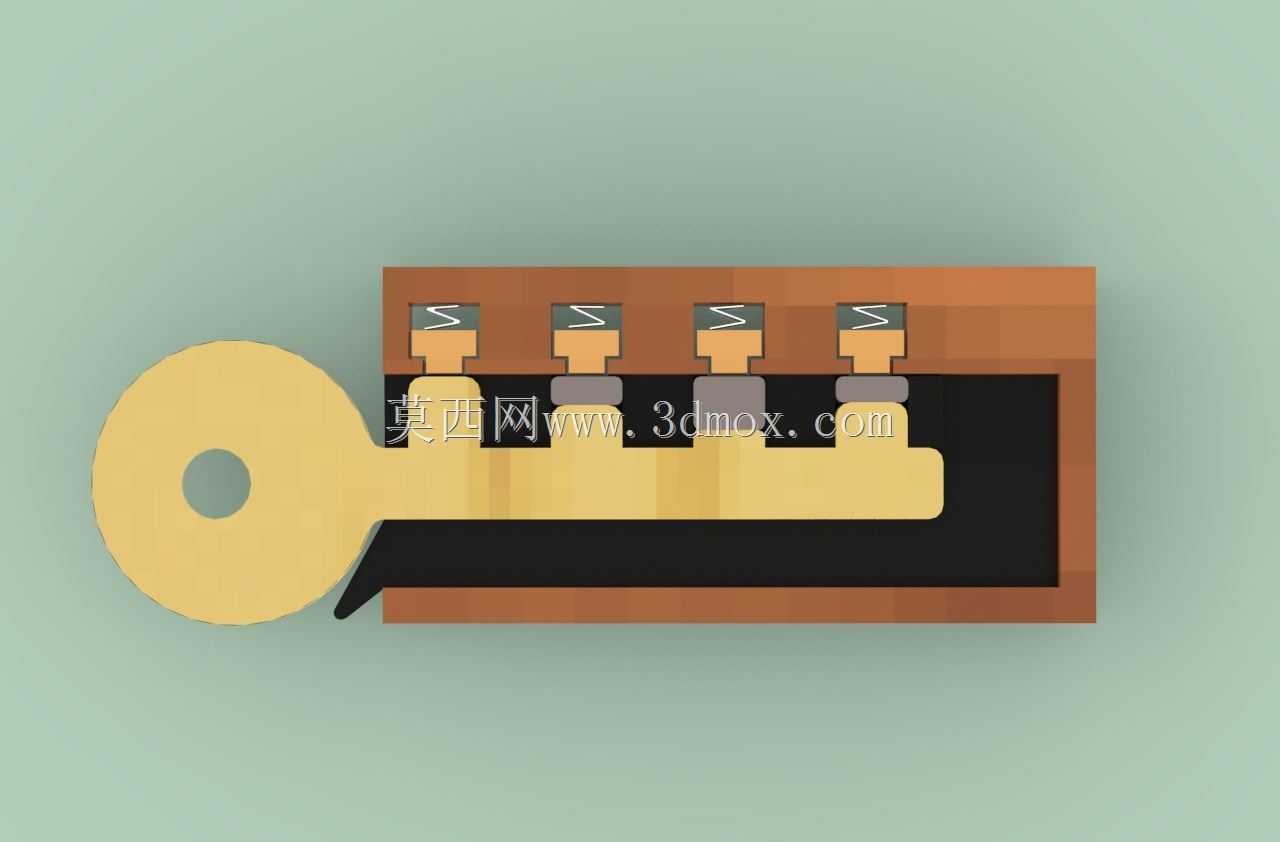

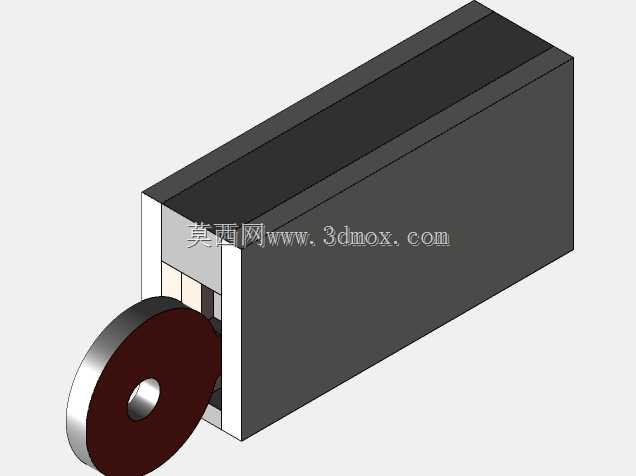

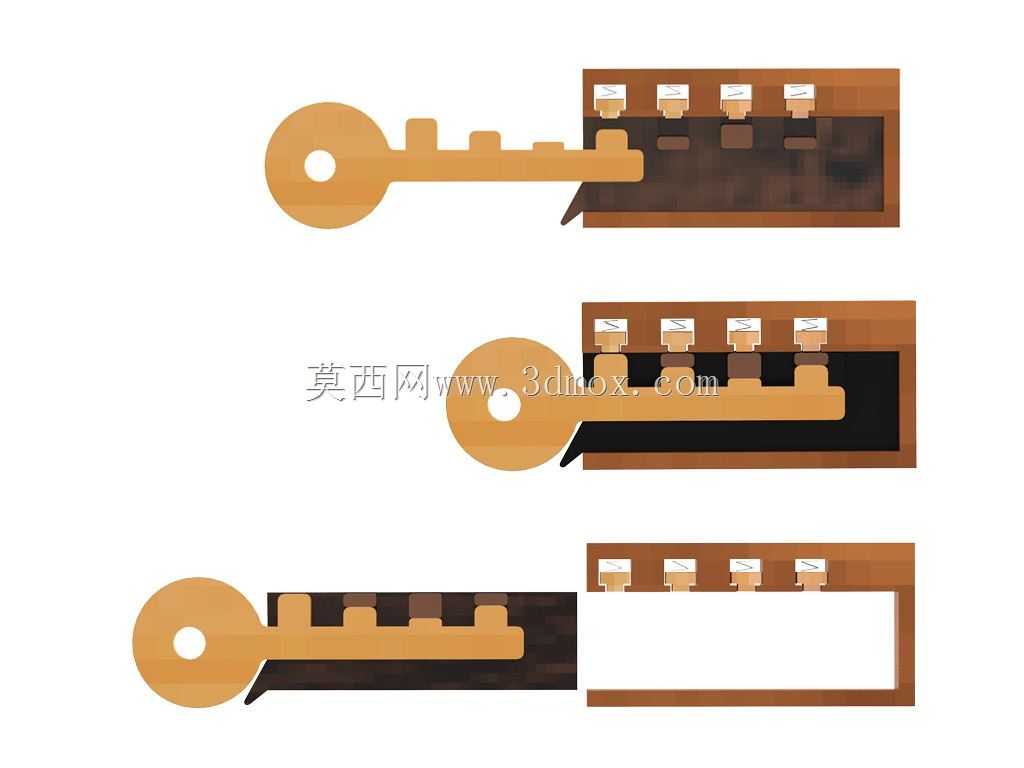

日常民用挂锁、柜门锁、小型设备防护锁的核心锁紧逻辑，大多依托这类弹子配合式结构实现，在小型安防五金、设备舱门防护、储物柜体闭锁场景中，这类结构的应用占比极高，核心是通过钥匙齿形与内部弹子的对位配合，实现锁止与解锁状态的切换。从结构组成来看，该机构包含锁体外壳、锁芯腔体、多组上下弹子、弹性顶簧、解锁钥匙几个核心部分，锁体外壳采用矩形腔体结构，为内部组件提供安装定位空间，腔体内部预留的锁芯滑动槽与弹子安装孔采用同轴度公差控制，保证弹子上下滑动无卡滞。弹子组件沿钥匙插入方向等距排布，每组弹子由上下两段不同长度的金属圆柱组成，顶部配套的压缩弹簧始终为弹子提供向下的顶紧力，锁止状态下，上下弹子的分界面与锁芯、锁体的配合面错位，上弹子卡入锁体与锁芯的配合卡槽内，锁芯无法转动，实现闭锁功能。当匹配的钥匙沿插入导槽推入后，钥匙上不同高度的齿形会将对应位置的下弹子顶起，让所有上下弹子的分界面刚好与锁芯和锁体的旋转分界面齐平，此时锁芯不再受弹子的卡位限制，可随钥匙转动完成解锁动作。设计过程中，弹子的长度公差、钥匙齿形的高度公差需要严格匹配，每组弹子的弹簧预紧力需要保持一致，避免出现钥匙插入后个别弹子未到位导致的卡滞问题；钥匙插入端的导角设计需要做圆滑过渡，降低插入时的摩擦阻力，同时减少弹子端面的磨损。安装边界方面，该类锁紧机构的整体外形为规整矩形，可直接嵌入对应厚度的门板或锁具安装位内，预留的钥匙插入孔需要与外部安装面的开孔同轴，偏差控制在0.1mm以内，避免钥匙插入时出现偏磨；锁体外壳的固定位可采用侧边卡接或螺丝紧固的方式，适配不同厚度的安装基材。这类结构的核心优势在于零件数量少、加工难度低、闭锁可靠性高，不需要额外的电子元件即可实现机械闭锁，在无供电场景、对成本敏感的民用锁具领域应用十分广泛，结构设计时可根据实际安装空间调整弹子组数与锁体整体尺寸，弹子组数越多，钥匙的齿形组合量越大，防技术开启的性能越强，但同时也会提升钥匙插入对位的精度要求，需要根据实际安防等级需求做平衡设计。
