医用注射器精细结构三维设计

这款注射器的结构设计完全贴合临床注射、药剂抽取的实际使用需求，核心功能围绕药剂定量抽取、平稳推注、防漏液三个核心使用场景展开。日常临床场景中，这类器具可用于皮下注射、肌内注射、静脉采血或药剂配比抽取，也可在实验室场景中用于少量精准液体的移取操作，结构设计的合理性直接影响使用时的操作手感与剂量控制精度。

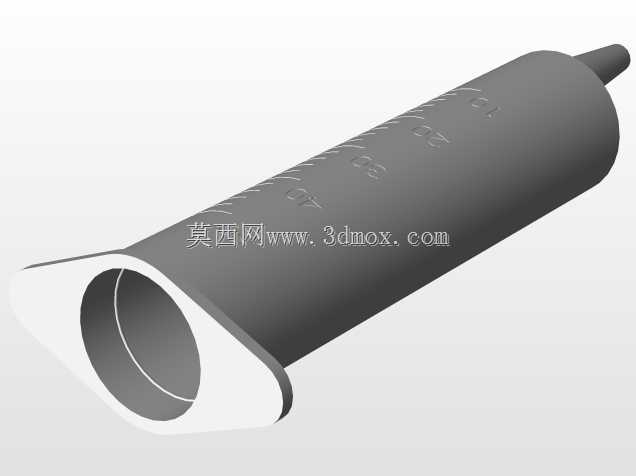

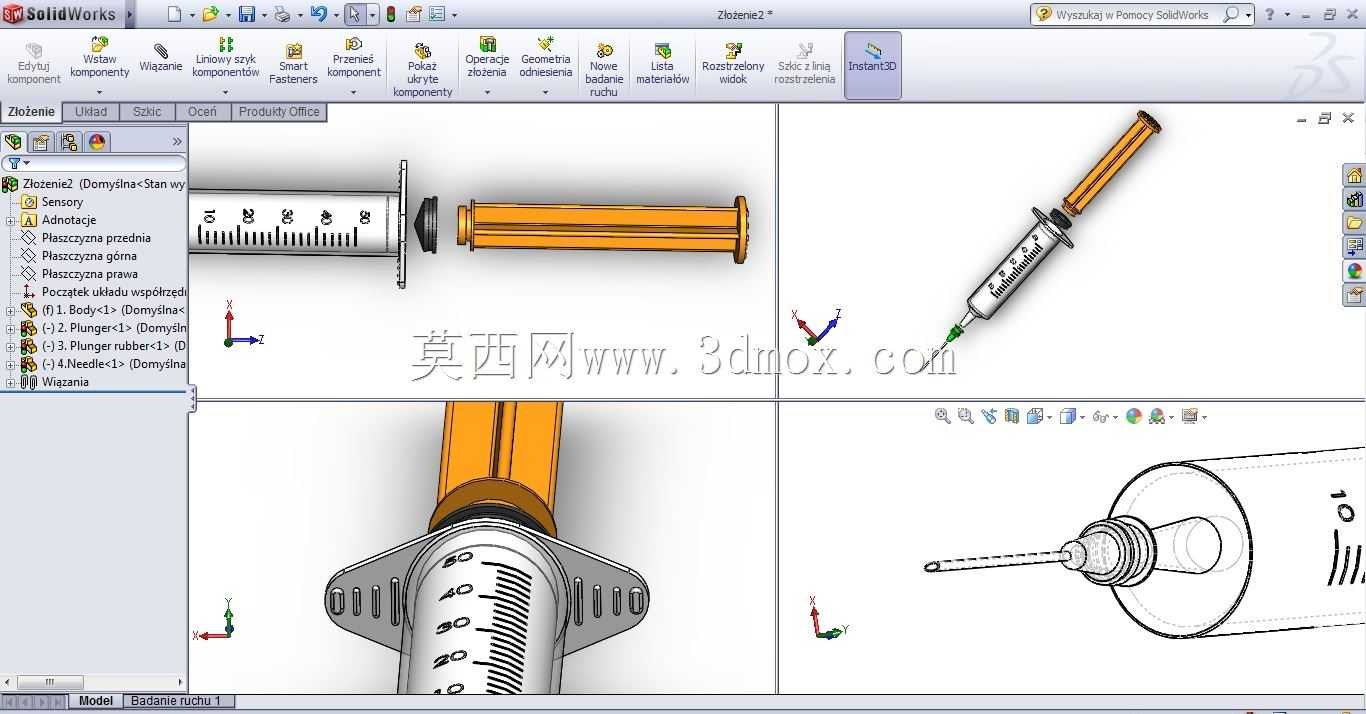

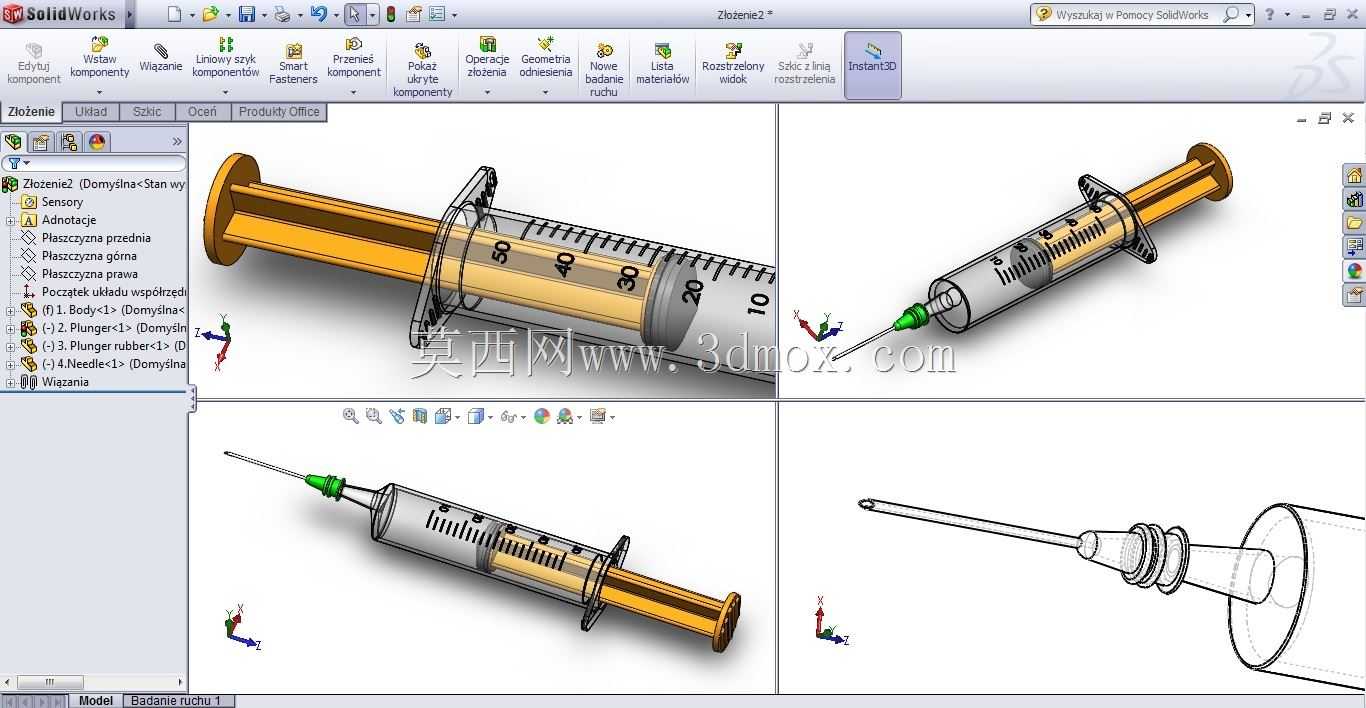

从结构设计逻辑来看，整个产品分为外筒、活塞推杆、针头连接座、针头四个核心部分，外筒外壁的刻度标识做了凸起式结构设计，相比印刷刻度更耐磨，长期使用也不会出现刻度磨损模糊的问题，刻度的分度值匹配常规临床使用的剂量读取需求，配合外筒透明的可视化结构，操作人员可以直接观察筒内药剂的容量、是否存在气泡，方便推注前的排气操作。推杆末端的指压法兰与外筒端部的翼边结构做了圆角过渡处理，实际握持时不会硌手，单手握持推注时手指的受力分布更均匀，长时间操作也不容易出现手部疲劳。

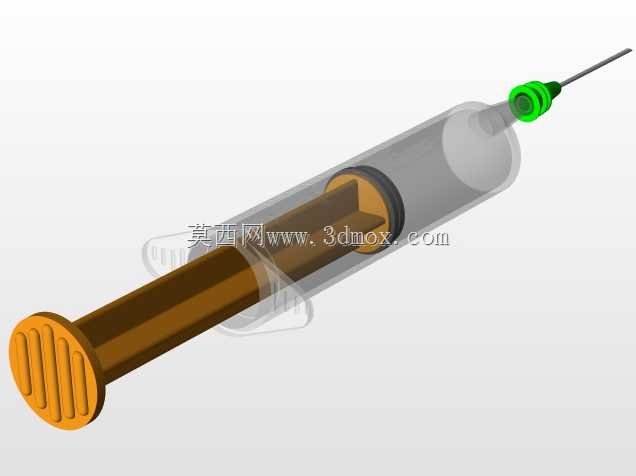

针头与外筒的连接采用标准鲁尔接头结构，能够匹配通用规格的注射针头，连接后密封性可靠，推注过程中不会出现漏液、针头滑脱的问题，针头的针座部分做了锥形导向结构，安装针头时可以快速对位，不需要反复调整就能完成装配。活塞部分的橡胶圈与外筒内壁的配合间隙经过反复调整，既保证推注时的滑动顺畅度，不会出现卡滞、顿挫的问题，又能保证足够的密封性，抽取药剂时不会出现漏气导致的剂量不准问题，推注时也不会出现药液沿活塞缝隙回流的情况。

从安装边界与尺寸适配来看，整个注射器的外筒直径、推杆行程都匹配常规医用注射器的通用尺寸，能够适配现有标准的针头护帽、注射器包装规格，不需要单独开模定制配套的包装与配件，外筒端部的翼边宽度控制在合理范围，既满足手指按压的受力面积需求，又不会占用过多包装空间。推杆的行程做了硬限位设计，推到最大剂量位置时会被外筒端部的结构挡住，避免推杆被意外拉出外筒导致药剂洒落、活塞脱落的问题，针头部分的针尖做了斜切角度优化，穿刺时的阻力更小，能够有效降低使用时的穿刺痛感。
