内撑式膨胀滑轮传动机构结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:340320
  • 内撑式膨胀滑轮传动机构结构设计
  • 内撑式膨胀滑轮传动机构结构设计
  • 内撑式膨胀滑轮传动机构结构设计
  • 内撑式膨胀滑轮传动机构结构设计
  • 内撑式膨胀滑轮传动机构结构设计
  • 内撑式膨胀滑轮传动机构结构设计
  • 内撑式膨胀滑轮传动机构结构设计
  • 内撑式膨胀滑轮传动机构结构设计
  • 内撑式膨胀滑轮传动机构结构设计

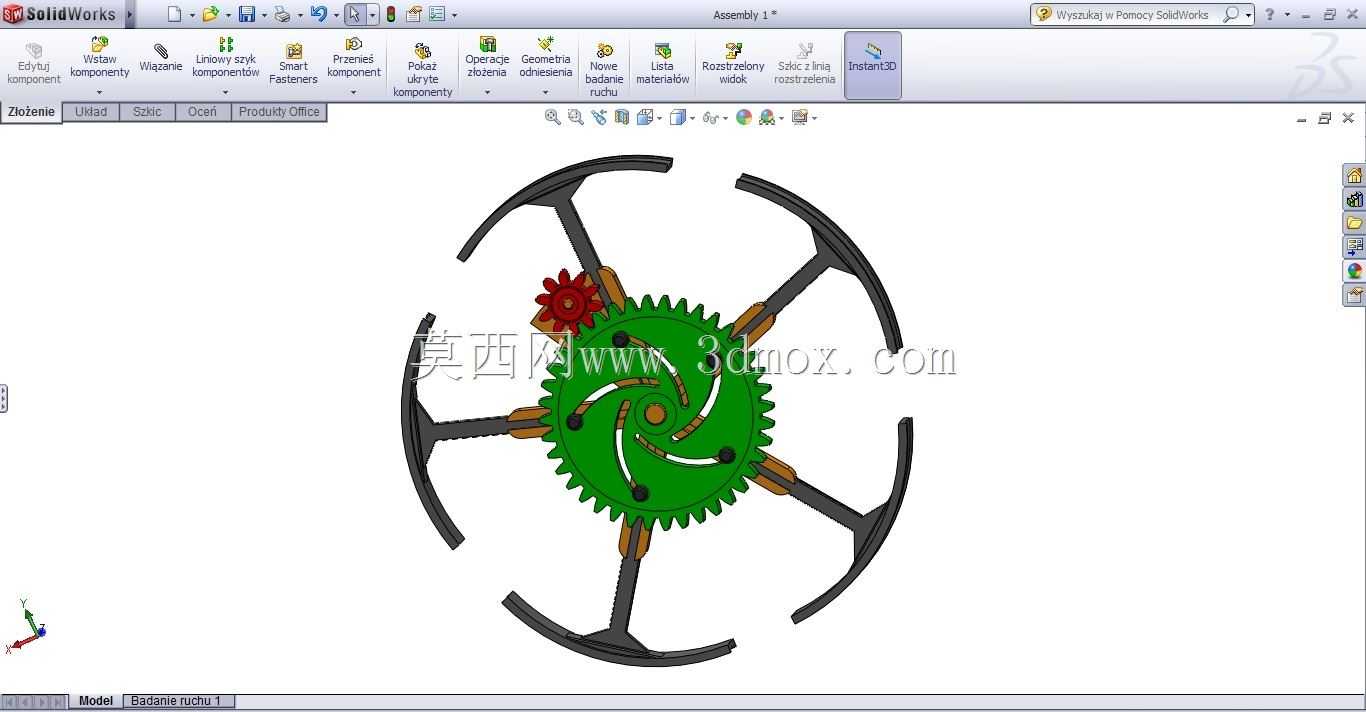

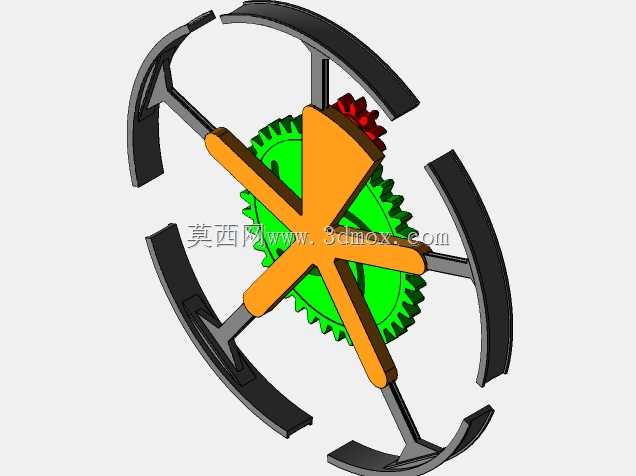

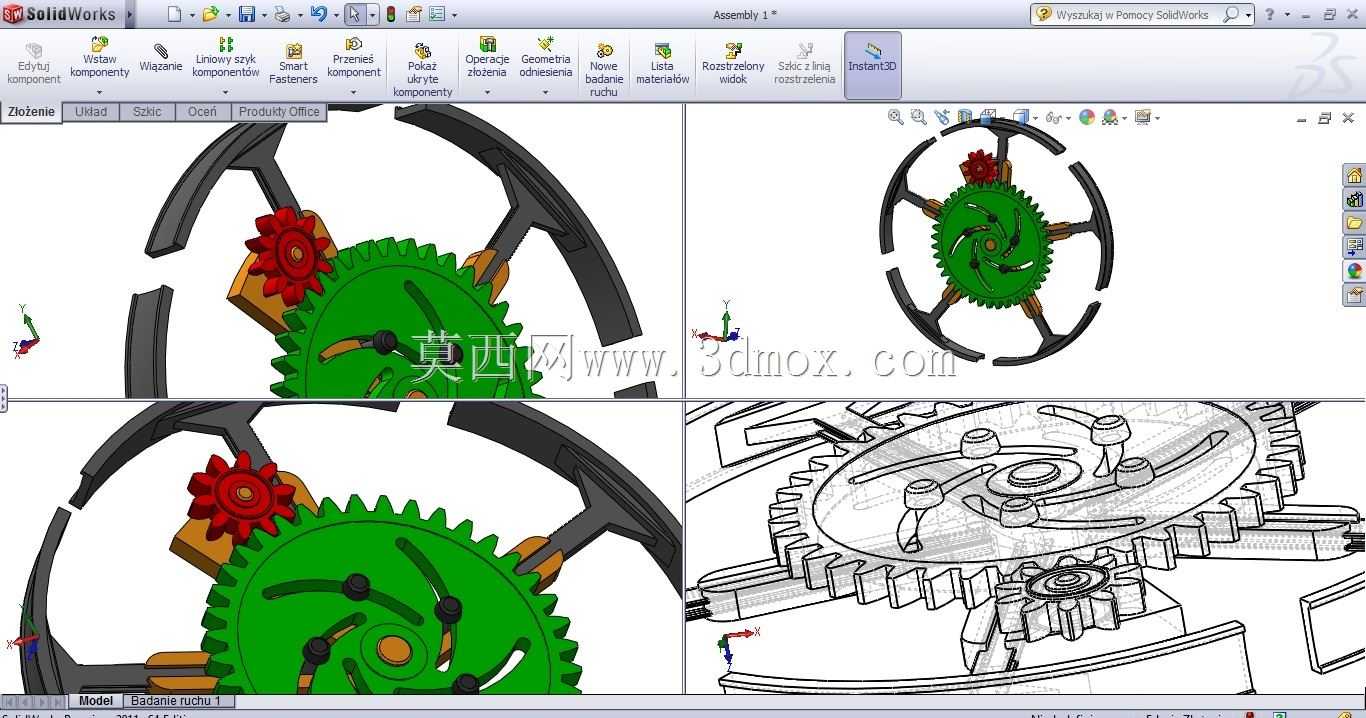

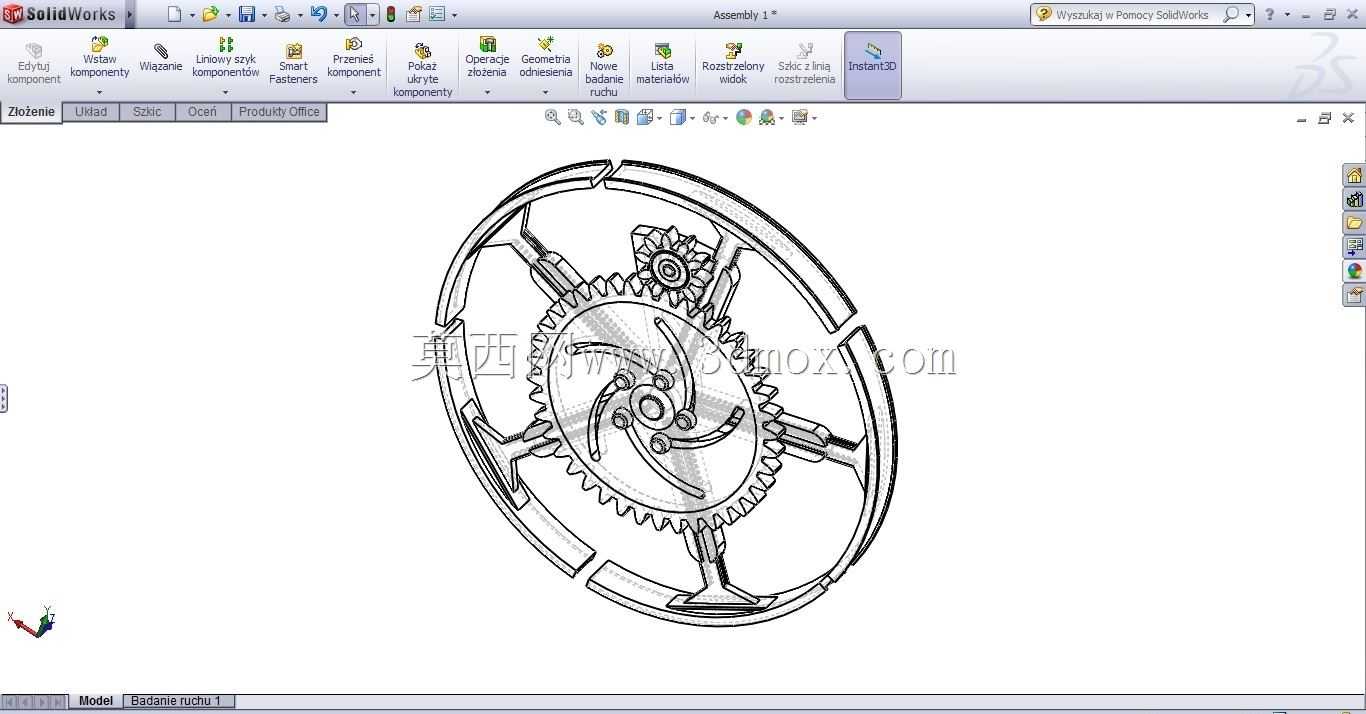

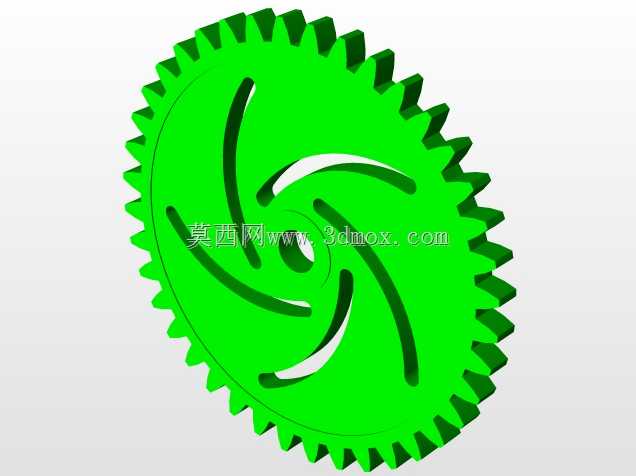

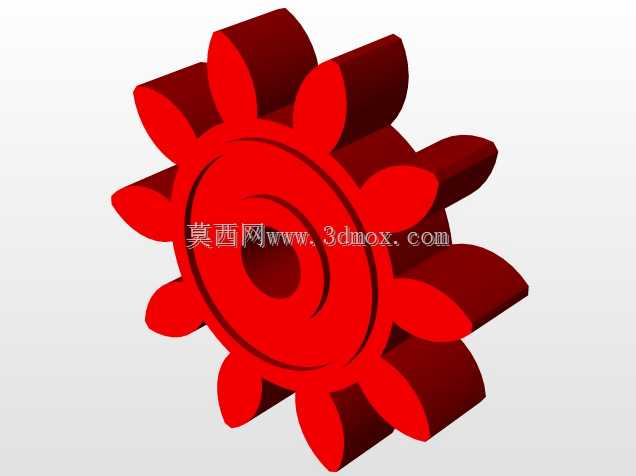

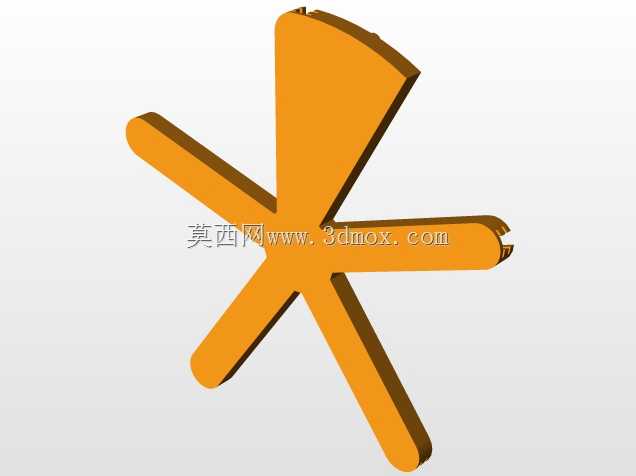

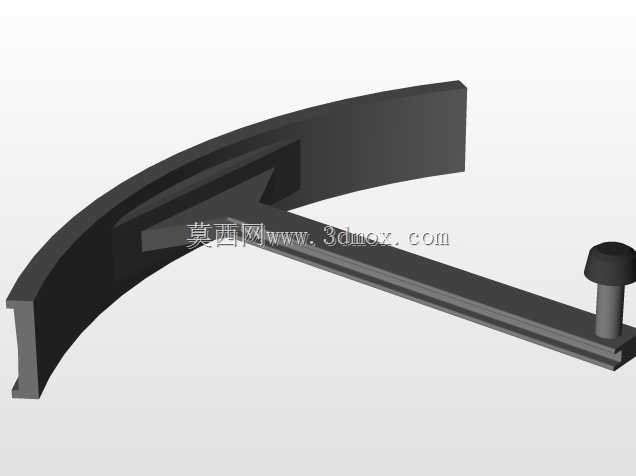

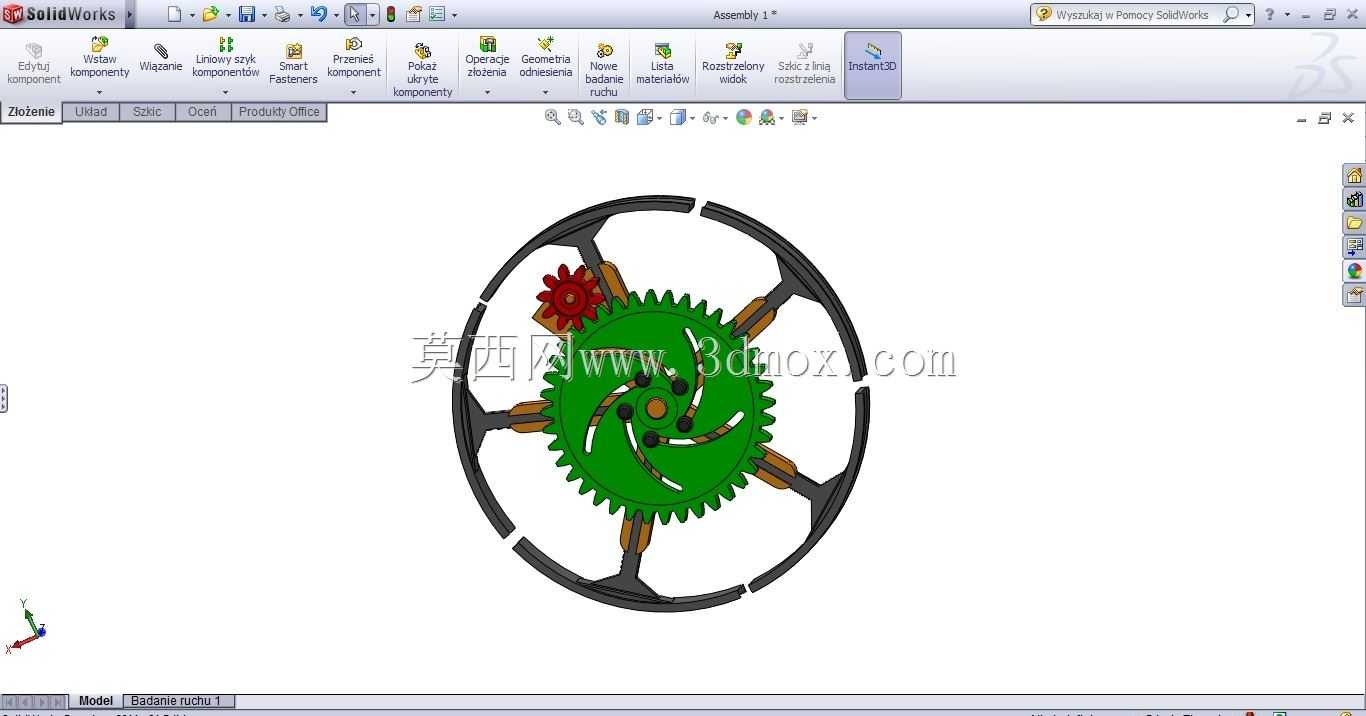

这类内撑式膨胀滑轮结构,常应用在需要自适应张紧、变径传动的轻载输送场景里,比如小型物料分拣线的皮带张紧端、纺织机械的纱线张力调节工位,还有部分便携起重设备的绕线轮端,核心作用是在传动过程中通过轮体的径向胀缩,自动补偿皮带或绳索的磨损伸长量,省去人工定期调整张紧度的运维工序。从结构组成来看,中心的主齿轮作为动力输入核心,周向均匀分布的数个拨块与中心齿轮上的螺旋槽配合,当中心齿轮受驱动转动时,螺旋槽会推动拨块沿径向向外滑动,进而撑开外侧分段式的轮辋结构,实现轮体直径的可控变化;侧边的小齿轮作为手动调节输入端,可在设备停机维护时手动调整轮辋的初始胀开量,匹配不同内径的传动带或绳索规格。设计时首先要考虑轮辋分段的数量,当前采用的四分段结构能在胀缩过程中保持轮体近似圆形,避免转动时出现径向跳动,每段轮辋的内侧都设置了导向槽,与拨块端部的凸台配合,保证径向滑动时无卡滞,同时轮辋外侧做了圆弧过渡处理,减少与传动件接触时的磨损。安装边界上,这类滑轮的中心安装孔与常规定径滑轮的安装轴径通用,可直接替换原有设备上的固定直径滑轮,不需要改动原有安装支架的孔位,轮体最大胀开量与最小收缩量的差值控制在合理区间,既能满足常规张紧行程需求,也不会因胀开量过大导致轮辋结构强度不足。传动配合上,中心齿轮与调节小齿轮的模数匹配,传动比设置合理,手动调节时的力矩适中,不需要额外加力杆就能完成调整,同时齿轮啮合处预留了润滑脂存储槽,长期运行也不会出现齿面磨损过快的问题。轮辋的每段分体结构之间预留了均匀的伸缩间隙,避免胀缩过程中相邻段发生干涉,中心的转轴采用台阶式定位结构,保证所有传动零件的同轴度,转动时的动平衡精度满足轻载高速传动的要求,不会出现明显的振动噪音。
