组合式重型仓储货架结构设计方案

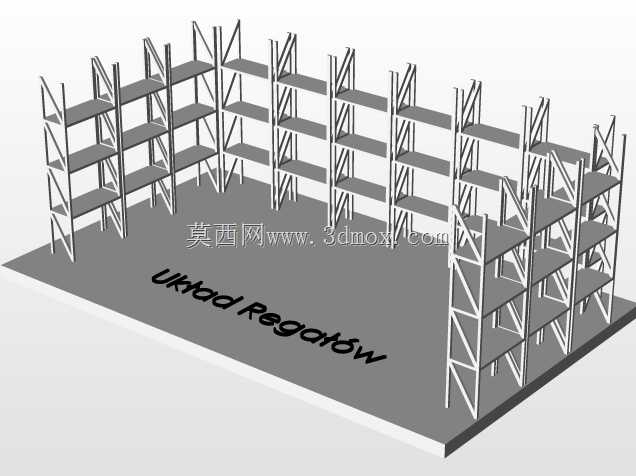

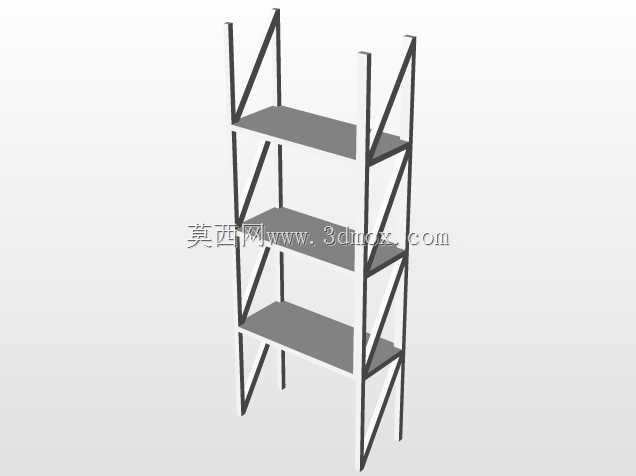

该结构主要面向工业仓储场景的单元化货物存储需求，可适配平置仓库的高位存储布局，也可用于生产车间的线边物料暂存区域，配合标准托盘、周转箱完成货品的分层码放，充分利用垂直空间提升单位面积存储容量，减少地面堆垛带来的货品挤压、通道占用问题。整体采用框架式拼接结构，主架由多组竖向立柱与横向承载梁通过插接件配合锁紧，无需现场焊接即可完成组装，单组单元可沿巷道方向横向拓展，也可根据存储货品的高度灵活调整层间间距，适配不同尺寸规格的货品存放需求。设计阶段优先考虑了载荷传递路径的合理性，竖向立柱采用冷弯薄壁型钢截面，立柱表面预留等间距调节孔位，横梁端部的挂接爪可直接卡入孔位完成定位，配合安全锁销防止叉车作业时横梁意外脱出；底部设置整体式底座垫板，分散立柱对地面的压强，避免重载工况下地面沉降导致的架体倾斜，同时底座边缘预留膨胀螺栓安装孔，可在高位安装时与地面完成刚性固定，提升整体抗倾覆能力。从安装边界来看，单组标准单元的宽度适配常规1200mm标准托盘的存放需求，深度方向预留足够的托盘搭接余量，避免托盘悬空导致的承载失效，架体顶部与仓库照明、消防管线预留不小于300mm的安全间隙，最底层横梁离地高度满足常规手动液压托盘车、平衡重式叉车的货叉最低作业高度要求，巷道宽度适配常用仓储叉车的转弯半径，无需额外改造仓库地面即可完成部署。结构细节上，相邻立柱之间设置交叉斜拉筋，提升架体的纵向抗侧移能力，避免叉车碰撞时出现整体变形，横梁采用抱合梁截面，在相同材料用量下具备更高的抗弯承载能力，表面经喷塑处理可适应常规仓库的温湿度环境，减少锈蚀风险。该结构可根据实际存储需求灵活配置层板、隔挡、护脚等附属配件，护脚安装在巷道侧立柱底部，可缓冲叉车作业时的意外碰撞，保护立柱主体不受损伤；针对长形物料存储需求，还可在横梁上加装悬臂附件，拓展存储品类的适配范围。
