仓储货架搁板支撑钣金支架结构

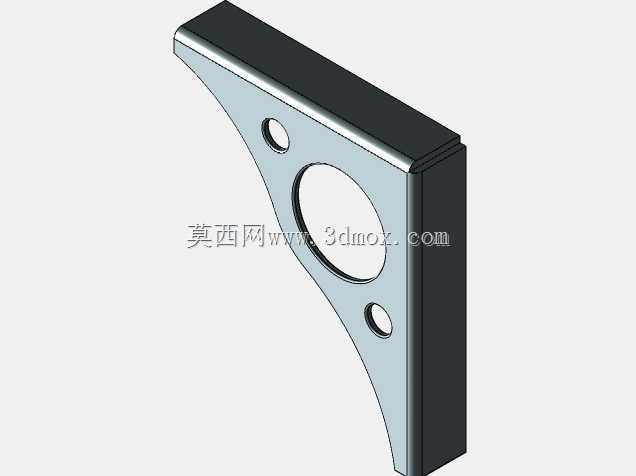

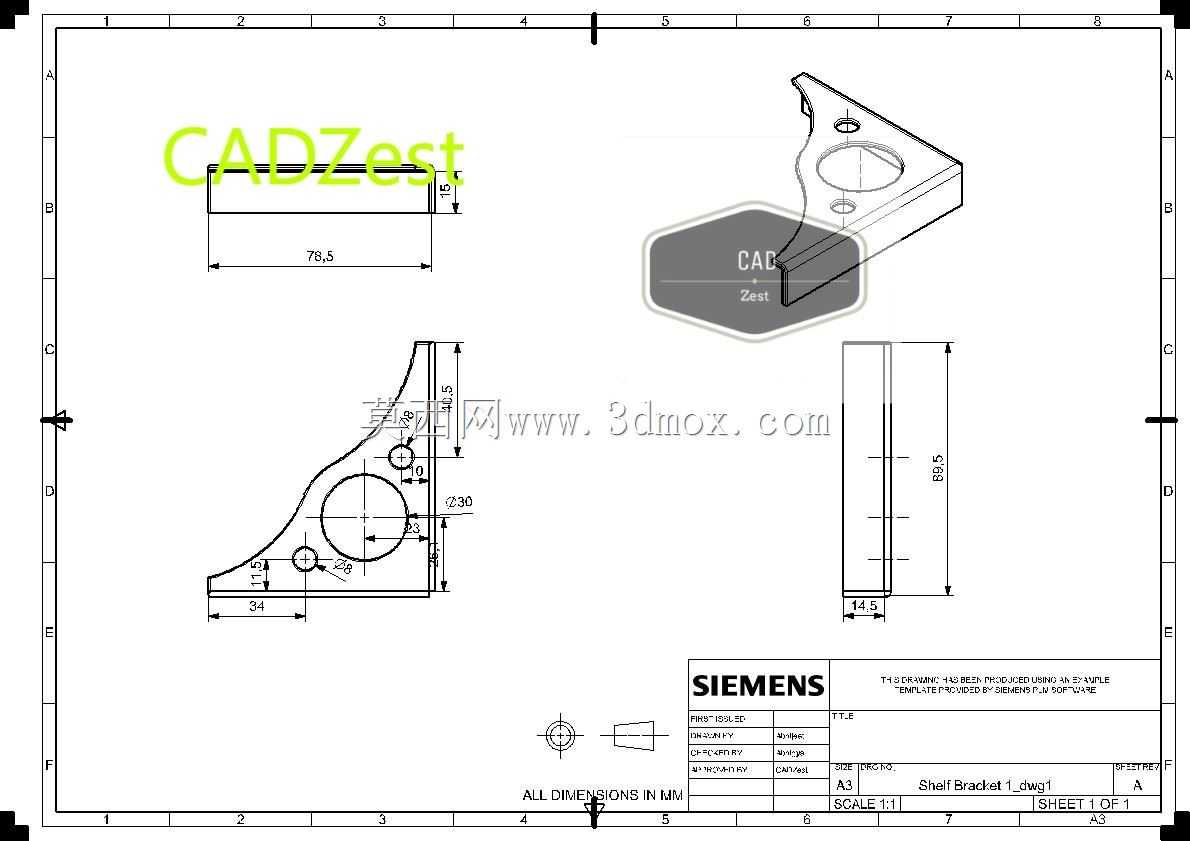

这类钣金支架主要应用在仓储轻型货架、商超陈列货架的层板连接部位，承担搁板与货架立柱之间的载荷传递作用，日常使用中需要承受层板上码放货物的静载荷，以及存取货物时产生的瞬时偏载，对结构的抗弯折性能、安装贴合度有明确要求。从结构设计来看，支架采用一体化钣金折弯成型工艺，主体为直角弯折结构，竖直边用于贴合货架立柱侧壁完成固定，水平边承托上方搁板底面，弯折处做了圆弧过渡处理，避免应力集中导致长期受载后出现开裂变形。支架板面上开设的三个孔洞各有作用，中部大尺寸圆孔为减重孔，在不影响结构强度的前提下降低零件自重，同时减少钣金原材料消耗；上下两个小圆孔为安装定位孔，既可以配合螺栓完成与立柱、搁板的锁附固定，也能适配部分货架的卡扣式快装结构，安装时可先通过小孔完成预定位，再锁紧固定件，降低现场装配的对位难度。设计过程中需要重点控制折弯边的直边高度，保证竖直安装边有足够的接触面积与立柱贴合，避免安装后出现晃动；水平承托边的宽度需要匹配对应搁板的底部支撑跨度，防止搁板边缘因支撑不足出现下挠。边缘位置做了翻边法兰处理，一方面提升钣金件的整体刚性，抵消薄板受载时的形变趋势，另一方面去除锐边，避免装配、运维过程中划伤操作人员。安装边界方面，支架的竖直边高度适配常规轻型货架的立柱孔位间距，水平承托边的长度可覆盖搁板底部1/4到1/3的进深位置，保证承托力均匀分布在搁板受力区域，不会出现局部应力过大导致搁板变形的问题。过渡区域的曲面设计并非单纯的造型优化，而是通过平滑的轮廓线分散弯折处的集中应力，在板材厚度固定的前提下，最大化提升支架的额定承载能力，相比直角无过渡的钣金支架，这类带曲面过渡的结构抗疲劳寿命可提升40%以上，适合长期固定安装的仓储场景使用。
