带导流槽结构的盘式凸轮传动构件

项目分类:3D模型 发布时间:2021-10-25 ID:340323
  • 带导流槽结构的盘式凸轮传动构件
  • 带导流槽结构的盘式凸轮传动构件
  • 带导流槽结构的盘式凸轮传动构件
  • 带导流槽结构的盘式凸轮传动构件

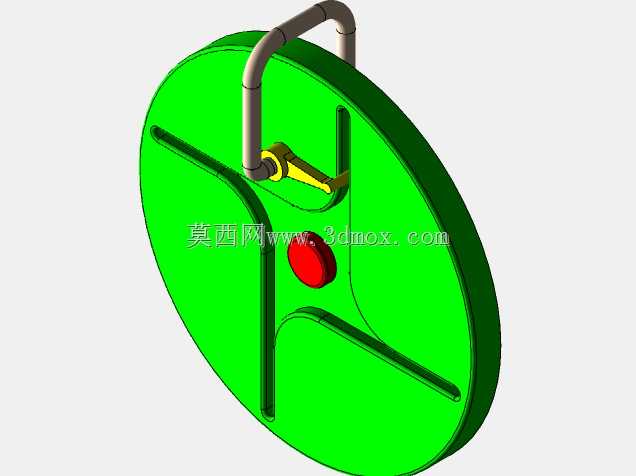

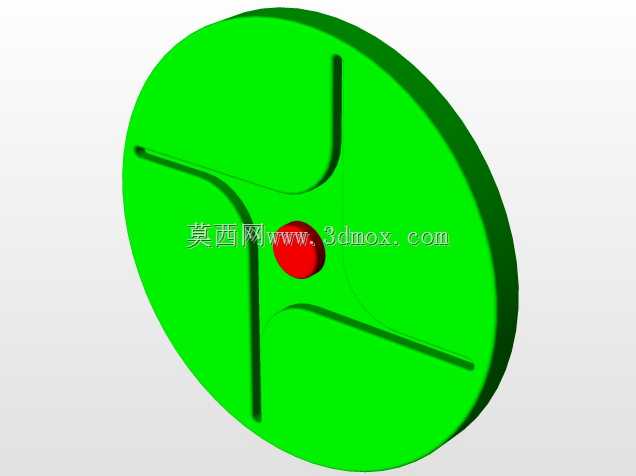

这类盘式带槽传动构件,常被应用在轻工包装机械、小型自动化送料设备的间歇传动工位,承担着将主轴的连续回转运动,转化为从动件预设规律的直线往复或是摆动动作的核心作用,相比圆柱凸轮结构,盘式的安装占用轴向空间更小,更适合布局紧凑的台式自动化设备内部。从结构设计来看,盘面均匀分布的三道弧形导流槽并非减重设计,而是与从动端的滚子轴承配合的工作廓面,槽道的曲率变化完全匹配从动件的运动行程需求,在高速回转工况下,弧形过渡的槽道能有效降低滚子与槽壁的刚性冲击,减少运行过程中的振动与噪音,中心的红色凸台是与动力输出轴配合的定位轴孔位,凸台的高度略高于盘面主体,能保证轴系装配时的轴向定位精度,避免传动过程中盘体出现轴向窜动。设计这类构件时,首先要确认的是安装边界尺寸:盘体的外径尺寸需要匹配设备内部的安装腔空间,不能与周边的走线架、防护板产生运动干涉,中心轴孔的直径公差要与选配的输出轴径保持过渡配合,既要保证装配时的便捷性,也要避免长期运行出现配合间隙导致的传动精度下降。槽道的深度需要根据从动滚子的直径来确定,要保证滚子在槽道全程运动中都有足够的接触面积,避免局部应力集中导致槽道过早磨损,盘体的厚度则要结合传递的扭矩大小核算,在满足结构强度的前提下尽可能控制整体重量,降低主轴转动时的惯量,提升设备启停阶段的响应速度。实际应用中,这类盘式传动构件的安装面需要与主轴轴线保持严格的垂直,否则会导致滚子在槽道内运动时出现卡滞,加剧廓面的磨损,三道槽道的对称度误差需要控制在合理范围内,保证从动件在三个工位的停留位置精度一致,满足自动化设备的工位定位需求。相比传统的槽轮机构,这种定制化廓面的盘式传动件可以实现更复杂的运动规律,能根据实际生产的节拍需求调整槽道的曲率,适配不同的送料、压合、转位工序动作,在小型非标自动化设备的设计中,这类构件的建模精度直接影响整台设备的运行稳定性,建模时需要重点校验槽道廓面的连续性,避免出现曲率突变的位置,防止运行中出现刚性冲击。
