传动比2.8锥齿轮传动组件结构设计

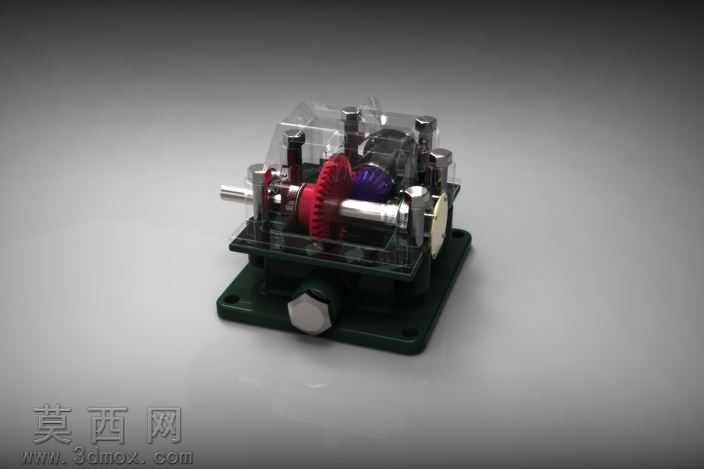

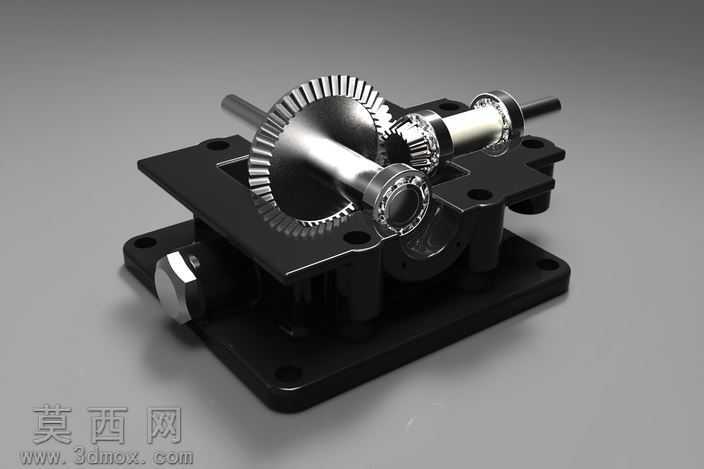

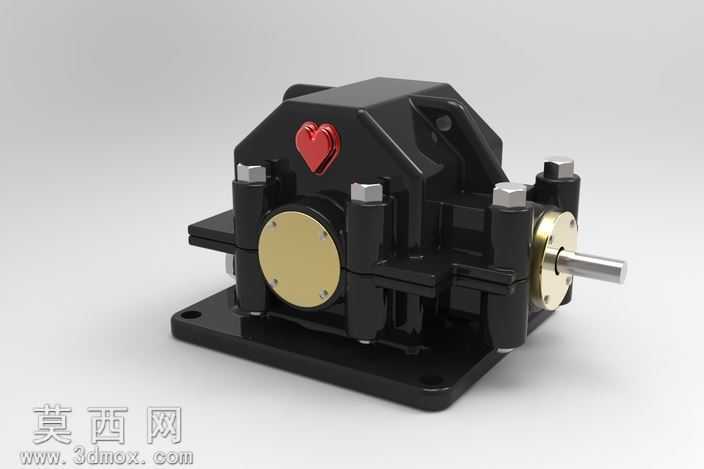

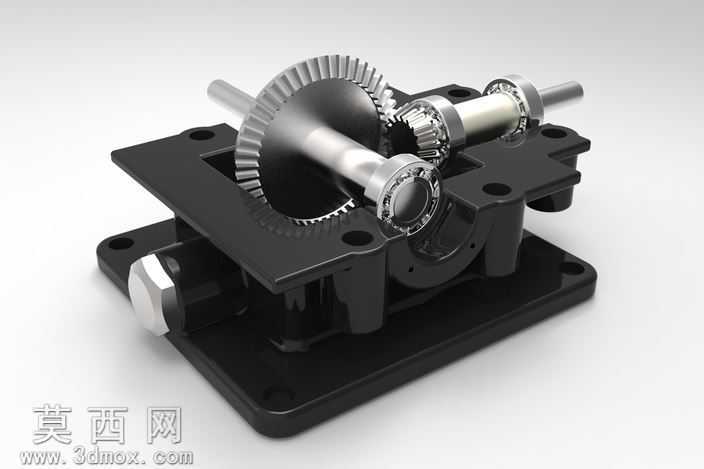

本作品为锥齿轮传动组件三维建模设计，整体围绕传动比2.8的动力换向传递需求展开结构搭建，建模过程中严格遵循机械传动设计规范，对锥齿轮的齿形参数、轴系配合尺寸、箱体安装定位结构进行了精准还原。建模阶段先完成核心锥齿轮副的参数化构建，依据传动比2.8的设计要求匹配两个锥齿轮的齿数、模数、节锥角参数，保证齿面啮合间隙处于合理区间，避免传动过程中出现卡滞或过度磨损问题；随后完成传动轴、轴承、安装基座等配套结构的建模，对轴承安装位的轴肩定位尺寸、箱体上的轴承座孔同轴度进行了细节校准，确保各部件装配后无干涉。材质渲染环节针对不同部件的实际应用材质进行区分设置：锥齿轮与传动轴采用金属合金钢材质，调整材质的金属度、粗糙度参数还原金属加工后的哑光金属质感，对齿面啮合区域做细微的光泽处理体现加工精度；安装箱体采用黑色硬质工程塑料或喷塑金属材质，设置细微的表面颗粒质感还原工业部件的真实外观；轴承部件还原了金属保持架与滚动体的材质差异，提升整体渲染的真实感。结构设计上采用封闭式箱体承载结构，箱体底部设置带安装孔的法兰底座，方便整体组件在设备上的固定安装；输入与输出轴呈垂直交错布局，通过锥齿轮副实现动力的90度换向传递，轴承位的设计兼顾了径向与轴向载荷的承载需求，轴端预留的伸出段可直接连接动力输入与负载输出端。设计过程中充分考虑了组件的装配合理性，所有配合面均预留了符合机械加工公差的装配间隙，既保证传动过程的运转顺畅，也能通过箱体结构为内部齿轮副提供防护，避免外界粉尘杂质进入啮合区域影响传动寿命，整体结构紧凑，传动路径清晰，可直接用于机械传动教学演示、小型设备传动机构选型参考等场景。
