单兵肩扛式火箭发射器三维建模作品

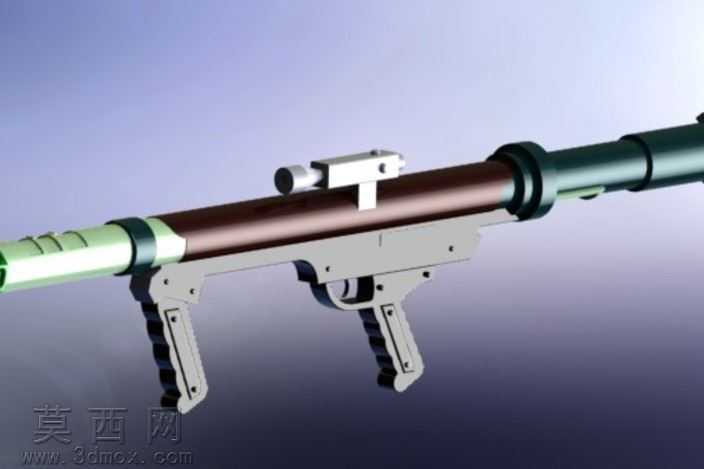

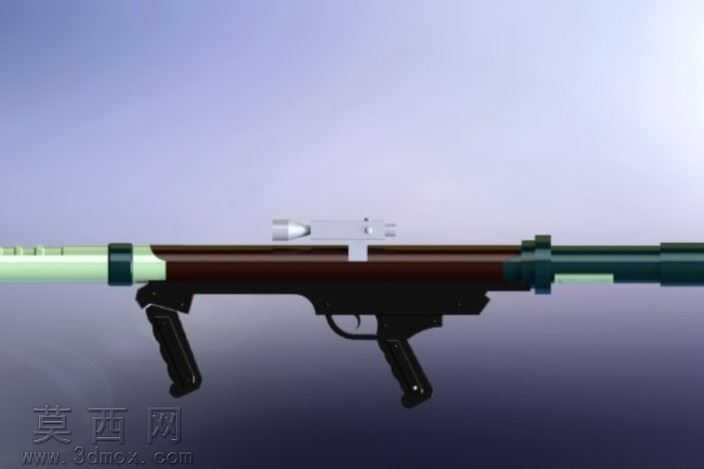

本作品为单兵肩扛式火箭发射器的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，整体遵循真实军用反装甲火箭筒的比例尺度进行1:1还原，从发射筒主体、前后握把组件、机械瞄准具到筒身加固环、前后护盖等细节均做了完整的结构复刻。建模阶段首先以发射筒的同轴回转特征为基础，通过旋转凸台命令生成筒身基体，针对筒身分段的加固环、前后段不同直径的筒身衔接处，采用拉伸切除与凸台叠加的方式完成过渡结构制作，保证筒身各段的同轴度公差符合真实装备的装配逻辑。握把部分采用多实体建模方式，分别绘制左右两片握把壳体的轮廓草图，通过放样与拉伸命令生成符合人体工学的握持曲面，握把表面的防滑纹理采用阵列凸起特征实现，还原真实装备的握持触感设计；扳机组件部分单独完成扳机、扳机护圈、发射机座的零件建模，通过装配约束将各零件匹配到发射筒下方的机匣位置，保证扳机转动行程的结构逻辑合理。瞄准具部分还原了简易机械瞄具的结构，包括准星、表尺座的可调节结构特征，通过配合关系模拟瞄具的俯仰调节自由度。材质渲染阶段，针对不同部件赋予对应材质：发射筒主体采用哑光军绿色金属漆材质，调整粗糙度参数模拟金属表面的磨砂氧化质感；机匣与握把部分采用工程塑料材质，添加细微的颗粒纹理增强真实感；瞄准具与金属连接件采用亮面金属材质，调整反射参数模拟钢材的冷硬质感；筒身局部的防滑包裹层采用橡胶材质，降低反光度并添加细微凹凸纹理。渲染时采用侧上方主光源搭配环境补光，突出筒身的圆柱曲面光影过渡，背景采用渐变灰调突出装备主体，最终呈现的效果兼具结构准确性与视觉真实感，完整还原了单兵火箭发射器的外观特征与结构逻辑，可用于军事装备展示、科普演示、三维场景搭建等场景使用。
