吸泥机环形螺旋排布刀头三维结构设计

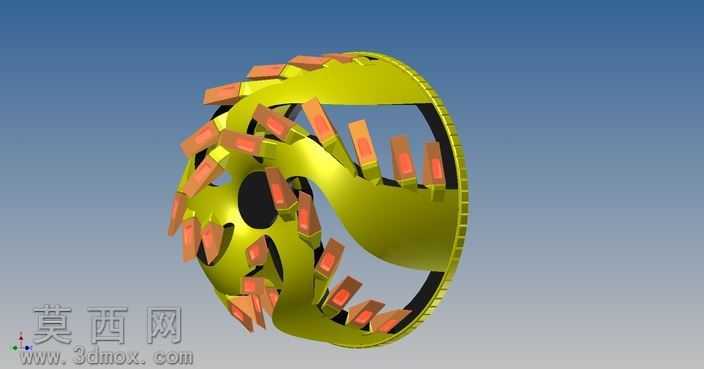

本作品为吸泥机配套的环形刀头三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以中心对称的环形基体作为核心承载结构，通过草绘绘制内外环轮廓曲线，经拉伸、抽壳命令生成具备一定壁厚的环形基座，基座边缘预留等距排布的齿座安装位，保证整体结构的同轴度与动平衡性能，避免设备运行过程中出现偏磨、振动异常的问题。刀齿部分采用螺旋渐变排布的设计思路，沿环形基体的曲面轨迹逐一生成单个刀齿的安装基准面，每个刀齿采用前窄后宽的楔形切削结构，切削刃做圆弧过渡处理，既保证切入淤泥层时的锋利度，又能避免刃口应力集中导致的崩损问题；刀齿与基座的连接部位设计有嵌入式卡位结构，建模时通过装配约束完成所有刀齿的阵列排布，沿环形基体的周向形成连续的螺旋切削轨迹，作业过程中可实现对淤积层的逐层刮削、推送，避免大块杂物卡滞在刀盘间隙中。材质渲染阶段，环形基座采用亮面金属金材质，调整材质的反射率、粗糙度参数模拟硬质合金镀层的金属光泽，刀齿切削部位采用橙红色硬质合金材质，与基座形成清晰的视觉区分，背景采用渐变蓝灰色调，添加柔和的环境光与定向光源，突出刀头整体的曲面结构与刀齿排布层次，渲染过程中开启环境闭塞效果，强化刀齿与基座连接部位的结构细节，让整体模型的结构层次更清晰。设计过程中重点考量了刀头的作业工况，针对水下清淤作业的磨损、腐蚀问题，在结构上预留了刀齿快拆更换的卡位，无需整体拆卸刀盘即可完成磨损刀齿的替换，同时环形基体的中空结构可降低整体转动惯量，减少设备驱动端的负载，螺旋排布的刀齿可在转动过程中对切削下来的淤泥形成导向推送作用，配合吸泥机的抽吸管路实现淤泥的快速输送，避免切削后的淤泥在刀盘前方堆积影响作业效率。建模过程中对所有装配部位做了干涉检查，确保刀齿转动过程中不会与周边防护结构、抽吸口发生碰撞，所有结构的倒角、圆角处理均符合机械加工的工艺要求，可直接导出工程图用于后续的加工生产。
