卡通红鸟形象曲面造型设计作品

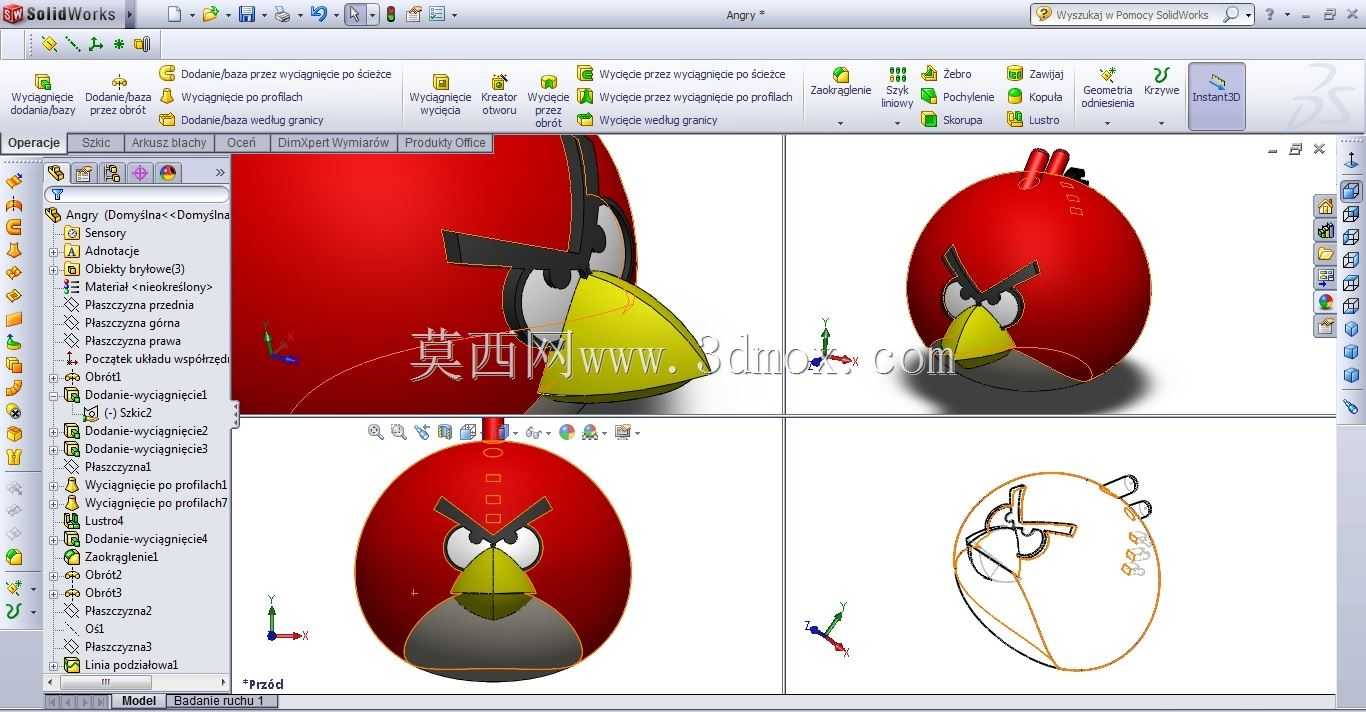

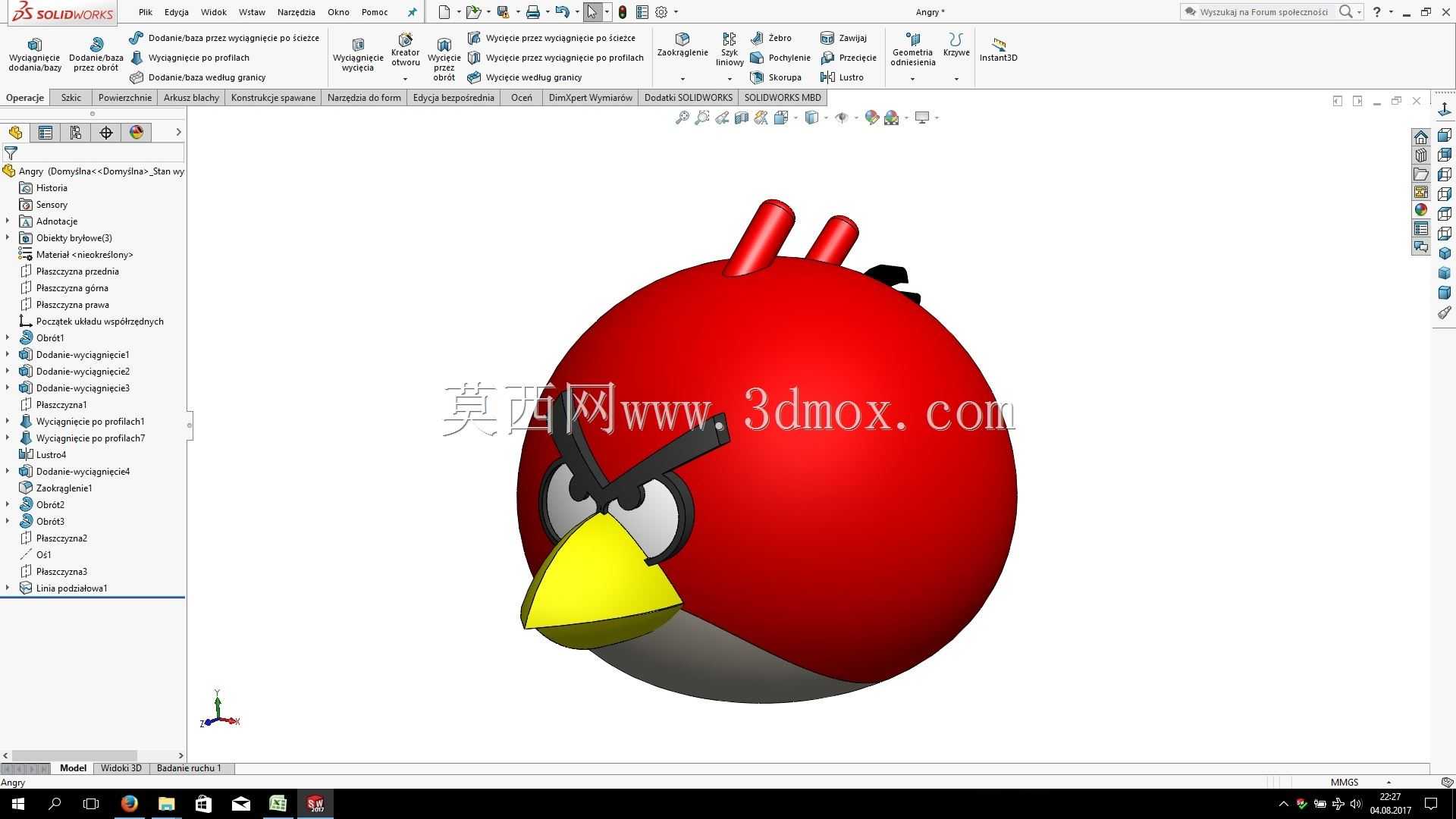

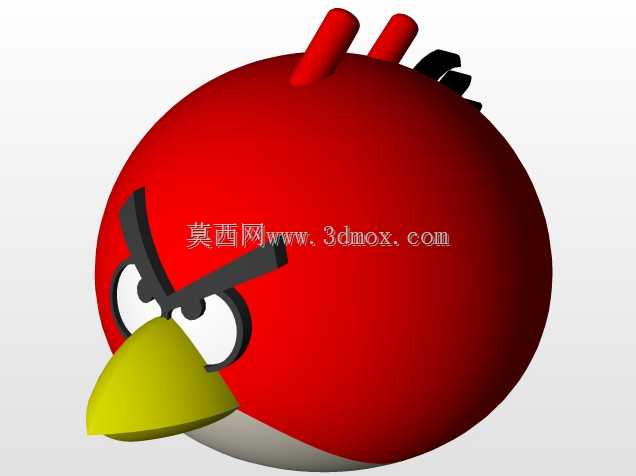

　　该造型以大众熟知的卡通红鸟形象为原型，采用全参数化曲面构建逻辑完成整体外形设计，可应用于文创周边摆件开发、IP主题展陈道具制作、潮玩手办结构打样等多个场景。设计过程中优先拆分整体轮廓的曲面构成逻辑，将主体球形躯干作为基础基准面，通过放样、边界曲面等操作逐步拼接各特征部位：顶部的两根柱状羽冠采用圆角过渡处理，与主体曲面衔接处做G2连续约束，避免出现棱边突兀的问题；眼部区域采用多层曲面嵌套结构，黑色眉部做斜切角度处理，还原原作的神态特征，眼白与黑色瞳孔部分通过曲面分割后做微小的凸起偏移，增强视觉层次感；喙部采用三段式曲面拼接，上喙做弧度收窄处理，下喙尺寸略小于上喙，边缘做0.5mm的圆角钝化，既还原卡通形象的辨识度，

　　也能满足后续3D打印或注塑开模时的脱模要求；底部的灰色腹部区域通过曲面修剪后做等距偏移，与红色主体部分形成清晰的色彩分界，无需后续额外做分色处理的结构预留。整体造型的外轮廓最大包络尺寸控制在120mm×100mm×110mm区间，所有外凸特征的圆角半径均不小于1mm，不存在尖锐棱角，若作为桌面摆件使用时可避免剐蹭风险；若用于注塑生产，整体壁厚均匀控制在2mm，各特征连接处无壁厚突变，可有效降低注塑过程中的缩痕、缺料等不良率。设计时同步考虑了不同加工场景的适配性：用于FDM3D打印时，所有曲面的最小曲率半径大于0.8mm，无需添加额外支撑即可完成打印；用于树脂打印时，拆分后的各部件拼接公差预留0.1mm，可直接完成组装；

　　用于文创产品的批量生产时，整体造型无倒扣结构，采用简单的两板模即可完成开模，无需复杂的抽芯结构，能有效降低模具开发成本。造型的重心经过调整，落在主体球形的几何中心偏下位置，放置在水平面上时无倾倒风险，底部可根据需求预留平面安装位，适配不同的底座安装需求，也可在内部预留空腔放置配重块或电子元器件，拓展发声、发光等附加功能。
