三杯式风速传感装置结构设计

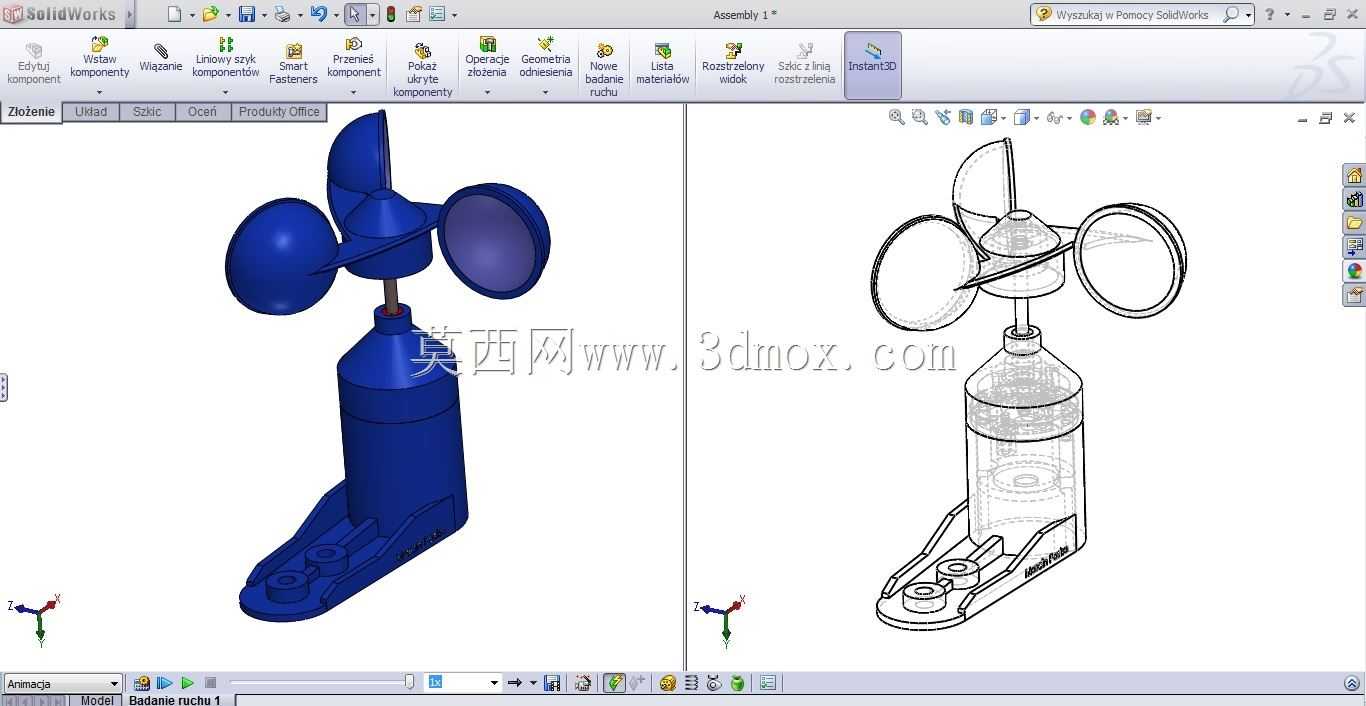

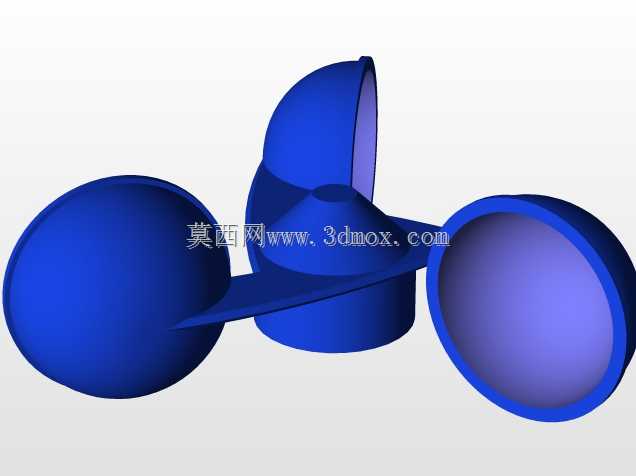

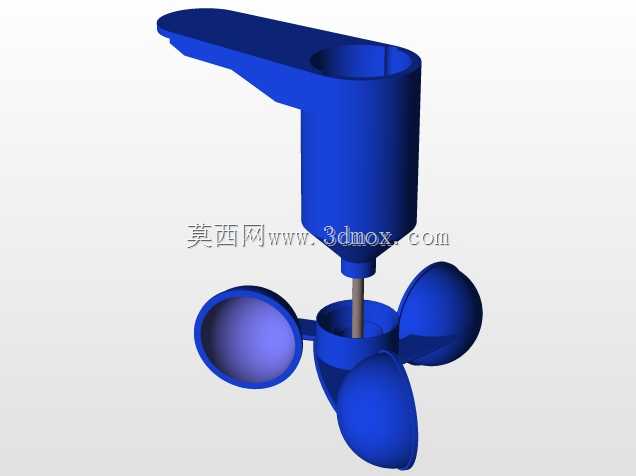

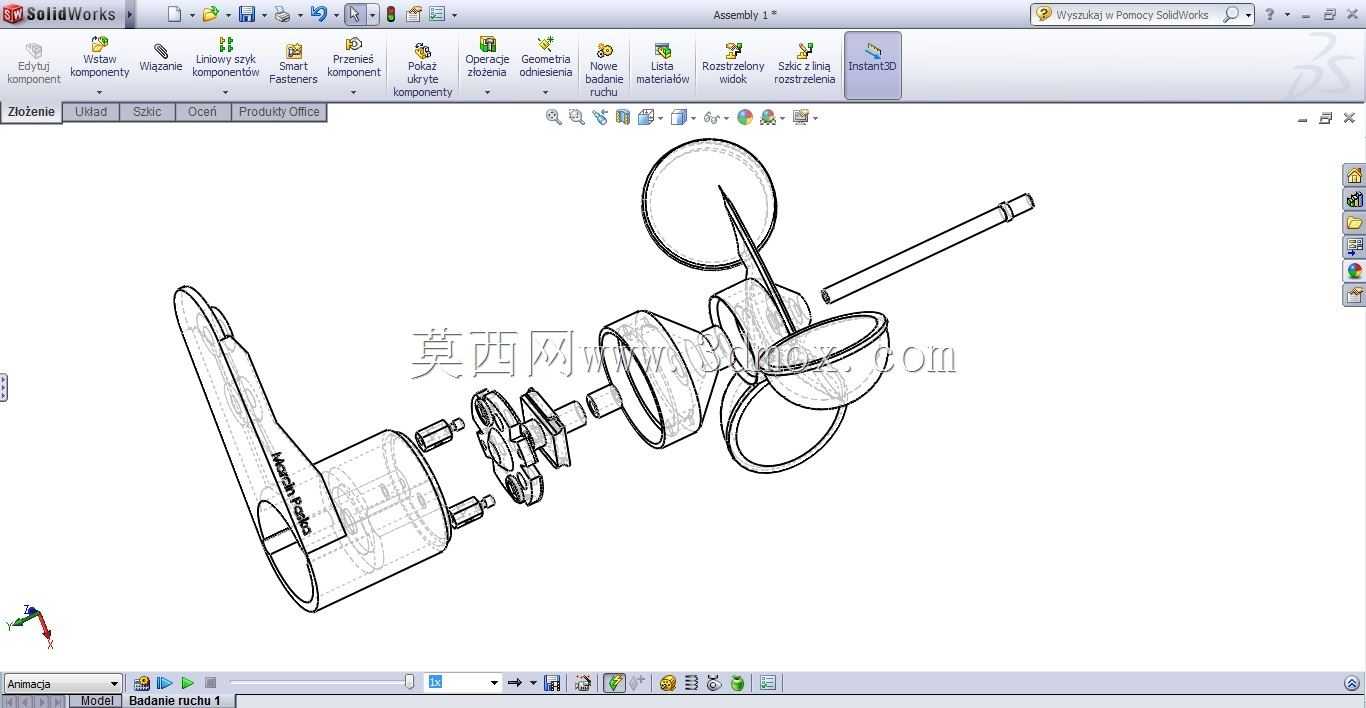

　　该结构为三杯式风动检测装置，核心应用场景覆盖户外气象监测站、工矿厂区通风点位风速采集、高层建筑楼顶风载荷监测、农业大棚环境监测等需要实时获取现场风速数据的场景，装置通过顶部风杯组件将空气流动的动能转化为旋转机械能，再通过内部传动结构将转速信号传递至后端传感单元，最终换算为对应风速数值，为现场环境管控、设备运行防护提供数据支撑。从功能特性来看，顶部三个半球形风杯呈120°夹角均匀分布在回转支架上，该结构可保证任意水平方向来风时，风杯两侧产生的压差形成稳定转动力矩，不存在风向死区，无需额外加装风向对正结构即可实现全方向风速响应；风杯曲面经过弧度优化，可降低高风速下的气流紊流干扰，保证转速与风速的线性对应关系，减少数据换算误差。

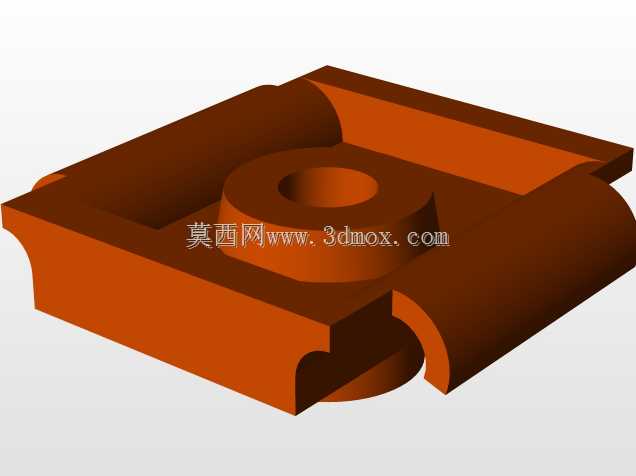

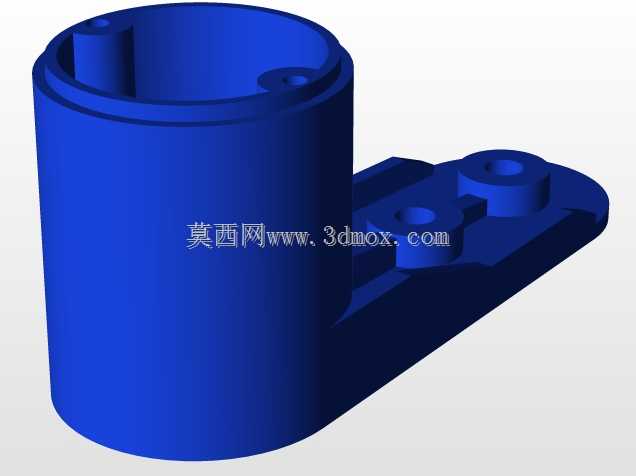

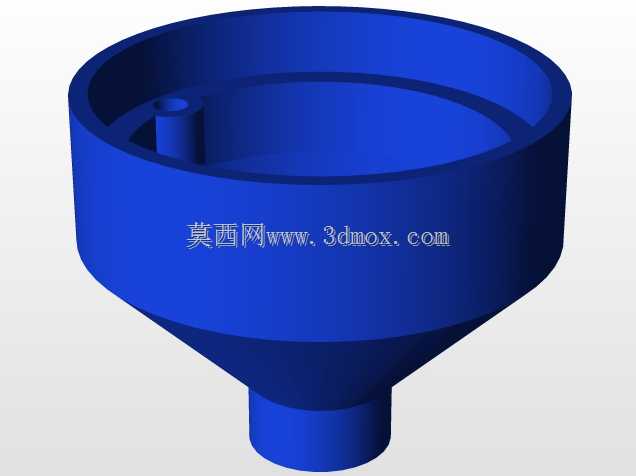

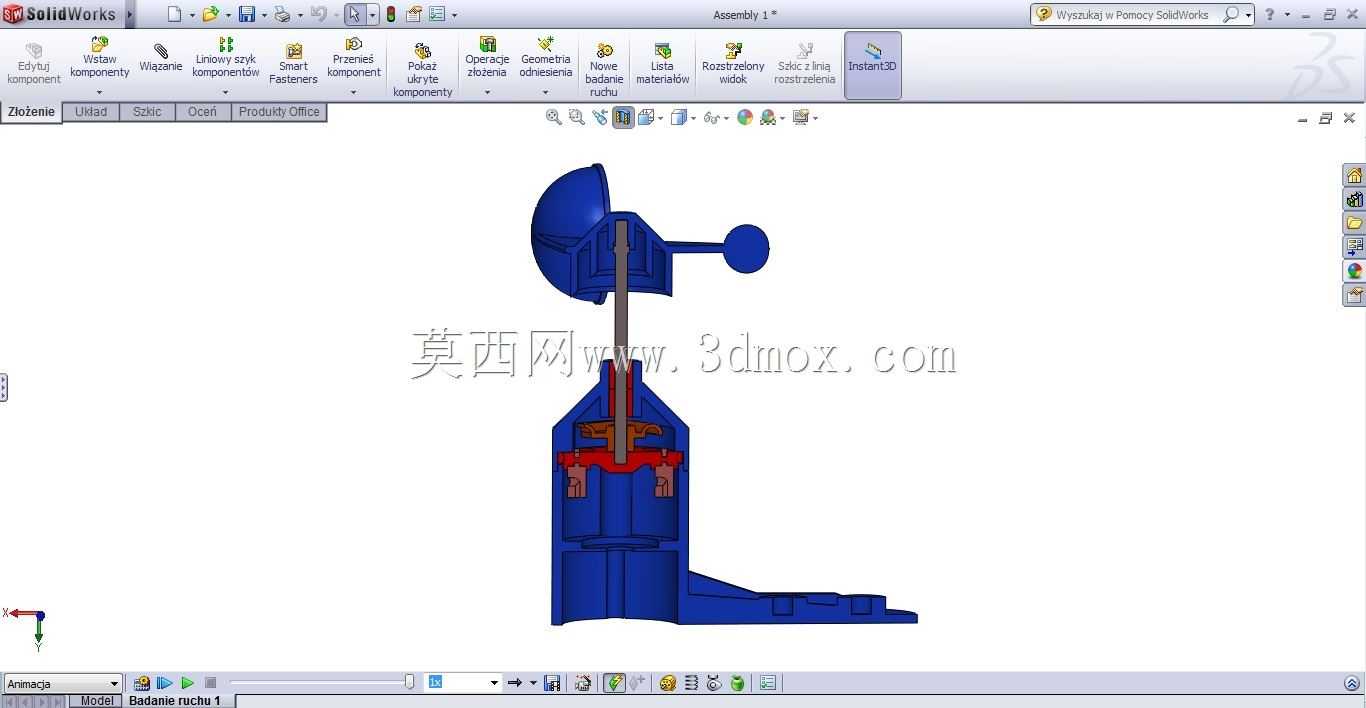

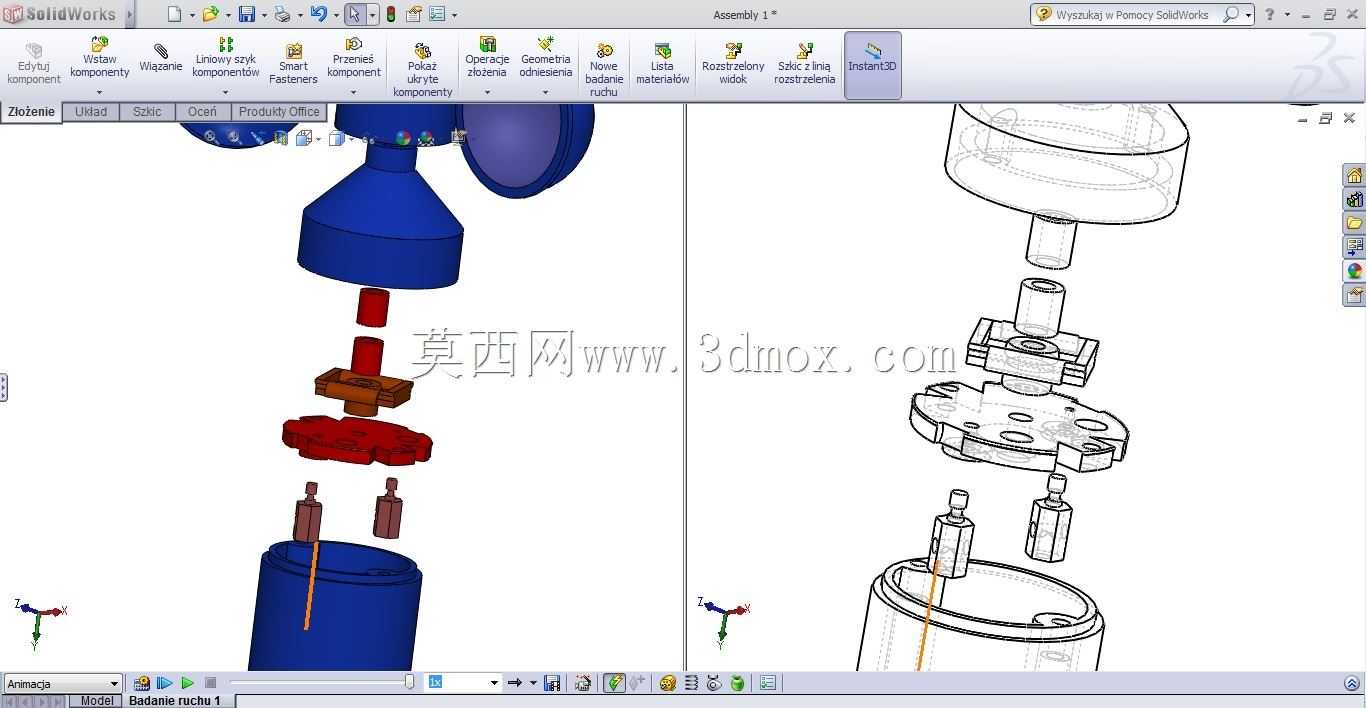

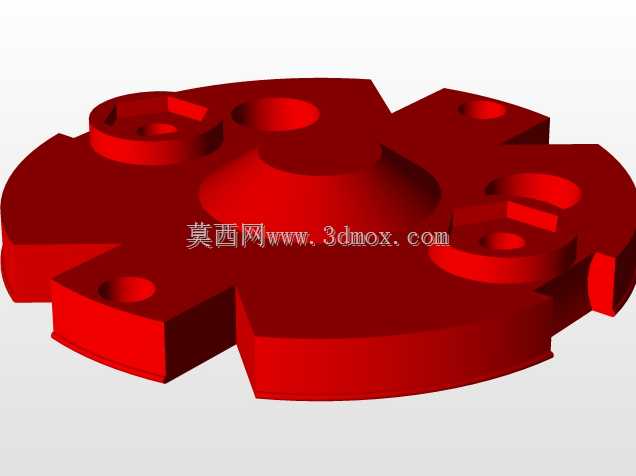

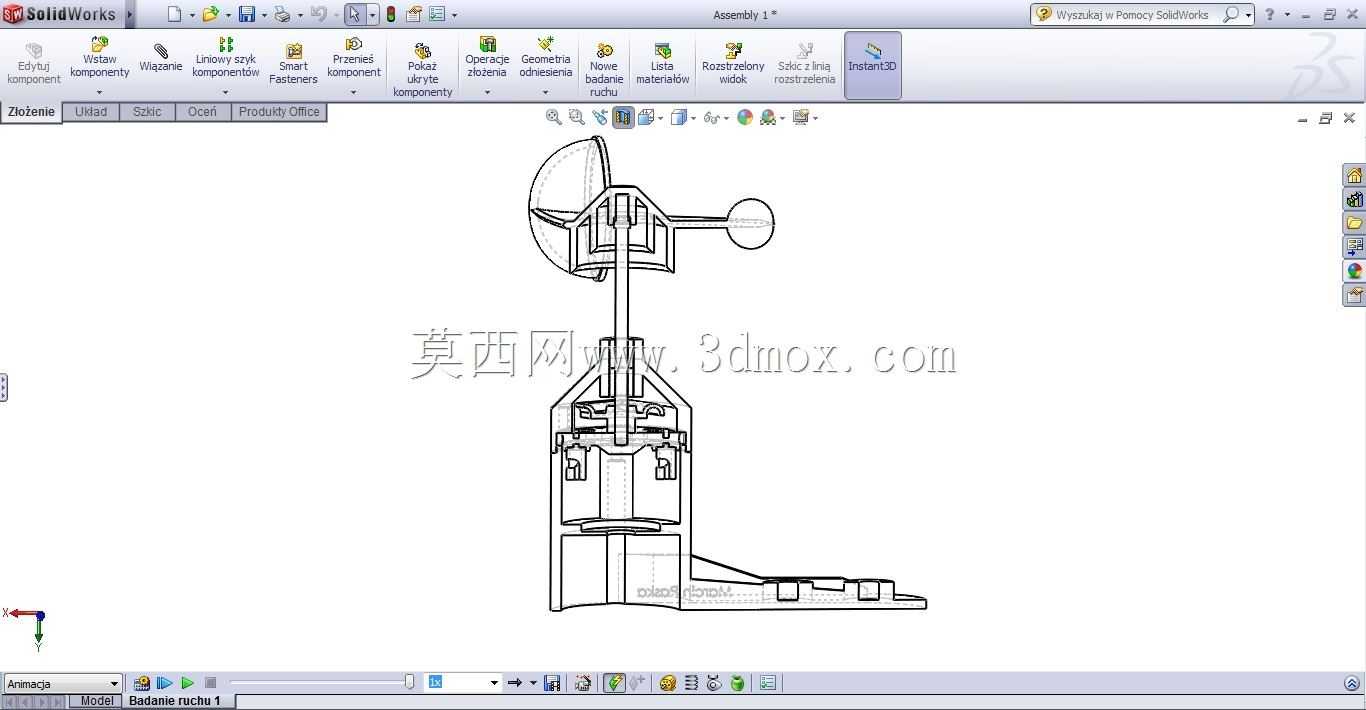

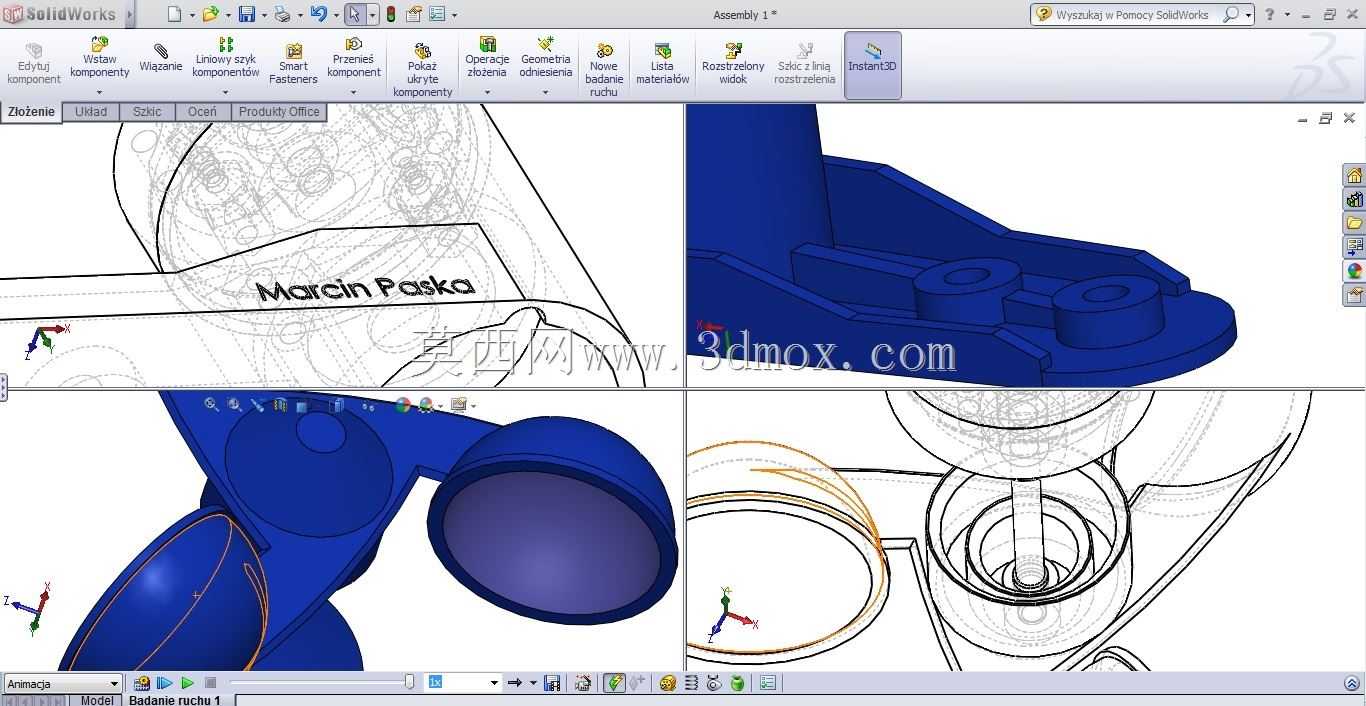

　　主体支撑段采用立式柱形结构，底部为带双安装孔的固定底座，安装孔位间距适配常规户外监测立杆的顶部安装法兰，安装时仅需通过两颗标准紧固件即可完成装置固定，安装边界预留足够的扳手操作空间，无需特殊工装即可完成现场装拆；柱形壳体内部预留传感模块、传动轴承的安装腔体，腔体尺寸匹配常规霍尔传感元件、微型深沟球轴承的安装公差，可直接适配市面主流风速检测的通用电子元器件，无需额外定制内部配件。设计过程中优先考虑户外工况的防护需求，壳体接缝处采用阶梯式止口结构，可阻挡雨水、沙尘进入内部腔体，避免传动部件卡滞或电子元件短路；风杯与支架的连接部位采用嵌入式卡合加周向限位结构，可抵御强风工况下的离心力拉扯，避免风杯脱落失效。

　　整体结构的回转部件均做动平衡校正，低风速下即可启动旋转，启动风速阈值可满足常规气象监测的精度要求，各部件的壁厚设计兼顾结构强度与轻量化需求，既可以抵御户外12级强风的冲击载荷，又不会因整体重量过大增加立杆的承重负担。
