平板货运车辆配套装卸爬梯结构设计

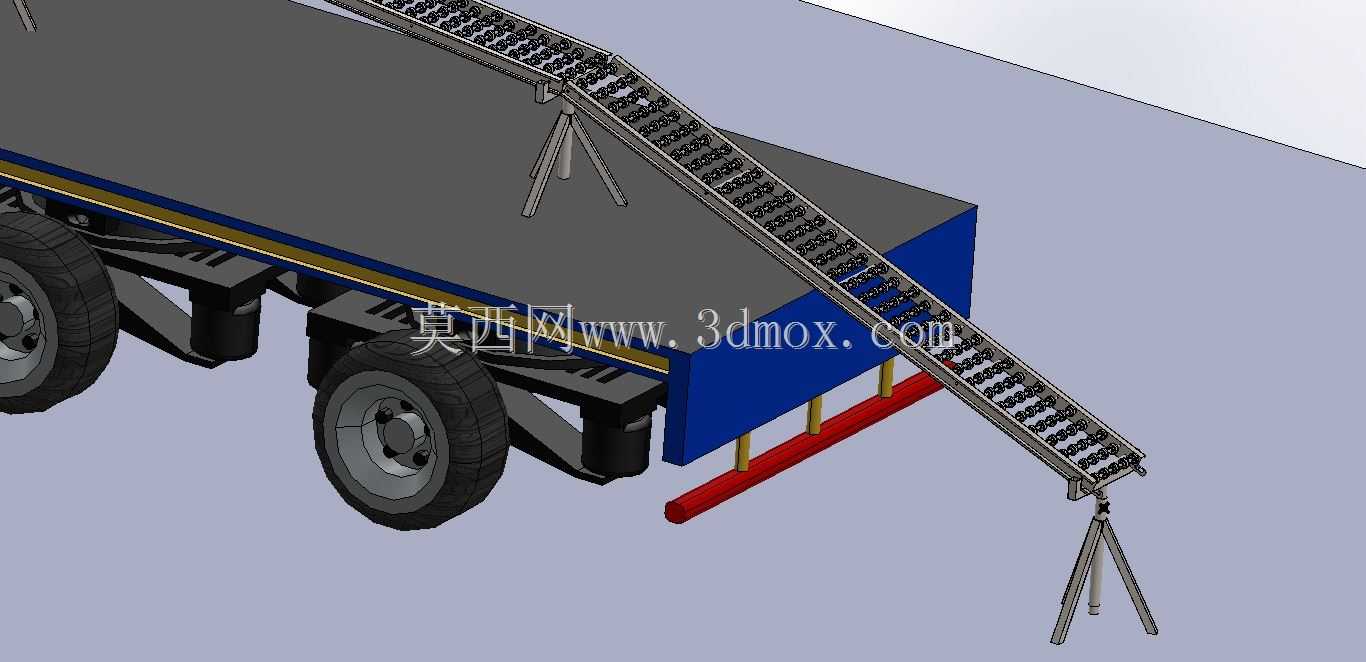

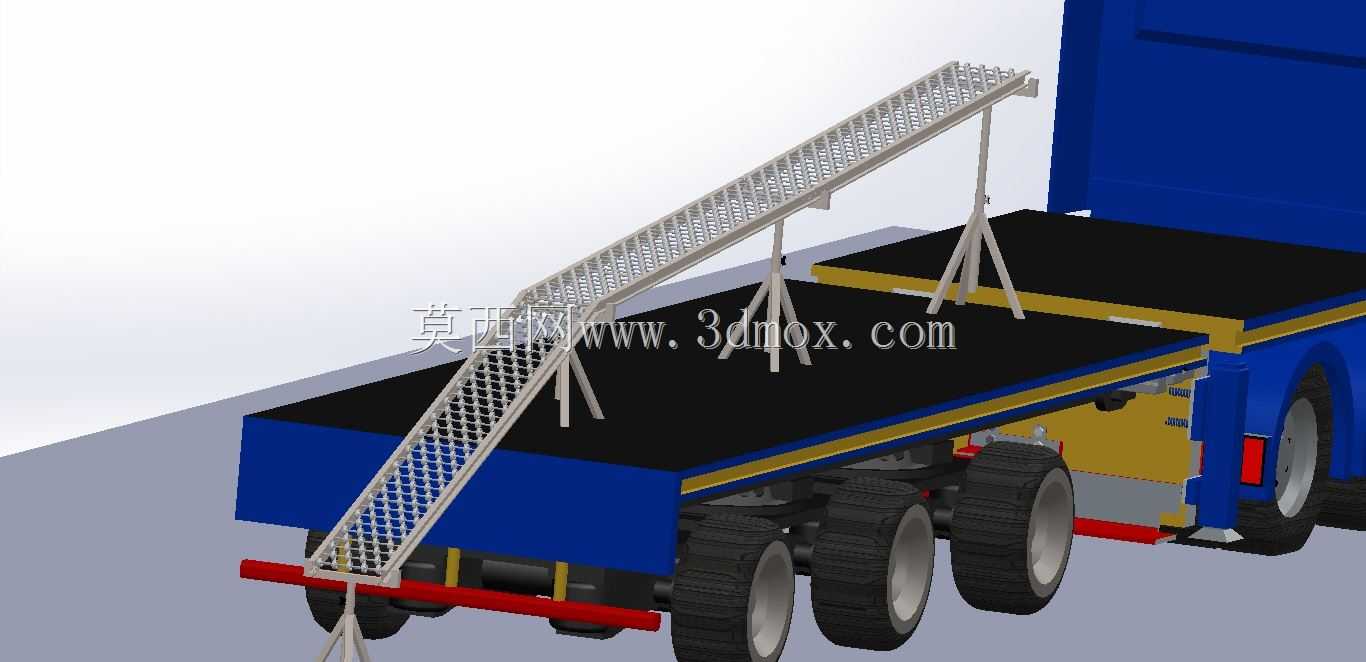

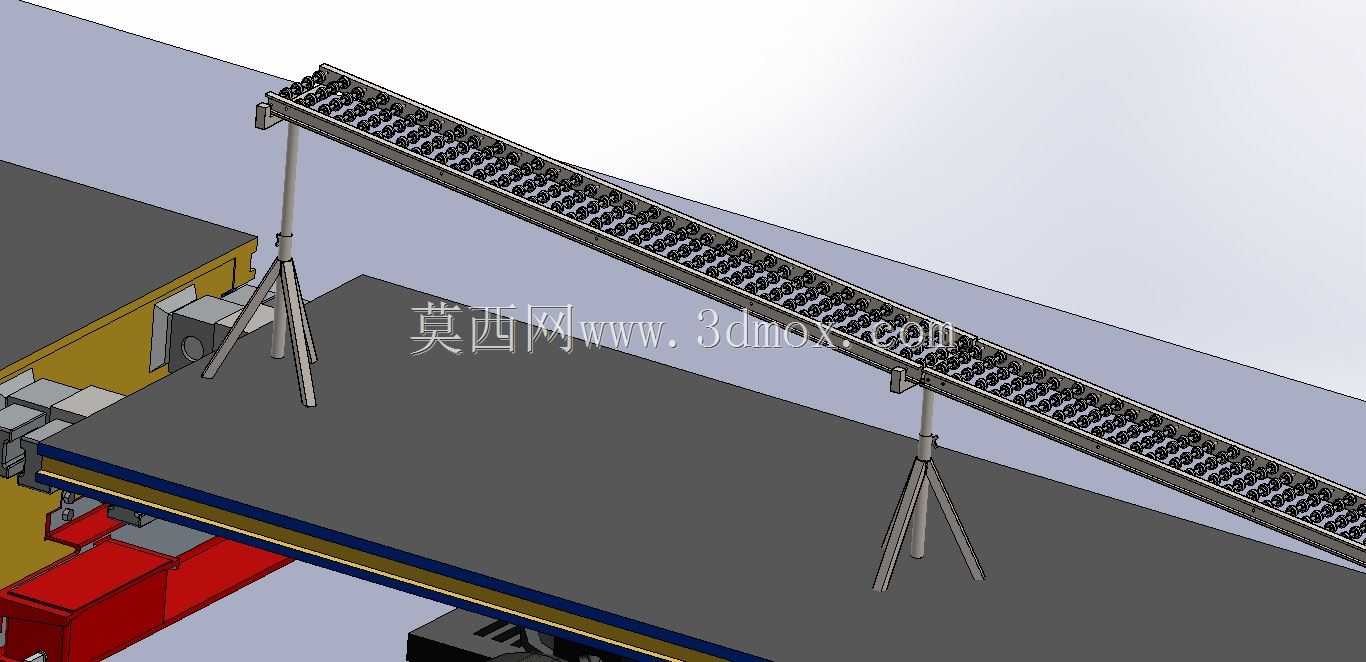

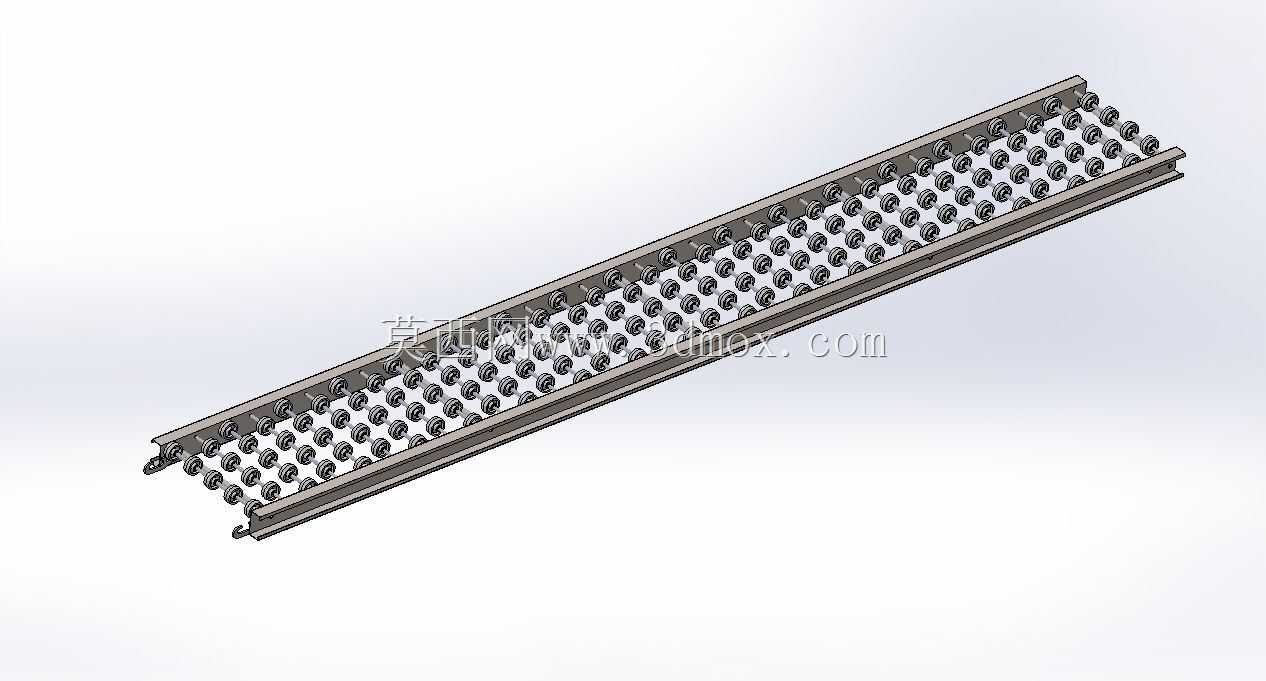

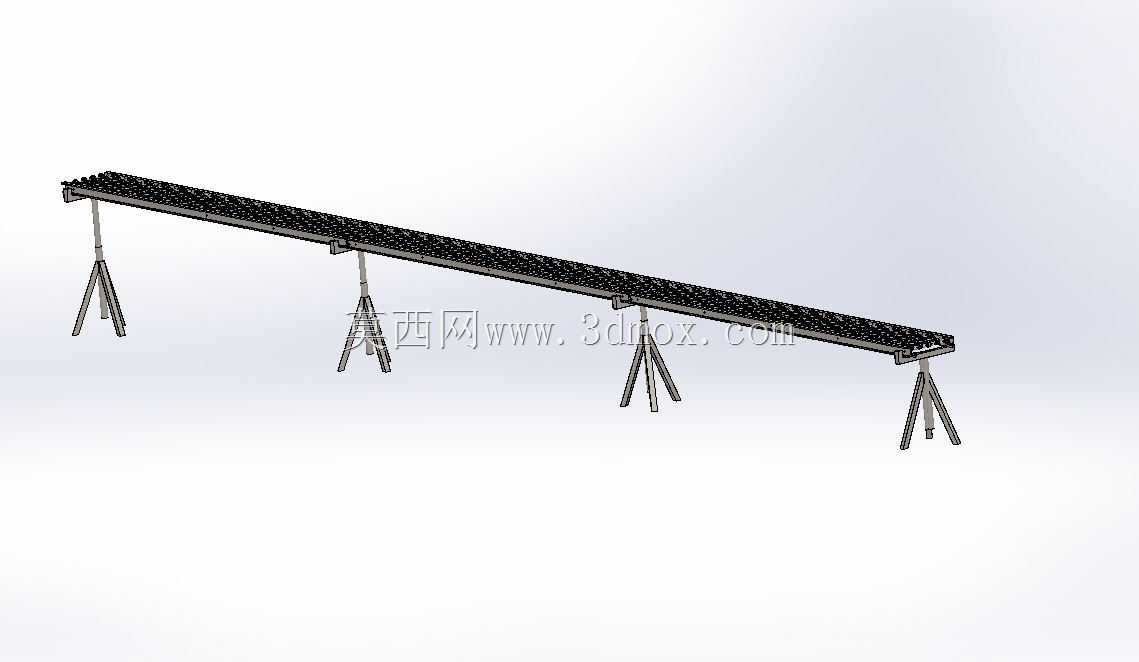

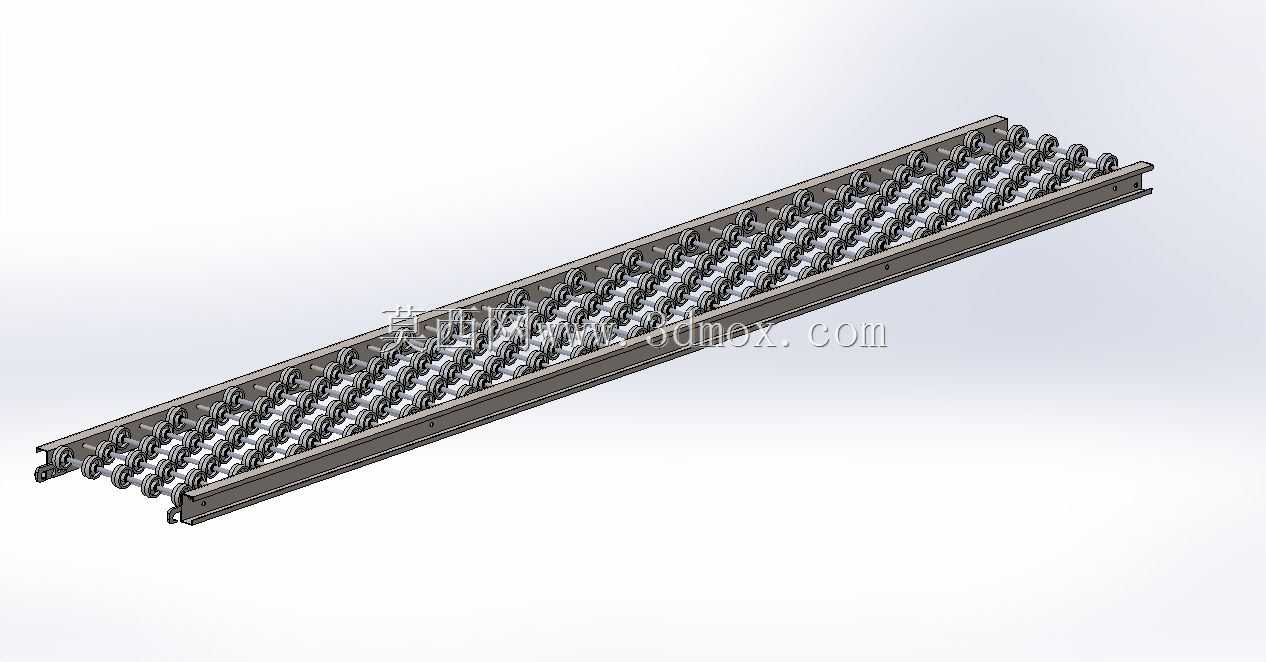

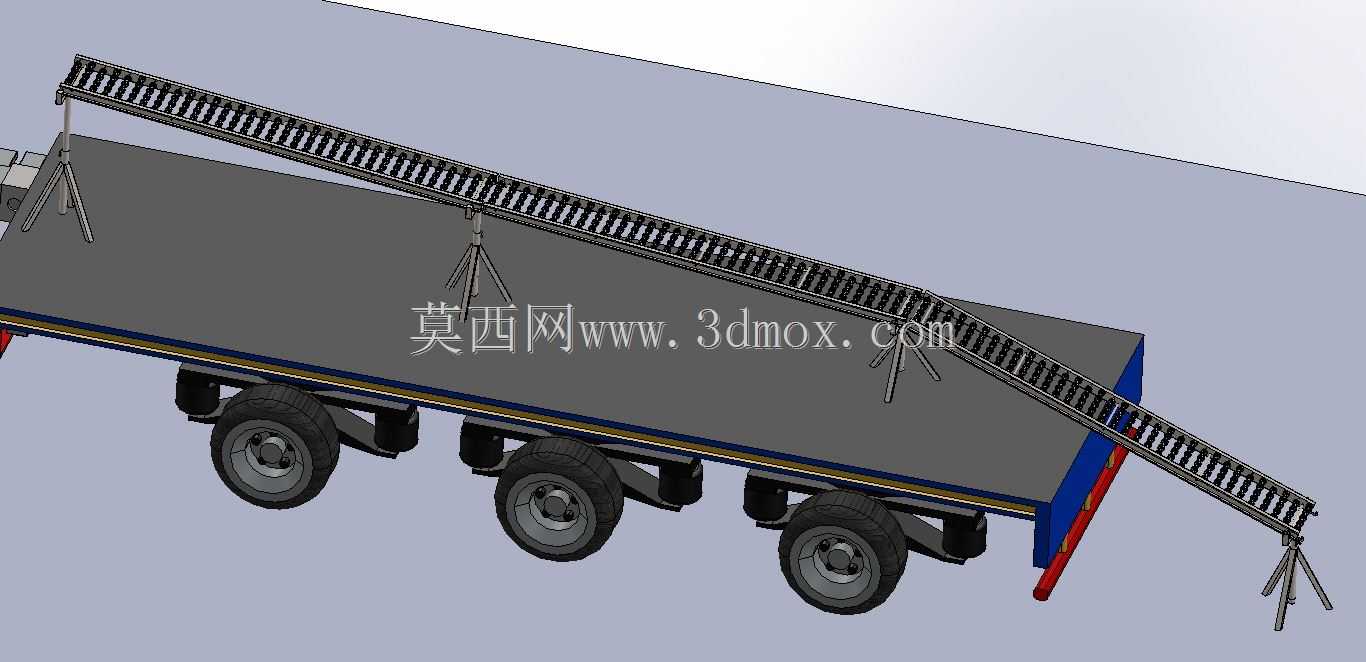

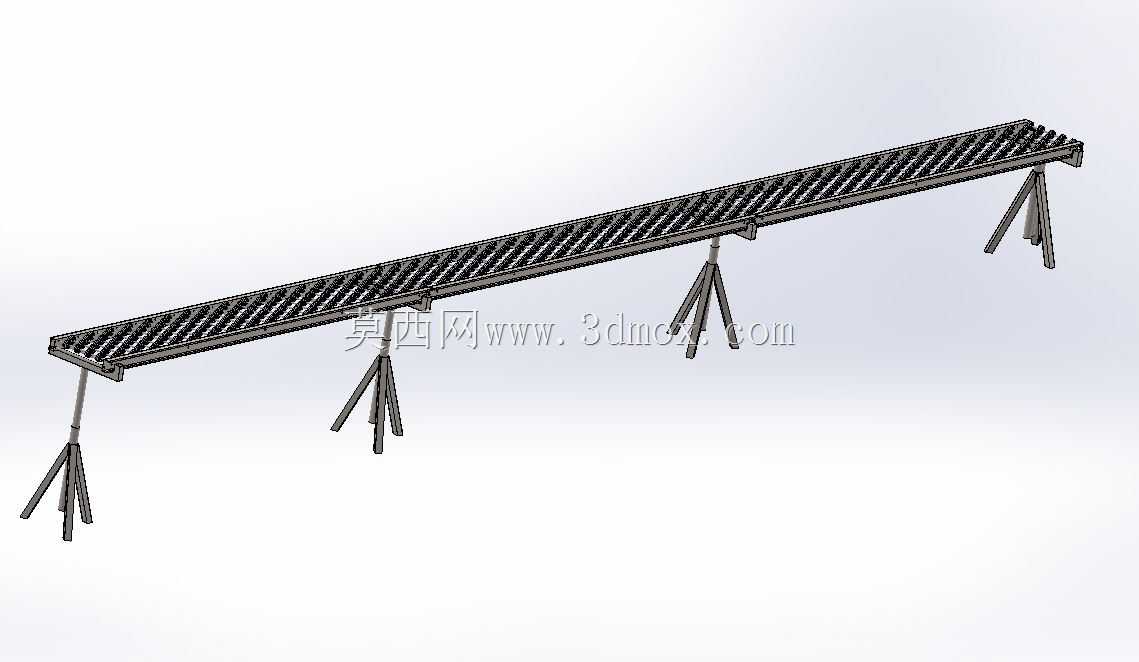

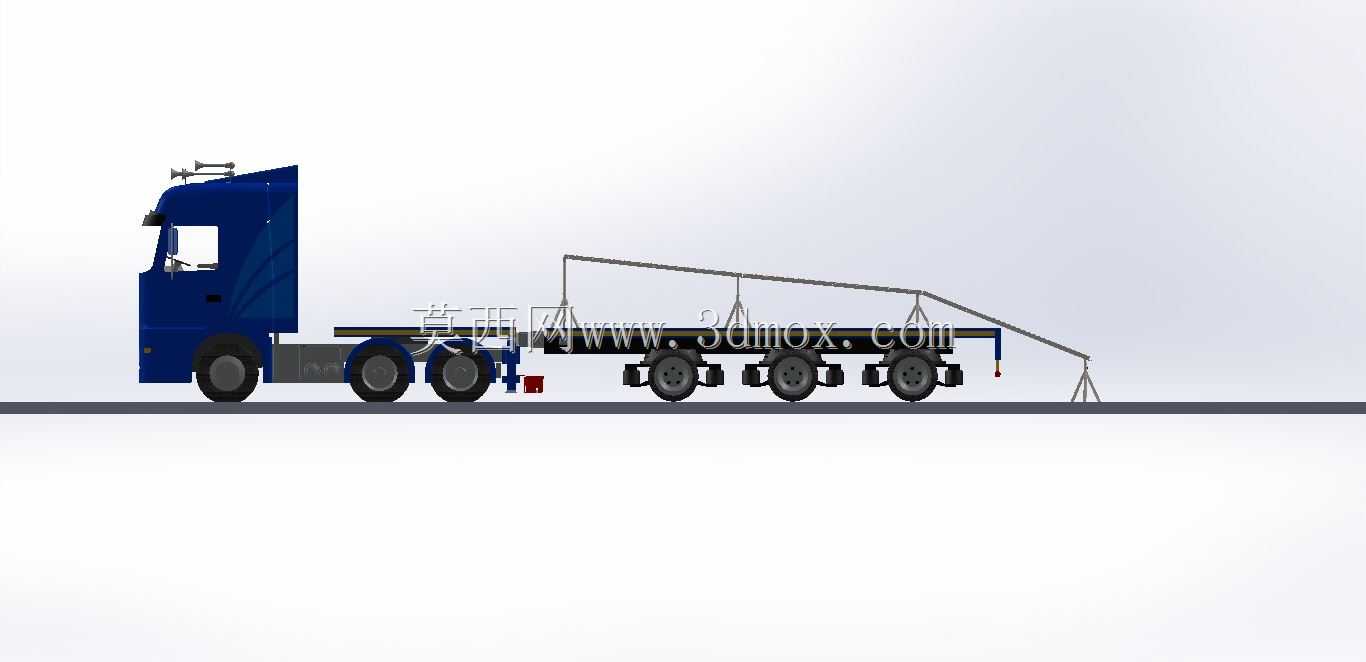

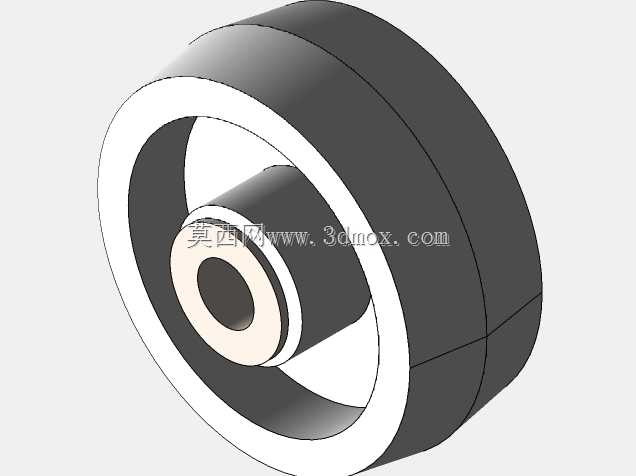

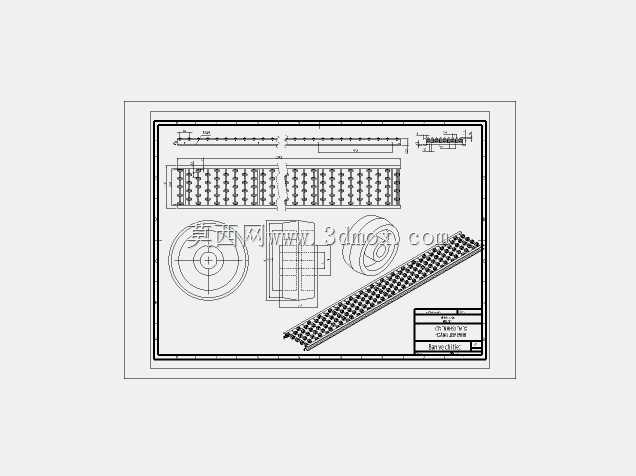

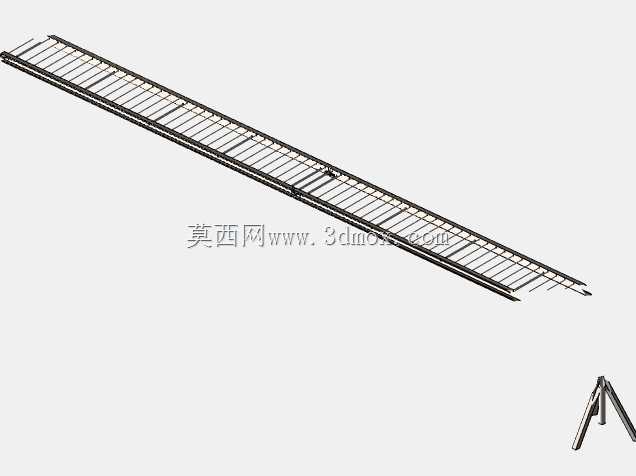

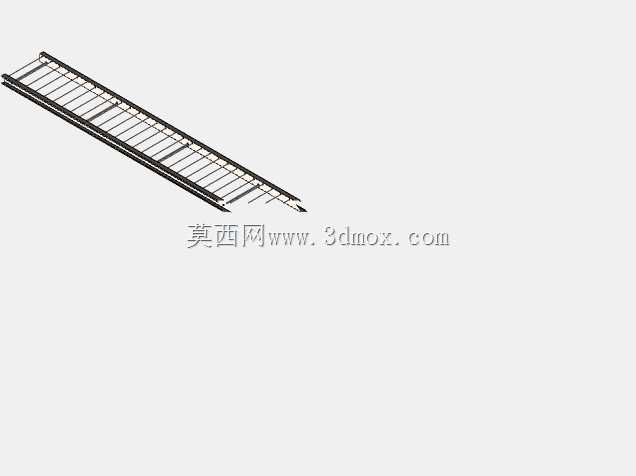

　　这套结构针对平板类货运车辆的装卸作业场景设计，核心解决轮式小型工程设备、重型机具无固定装卸站台时的上下车转运问题，常见于野外作业现场、零散工地转运、应急抢险物资运输等缺乏固定装卸配套设施的场景，无需额外调用起重设备，仅靠车辆自身搭载的爬梯结构即可完成设备的自主装卸，大幅降低零散转运场景的设备调用成本与作业等待时间。从结构布局来看，爬梯采用两段式铰接平板设计，主体承载面采用冲孔网格结构，一方面在控制整体自重的前提下保证足够的结构刚度，避免大载荷下出现板面挠曲变形，另一方面网格面的镂空设计可以在雨天、泥泞作业场景下快速排走表面积水与附着泥污，增大轮胎与梯面的接触摩擦力，防止设备上下爬梯过程中出现打滑侧移的风险。

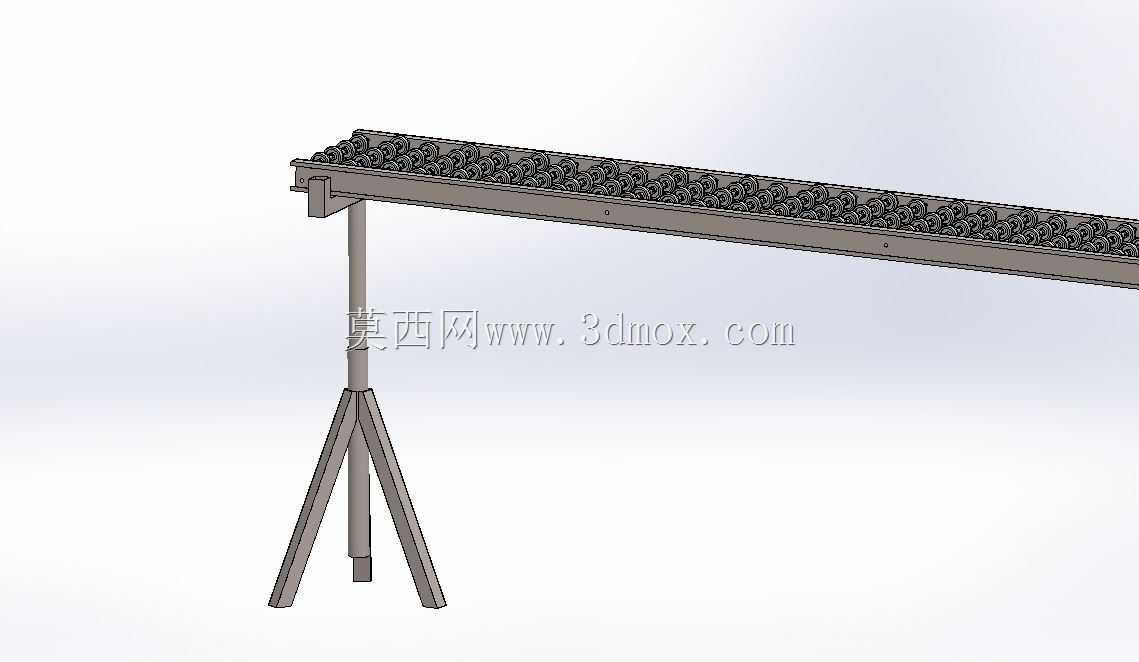

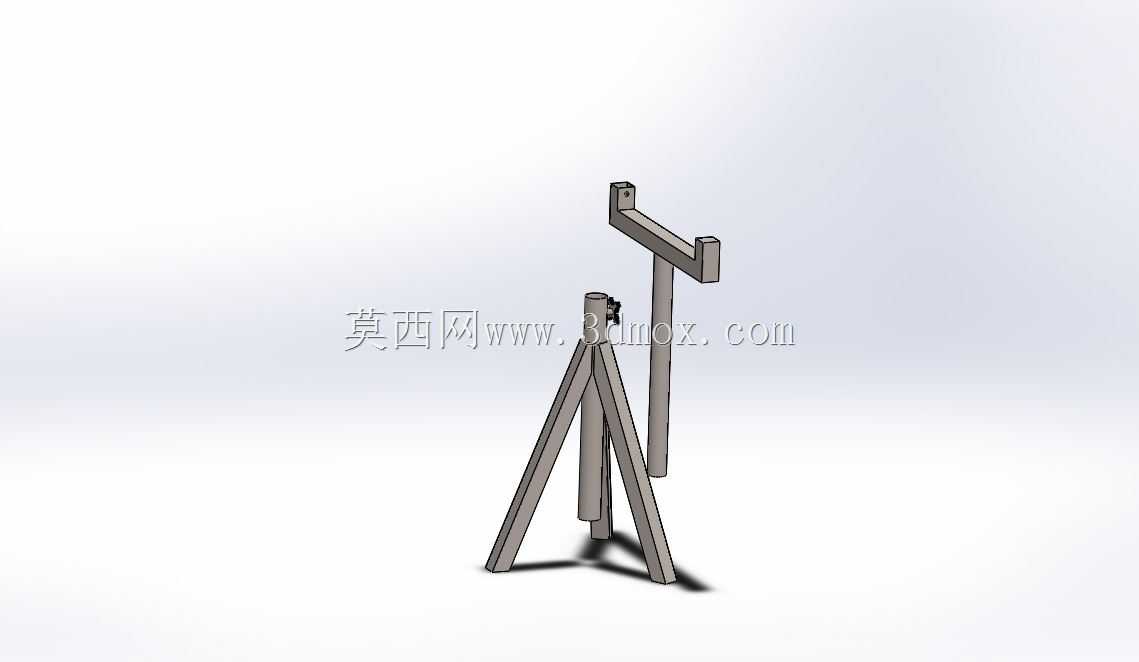

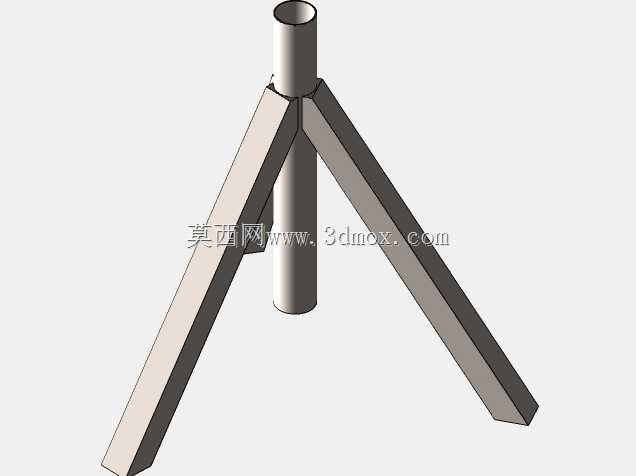

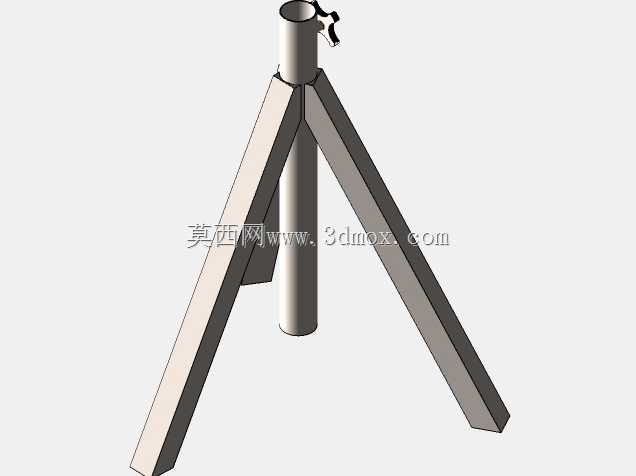

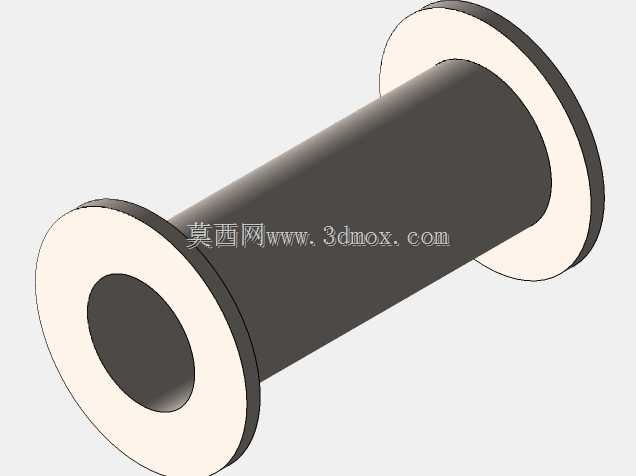

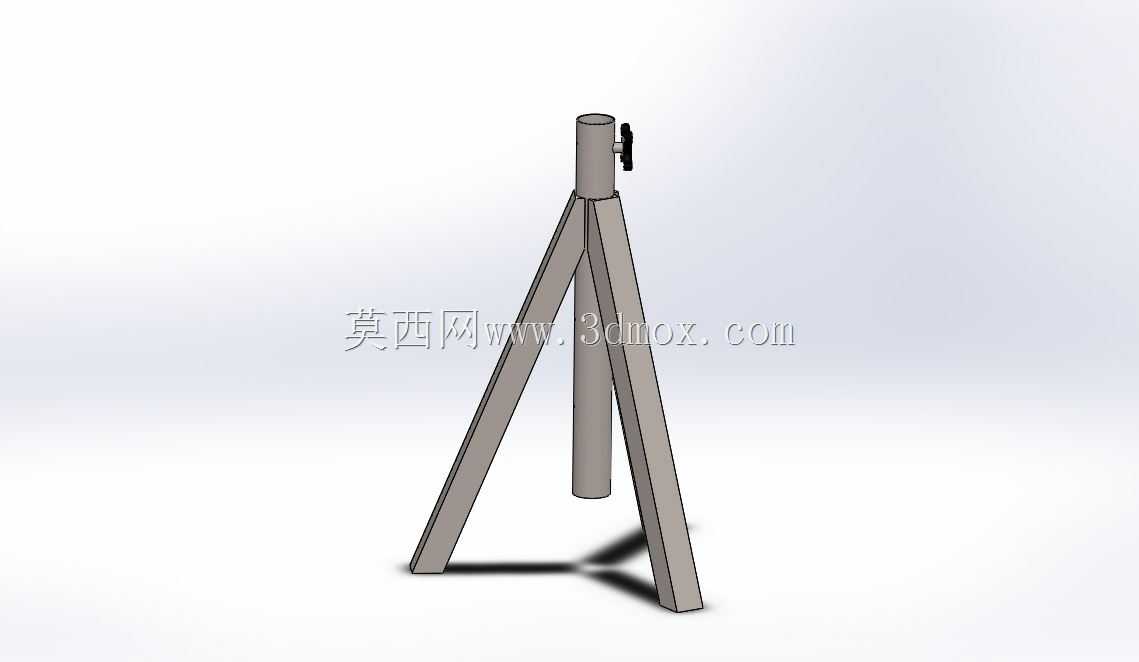

　　爬梯的支撑结构采用三角支架形式，每段梯身配置两组可折叠三角支撑，支撑脚端设置防滑垫结构，作业时支撑脚直接接触地面，将梯面承受的竖向载荷直接传递至地面，避免载荷全部作用在车辆货台边梁上造成货台结构变形；非作业状态下三角支撑可随梯身一同折叠收放，贴合货台侧边固定，不会超出车辆的外廓尺寸边界，满足道路行驶的尺寸规范要求。设计过程中优先考虑了作业时的载荷传递路径，梯身的主纵梁采用变截面设计，靠近货台铰接端的梁体截面更大，对应爬梯作业时弯矩最大的受力位置，向地面支撑端逐步收窄截面，在保证结构强度的前提下尽可能降低梯身自重，减少人工收放爬梯时的操作力度。铰接位置采用带衬套的销轴连接，预留足够的转动间隙，

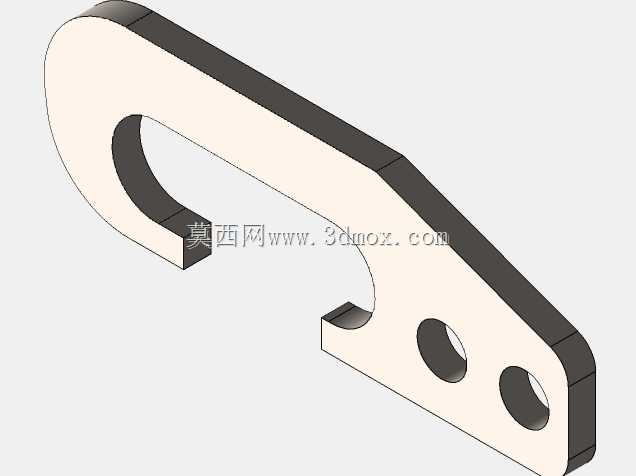

　　避免长期户外作业出现锈蚀后梯身无法正常翻转收放，同时铰接点的位置设置在货台边梁的加强筋位置，通过局部补强板分散铰接点的集中载荷，防止长期使用后边梁出现局部开裂。爬梯的展开角度控制在合理区间内，既保证轮式设备上下时的爬坡角度在设备自身的最大爬坡能力范围内，避免角度过大导致设备底盘托底、动力不足无法爬升，也不会因梯身过长导致展开后占用过多的车尾作业空间，适配常规场地的作业空间需求。收放状态下，爬梯通过货台侧边的快速锁扣进行固定，锁扣采用弹簧自复位结构，车辆行驶过程中不会因颠簸出现松脱异响，解锁操作仅需单人即可完成，无需额外辅助工具，整个爬梯的展开与收放作业单人即可在短时间内完成，无需多人配合操作。针对不同的货台高度，

　　这套爬梯结构的支撑腿预留了高度调节余量，可以通过调整支撑腿的伸出长度适配不同高度的货台平面，保证梯面展开后始终保持平顺的过渡角度，不会在梯身与货台衔接位置出现突兀的折角，避免设备通行时出现颠簸冲击。梯面两侧设置有低矮的挡边结构，高度刚好覆盖小型轮式设备的轮胎侧边，既不会因挡边过高影响宽幅设备的通行，也能对设备轮胎起到侧向限位作用，防止设备上下爬梯过程中方向偏移从梯侧滑落。从安装边界来看，整套爬梯结构的安装点全部布置在货台的边梁外侧，不需要对货台的主承载平面进行开孔切割，不会破坏货台原有平板的结构完整性，适配多数常规尺寸的平板货运货台安装，安装时仅需在边梁对应位置焊接铰接支座与锁扣安装座即可，不需要对车辆底盘结构进行改动，适配性较强。结构设计过程中针对常见的小型挖掘机、滑移装载机、移动式发电机组等常运设备的轮距、接地比压参数做了匹配校核，梯面的有效通行宽度覆盖主流小型设备的轮胎外侧间距，网格面的承载能力满足常规小型工程设备的满载通行载荷要求，支撑结构的竖向承载力留有足够的安全余量，应对作业场景下的动载荷冲击不会出现结构失稳问题。
