MKS Sbase控制箱及图形显示屏外壳结构

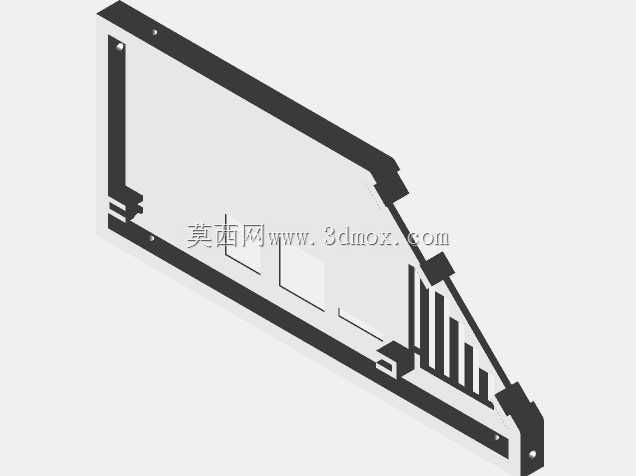

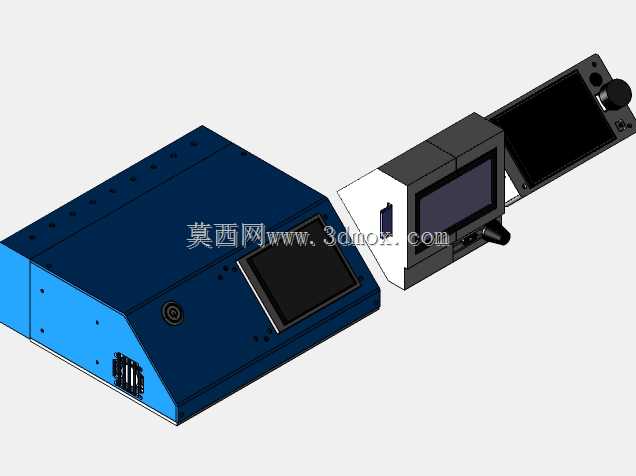

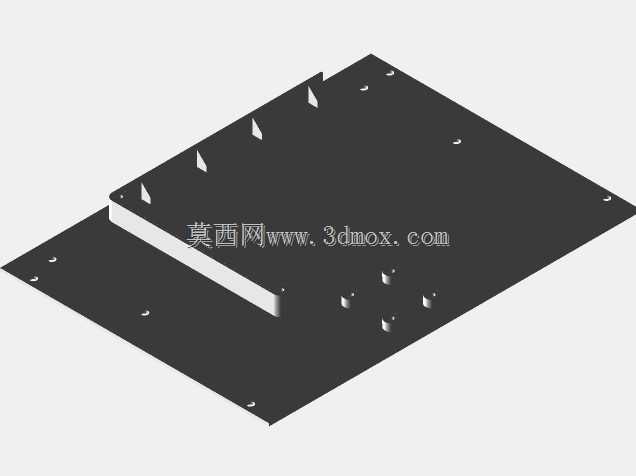

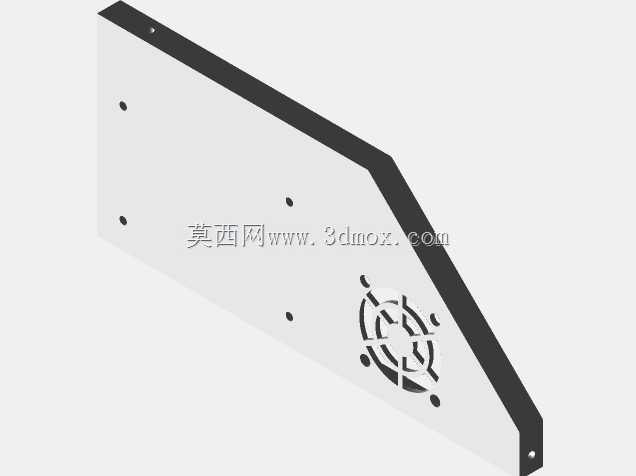

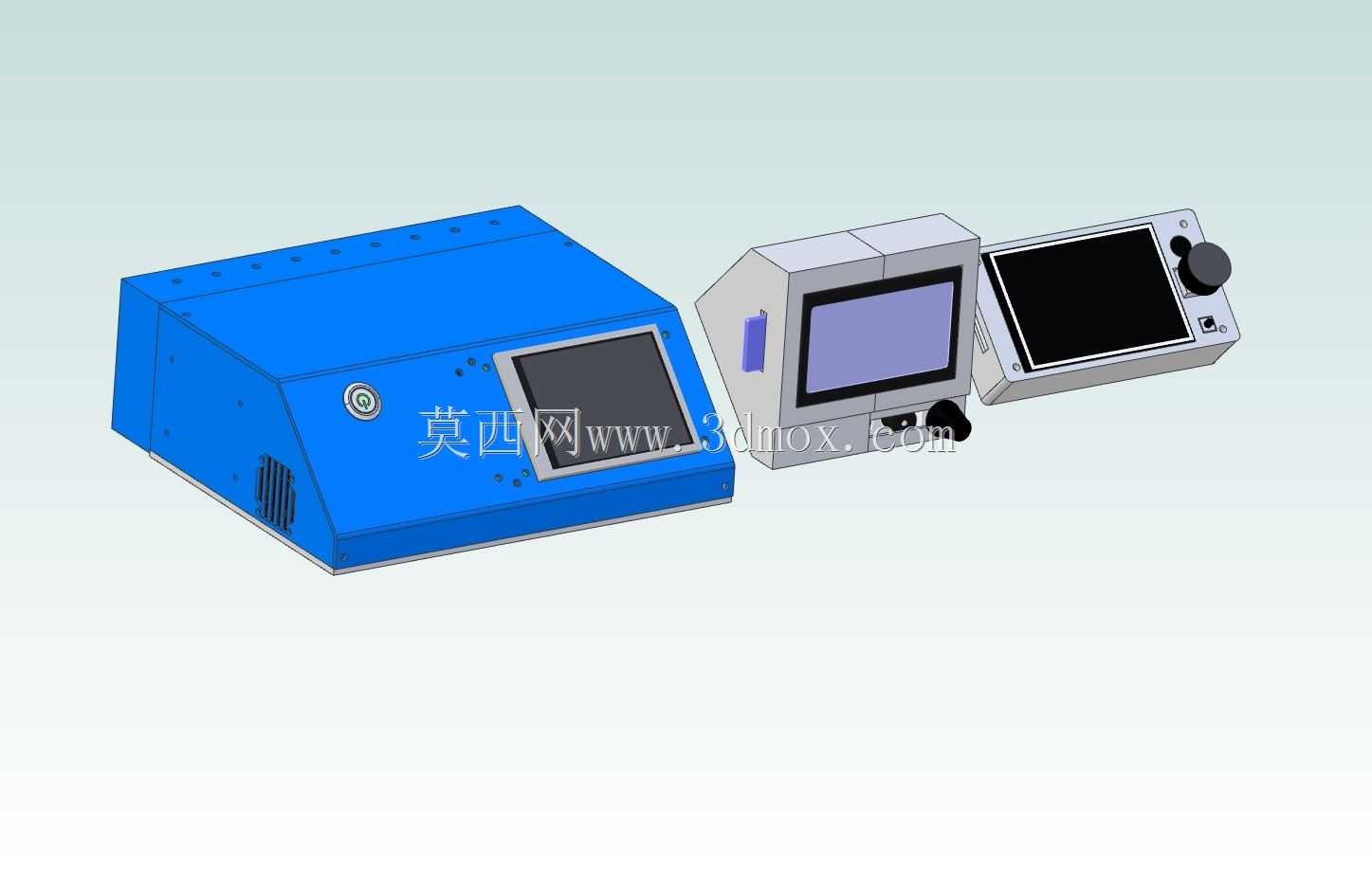

　　这套壳体结构主要面向桌面级FDM 3D打印设备的电控系统集成场景，用来承载主控板与人机交互显示模块，解决开源3D打印机电控部分零散外露、布线杂乱、易受车间粉尘与打印耗材碎屑污染的问题。整套结构包含主控安装箱体与三款适配不同规格图形显示屏的独立外壳，可覆盖目前主流的全图形显示控制器安装需求，适配不同操作习惯的设备装机与改造场景。主控箱体采用斜切面操作端设计，将显示屏安装位设置在斜面上，操作人员站在设备前方无需俯身即可清晰查看屏幕参数、调整打印设置，箱体侧面预留规整的通风散热槽孔，可在主控板持续工作时形成自然对流散热通道，避免密闭空间内热量堆积导致的主控芯片过热降频。箱体内部设置了对应主控板安装孔位的凸台支撑，

　　安装时无需额外加装铜柱即可直接固定电路板，凸台高度经过匹配计算，可保证电路板背面焊点与箱体底面留有足够安全间隙，避免短路风险，箱体侧边预留了电机接口、温度传感器接口、电源输入接口的对应过孔，过孔边缘做了圆角钝化处理，防止穿线时割伤线材绝缘层。三款显示屏外壳分别适配不同尺寸的TFT显示模块，每款外壳都预留了旋钮编码器的安装位，对应屏幕的显示区域做了精准的沉槽设计，屏幕嵌入后表面与外壳端面齐平，既可以避免屏幕被外物刮花，也能减少打印过程中飘落的耗材碎屑堆积在屏幕边缘。外壳的拼接面采用直插式定位止口设计，打印完成后无需额外涂抹胶水即可通过卡扣结构完成组装，拼接缝隙控制在0.2mm以内，可阻挡大部分粉尘进入壳体内部。

　　设计时充分考虑了PLA材质3D打印的工艺特性，所有外露面均做了小角度拔模处理，避免打印时出现大面积悬空结构，无需添加支撑即可完成打印成型，壳体上的安装孔位均预留了0.3mm的打印公差补偿，打印完成后无需二次扩孔即可直接拧入对应规格的自攻螺丝。主控箱体的底部预留了与3D打印机铝型材框架适配的安装槽位，可通过T型螺母直接固定在设备框架的任意预留位置，安装位置可根据设备整体布线方案灵活调整，显示屏外壳既可以通过卡扣直接拼接在主控箱体斜面上组成一体化操控端，也可以通过延长线单独固定在设备的其他便于操作的位置，适配不同结构机型的装机需求。壳体的壁厚统一设置为2mm，既可以保证足够的结构强度，避免安装受力时出现开裂变形，也能尽可能减少打印耗材的用量，降低自制壳体的成本。
