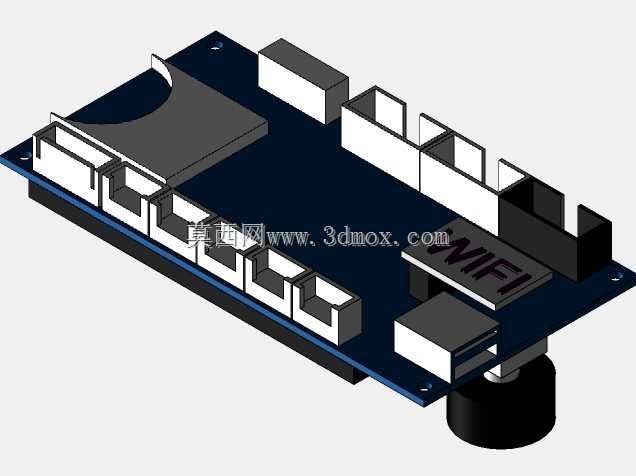

BigTreeTech TFT3.5 V3.0触控显示板结构

做3D打印机整机结构排布时，人机交互端的显示模块安装适配是绕不开的环节，这款TFT3.5 V3.0显示板的三维结构，刚好能覆盖桌面级FDM设备操控端的选型适配需求。从实际装机场景来看，这类显示板多布置在设备型材框架的前侧立面，或是顶部操作区的斜置安装位，方便操作人员在调平、换料、启动打印任务时直接触控操作，不用外接电脑端就能完成参数调整、进度查看、故障复位等全流程操作。从结构设计逻辑来看，这块板的PCB基材做了规整的矩形切型，板边预留的安装孔位完全匹配通用2020/2040铝型材的安装孔距，不用额外做转接支架就能直接固定，板载接口全部沿板边单侧排布，包含SD卡插槽、触控排线接口、扩展通讯口、蜂鸣器安装位，布线时可以顺着型材走线槽整理线材，不会和X轴运动的拖链产生运动干涉。板上的元件排布做了充分的高度差管控，最高的元件是板端的WIFI模块和调节旋钮，凸起高度控制在12mm以内，屏幕贴合在PCB正面的居中位置，外围的塑料边框做了0.8mm的倒角处理，安装前面板面罩时不会出现卡边问题，屏幕显示区域的可视角度做了正向优化，操作人员站在设备正前方1米范围内都能清晰看清屏幕上的温度数值、打印进度条、参数选项。安装边界上，这块板的整体长宽尺寸控制在100mm*60mm区间，厚度方向包含屏幕、背面元件的总厚度不超过18mm，做嵌入式安装时，前面板只需要开出对应尺寸的矩形沉槽，沉槽深度预留2mm就能把屏幕边框完全藏入面板内侧，不会突出面板表面影响整机外观协调性。板载的蜂鸣器布置在PCB的右下角位置，发声方向正对面板预留的出声孔位，操作反馈的提示音不会被PCB或者安装支架遮挡，提醒效果清晰不刺耳。实际做结构适配时要注意，板边的USB接口伸出长度比其他接口多3mm，做面板开孔时要对应留出接口的避让空间，避免插U盘时接口被面板挡住，SD卡插槽是弹出式结构，插槽前方要预留至少15mm的手指操作空间，方便插拔内存卡。这类显示模块除了用在桌面级3D打印机上，也能适配小型数控雕刻机、桌面级点胶设备的操控端，只要通讯协议匹配，就能直接替换原有显示模块，不用重新做PCB的结构设计，能大幅缩短小型自动化设备的开发周期。建模时所有板载元件的外形都做了1:1还原，包括接口的倒角、元件的引脚凸起、安装孔的沉台深度，导入装配体后可以直接做干涉检查，不用反复核对实物尺寸调整安装位，能有效减少结构设计阶段的反复改模次数。
