集成NEMA11步进电机的双爪中心夹持装置

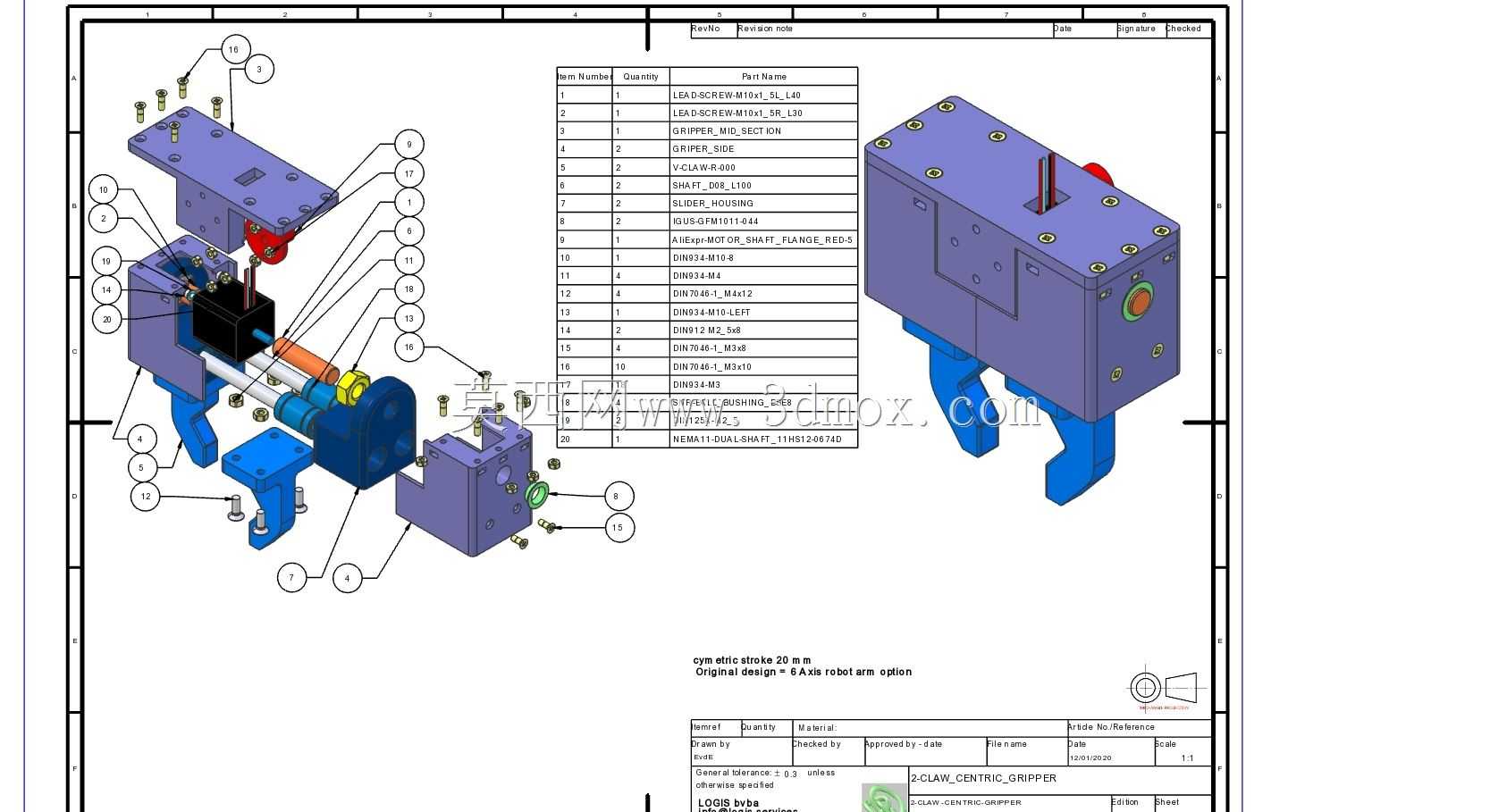

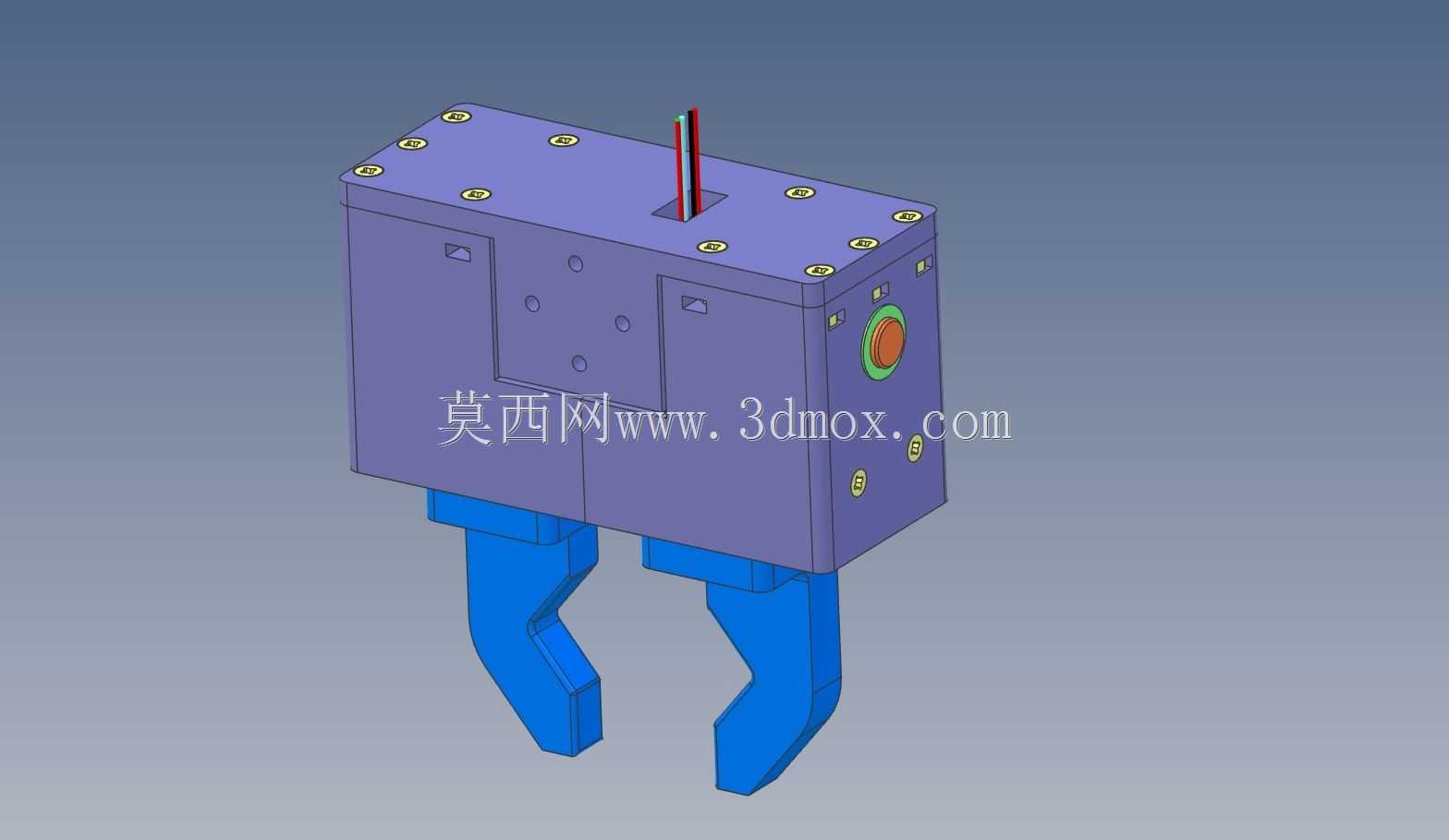

　　这款双爪中心夹持装置最初面向六轴工业机器人末端执行场景开发，核心定位是小负载精密装配、轻量工件搬运工位的夹持执行部件，可适配电子元器件装配、小型五金件分拣、实验室样本转运等对夹持同轴度有要求的作业场景。装置集成NEMA11规格步进电机作为动力源，省去了外部动力转接的安装冗余，整体结构采用箱式集成布局，动力腔体、传动组件、夹持爪指采用分层排布设计，所有紧固点位均布置在腔体顶面与侧端面，安装时可直接通过顶面的安装孔位对接机器人末端法兰，也可通过侧装孔固定在直线滑台、旋转工作台等自动化工位上，安装边界紧凑，不会对周边工位的运动路径产生额外干涉。夹持动作采用中心对中设计，两爪指的运动轨迹沿装置中心轴对称，夹持工件时可自动找正工件中心，

　　无需额外的视觉或位置补偿即可保证工件夹持后的位置一致性，爪指采用快换式结构设计，可根据待夹持工件的外形更换V型、平口、仿形等不同结构的爪指，适配圆柱、方块、异形薄片等不同外形的小尺寸工件。装置内部传动采用消隙结构设计，可将步进电机的旋转运动转换为爪指的同步直线开合动作，传动间隙控制在极小范围内，配合末端可集成的夹紧力检测模块，可实现不同夹持力的档位调节，避免夹伤脆性工件或是夹持力不足导致工件脱落。装置侧端面预留了状态指示与调节接口，可直接对接设备的IO控制系统，实现开合动作、夹持力阈值的外部调控，动力与信号线缆从装置顶面的出线槽引出，走线方向与安装面垂直，不会随爪指动作产生线缆拖拽磨损。从结构设计逻辑来看，

　　整个腔体采用一体化铣削成型的主体框架，传动组件全部内置在腔体内部，可阻挡车间环境中的粉尘、切削液溅入传动副，日常维护仅需定期补充润滑脂即可，无需频繁拆解调整传动间隙。爪指的开合行程覆盖小尺寸工件的常见夹持范围，针对3C行业常见的连接器、小型传感器、精密轴类零件都有较好的适配性，在桌面型自动化设备、教学实训机器人平台上也可直接作为标准执行部件使用，无需额外定制转接支架即可完成安装调试。
