低摩擦灯丝卷盘放卷支撑装置

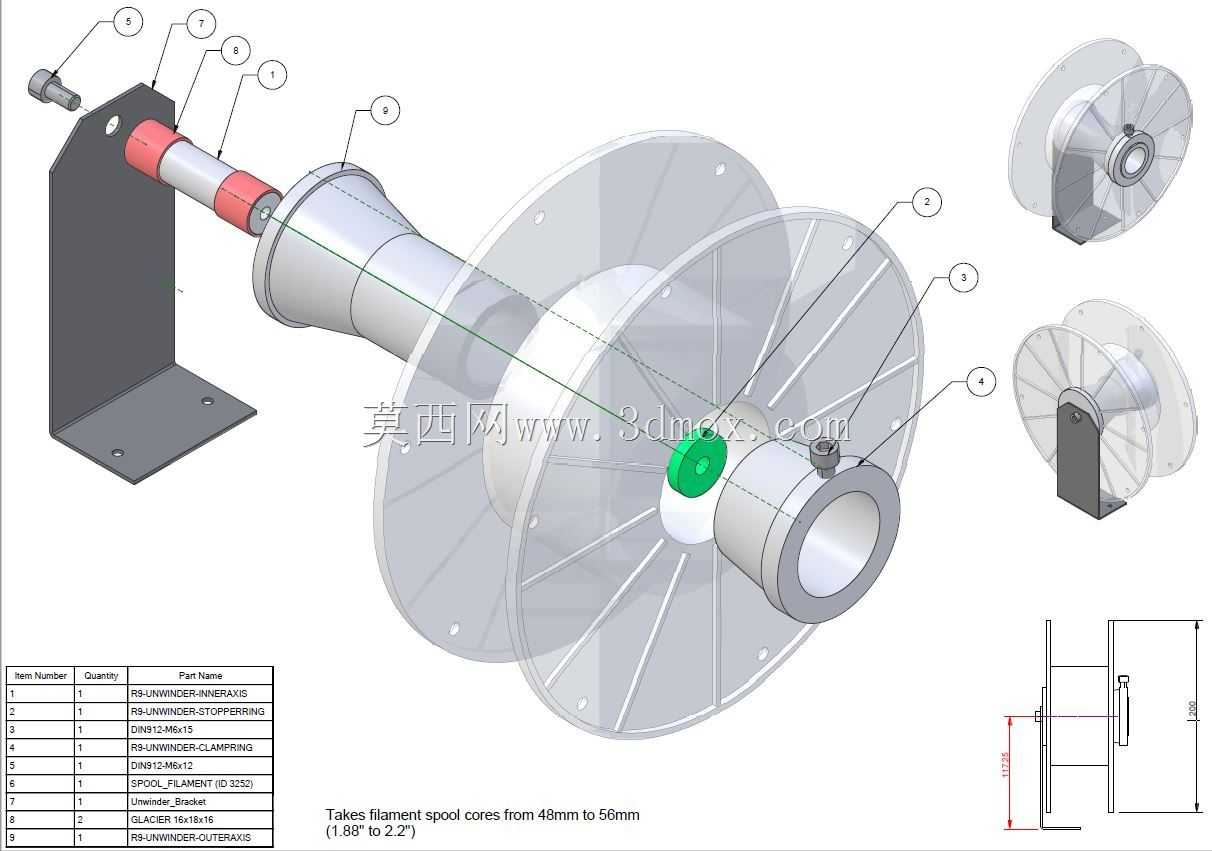

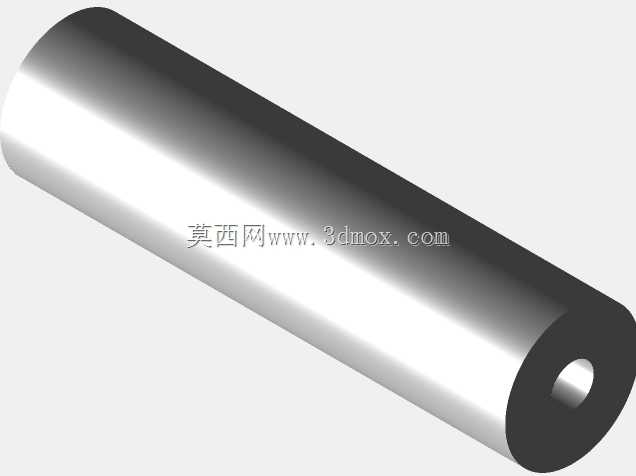

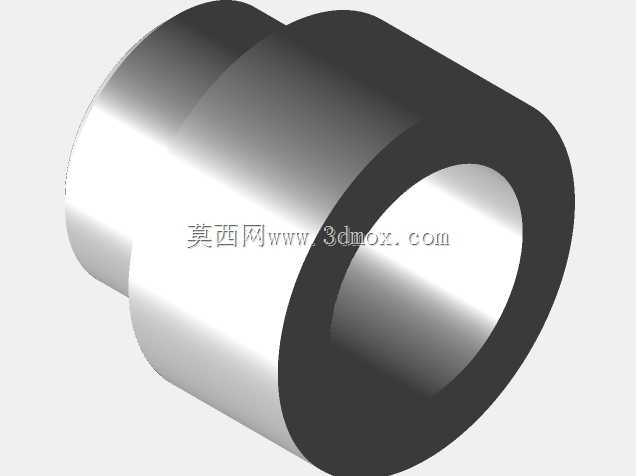

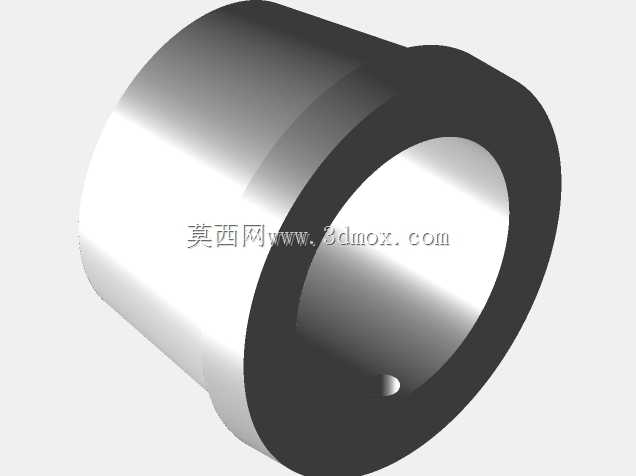

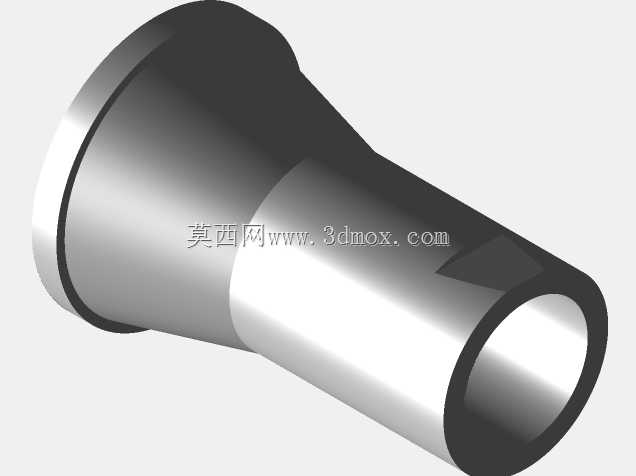

在3D打印耗材加工、细金属丝材绕制等涉及细丝类物料连续送进的生产场景中，卷盘的支撑放卷结构直接影响送料稳定性，传统支撑结构多存在转动阻尼大、卷盘适配性差、安装调整繁琐的问题，容易出现丝材拉扯张力不均、断丝、卷盘晃动偏移的情况，尤其在高速送料工况下，支撑结构的摩擦阻力会被放大，直接影响成品加工精度与生产连续性。这款灯丝卷盘放卷支架采用单悬臂支撑结构，核心设计围绕低摩擦转动与宽幅卷盘适配展开，转动部位预留了标准轴承安装位，可适配glacier系列轴承，也可根据实际采购情况更换同尺寸其他品牌的滑动或滚动轴承，通过轴承配合降低转动副的摩擦系数，保证卷盘转动过程顺滑无卡滞，避免丝材送进过程中因阻力突变产生的张力波动。支架主体采用L型折弯安装座结构，底部预留两个对称的安装固定孔，可通过螺栓直接固定在设备台面或型材机架上，安装座的垂直立板与水平安装面垂直度公差控制在0.1mm以内，保证支撑轴的水平度，避免卷盘因轴倾斜出现轴向窜动。支撑轴采用阶梯轴设计，从安装座侧向外依次设置定位轴段、轴承配合轴段、卷盘限位轴段，轴端设置快拆式限位结构，无需额外工具即可完成卷盘的更换操作，相比传统的螺栓锁紧结构，换卷效率可提升60%以上。针对超宽幅卷轴的使用需求，支撑轴特意加长了有效配合长度，可兼容不同宽度规格的卷盘安装，轴段上设置的红色限位环可根据卷盘实际宽度调整固定位置，对卷盘进行轴向限位，防止放卷过程中卷盘沿轴方向滑动导致的丝材跑偏。结构整体采用模块化设计，所有零件均为可拆分结构，易磨损的轴承、限位件均可单独更换，降低后期维护成本。从安装边界来看，支架整体横向伸出长度可覆盖常规100mm-250mm直径的卷盘安装需求，垂直方向安装高度可通过调整安装座的固定位置适配不同的送料高度要求，支架整体占用安装空间小，不会对周边的送丝导向机构、张力控制机构产生干涉。在实际使用过程中，该支架可直接配套桌面级3D打印机、小型细丝绕线设备使用，也可多组并排安装在多工位送料架上，实现多卷丝材的同步放卷作业，转动部位的低摩擦设计可适配最低0.05N的细丝张力要求，避免细径丝材被拉扯断裂，同时卷盘的快拆结构可适配小批量多规格丝材的频繁换产需求，无需复杂调整即可快速完成不同规格卷盘的切换。
