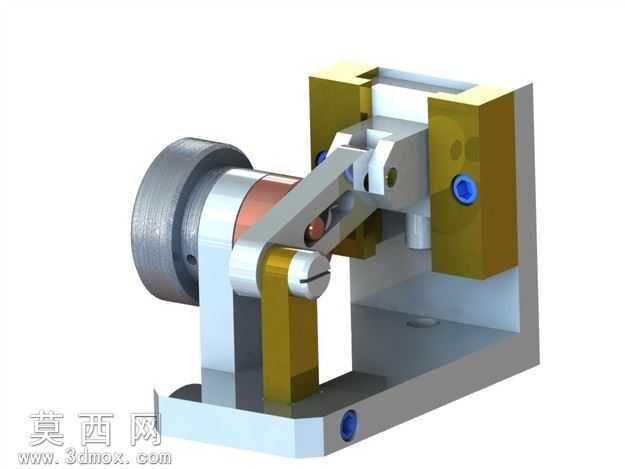

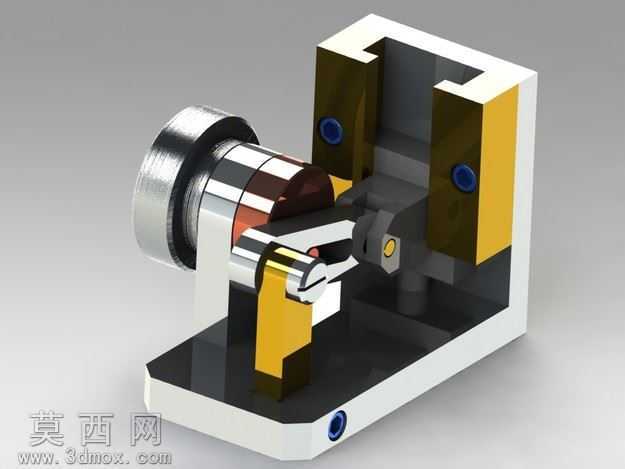

本作品为杠杆式偏心夹紧机械工装结构,采用三维建模软件完成全参数化设计,建模过程严格遵循机械设计的公差配合规范,对每一个组成零件都进行了独立的特征建模,涵盖底座、支架、偏心轮、杠杆压臂、转轴、定位销、连接紧固件等全部构件,各零件间的装配约束完全按照实际机械装配逻辑设置,可实现完整的机构运动仿真,直观展示夹紧动作的完整行程。渲染阶段采用写实工业渲染方案,对不同材质的零件进行了精准的材质区分:底座与支架类承力结构件采用哑光银灰色金属材质,模拟铸铁或45号钢经表面氧化处理的质感,表面添加细微的切削纹理与磨砂质感,还原真实机加工零件的表面特征;偏心轮与转轴类传动零件采用亮面金属材质,添加轻微的倒角高光与磨损痕迹,体现传动部件的加工精度与使用特性;蓝色紧固件采用阳极氧化铝合金材质,色彩饱和度适中,与金属主体形成清晰的视觉区分,方便快速识别装配点位;压臂与连接块采用黄铜色金属材质,模拟铜合金构件的温润金属光泽,丰富整体视觉层次。结构设计上采用偏心轮与杠杆组合的增力机构,利用偏心轮的自锁特性实现快速夹紧,杠杆结构进一步放大夹紧力,无需额外动力源即可实现工件的可靠装夹,底座预留标准安装孔位,可直接固定在机床工作台面,支架部分采用L型一体式结构提升整体刚性,避免夹紧过程中出现结构形变,各转动副处均设计有轴套与润滑间隙,保证机构长期往复运动的使用寿命。设计思路围绕小型机加工工序的快速装夹需求展开,摒弃复杂的液压、气动夹紧方案,采用纯机械结构实现可靠夹紧,整体结构紧凑、操作便捷,夹紧与松脱动作仅需扳动偏心轮手柄即可完成,可大幅降低工件装夹的辅助时间,适配小型轴类、盘类零件的铣削、钻削工序装夹需求,建模过程中对所有活动构件的运动行程进行了干涉检查,确保机构运动全程无卡滞、无零件碰撞,各零件的壁厚、圆角、倒角等工艺细节均符合实际机加工的工艺要求,可直接导出工程图纸用于实际生产制造。
- 全部评论(0)
- 模板大小 1.68 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,STL,其它,
- 软件分类 工装
