薄板冲孔落料冲压切削工装三维结构

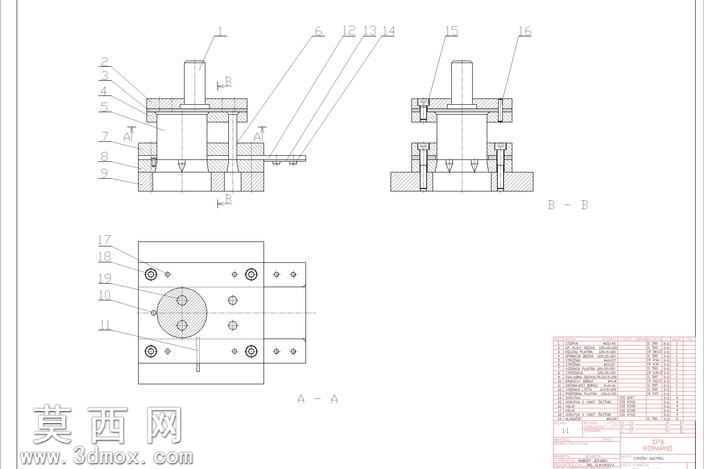

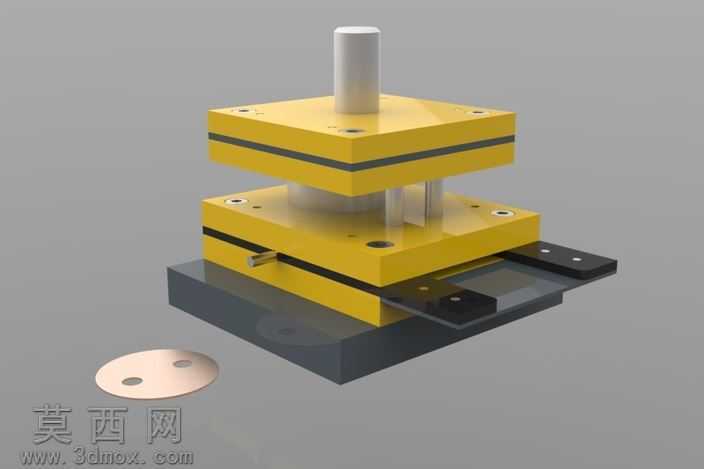

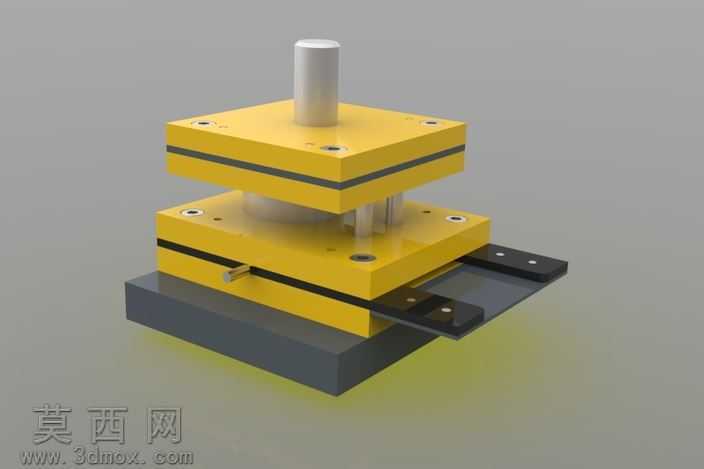

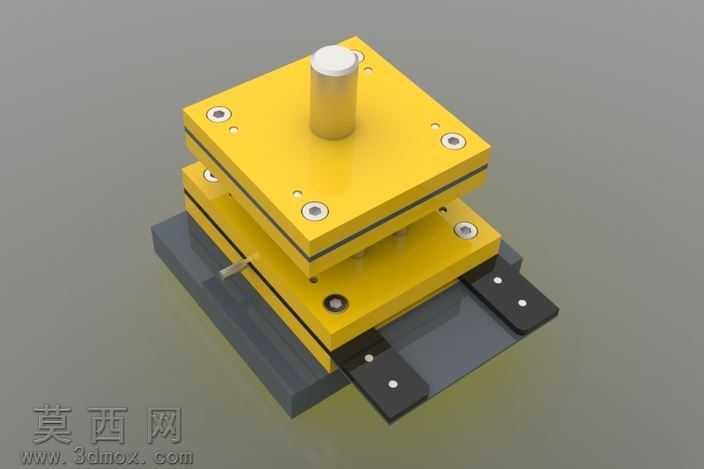

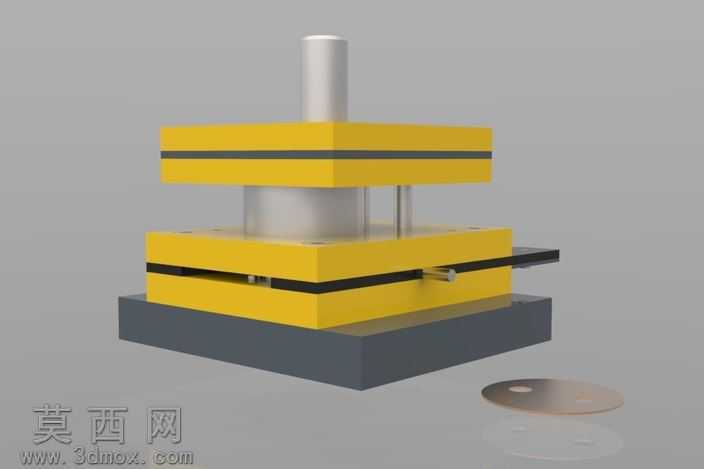

本作品为薄板冲孔落料类冲压切削工装的三维建模成果，整体采用三板式标准冷冲模结构布局，建模过程中严格遵循冲压模具设计的常规规范，对各功能部件的装配关系、配合间隙做了精准还原。模型从上至下依次设置模柄、上模座、上模固定板、卸料板、下模固定板、下模座六大核心模块，模柄采用标准圆柱式结构，建模时保证其与上模座的同轴度公差符合实际装配要求，用于和冲压设备滑块端固定连接，传递冲压作业的下压力。上模部分集成了冲孔凸模与落料凸模组件，凸模与固定板采用过盈配合的装配结构，建模时还原了凸模的刃口倒角、固定台肩等细节结构，保证刃口部分的强度与冲裁锋利度；上模座与固定板之间设置了垫板结构，用于分散凸模传递的反向压力，避免模座受压出现凹陷变形。卸料部分采用弹性卸料结构，卸料板与凸模之间设置小间隙配合，建模时还原了卸料板的导向让位孔、弹性元件安装位，冲压完成后可将箍在凸模上的板料顺利卸下，避免带料问题影响连续作业。下模部分设置了对应的凹模镶块、定位挡料结构与出料导板，凹模刃口采用斜壁式结构设计，建模时还原了刃口的有效工作高度、落料让位腔的扩口结构，保证冲裁完成的制件可以顺利从下模腔落下；挡料结构用于定位送入的条料位置，保证每一次冲压的送料步距精准，避免出现孔位偏移、制件缺边的问题；两侧伸出的导板用于将完成冲裁的条料平稳导出模具区域，适配连续冲压的作业流程。材质渲染方面，上下模座、固定板类结构件采用亮黄色工程漆面材质，还原实际工装的外观涂装，模柄、导柱导套类运动配合部件采用金属银灰的钢材材质，底座部分采用深灰铸铁材质，冲裁完成的圆形带孔制件采用浅铜色金属材质，不同材质的区分清晰，能够直观分辨各部件的功能属性。整套模型的结构逻辑清晰，各部件之间的装配约束完整，没有出现结构干涉、错位的问题，既还原了冲压切削工装的实际工作原理，也清晰展示了冷冲模从送料、冲裁、卸料、出件的完整作业流程，可作为冲压模具结构学习、作业参考的直观三维素材，帮助理解薄板冲裁类工装的设计思路与结构组成。
