方形轴流散热风扇结构三维设计

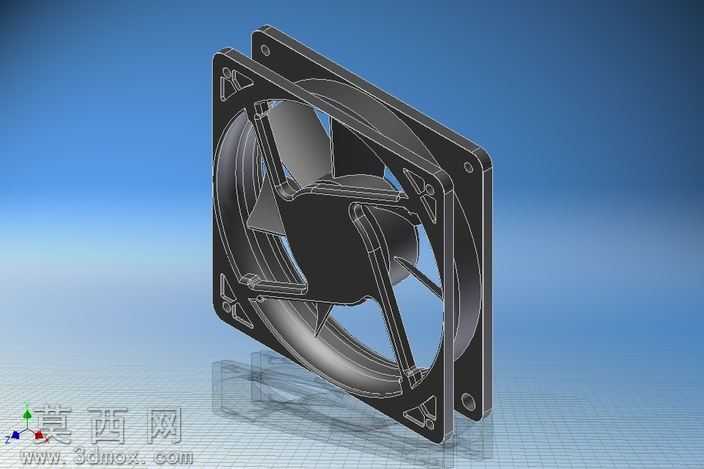

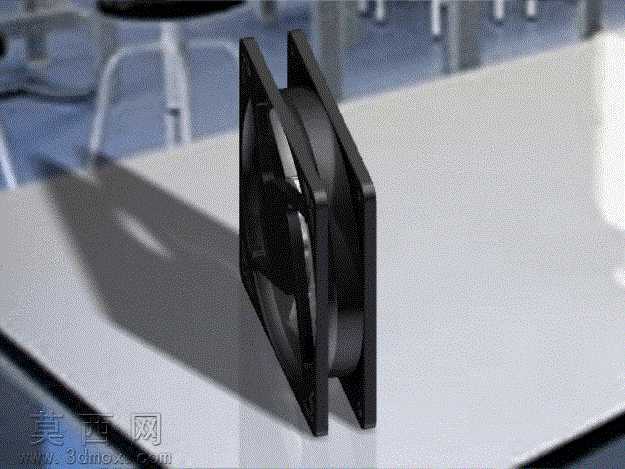

本作品为标准方形安装规格的轴流散热风扇三维模型，建模过程严格遵循工业散热风扇的通用设计规范，首先通过草图绘制确定外框的方形安装轮廓，精准定位四个角的安装孔位尺寸，保证孔位间距、孔径符合常规PC散热、设备机柜散热的通用安装标准，可直接适配多数常规散热安装场景。外框部分采用薄壁结构建模，通过拉伸、倒角命令构建出带加强筋的框体结构，框体四角设计有三角形加强筋结构，提升框体的结构强度，避免安装受力时出现框体变形的问题，同时在框体内侧设计有承托风轮的环形导流圈，导流圈与外框之间通过多根径向支撑筋连接，支撑筋的位置经过角度优化，尽可能减少对气流的阻挡，降低风阻与运转噪音。风轮部分采用多叶片轴流设计，通过曲面建模构建出带合理倾斜角度的叶片曲面，叶片的翼型截面经过优化，保证运转时可以高效推动轴向气流，叶片与中心轮毂采用一体化建模，轮毂内部预留了电机安装的空腔结构，可匹配常规直流无刷电机的安装尺寸，还原真实风扇的内部装配空间。模型渲染阶段采用半透明线框叠加实体的展示方式，既可以清晰呈现风扇的外部整体轮廓，也可以直观展示内部的叶片排布、支撑筋结构、安装孔位等细节特征，材质上外框与叶片采用哑光黑色工程塑料材质，模拟真实散热风扇常用的阻燃ABS材质质感，背景采用渐变蓝色搭配网格地面，突出模型的结构轮廓与空间立体感。整个建模过程从实际工业应用的安装需求、散热性能需求出发，完整还原了轴流散热风扇的全部结构细节，所有尺寸参数均参考行业通用标准设定，结构设计合理，无几何错误，可用于散热系统装配模拟、产品结构展示、教学演示等多种场景，能够直观展现轴流散热风扇的构造特点与工作原理。
