二十吨载重桁架式升降提升装置结构

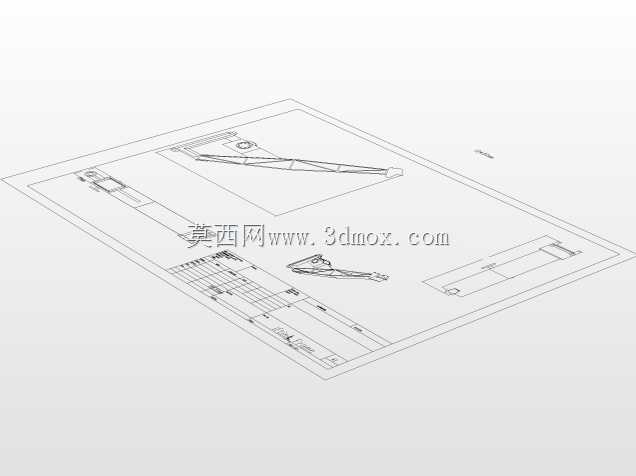

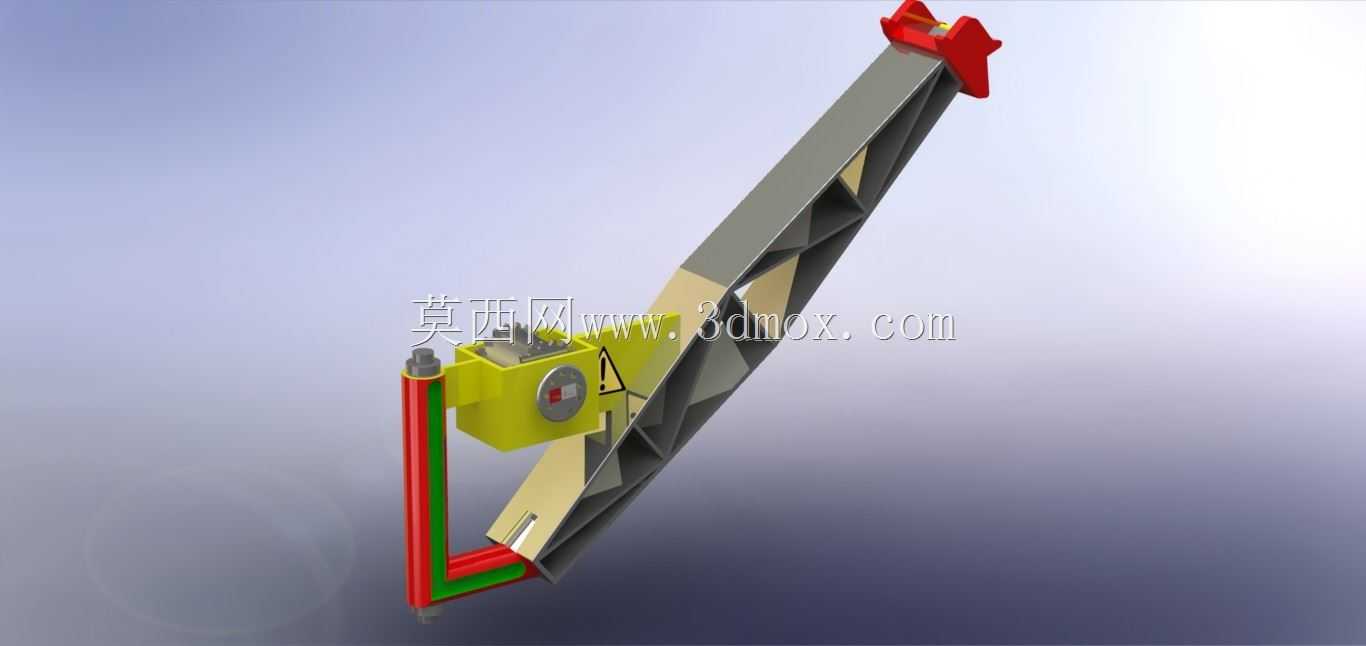

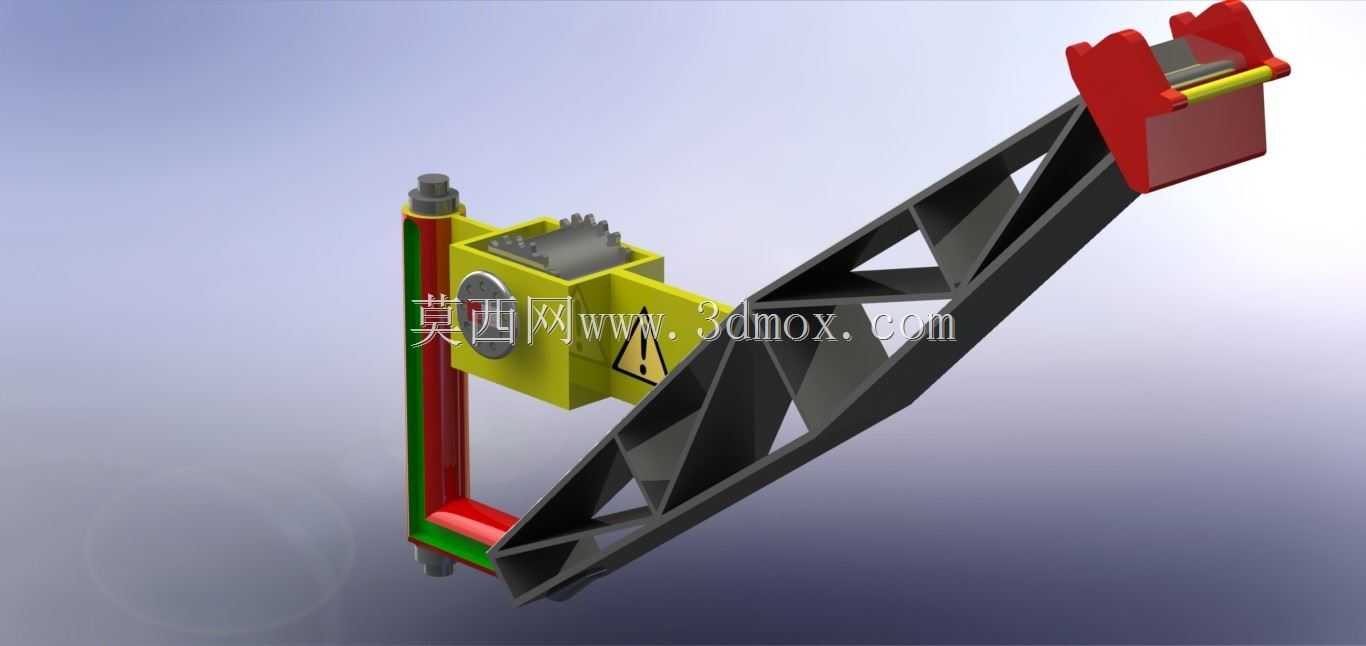

在车间重型工件转运、仓储高位码垛、生产线重型物料上料这类场景里，常需要小范围定点的重载提升作业，这类作业不需要大跨度的起重行车覆盖，反而对安装空间的紧凑性、定点承载的稳定性有更高要求，这款桁架式提升结构就是针对这类场景设计的。从结构设计逻辑来看，主体臂架采用三角形桁架构型，相比实心臂架，在保证20吨额定载重下的结构刚度、抗扭抗弯性能的同时，能大幅降低臂架自身重量，减少驱动端的负载冗余，臂架的弦杆与腹杆采用等截面型材拼接，节点处做了应力分散过渡，避免重载下的应力集中导致结构疲劳失效。臂架末端的承载托架做了内凹卡位设计，作业时可以直接卡接配套的料箱或者工件吊具，防止提升过程中载物出现侧滑偏移，托架与臂架的连接位置设置了铰接销轴，能适配小角度的载物姿态微调，抵消安装面不平整带来的卡滞问题。驱动端集成在臂架的根部铰接位置，采用齿轮啮合的传动结构，外部设置了安全警示标识的防护壳体，既可以隔绝车间内的粉尘、焊渣飞溅损伤传动部件，也能避免作业人员误触转动部件引发安全隐患，根部的铰接支座采用立式安装结构，预留了多组螺栓安装孔，可以直接固定在车间的混凝土基础或者配套的设备机架上，安装时需要保证铰接轴的水平度偏差控制在合理范围内，避免臂架转动时出现偏磨。从安装边界来看，臂架处于最低收合状态时，整体外廓占用的横向空间较小，适合在车间通道旁、生产线边的狭窄工位部署，不需要额外占用大面积的作业场地，臂架抬升到最大作业角度时，末端的提升高度可以覆盖常规的车间二层作业平台、标准货架高位层的取放需求。结构设计时特意对臂架的受力路径做了优化，载荷从末端托架传递到桁架腹杆，再均匀分散到两侧弦杆，最终汇聚到根部的铰接支座，整个传力路径没有突变的截面，能保证长期重载作业下的结构稳定性，传动部位预留了润滑注油点位，日常维护时不需要拆解整体结构就能完成保养作业，适合工厂内长期连续的重载作业工况。
