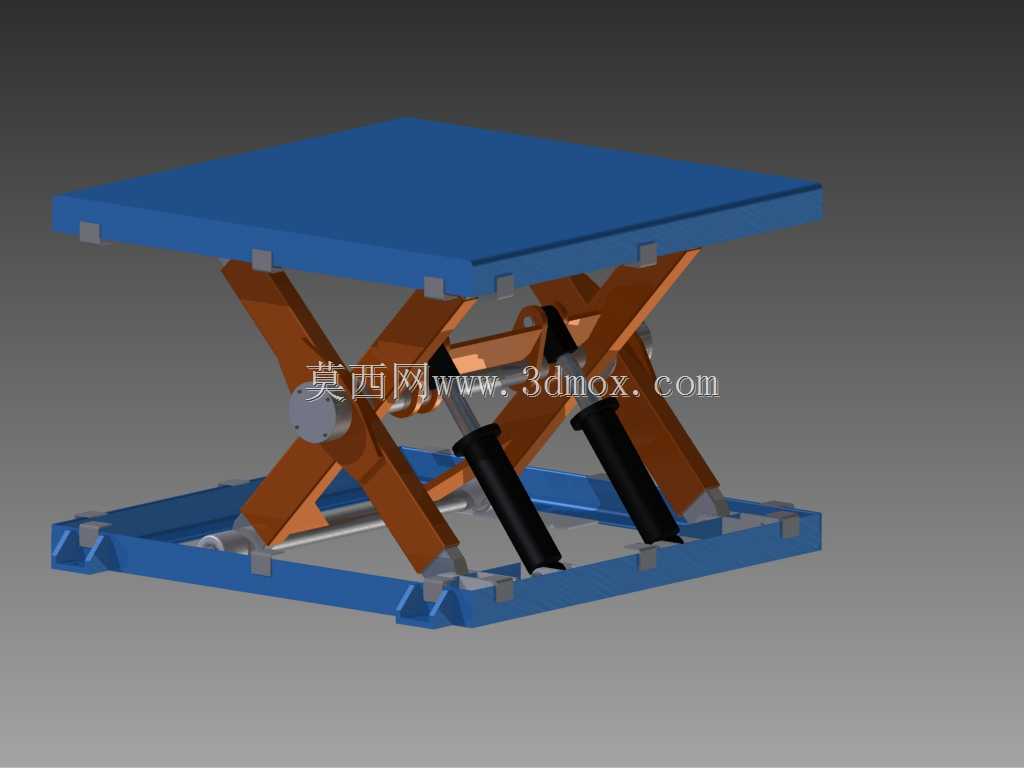

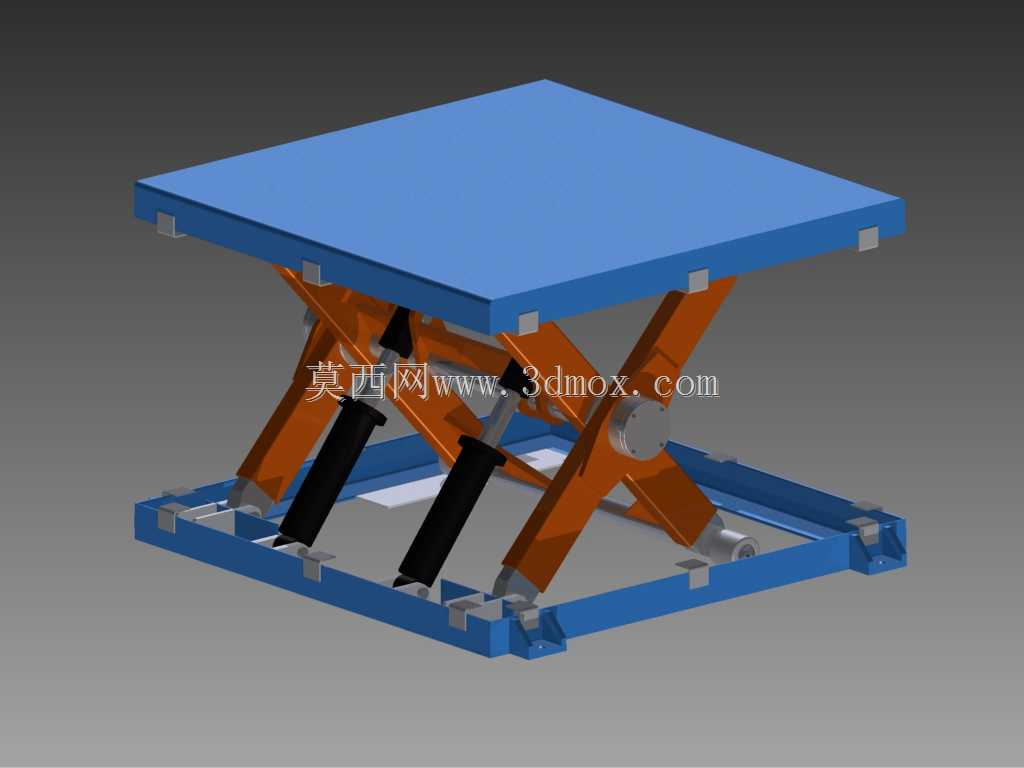

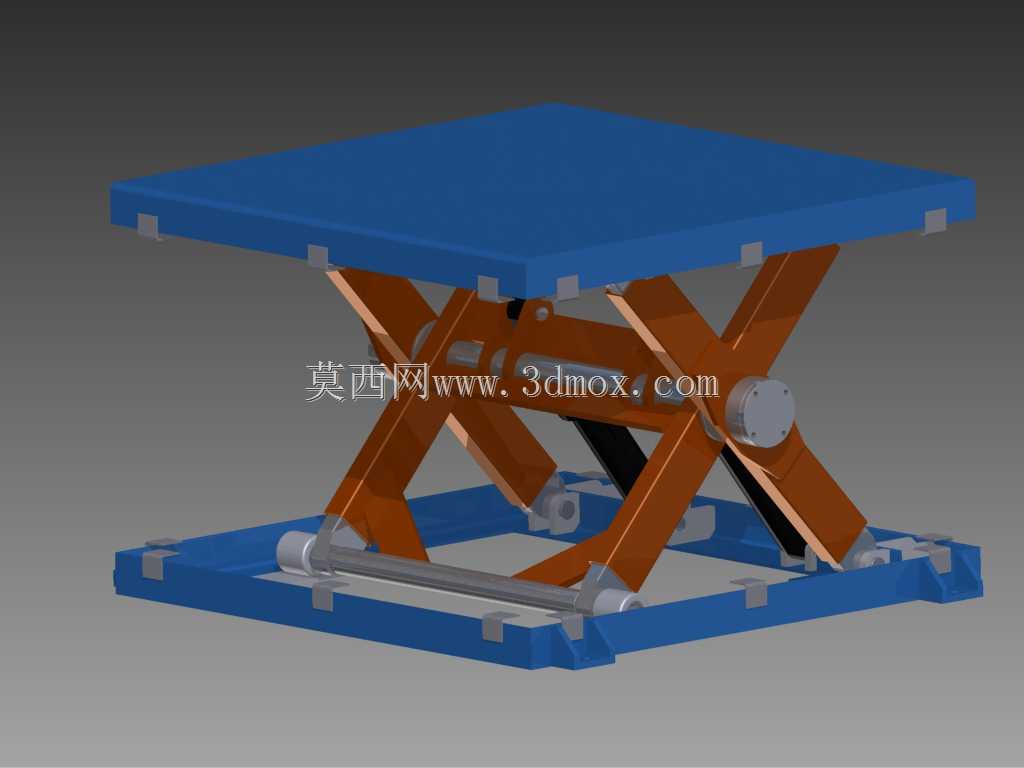

剪叉式液压升降承载作业平台结构

这款剪叉式升降承载结构，在车间物料转运、工位高度适配、重型工件举升场景中有着极高的适配性，日常生产里常用来解决不同工位间的高度差对接问题，比如装配线旁的工件托举、仓储区域的重物码放辅助、设备检修时的作业面抬升，都能依靠这类结构稳定完成作业。从结构设计逻辑来看，采用双层交叉剪臂作为核心传力构件，剪臂铰接点做了加厚轴套配合，避免长期重载铰接位置出现旷量，上下两端分别与顶部承载台、底部基座通过滑动副配合，剪臂开合过程中，滑动端沿着基座与台面上的导向槽移动，保证升降过程全程无偏摆。驱动部分采用横向布置的液压执行元件，缸体端铰接在底部剪臂固定侧，活塞杆端连接另一侧剪臂的滑动铰接点，液压驱动的特性本身就具备自锁能力，举升过程中不会因为负载波动出现骤降，配合剪臂的力学放大效应，能以较小的缸径输出足够的举升力。顶部承载台采用整板加厚结构，边缘预留了工装安装的固定点位，不管是放置无盖储水塔这类重型容器，还是加装夹具固定加工工件，都能保证连接刚性，台面边缘做了包边强化，避免长期磕碰出现变形。底部基座同样采用框架式焊接结构，四个角预留了地脚安装孔，可以直接固定在混凝土地面，也可以加装脚轮做成移动款适配多工位流转需求。尺寸边界上，台面长宽为1100mm×1100mm，最低闭合高度800mm，额定承载能力达到800kg，这个参数区间刚好覆盖大多数中小吨位的举升需求，不会因为参数冗余造成结构浪费，也不会因为承载余量不足留下安全隐患。设计过程中对剪臂的受力做了针对性优化，剪臂采用型钢焊接成型，截面抗弯模量经过校核，在最大伸出高度时，剪臂的弯曲变形量控制在允许范围内，不会出现台面倾斜的情况。铰接位置的销轴采用调质处理，表面做硬化耐磨层，配合自润滑轴套，长期往复升降也不会出现过度磨损导致的间隙过大。液压管路的布置沿着剪臂内侧走线，加装了防护拖链，避免剪臂开合过程中挤压、磨损管路，液压回路中设置了节流阀，可以根据实际作业需求调整升降速度，避免快速升降带来的负载冲击。这类结构在实际使用中，相比单臂举升、导轨式升降结构，有着更小的闭合高度占用，同等举升行程下，收纳后的体积更紧凑，对于车间空间有限的场景非常友好，而且剪叉结构的支撑点分布在台面四个角附近，负载放置时的偏载容忍度更高，即使工件没有完全放在台面中心，也能稳定支撑，不会出现侧翻风险。
