卫浴双槽带沥水台钣金接收器结构设计

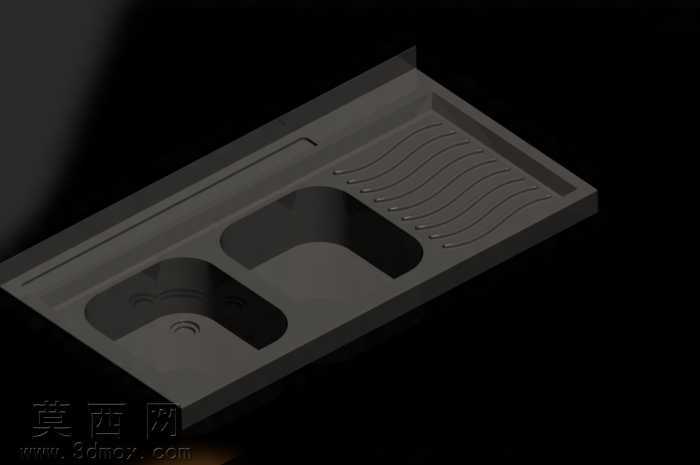

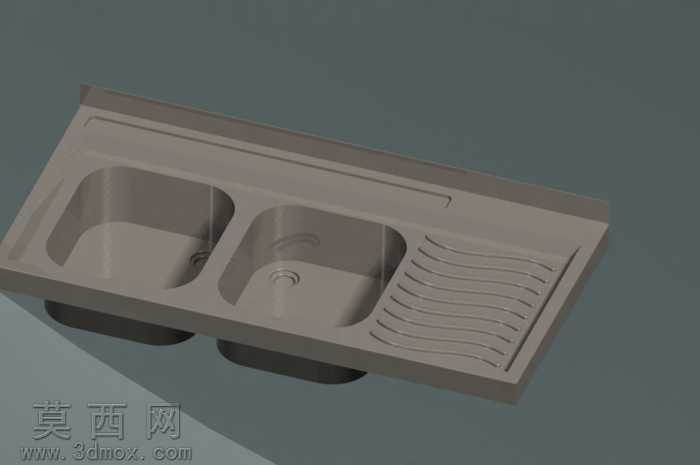

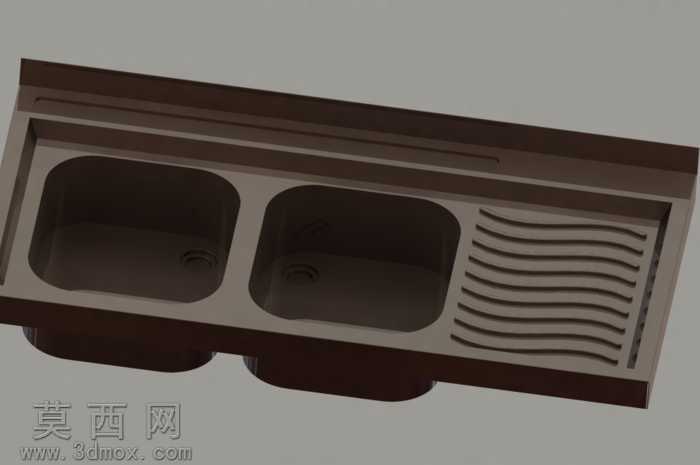

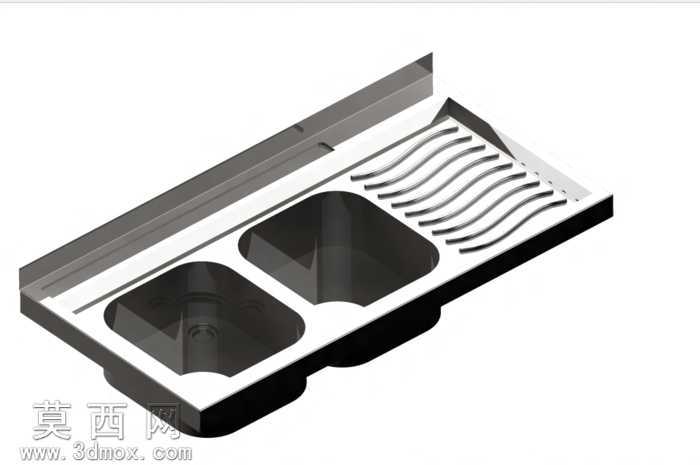

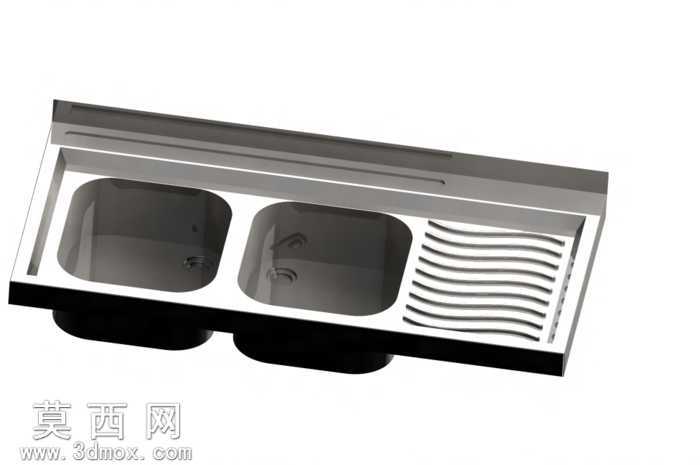

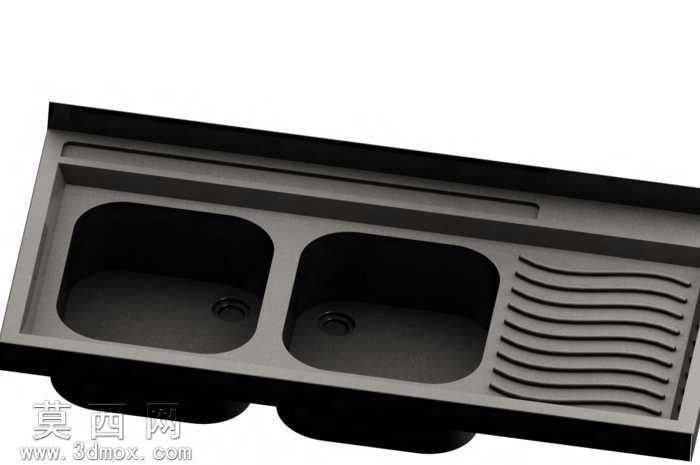

本作品为卫浴场景使用的钣金类接收器结构，采用三维参数化建模方式完成全流程设计，建模过程中严格遵循钣金加工的工艺规范，对每一处折弯、裁切、压型结构都做了工艺可行性校验，避免出现无法落地加工的结构设计。整体结构采用一体化钣金裁切折弯成型思路，主体设置两个下沉式槽体结构，槽体边缘做了圆滑过渡的压边处理，既能够提升槽体的结构强度，避免长期使用出现边缘变形，也能够去除裁切后的锐边，提升装配和使用过程的安全性。槽体旁侧设置波浪形沥水格栅结构，格栅的弧度、间距经过反复调整，既保证沥水的通畅性，也能够对放置的卫浴物件起到防滑承托的作用，格栅与主体结构采用一体冲压成型，无需额外焊接拼接，减少后续加工工序。建模过程中对钣金的壁厚做了统一设定，所有折弯处都预留了符合加工标准的折弯圆角与止裂槽，避免折弯过程中出现板材开裂的问题，同时对各部分的装配公差做了合理预留，保证后续与其他卫浴组件装配时的契合度。材质设定上选用常用的卫浴钣金基材，表面做哑光防腐蚀处理的材质效果渲染，还原真实产品的表面质感，渲染过程中调整了光影角度，清晰展现槽体的深度、格栅的弧度以及整体的结构层次，让观看者能够直观理解产品的结构形态与功能分区。设计思路上充分结合卫浴场景的使用需求，双槽结构可实现不同功能的分区使用，沥水区域可临时放置洗浴用品，整体结构无多余的复杂造型，在满足使用功能的前提下尽可能简化加工流程，降低生产制造成本，同时一体化的结构也减少了拼接缝隙，便于日常使用中的清洁打理，避免缝隙处积存污渍。
