多通道移液管精密执行组件结构设计

在生物检测、化学分析、医药研发类实验室的批量样本处理场景中，单通道移液操作的效率瓶颈始终存在，多通道移液执行组件的设计，核心就是解决96孔板、384孔板这类标准化实验耗材的批量移液需求，替代人工重复操作，降低移液过程中的人为误差，提升样本处理的通量与一致性。

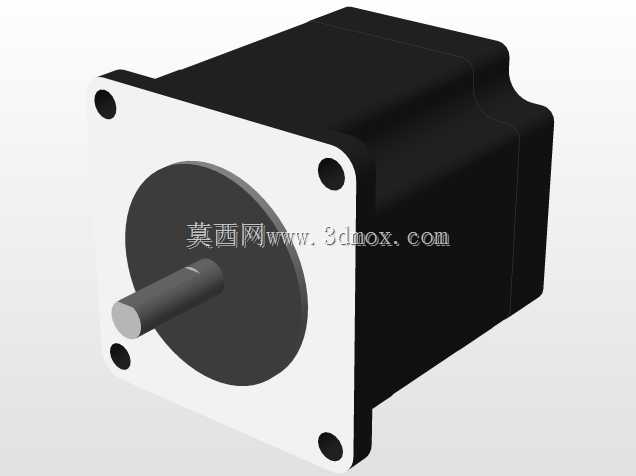

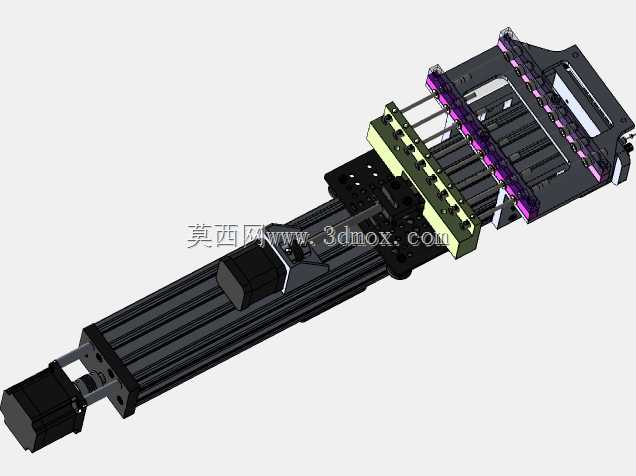

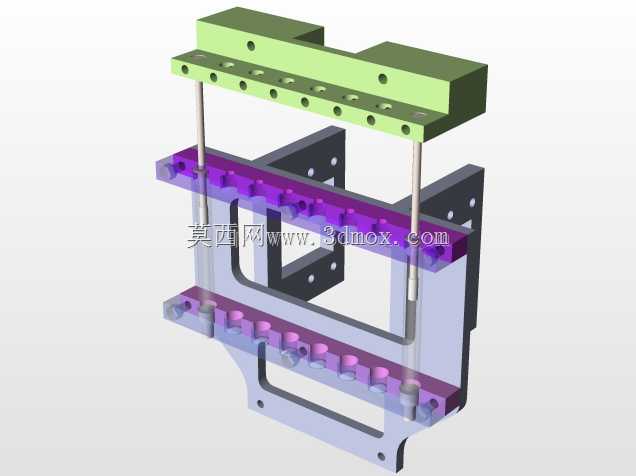

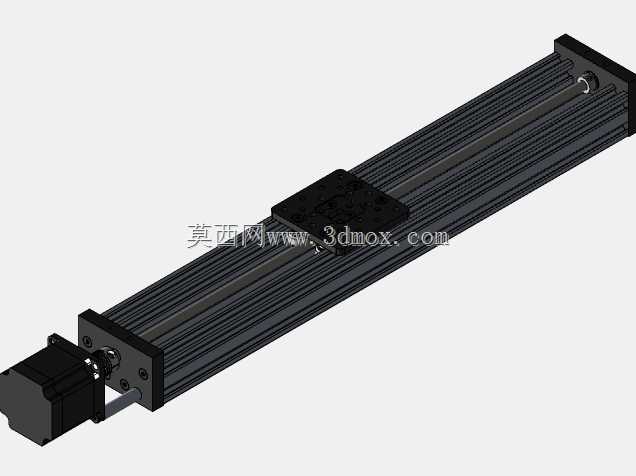

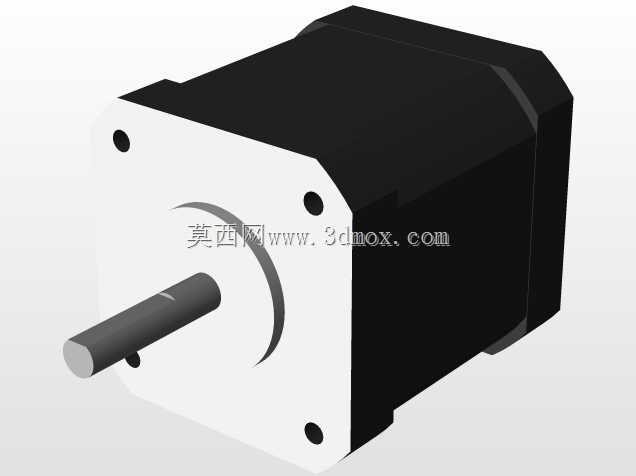

这套组件的结构设计围绕移液动作的精准性与同步性展开，整体采用立式长轴布局，上部集成驱动单元，通过线性传动结构将动力传递至下部的移液枪头安装位，可同时带动多根移液通道完成同步升降动作，保证各通道的吸液、排液行程一致，避免不同通道间的液量差超出实验允许误差范围。组件中部设置了多组导向定位结构，采用直线导轨配合滑块的导向形式，限制移液通道升降过程中的径向晃动，保证枪头能够精准对准孔板的孔位，减少撞板、枪头弯折的故障概率。

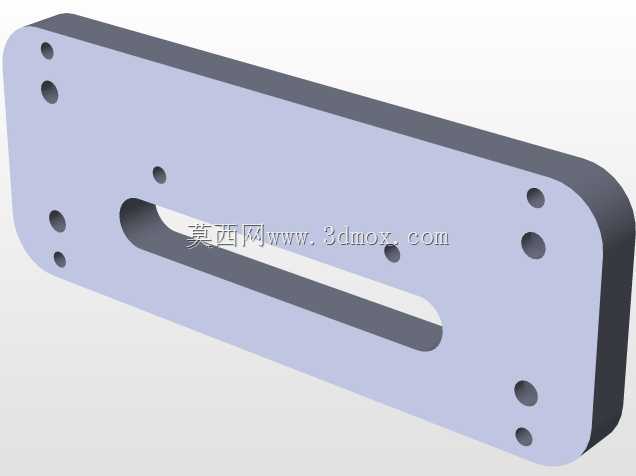

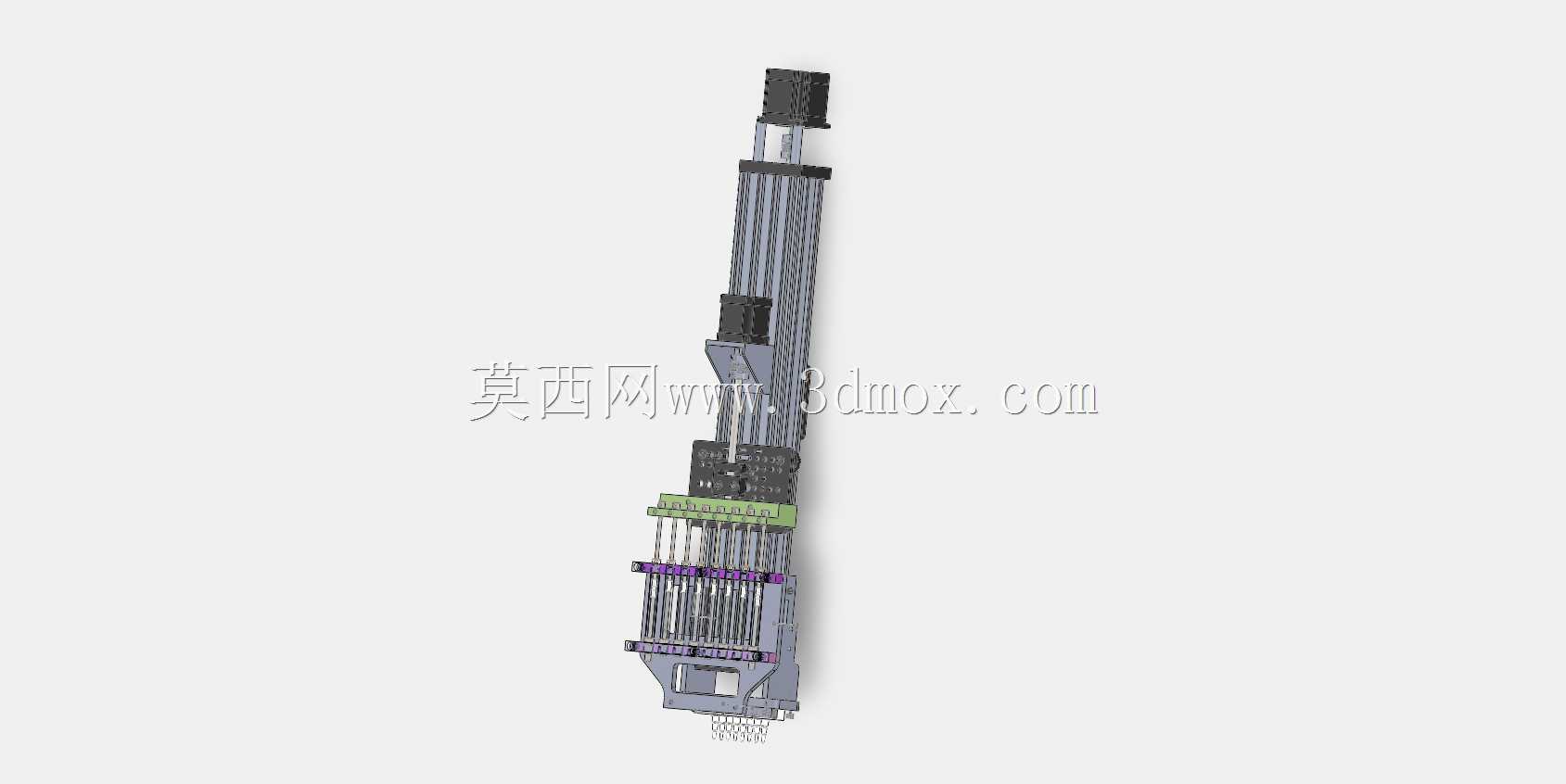

从安装边界来看，组件整体为窄长型立式结构，横向占用空间小，可适配多组并排安装在全自动移液工作站的运动横梁上，满足更高通量的移液需求；安装接口采用标准化的连接法兰设计，可直接匹配常见的实验室自动化设备的运动轴安装位，无需额外设计转接结构。各移液通道的间距严格匹配标准孔板的孔心距，保证枪头与孔位的同轴度，在移液过程中不会触碰孔壁造成样本交叉污染。

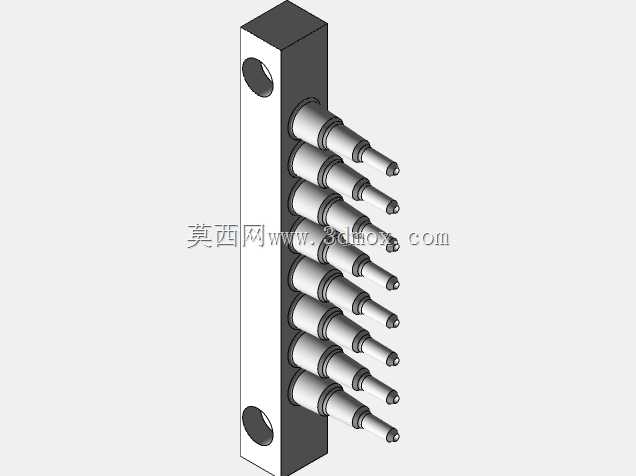

设计过程中针对移液的动作逻辑做了结构适配，组件下部设置了独立的枪头挂载与脱卸结构，可配合设备的气动系统完成吸液、排液的负压控制，同时在更换枪头时能够通过脱卸结构一次性卸下所有用过的枪头，减少人工操作步骤。整体结构的运动部件做了轻量化处理，在保证结构刚性的前提下降低运动负载，提升驱动单元的响应速度与运动精度，可适配不同量程的移液需求，通过调整驱动行程即可完成不同液量的移液操作，覆盖常规实验室样本处理的常用移液量程范围。

组件的结构件多采用耐腐蚀的金属与非金属材质，可适配实验室常用的各类试剂环境，减少试剂腐蚀带来的结构损耗，延长组件的使用寿命，同时各模块采用分体式装配设计，日常维护时可单独拆卸更换磨损的导向件、密封件，降低后期维护成本。
