1英寸链板式输送设备三维结构设计

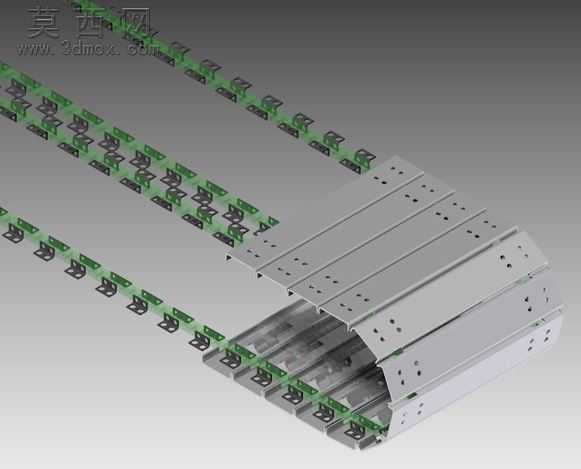

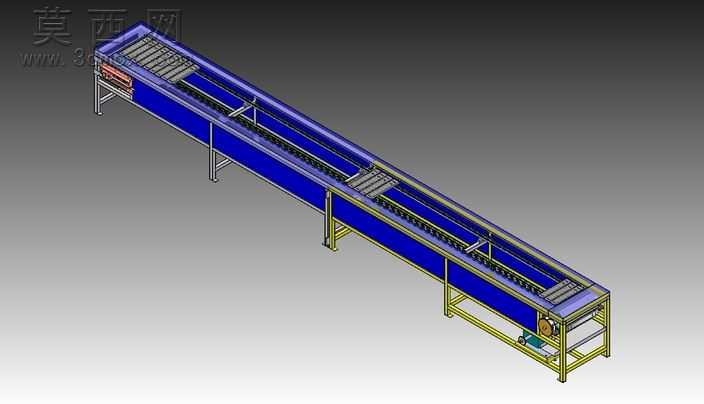

本模型为1英寸规格链板式输送机的完整三维设计成果，建模过程严格遵循机械设计规范，先从核心输送功能出发拆解整体结构，依次完成机架模块、链板输送模块、传动驱动模块、侧边防护模块的参数化建模，各部件间的装配约束完全匹配实际设备的装配逻辑，可直观呈现设备的真实运行状态。模型渲染阶段针对不同部件赋予了贴合工业实际的材质属性：支撑机架采用型钢焊接结构的金属哑光材质，还原碳钢型材的真实质感；输送链板采用耐磨金属材质，表面做防滑纹理处理，匹配板条输送面的承载特性；侧边蓝色护板采用工程塑料材质，呈现半哑光的防护件视觉效果；驱动端的传动辊、链轮等部件做了金属机加工质感处理，清晰区分不同功能部件的材质差异。结构设计上，该输送机采用分段式机架设计，底部配置可调支撑脚，可适配不同安装地面的水平度调整需求；输送面采用1英寸节距的标准板条链结构，板条间拼接间隙控制合理，既保证输送面的平整性，又能满足链式传动的弯折需求，可稳定输送各类规则或不规则的中小型工件；驱动单元布置在设备出料端，通过链轮与链条的啮合传递动力，传动路径简洁高效，同时预留了电机安装位，可适配不同功率的减速电机安装需求；设备两侧设置连续式防护挡板，可避免输送过程中物料掉落，同时对内部传动链条起到防护作用，提升设备运行的安全性。设计过程中充分考虑了设备的实用性与可制造性，所有型材规格、链板参数、链轮尺寸均选用行业通用标准件规格，无需额外开模即可完成实物加工制造；整体长条形结构布局合理，可直接对接生产线的上下料工位，适配电子装配、食品包装、五金加工等多个行业的物料输送需求，模型完整保留了各部件的建模参数，可根据实际输送长度、载重需求进行快速参数调整，缩短同类输送设备的设计开发周期。
