可调节挡边爬坡带式输送机结构

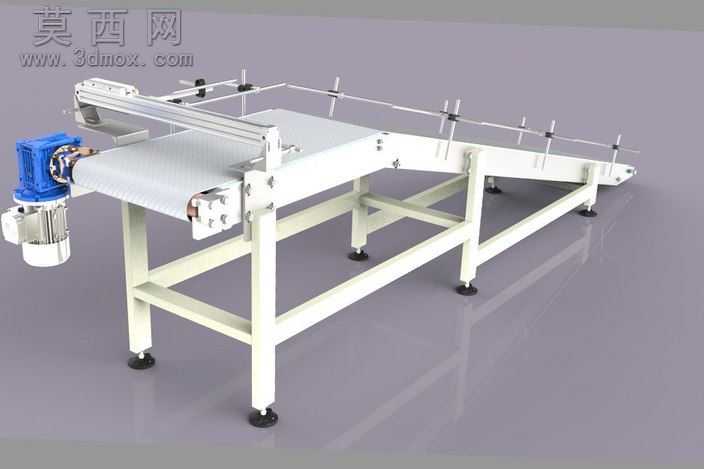

本模型为带爬坡段的带式输送机三维设计，整体采用模块化建模思路完成，在三维建模过程中严格遵循机械设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型首先完成主体机架的搭建，机架采用方管型材焊接结构的设计逻辑，建模时通过拉伸、装配约束完成型材的拼接，底部配置可调脚杯结构，可实现设备水平度的微调，适配不同平整度的安装地面，脚杯与机架的连接采用螺纹配合结构，建模时还原了螺纹旋合的装配关系，保证结构逻辑的合理性。输送段分为水平进料段与倾斜爬坡段两部分，两段机架采用刚性连接结构，过渡位置做了圆弧过渡处理，避免输送带在变向位置出现硬折损，延长输送带的使用寿命。驱动单元布置在水平段端部，采用电机搭配蜗轮蜗杆减速机的驱动方案，建模时还原了减速机与驱动辊筒的轴连接结构，以及电机、减速机的安装支座结构，保证动力传输路径的结构合理性。输送带采用白色食品级模组带材质，渲染时赋予了哑光半透明的塑料材质质感，还原模组带的表面纹理特征。设备上方沿输送方向布置了多组可调挡边机构，挡边通过立杆与机架上的安装横梁连接，立杆上设置了可调锁紧结构，可根据输送物料的尺寸调整两侧挡边的间距，避免物料在输送尤其是爬坡输送过程中出现偏移、掉落的问题，建模时还原了挡边的调节滑槽、锁紧旋钮的细节结构，保证可调功能的结构可实现性。辊筒部分分为驱动辊、从动辊与支撑托辊，从动辊端配置张紧调节结构，可通过调整螺栓调整辊筒间距，实现输送带张紧度的调节，建模时对张紧螺栓、调节滑槽的细节做了完整呈现。整体渲染采用工业产品展示的布光方案，金属机架赋予了白色喷塑的材质质感，驱动单元的减速机赋予蓝色烤漆材质、电机赋予银灰色金属漆材质，脚轮赋予黑色橡胶与金属底座的组合材质，各部件材质区分清晰，装配关系明确，完整还原了该款带式输送机的结构特征与功能设计，可用于输送设备的结构参考、方案展示以及相关教学演示使用，模型的各部件均为可编辑的参数化结构，可根据实际输送需求调整段长、倾角、挡边间距等参数，适配不同的物料输送场景。
