立式板材折弯成型工装结构

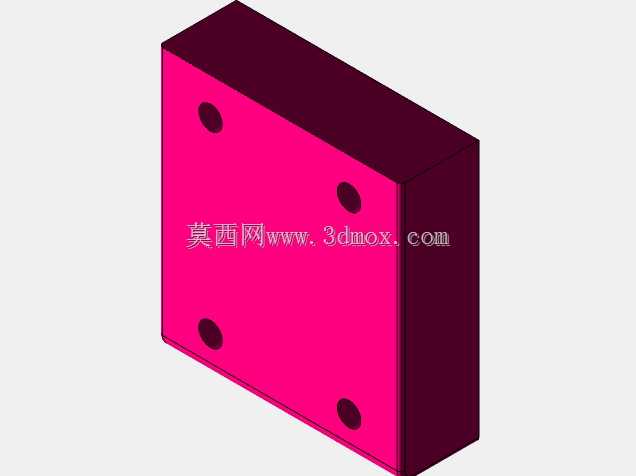

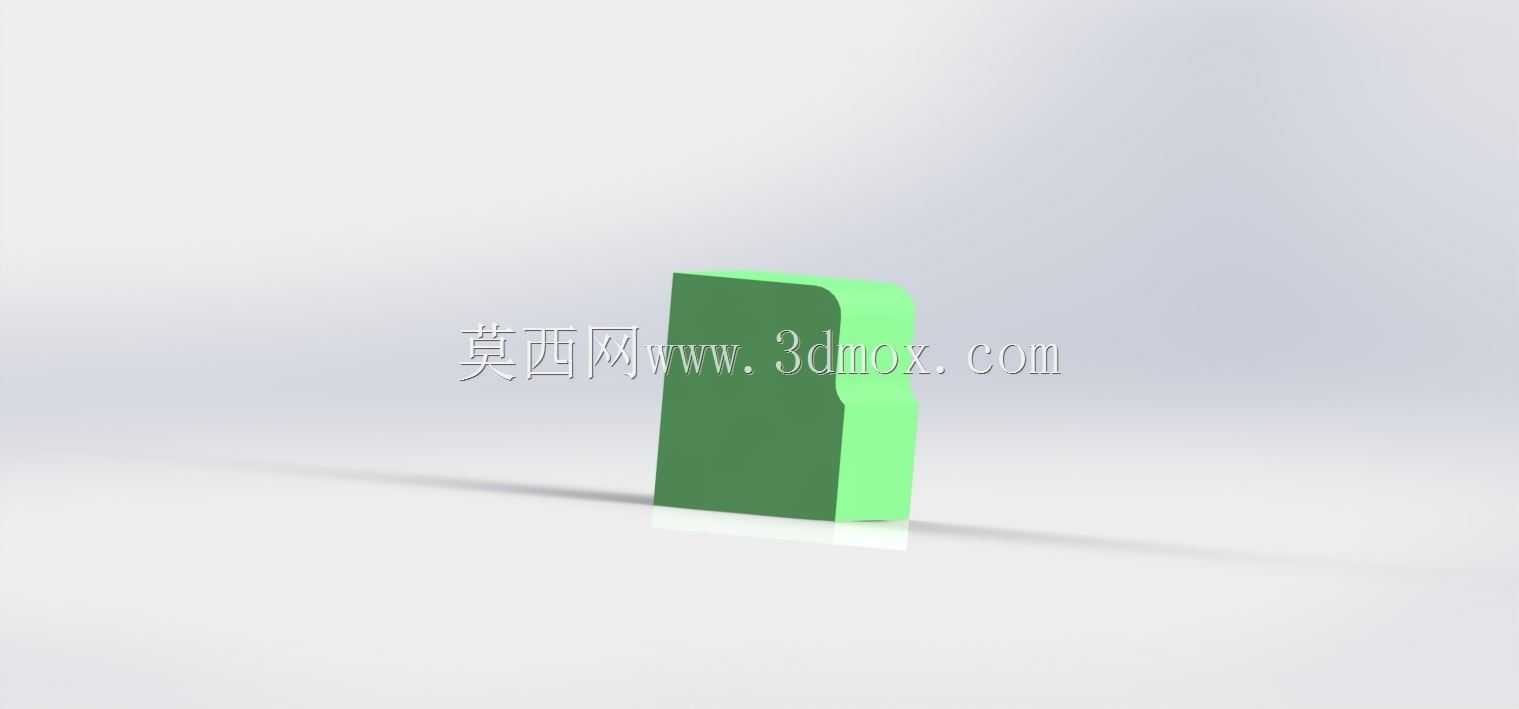

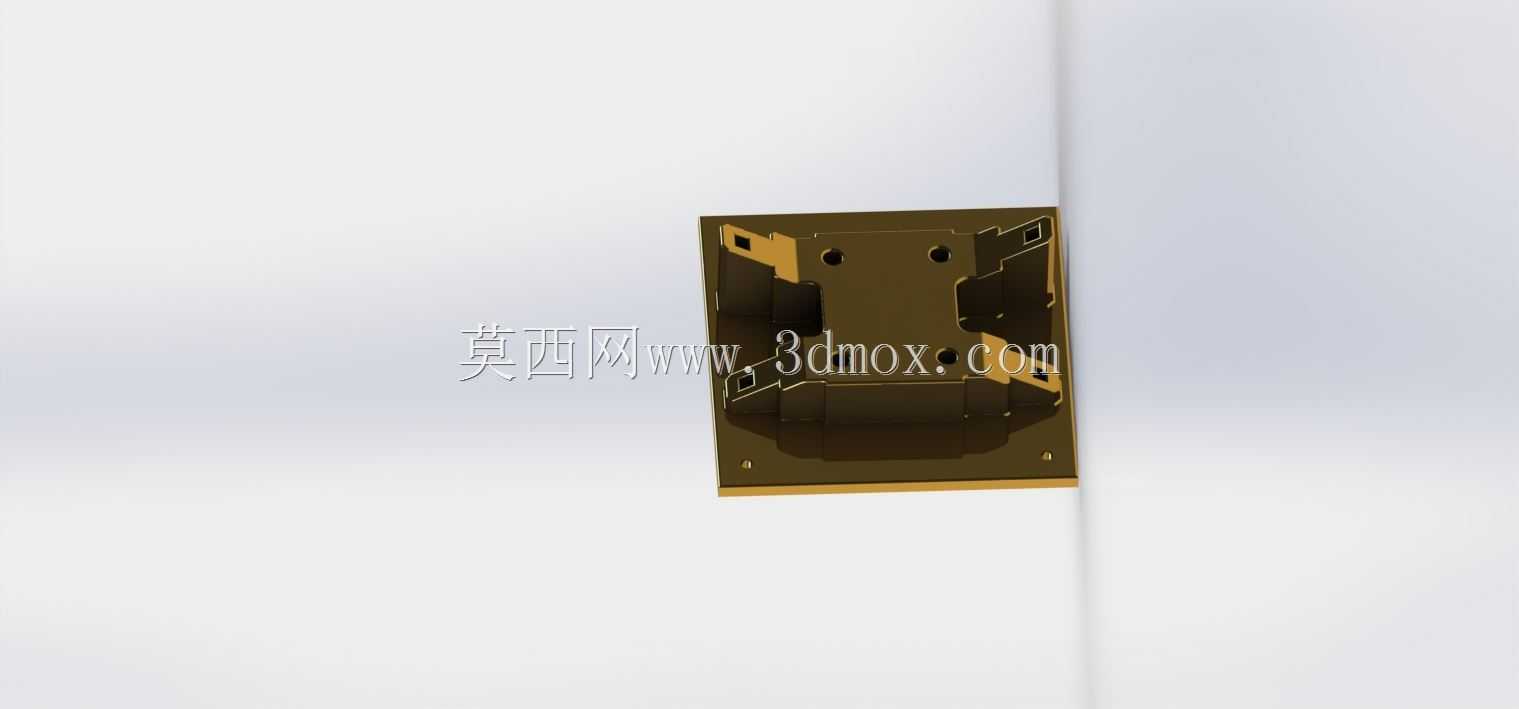

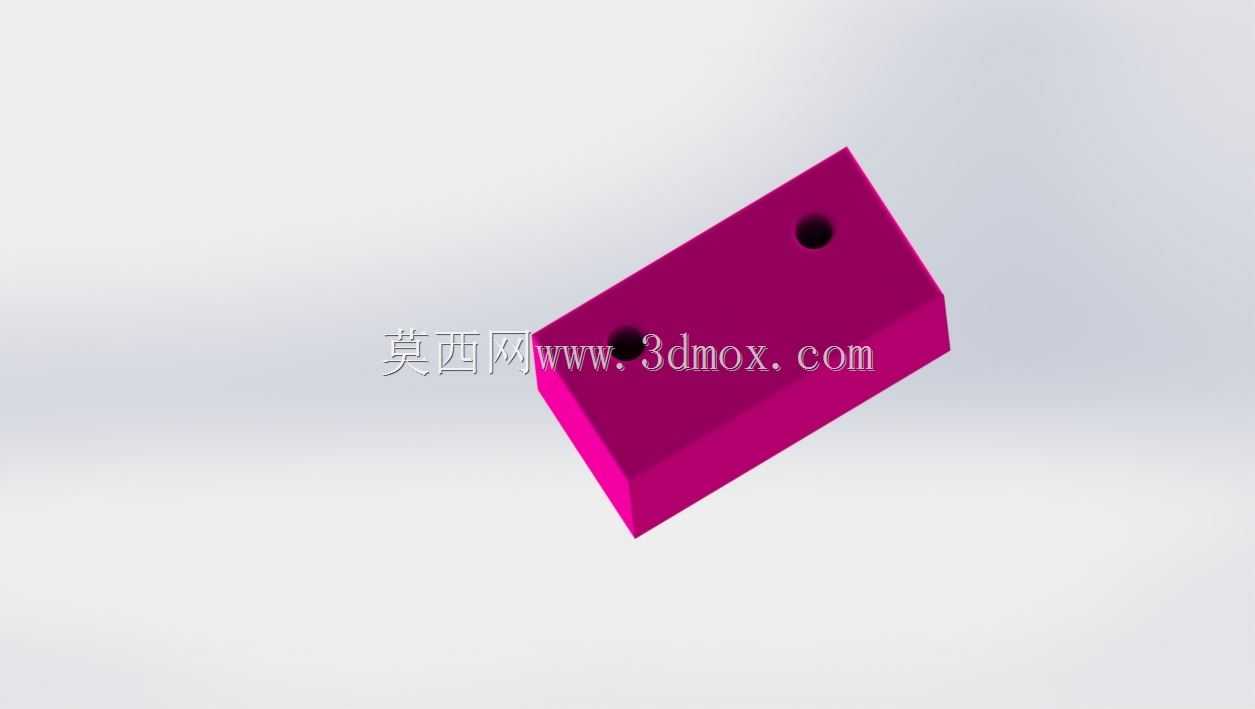

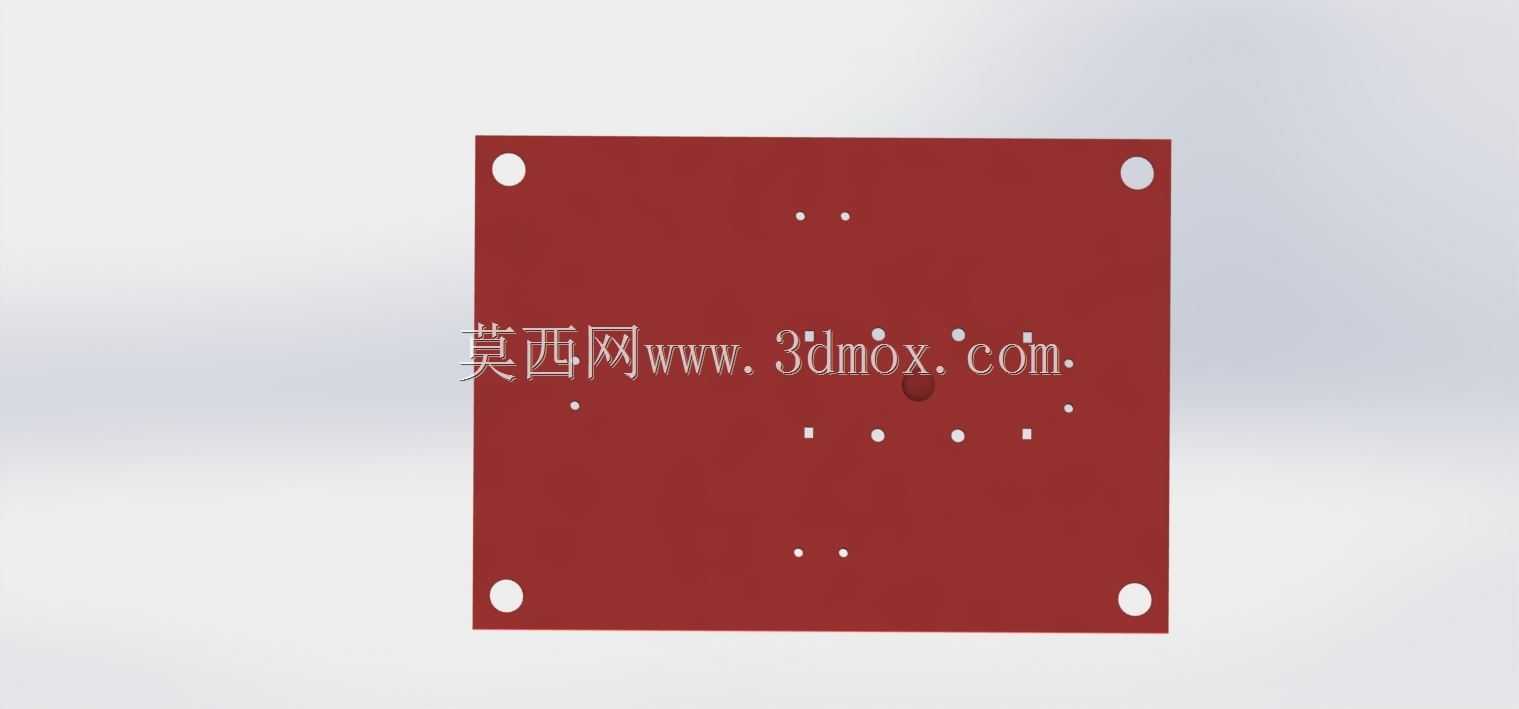

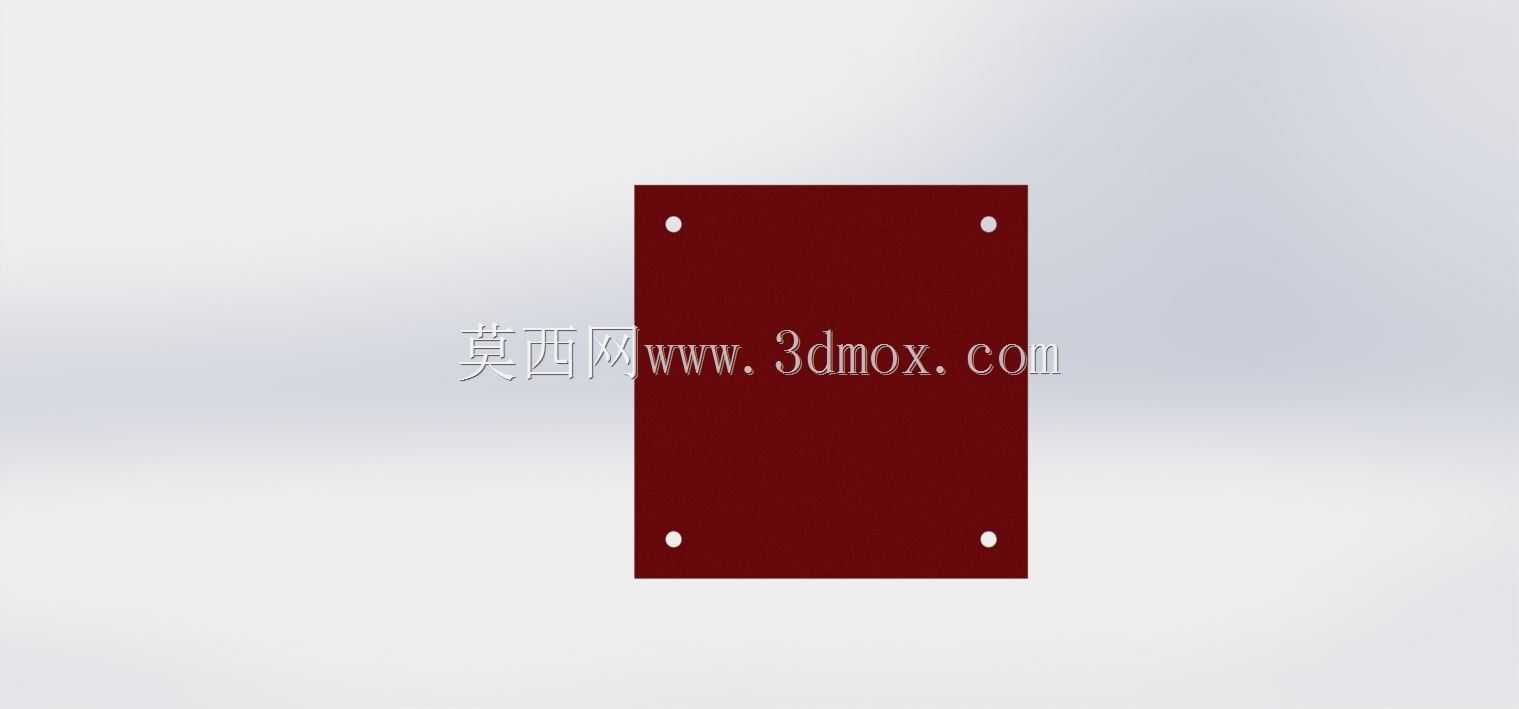

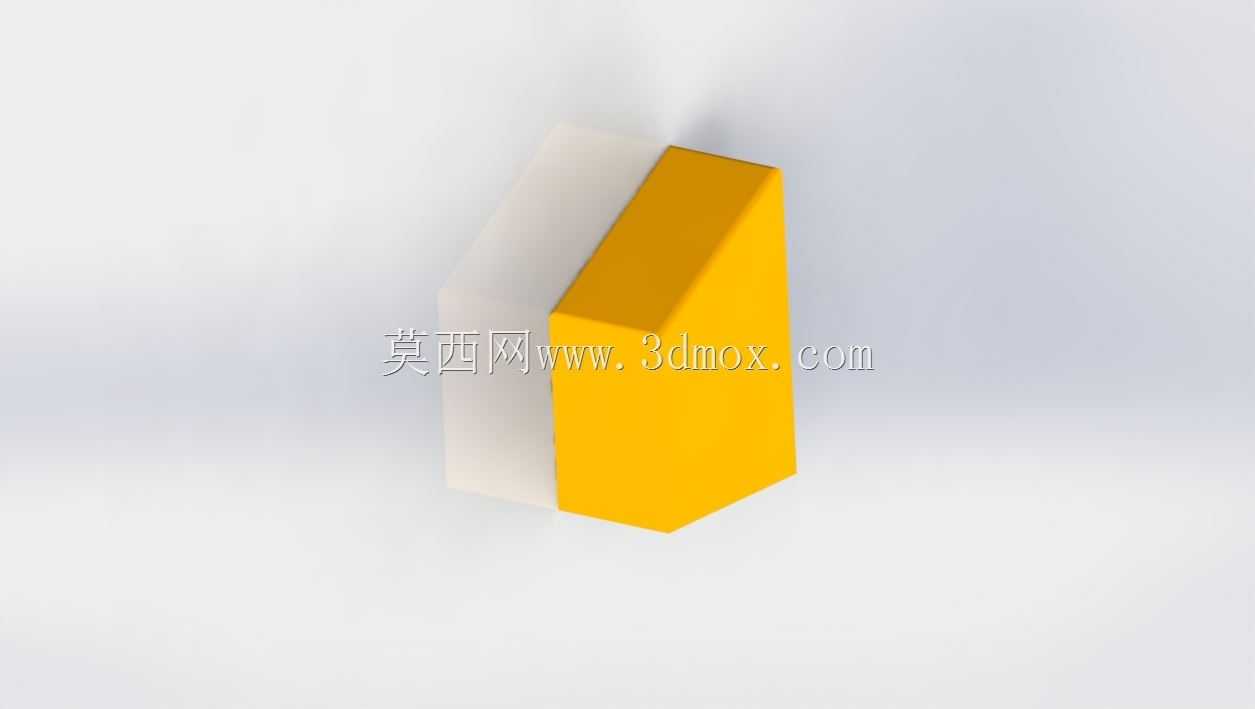

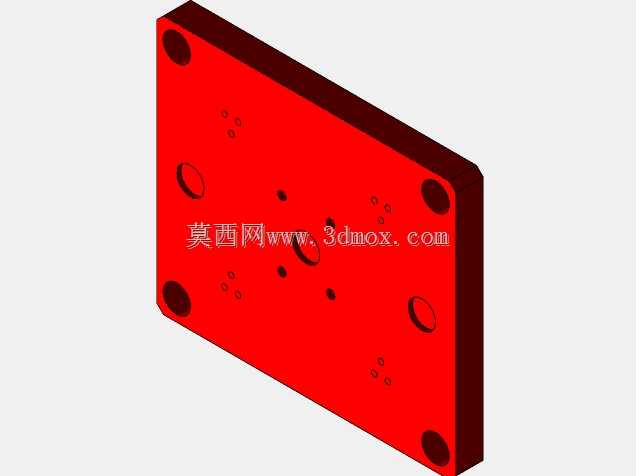

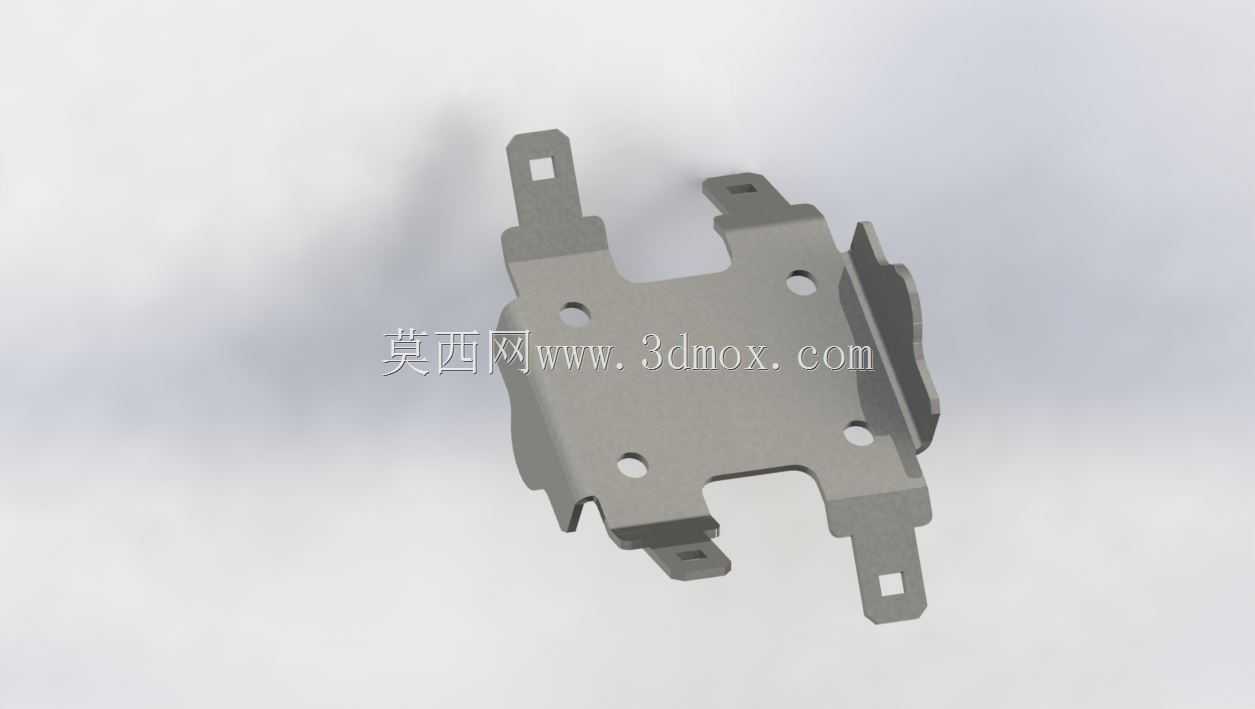

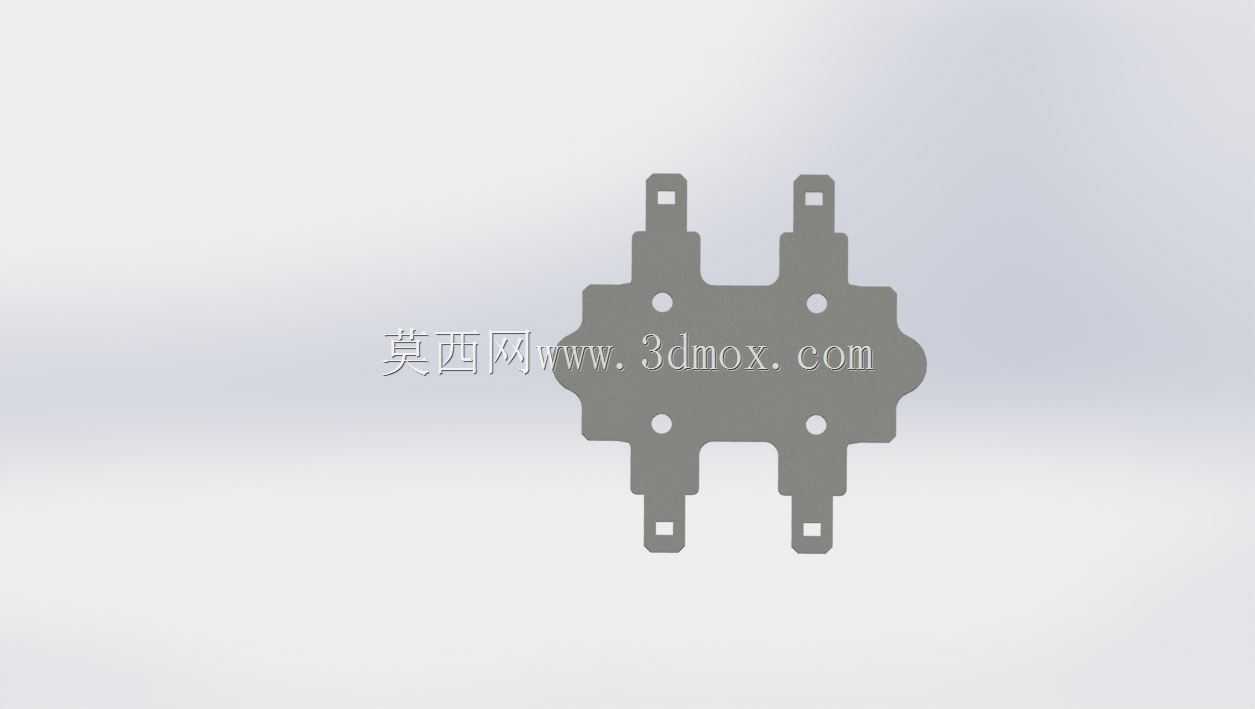

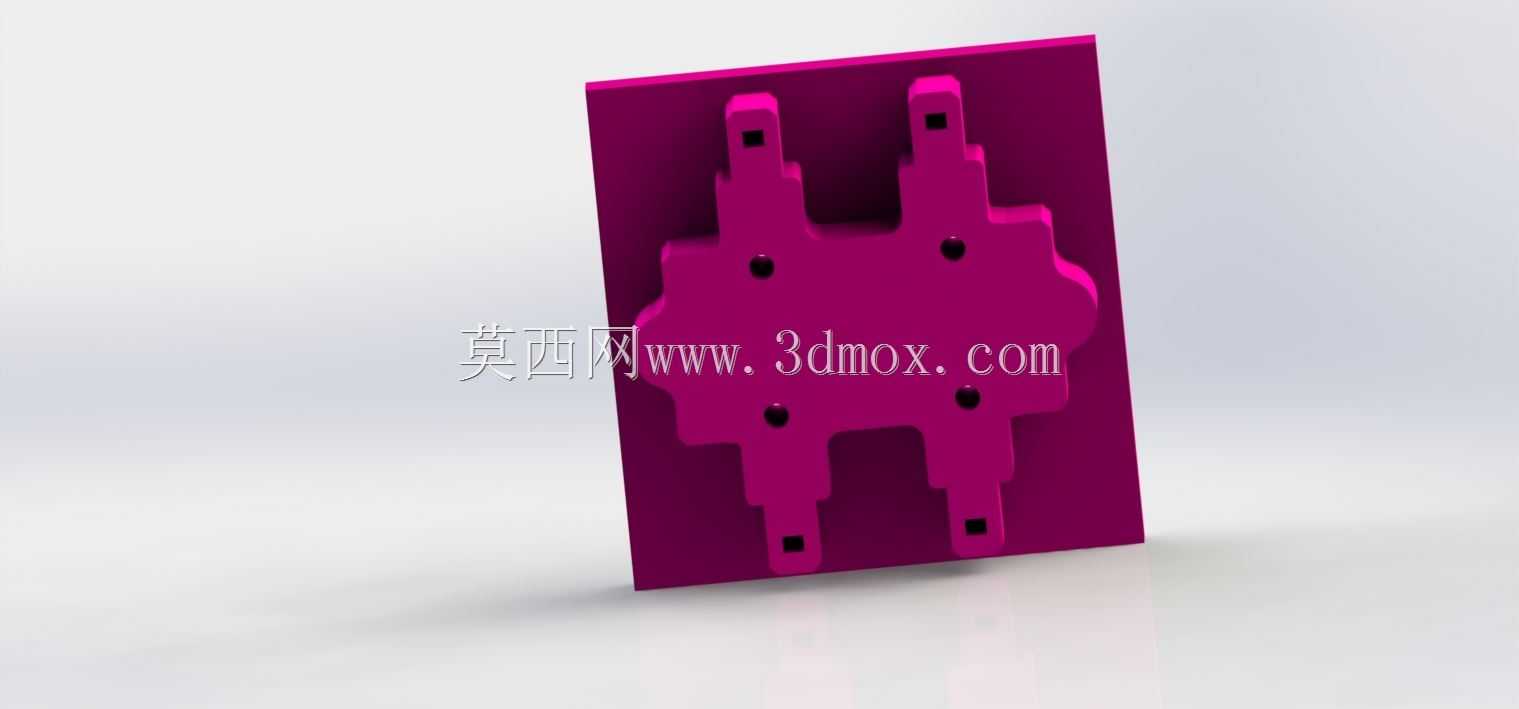

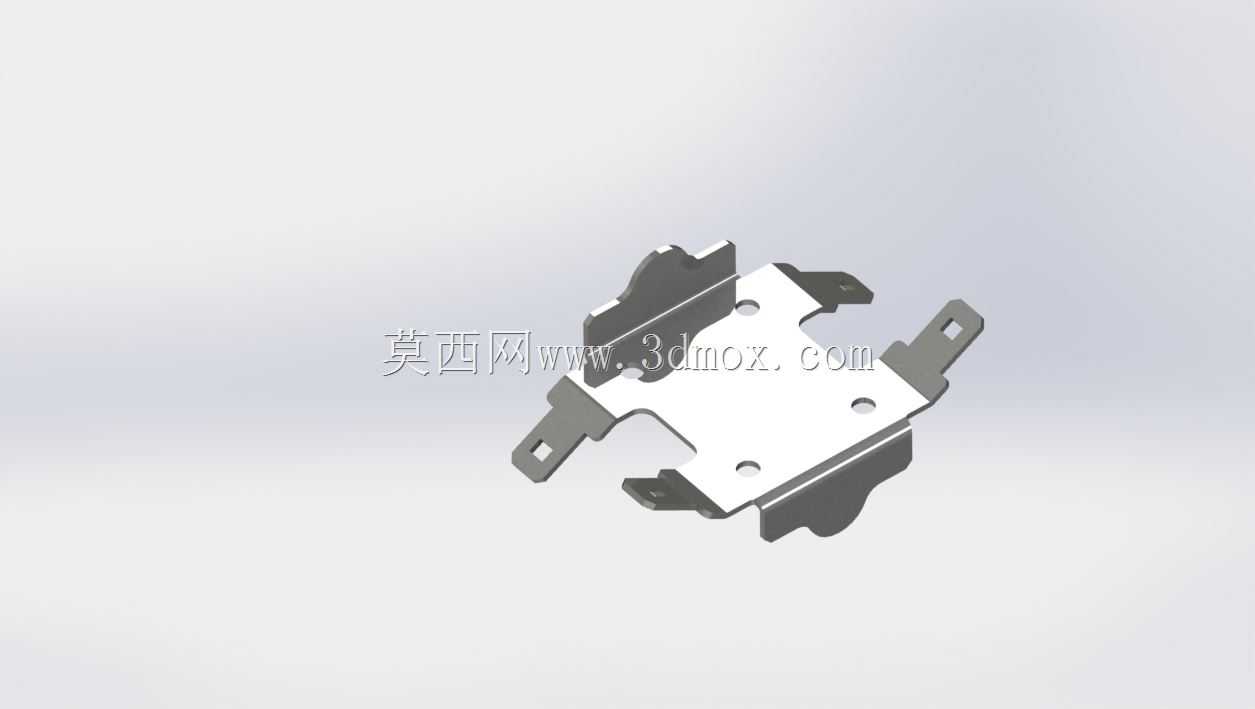

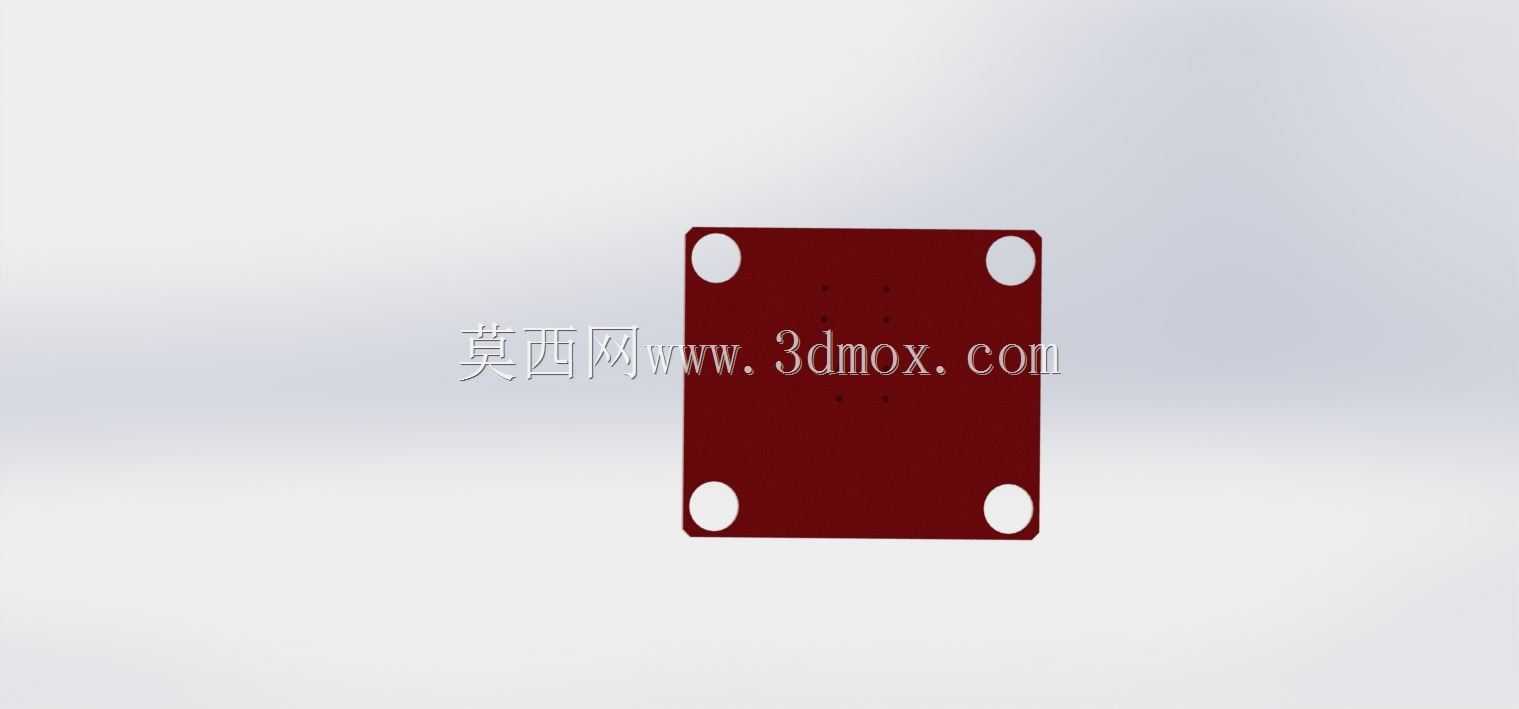

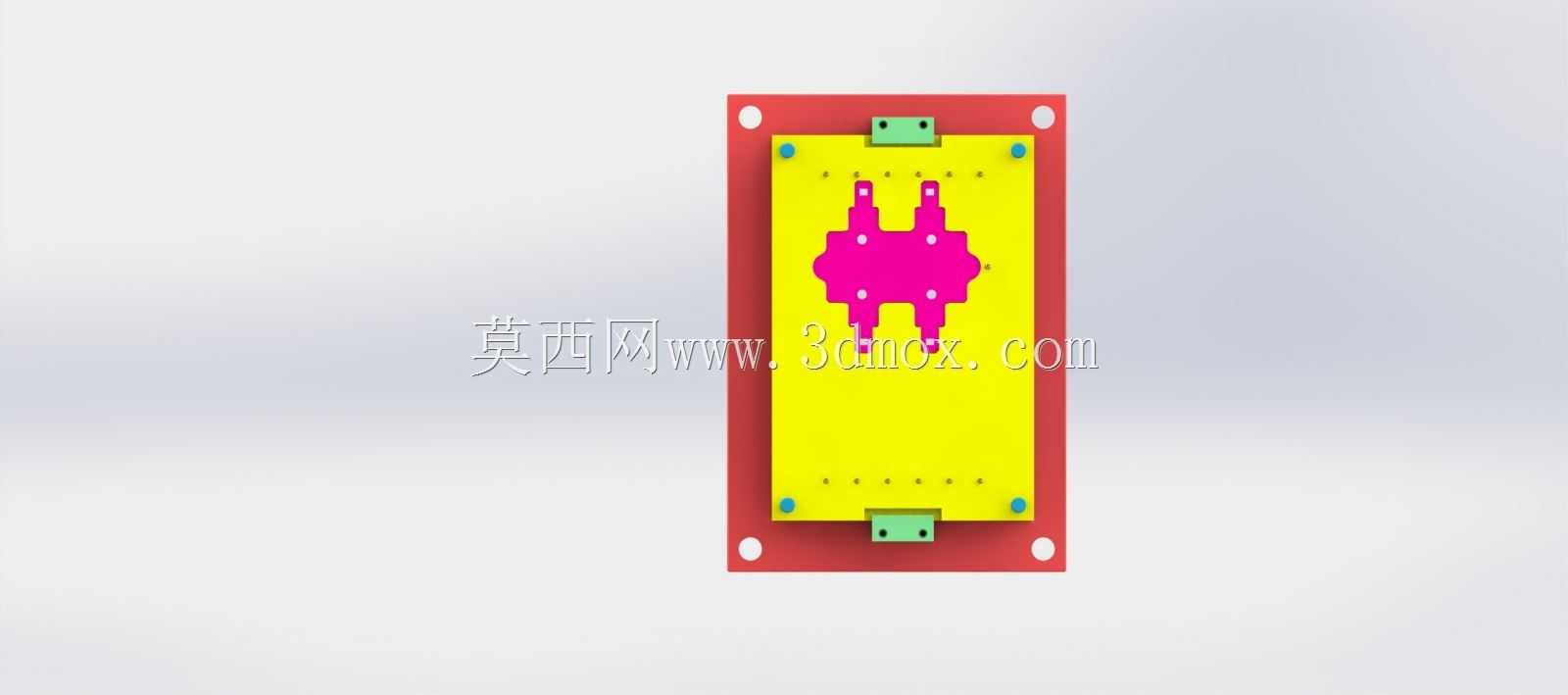

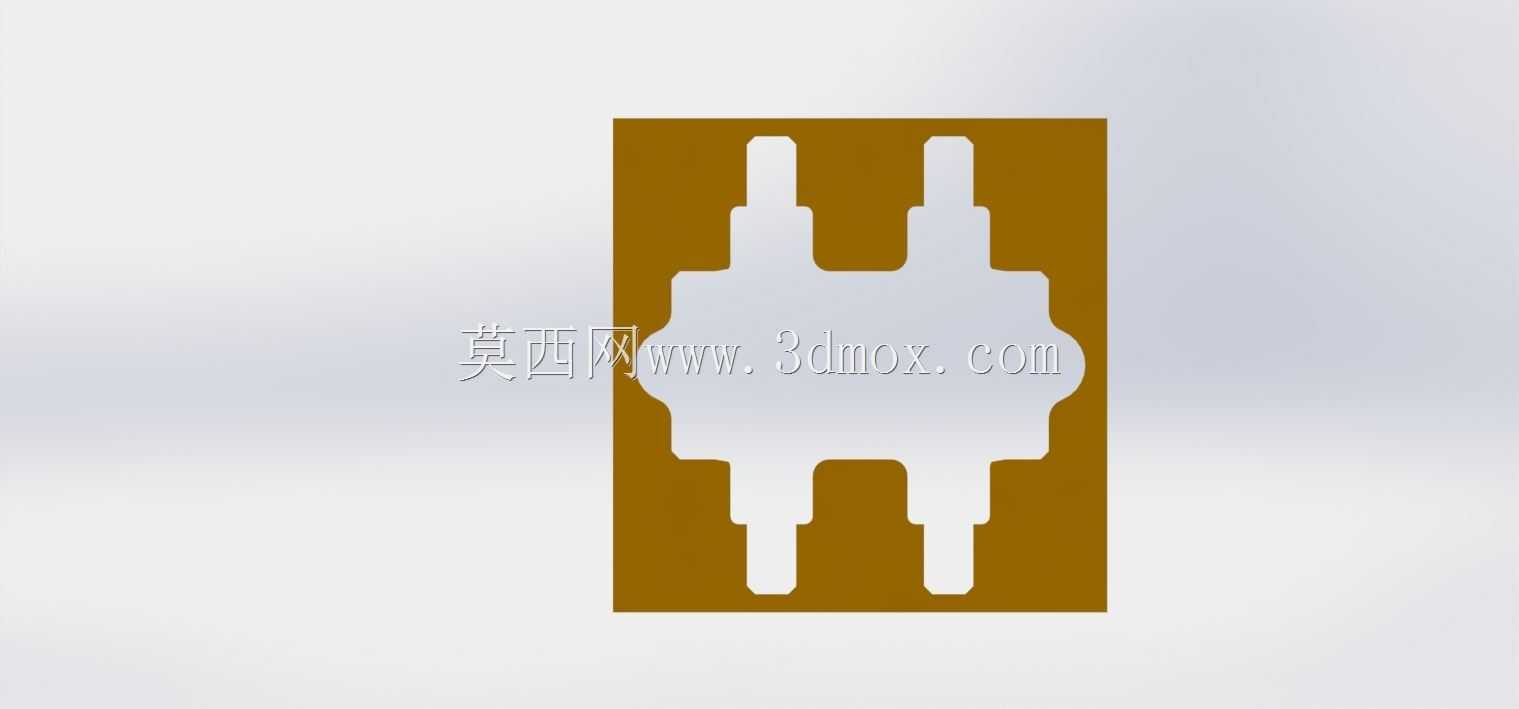

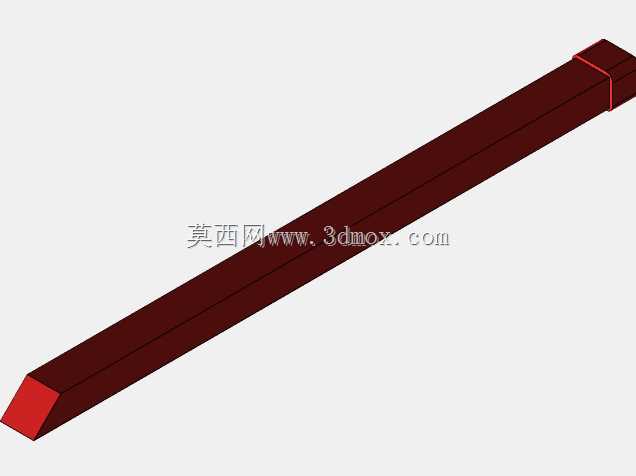

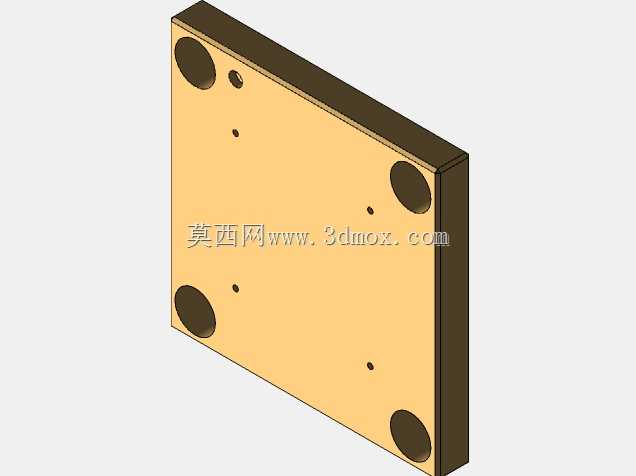

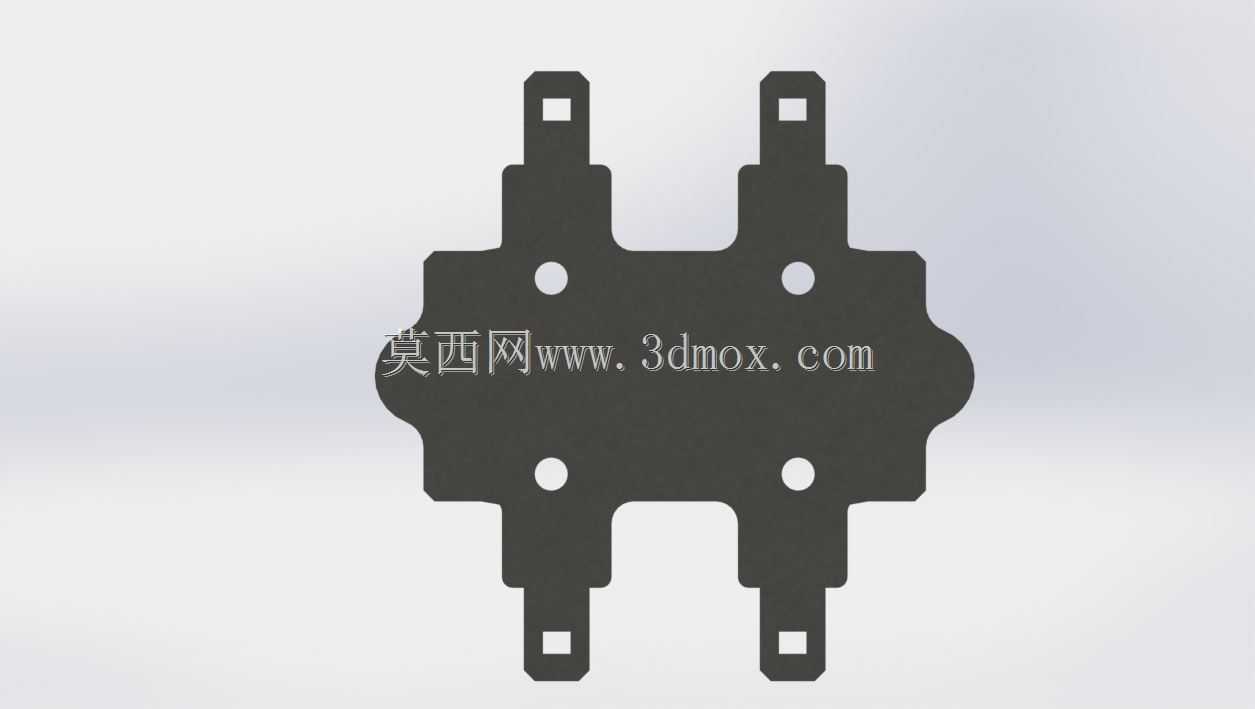

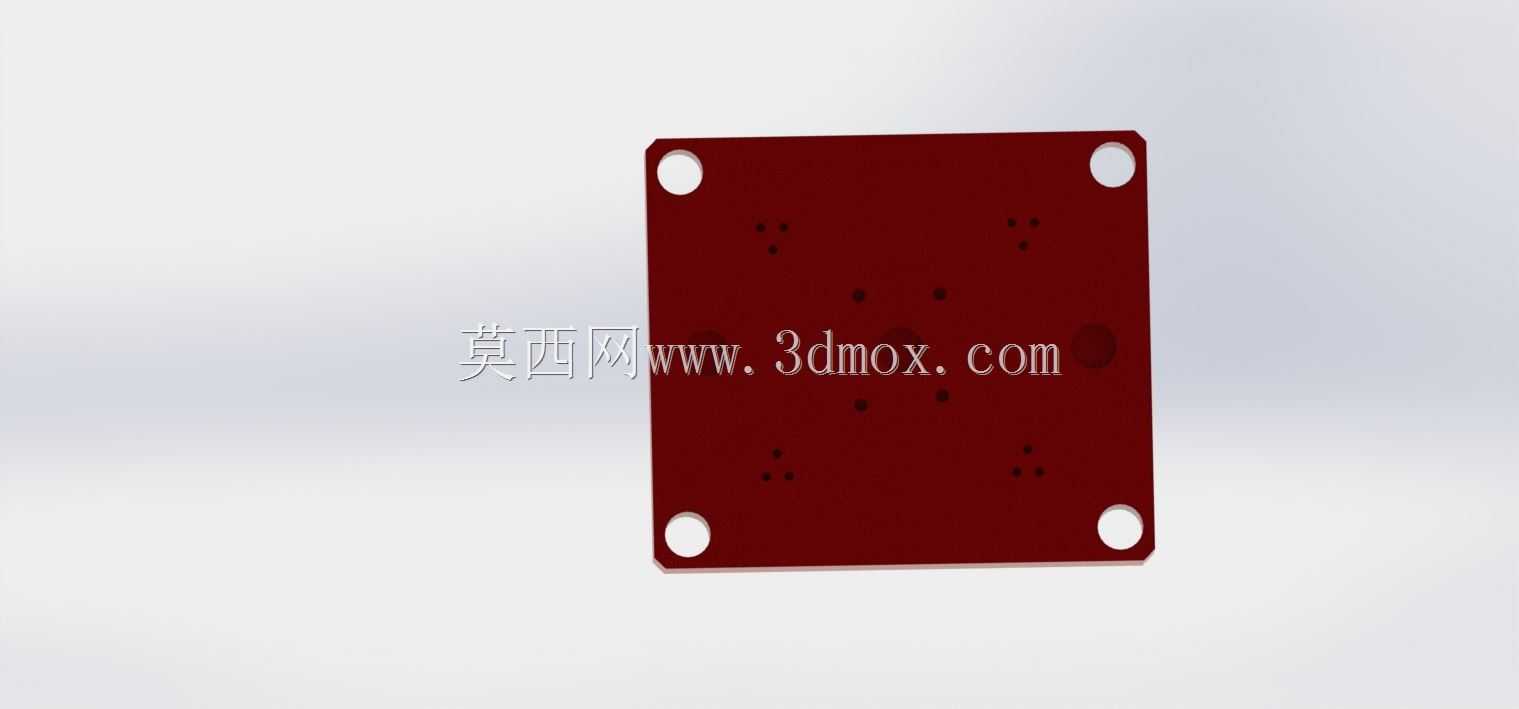

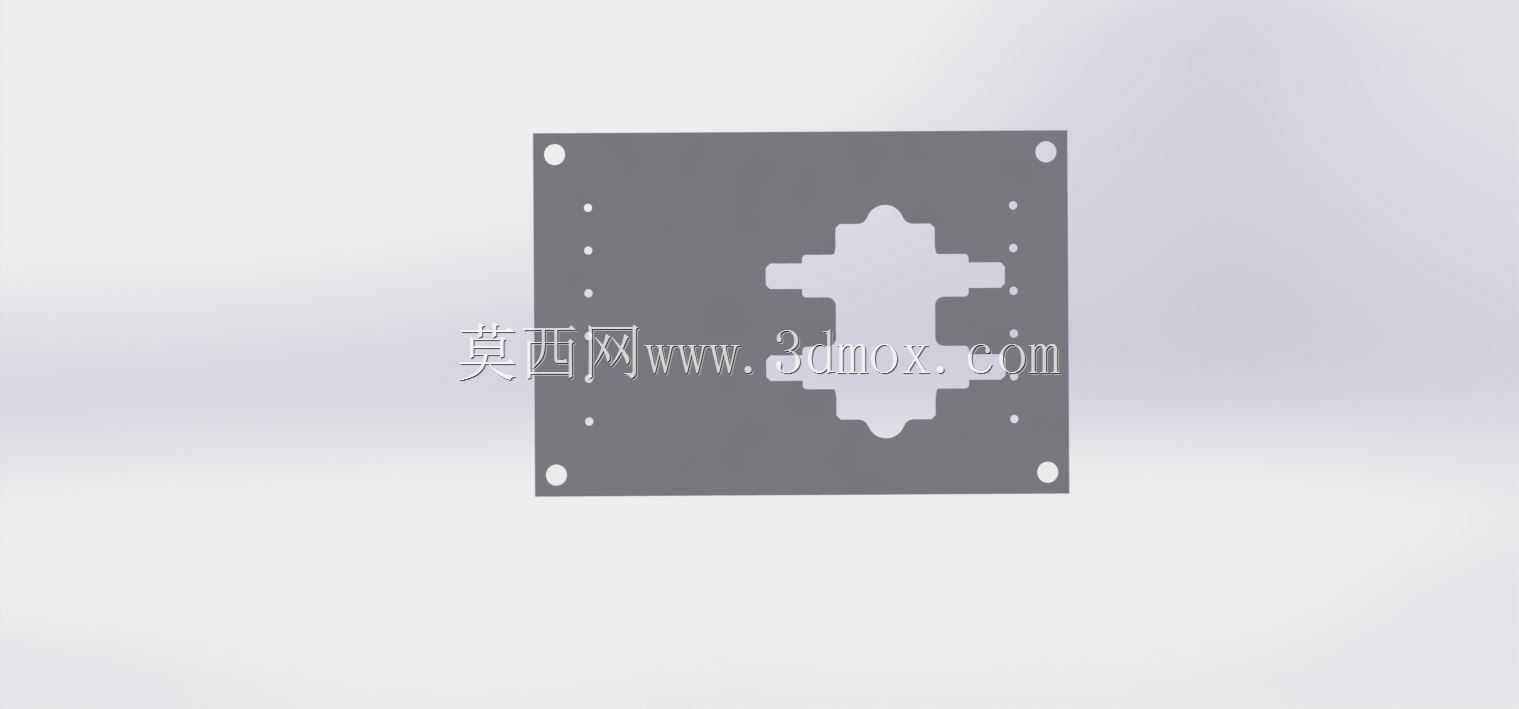

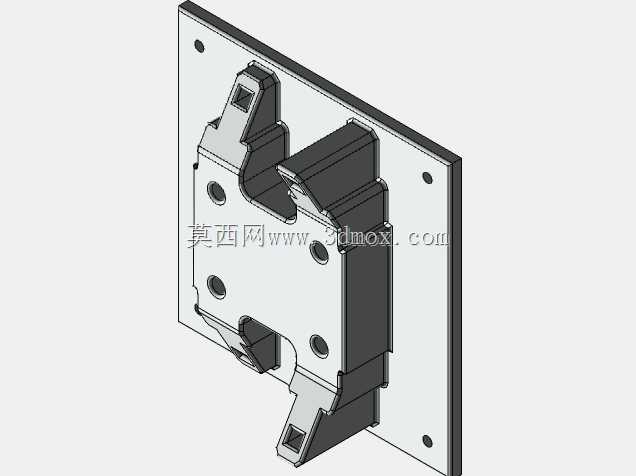

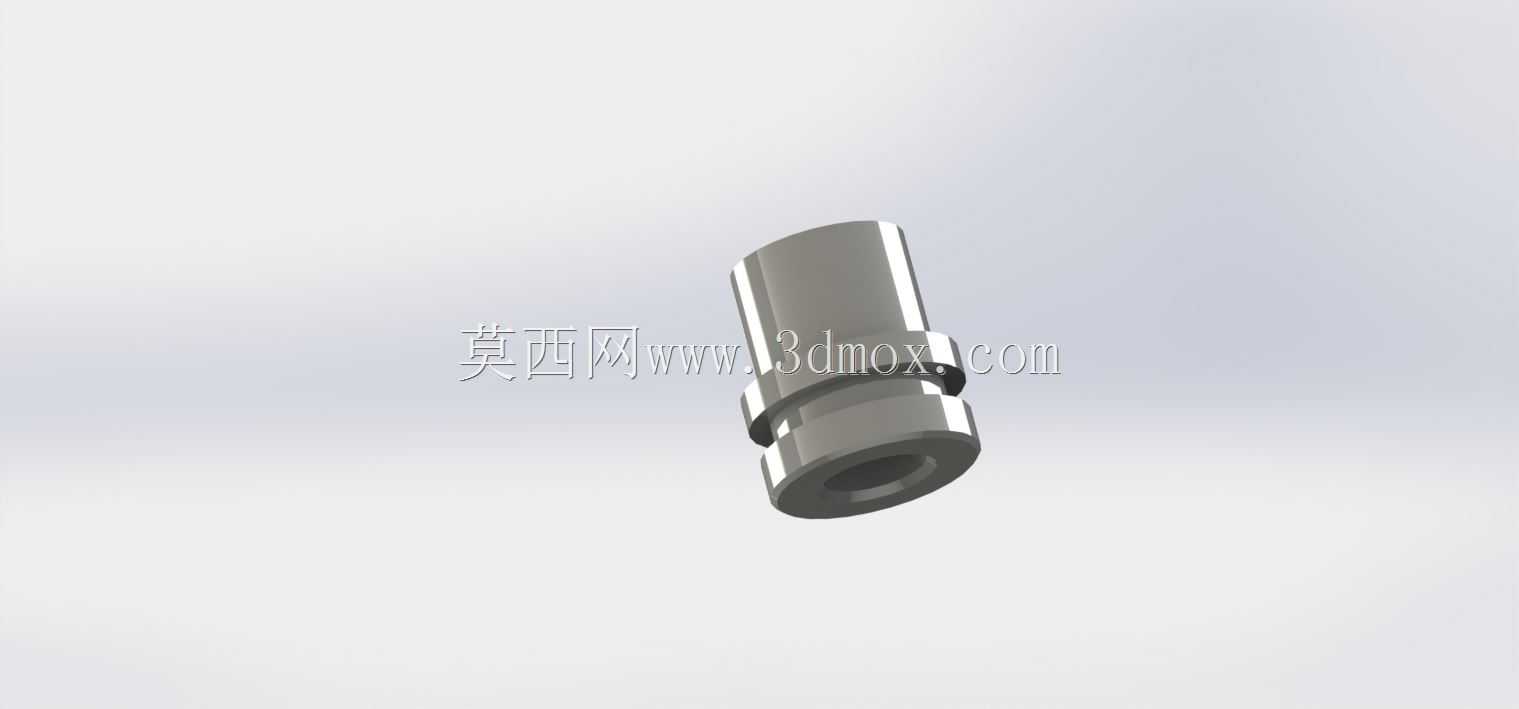

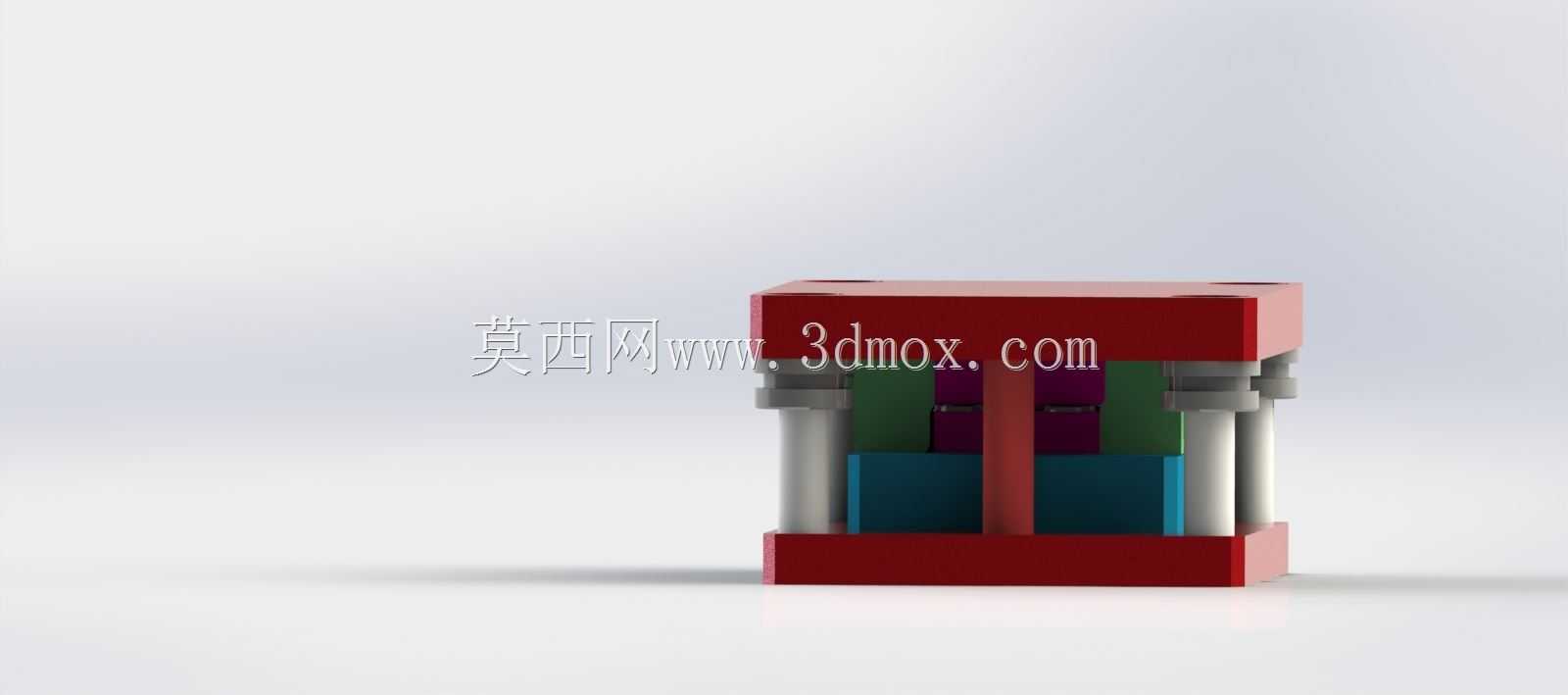

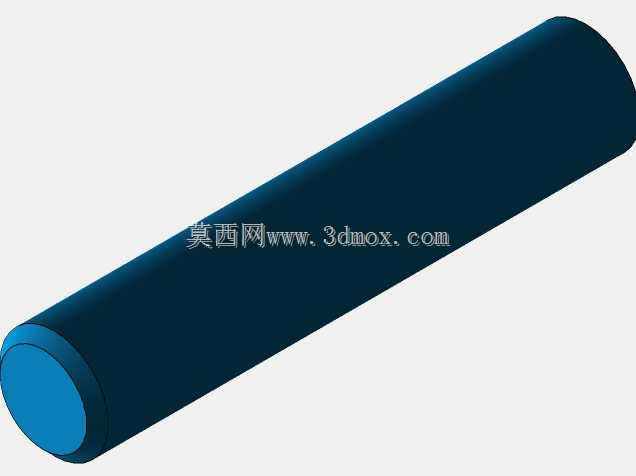

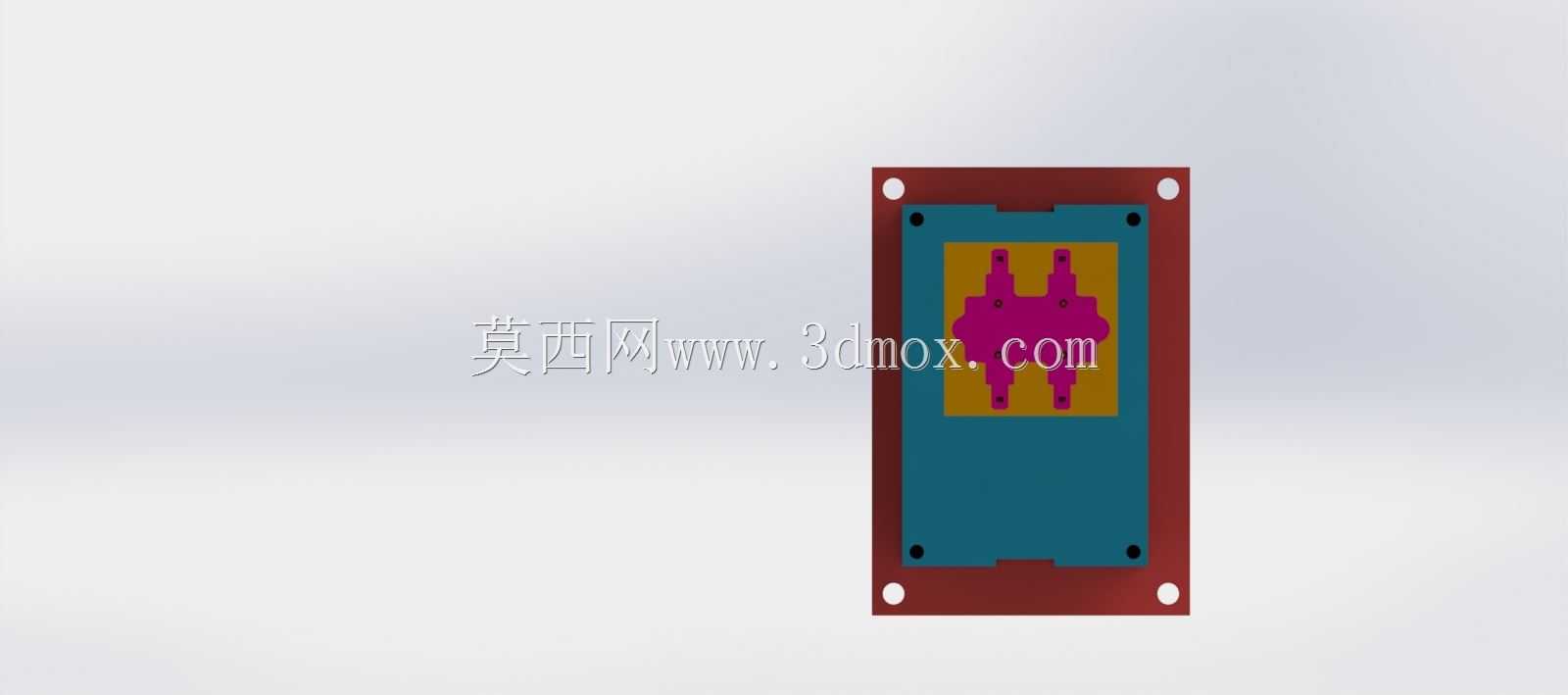

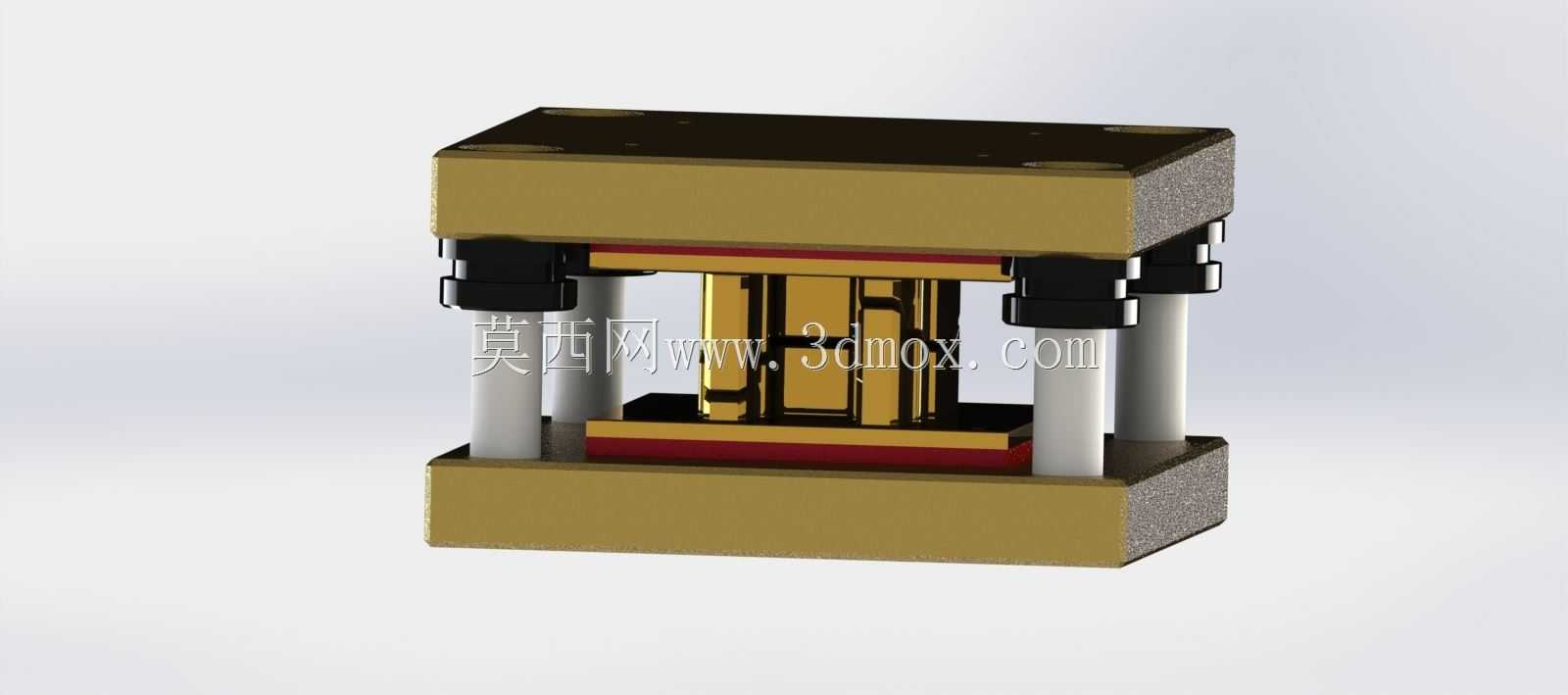

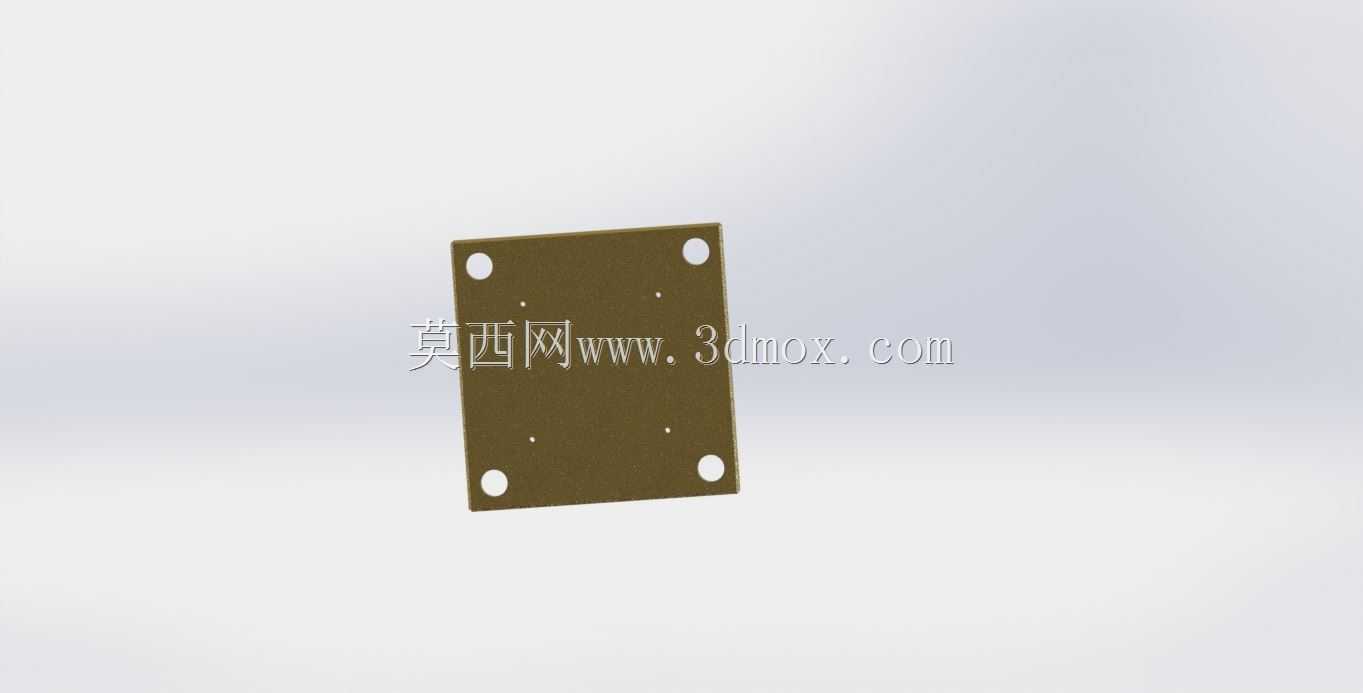

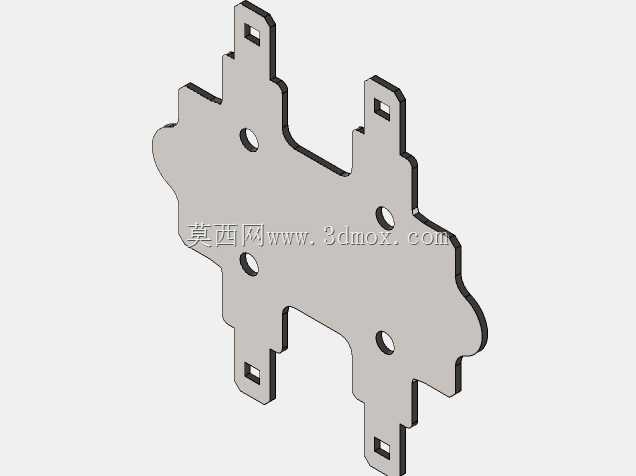

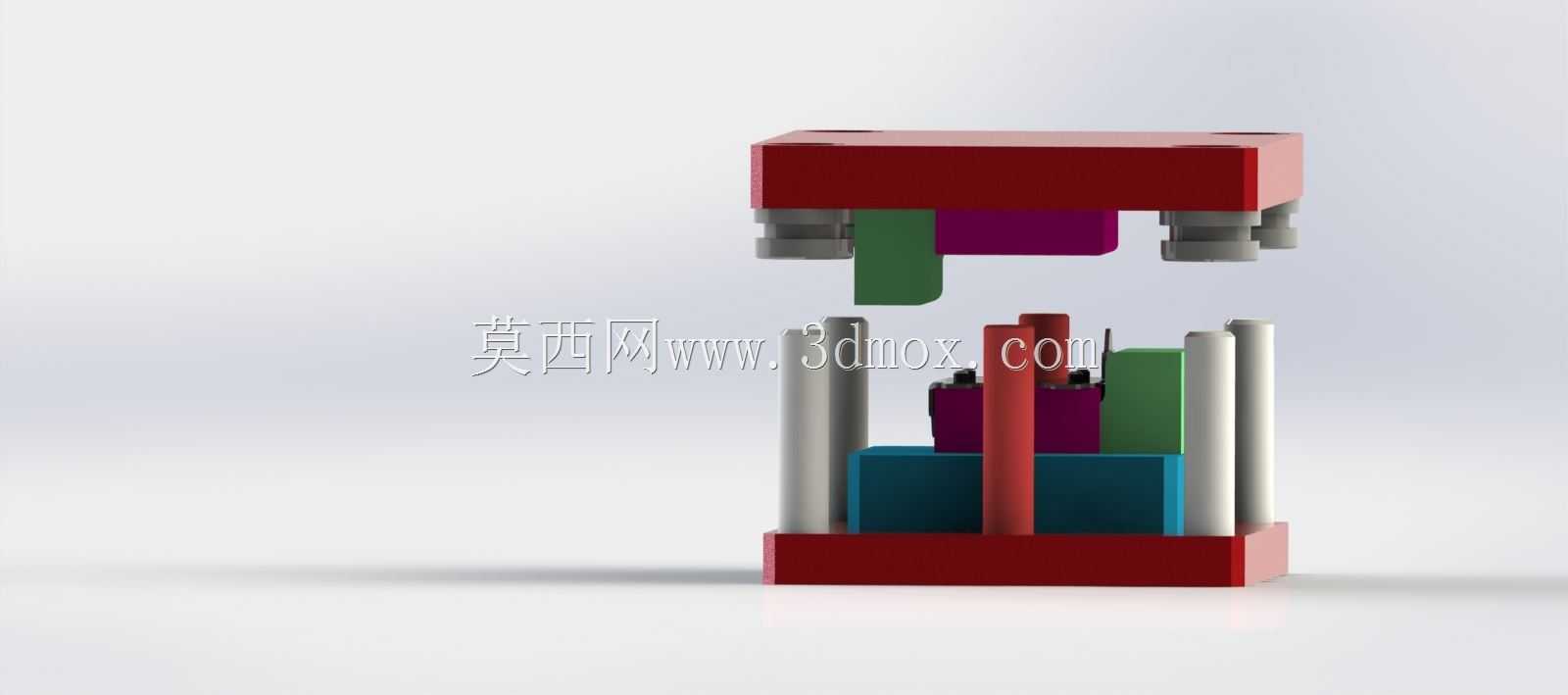

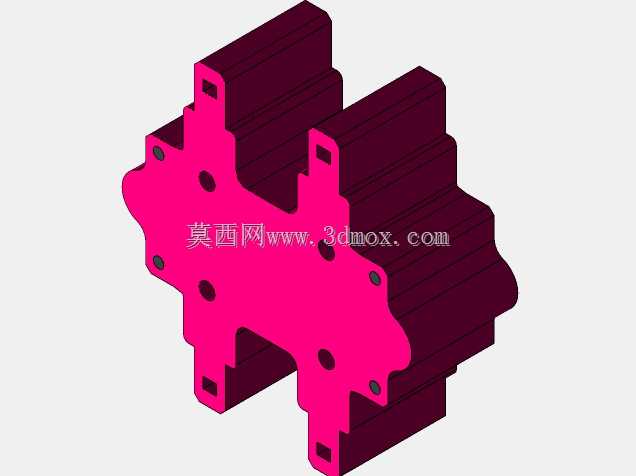

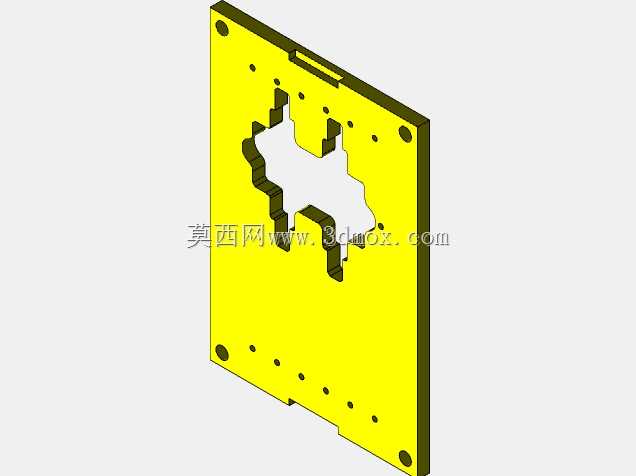

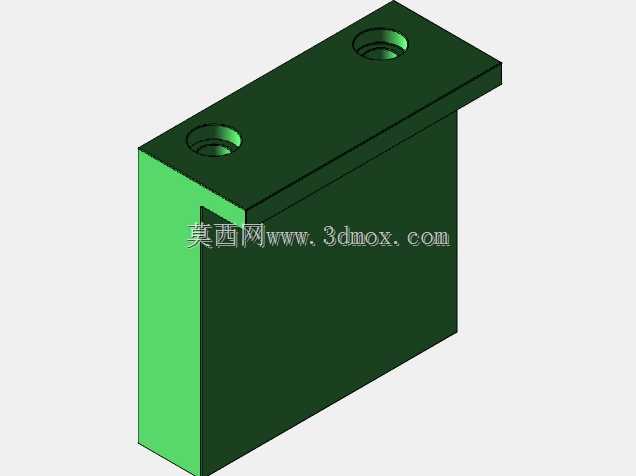

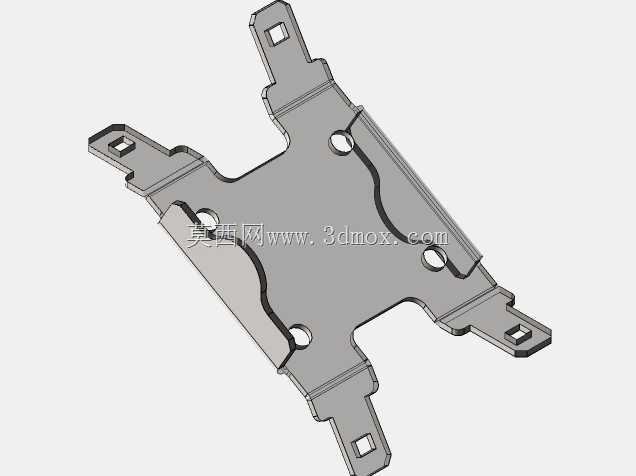

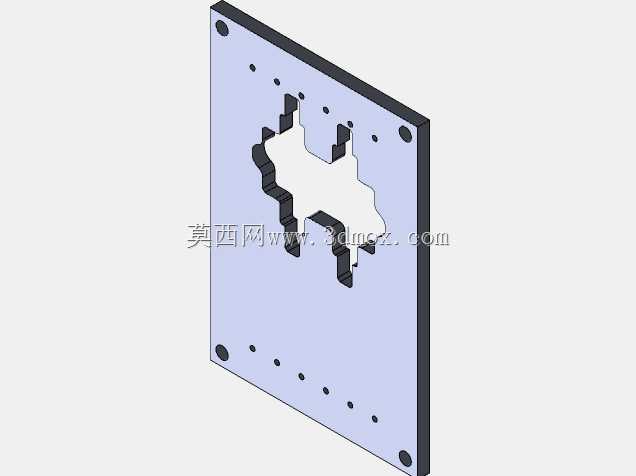

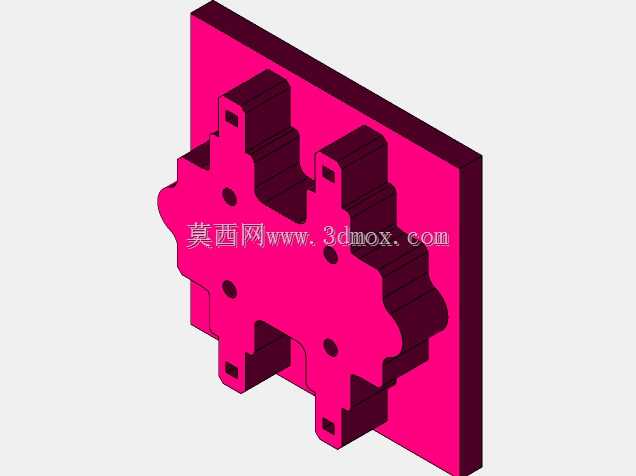

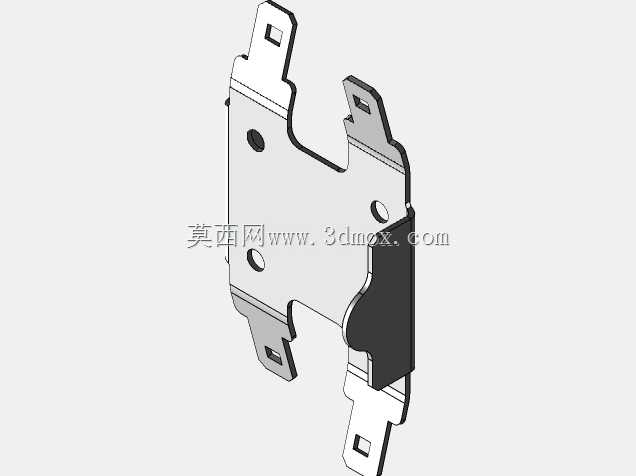

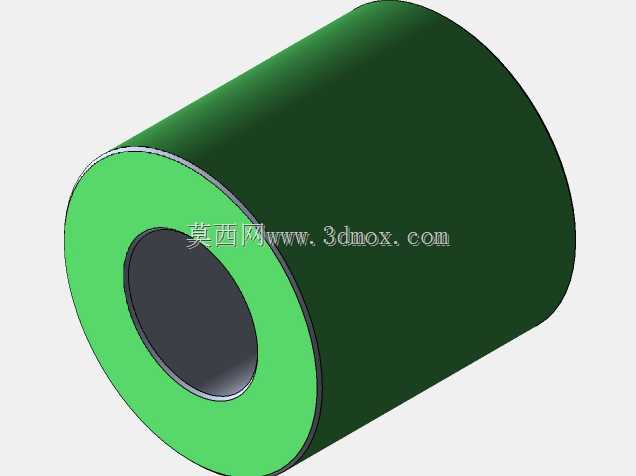

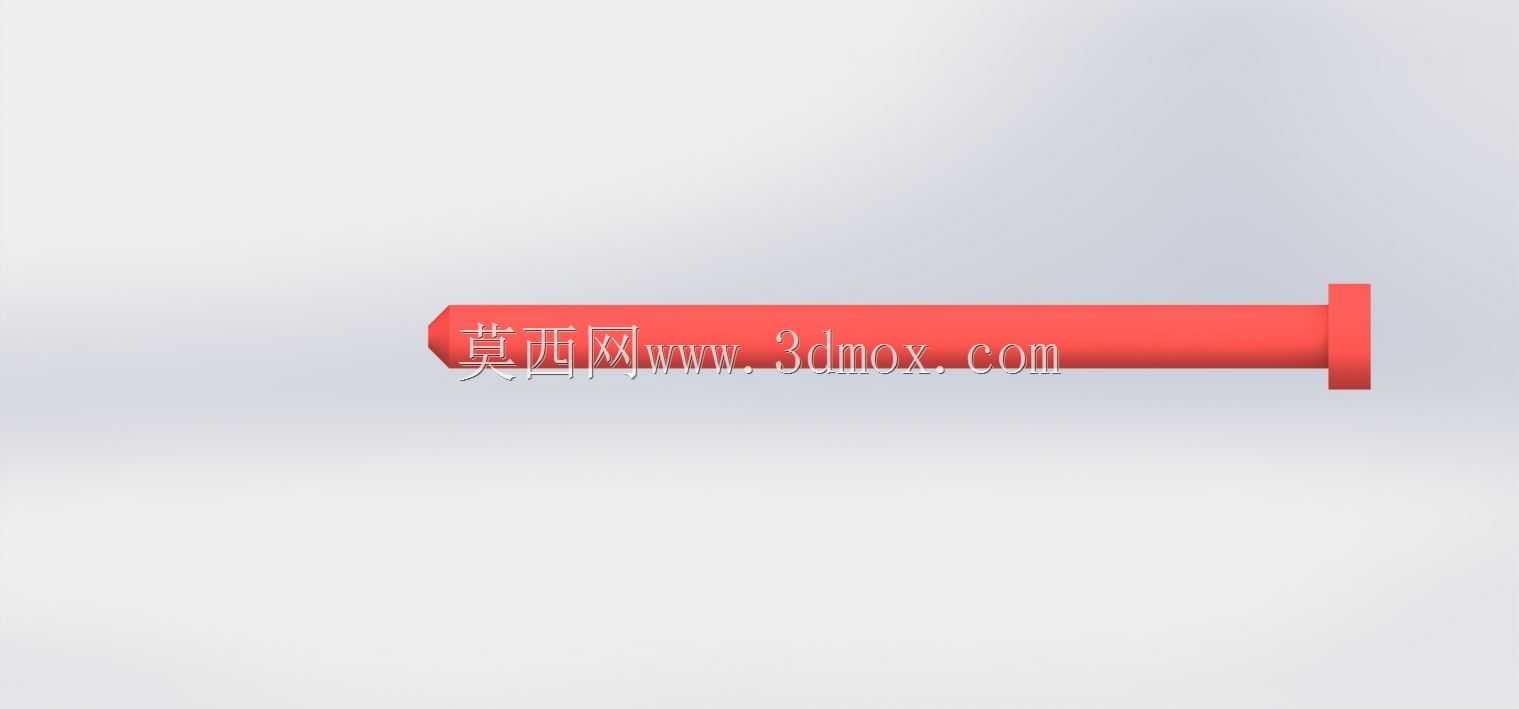

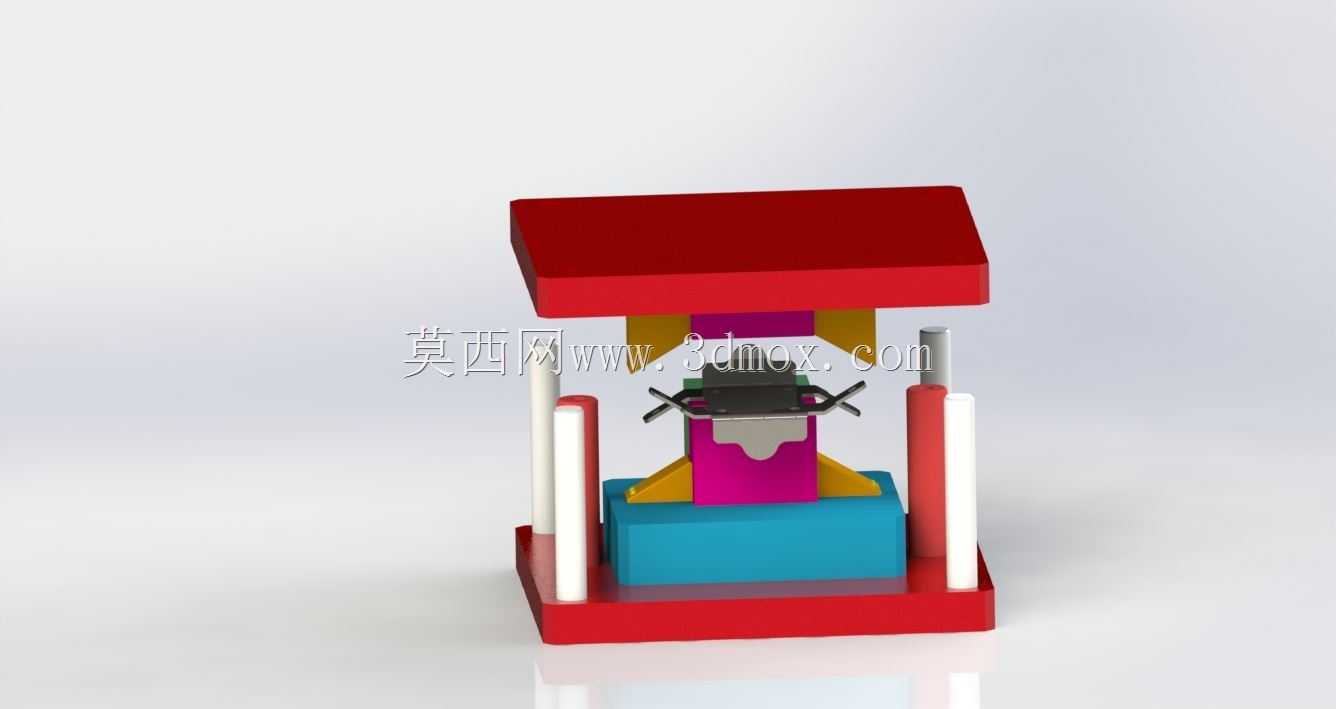

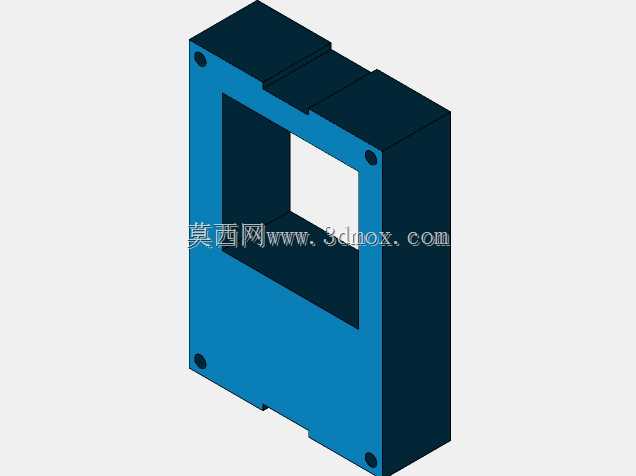

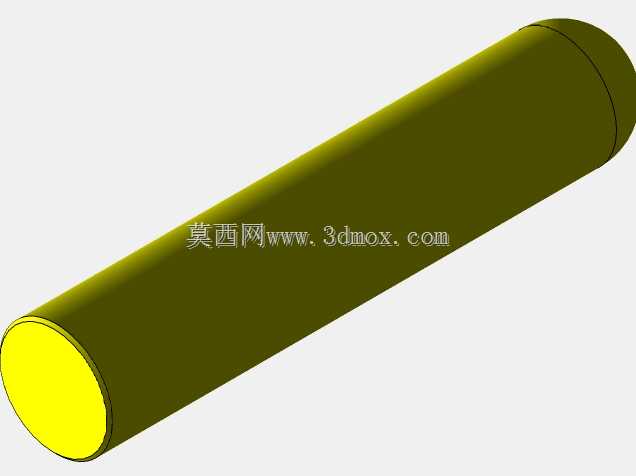

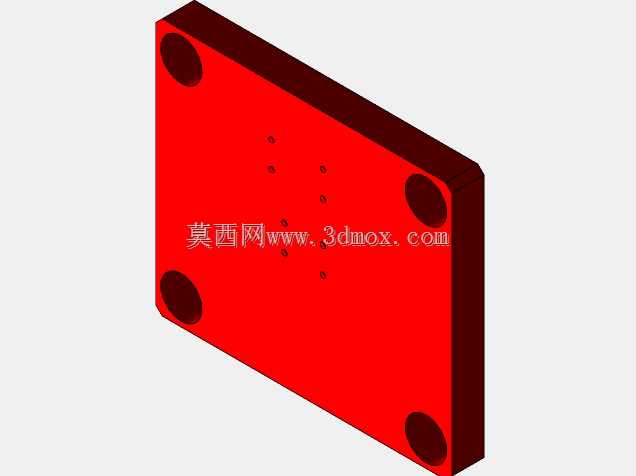

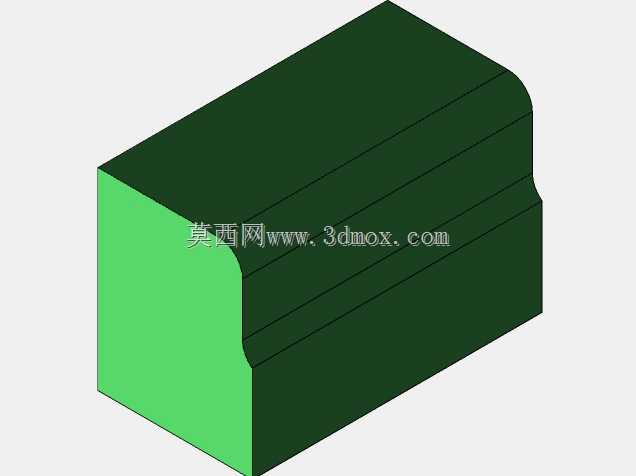

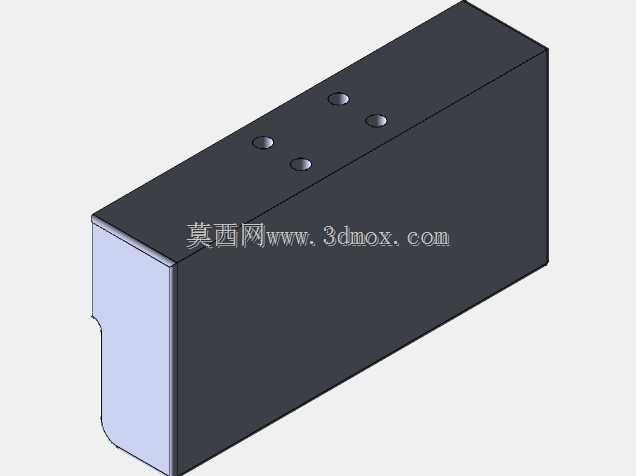

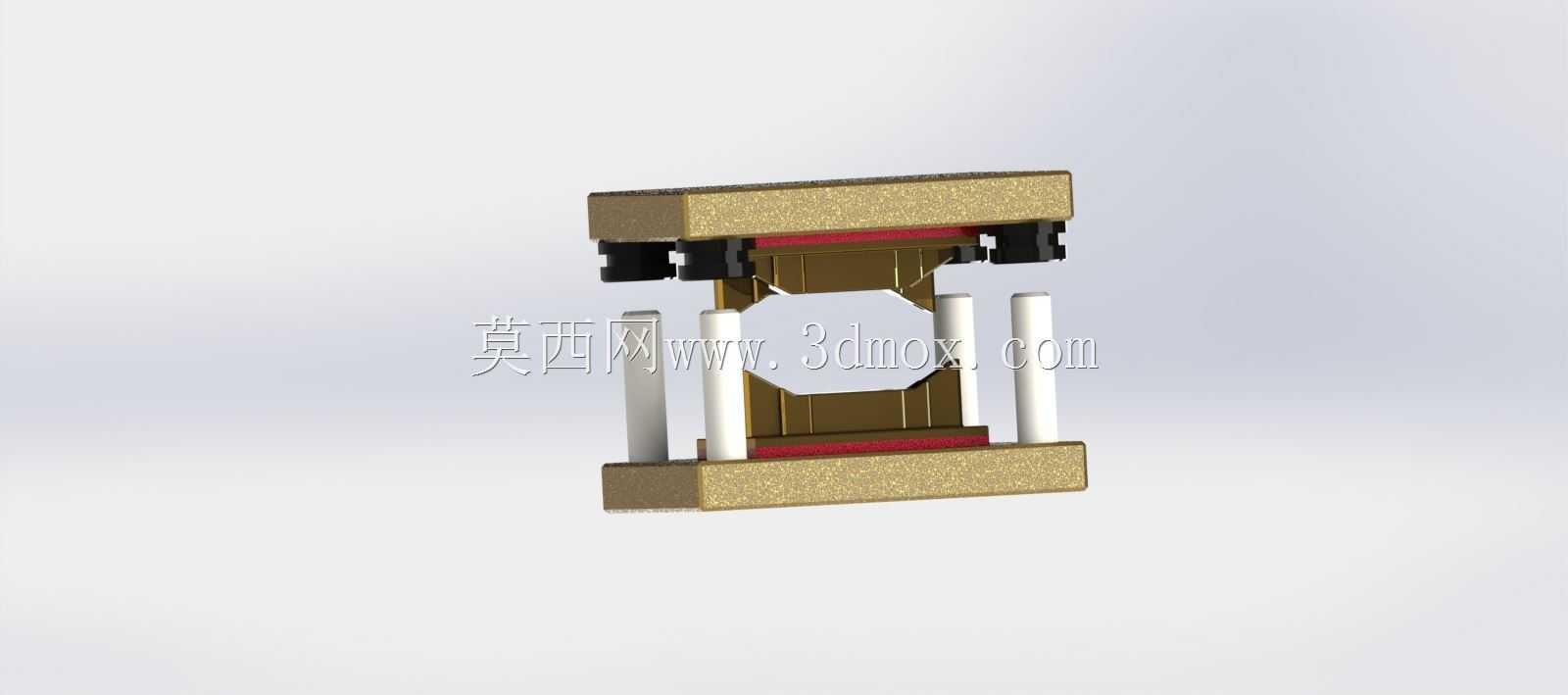

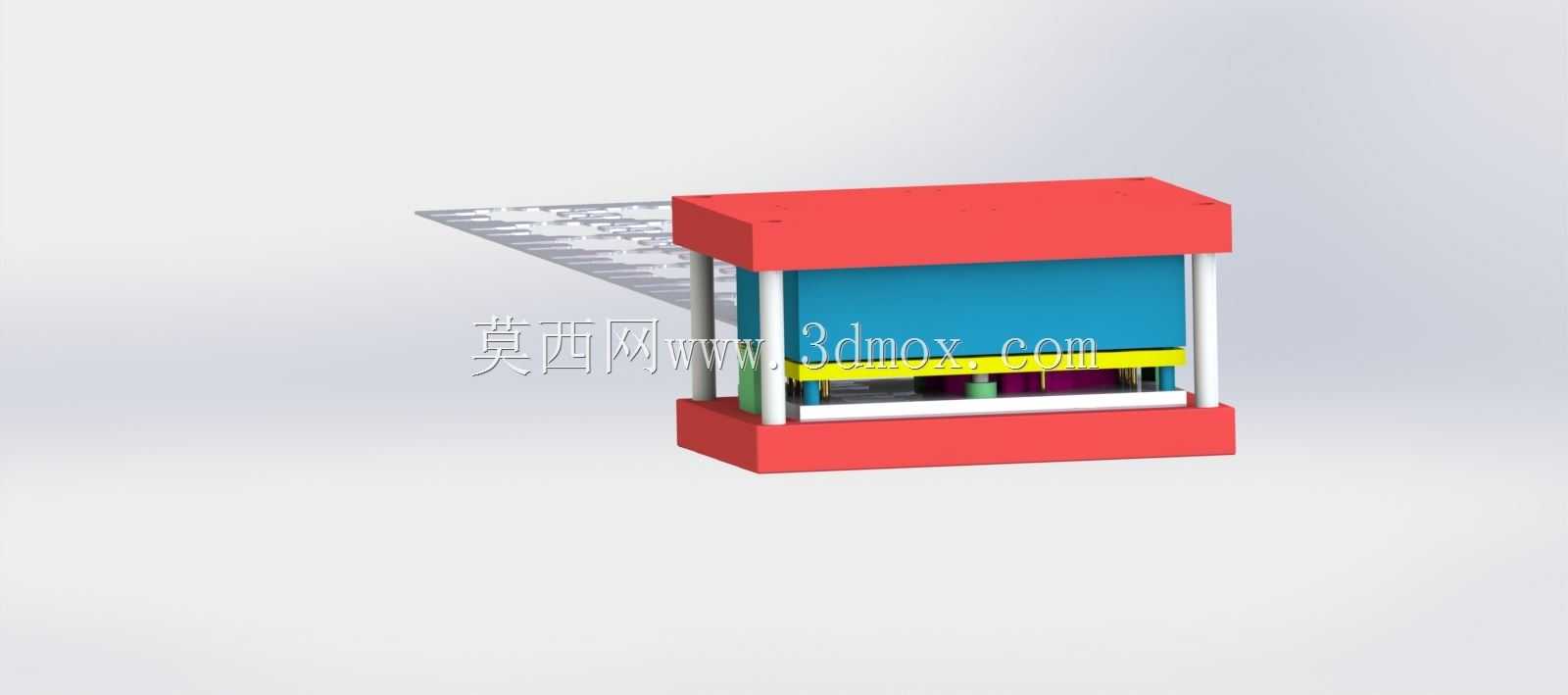

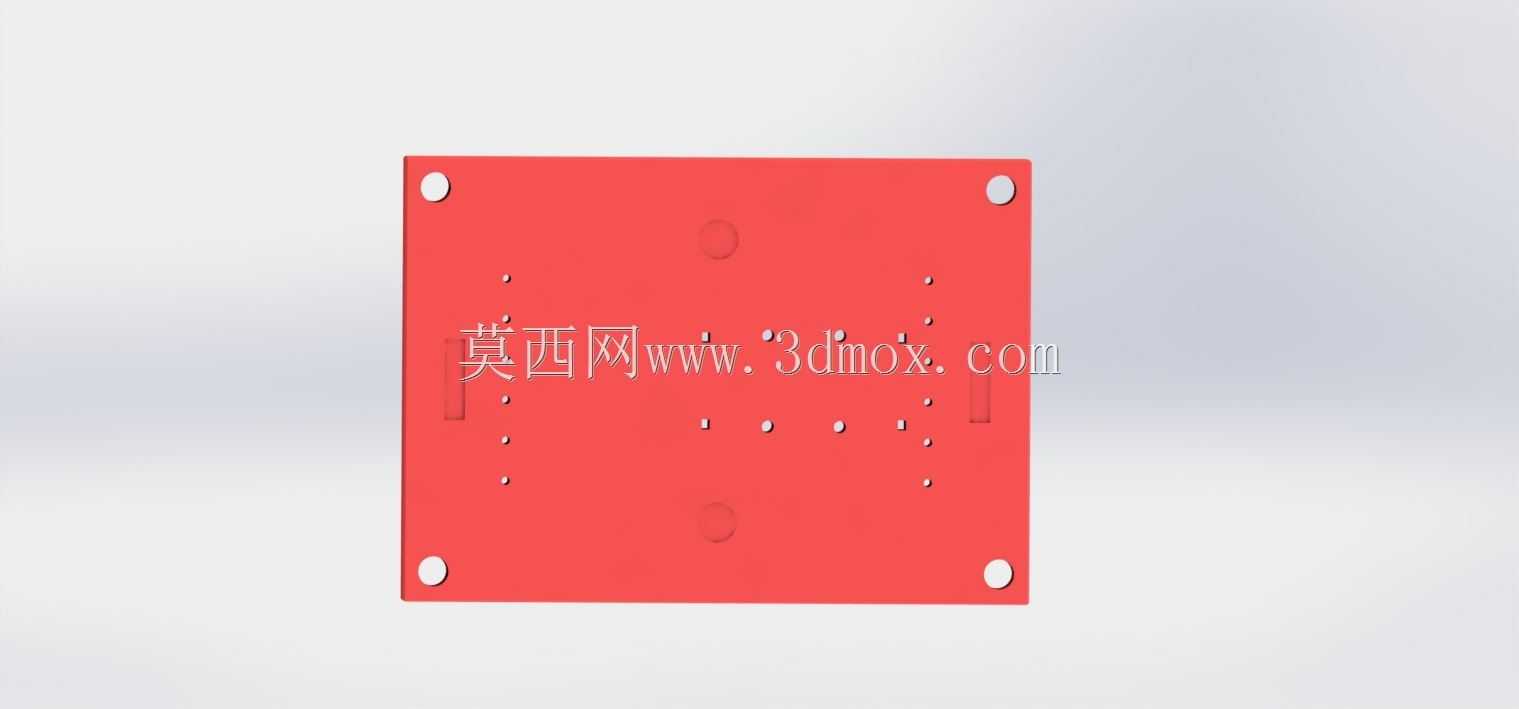

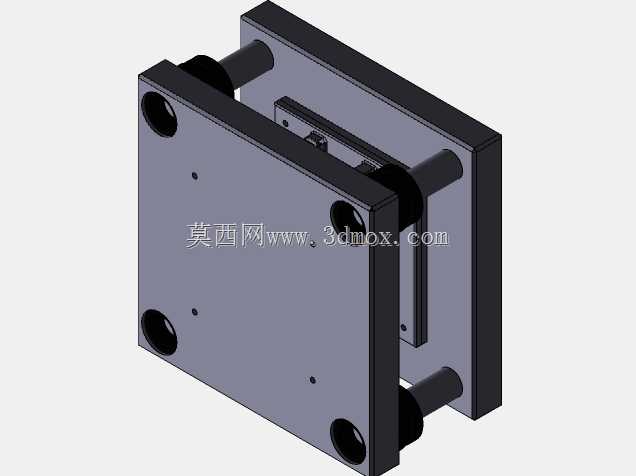

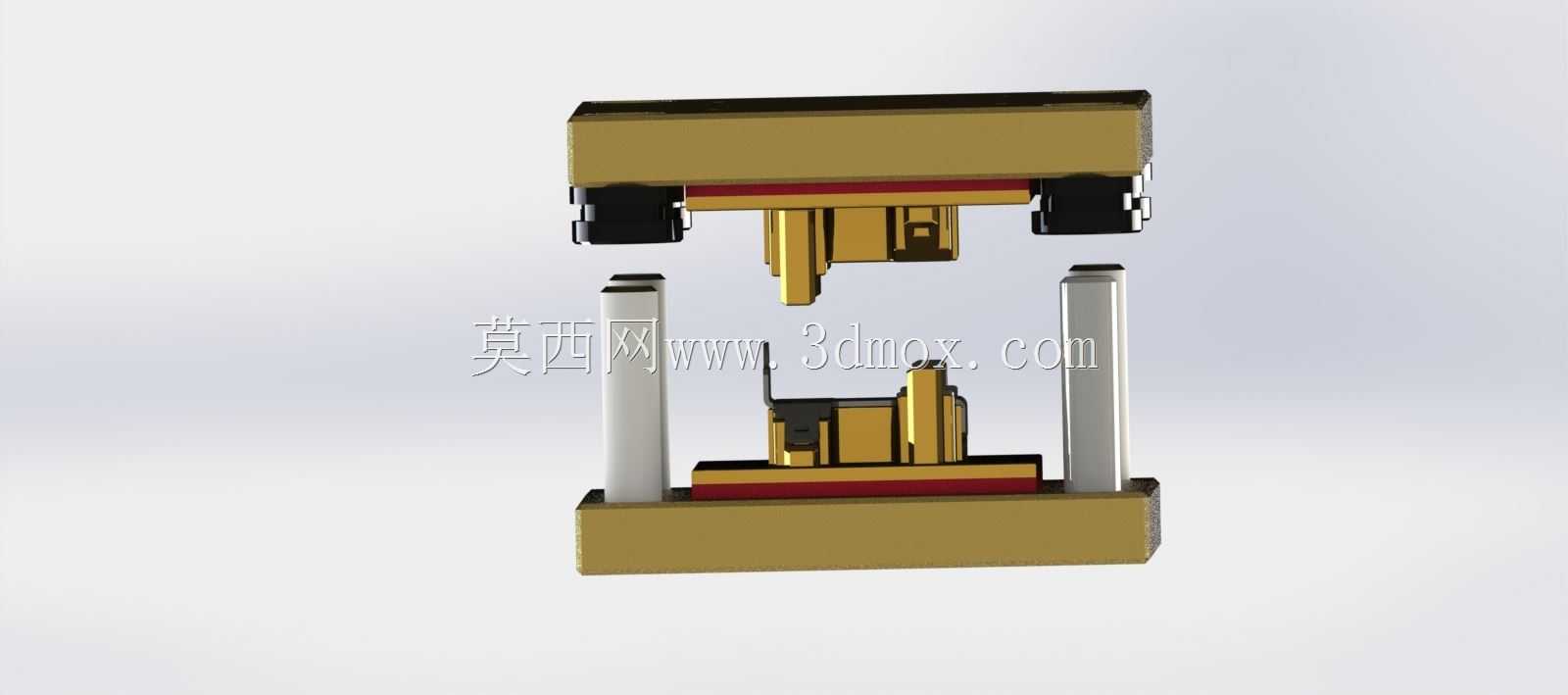

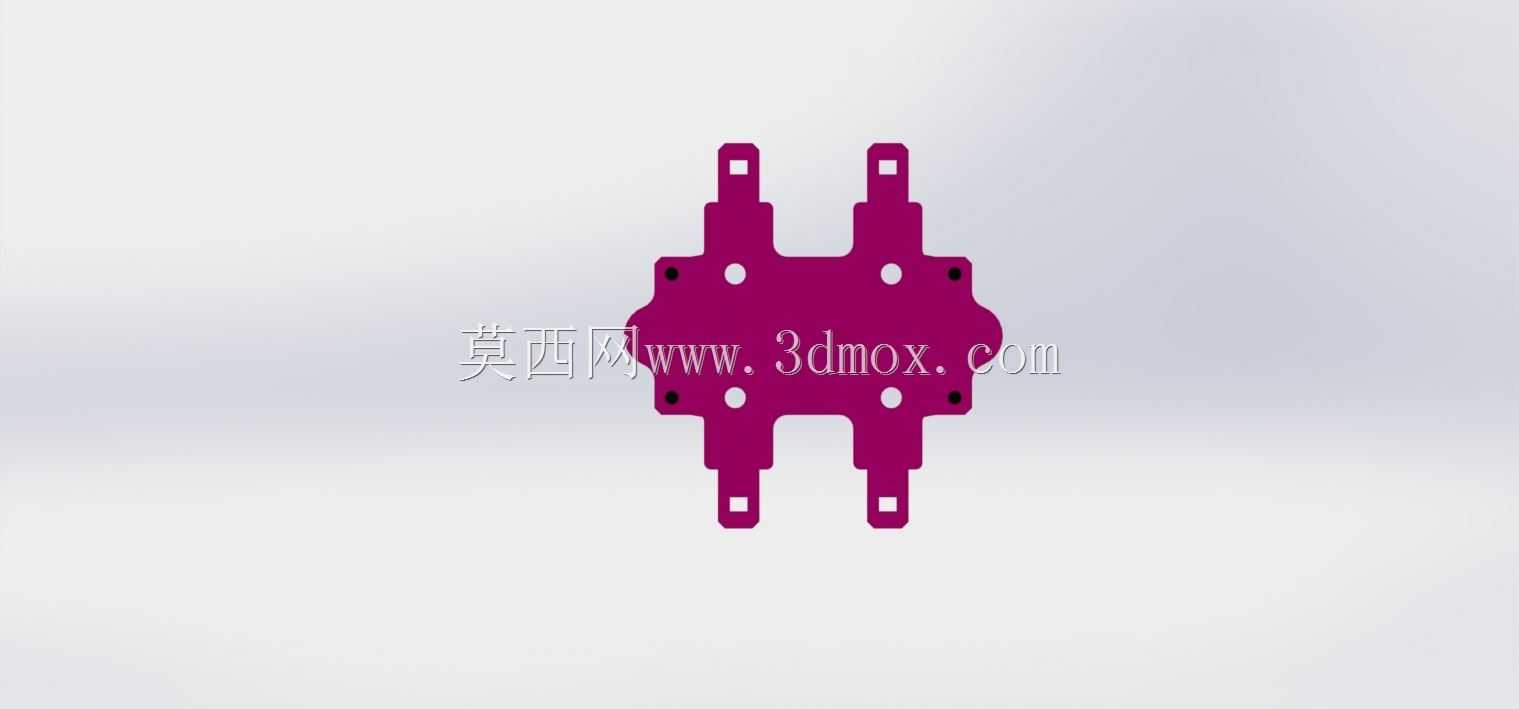

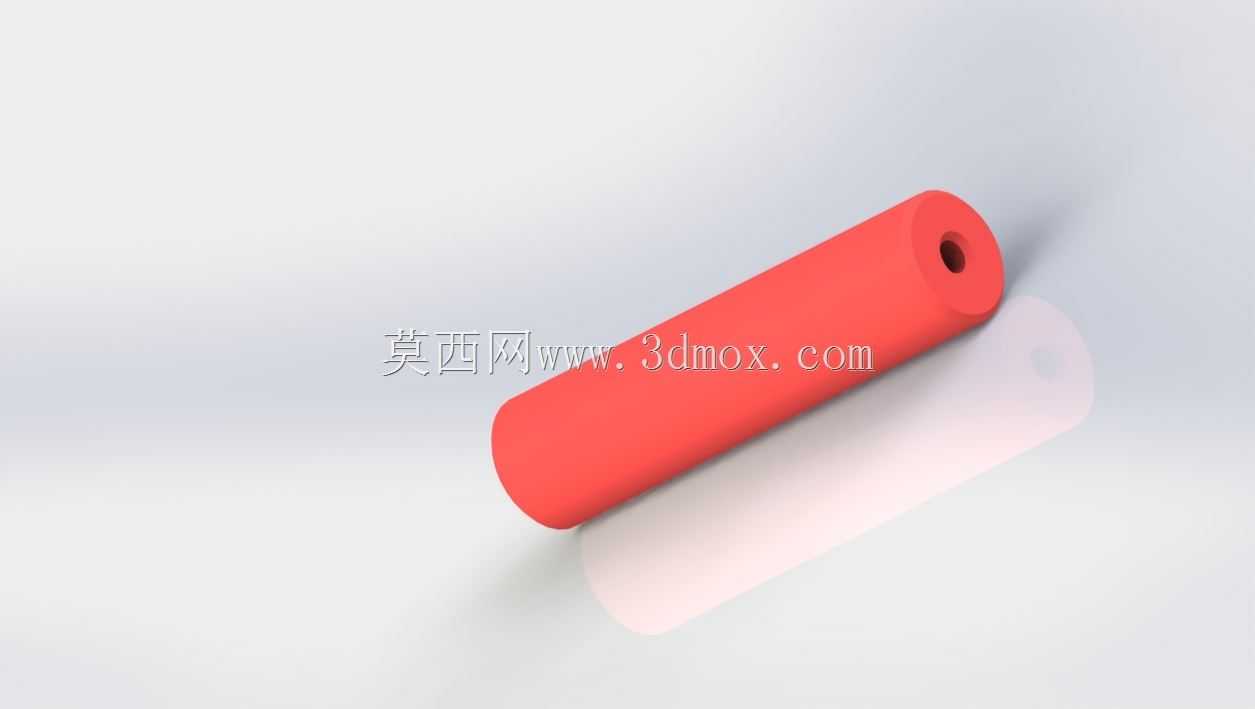

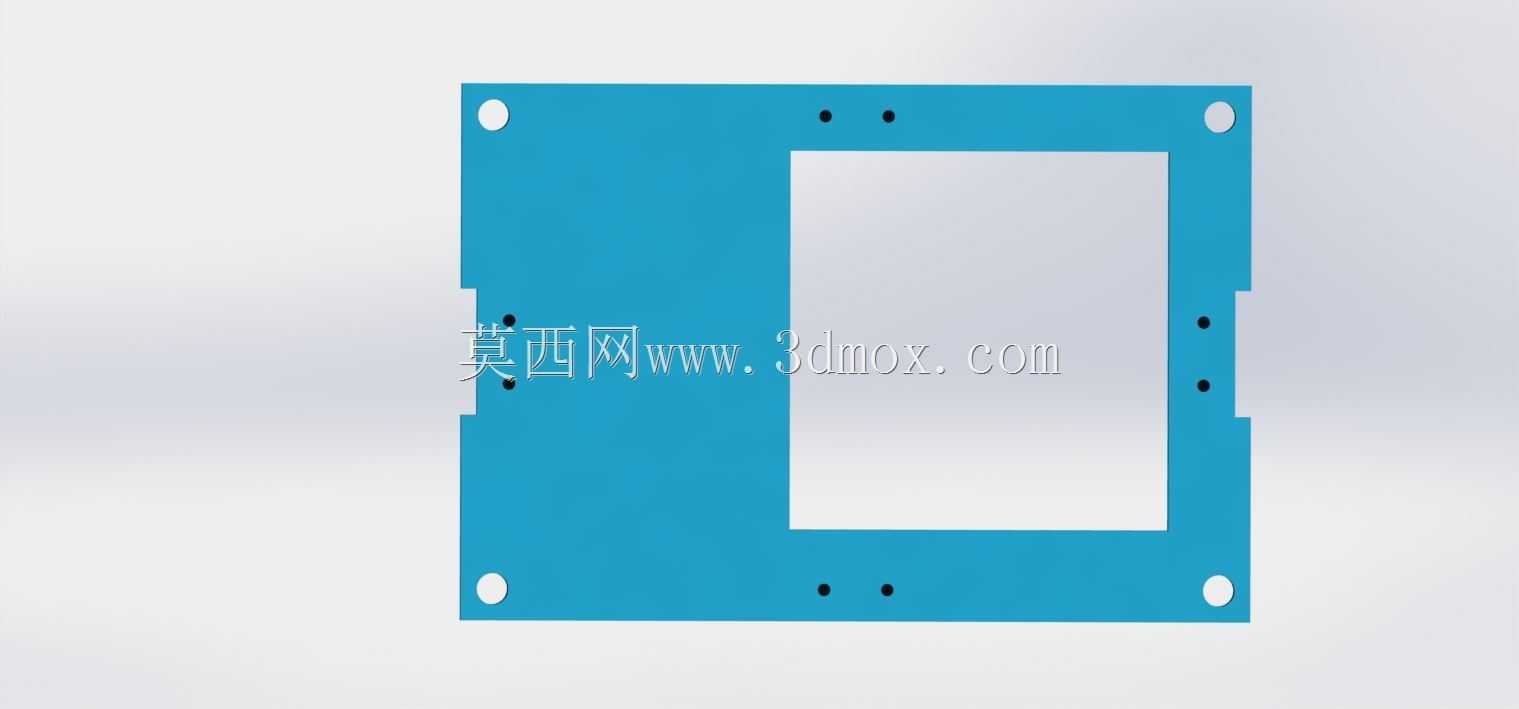

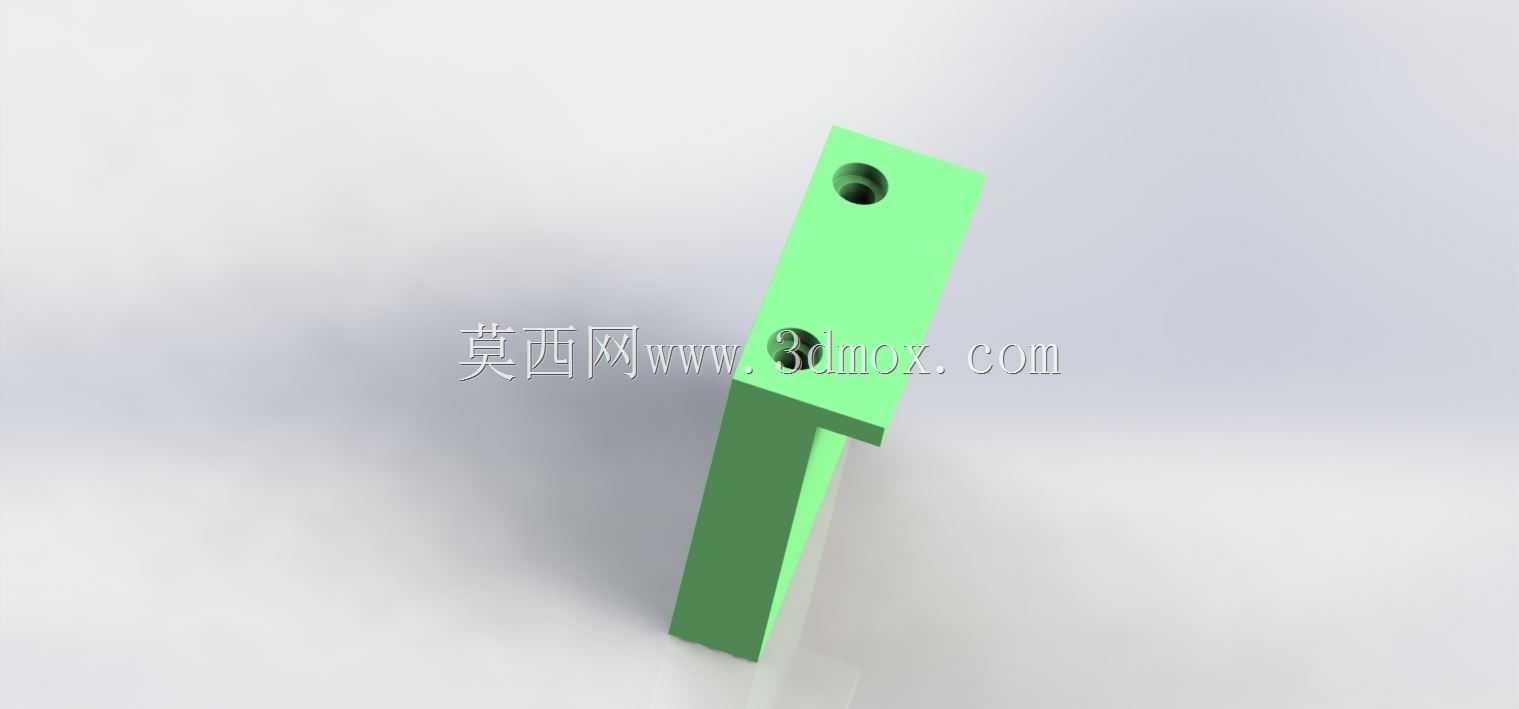

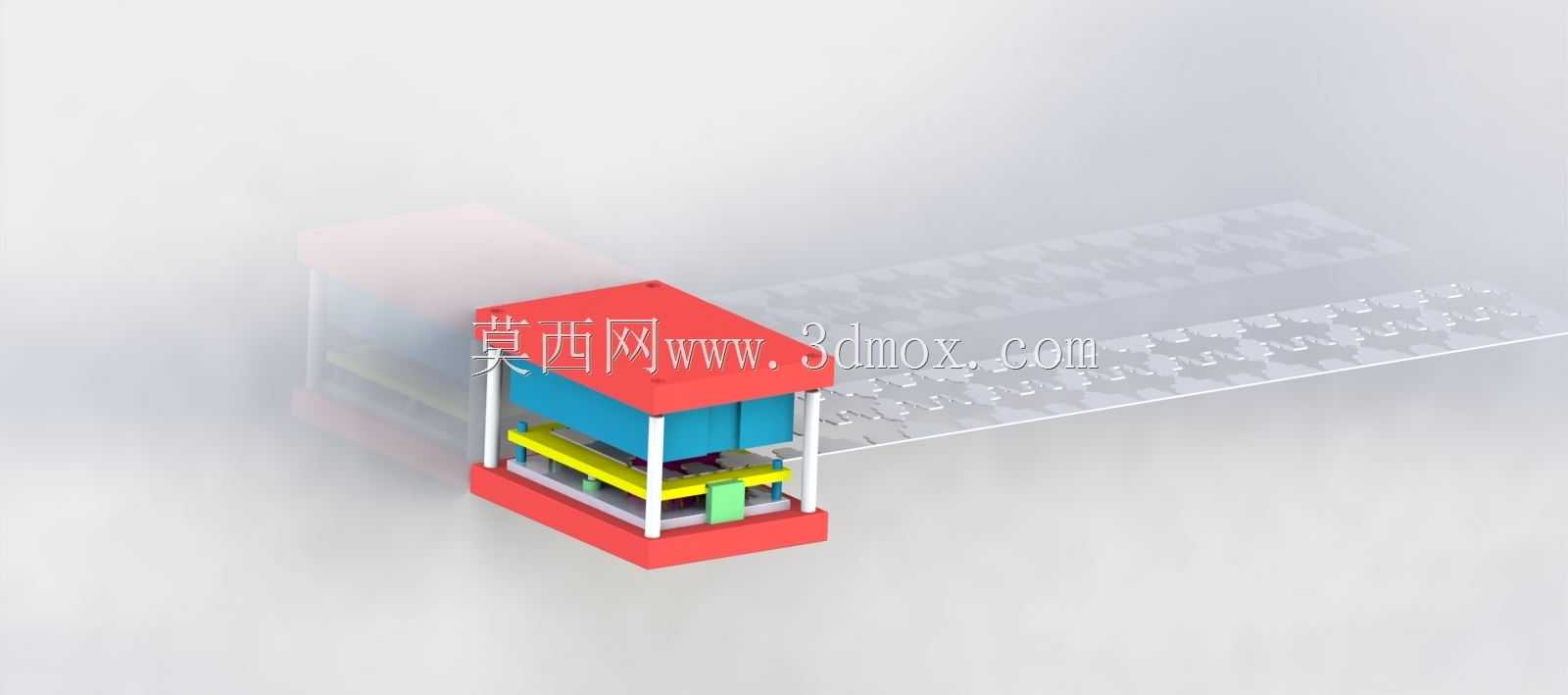

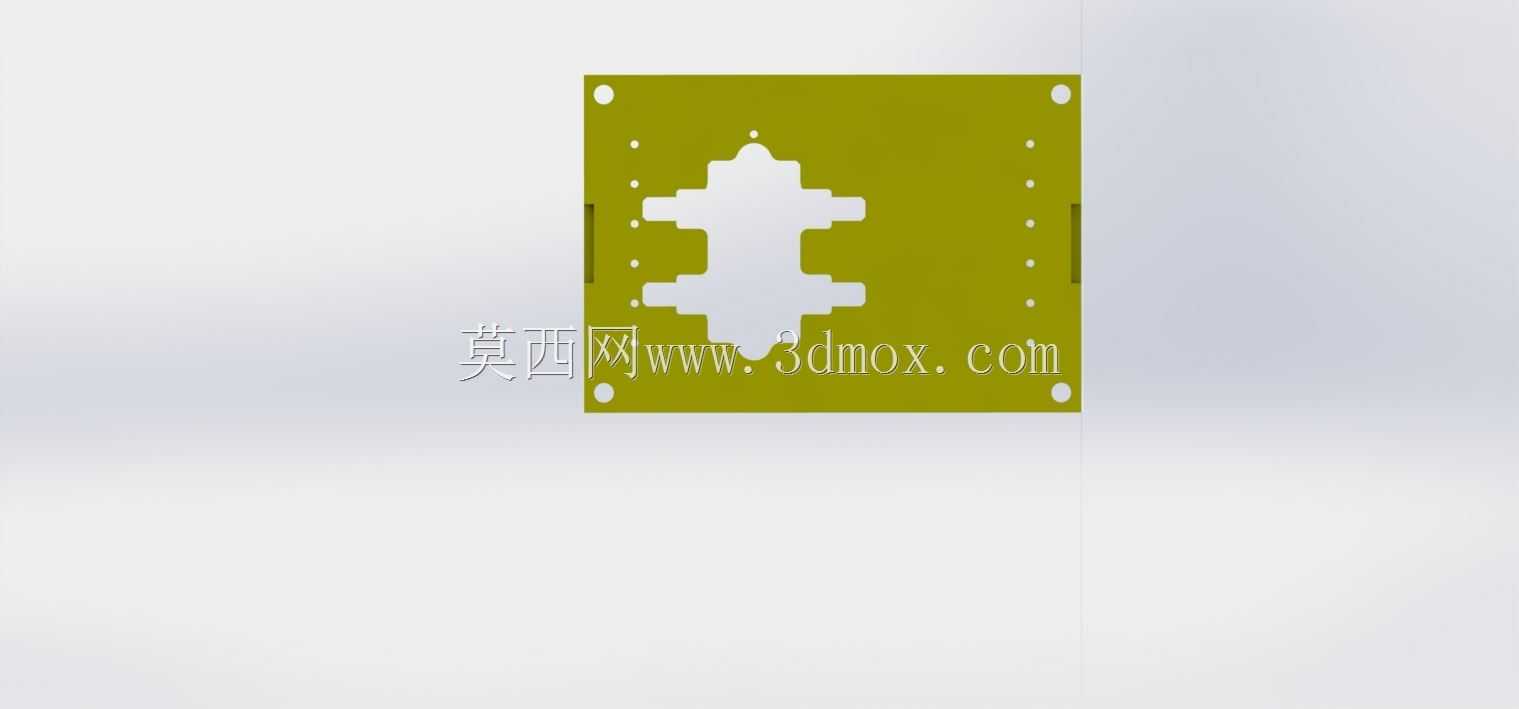

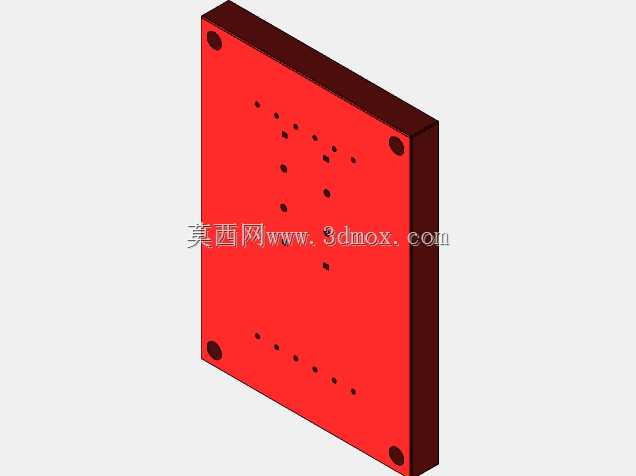

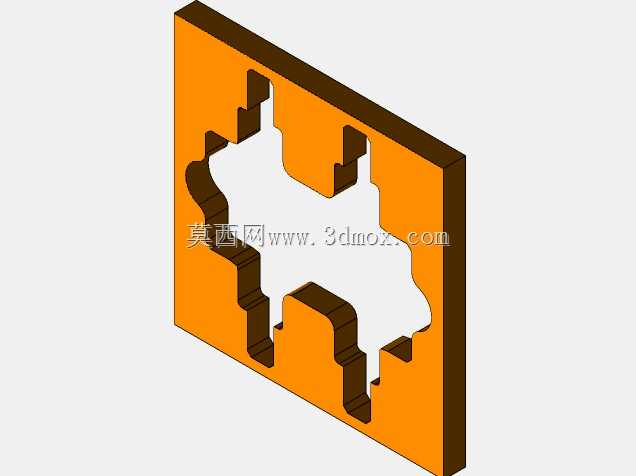

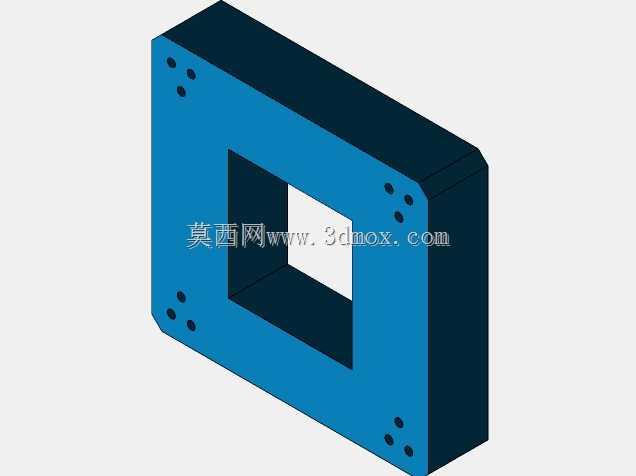

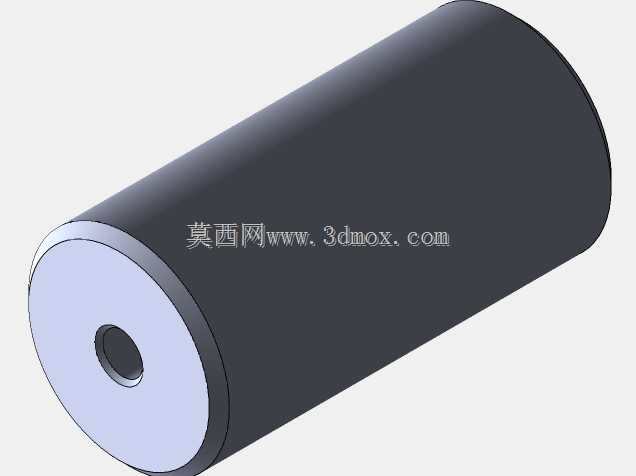

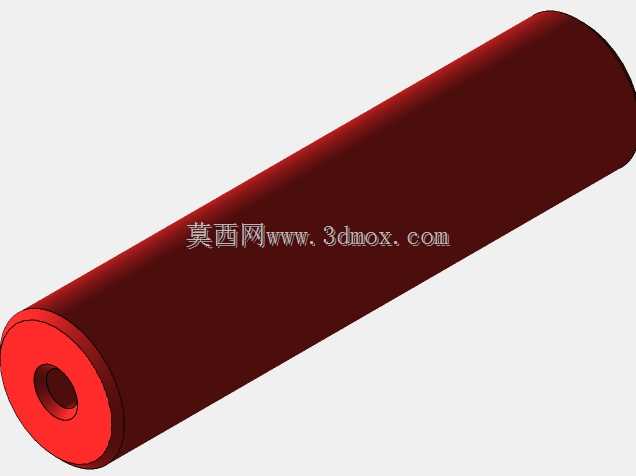

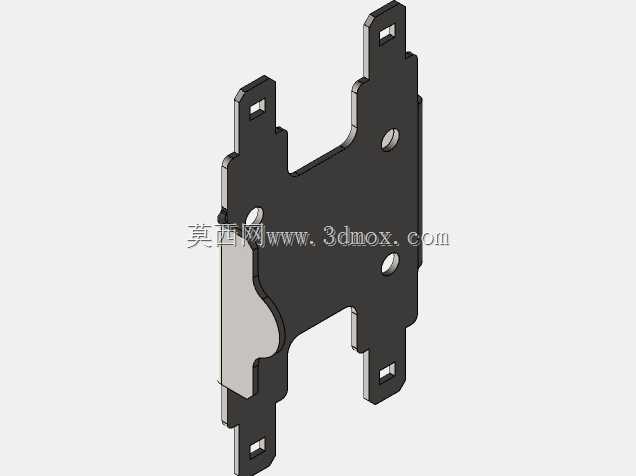

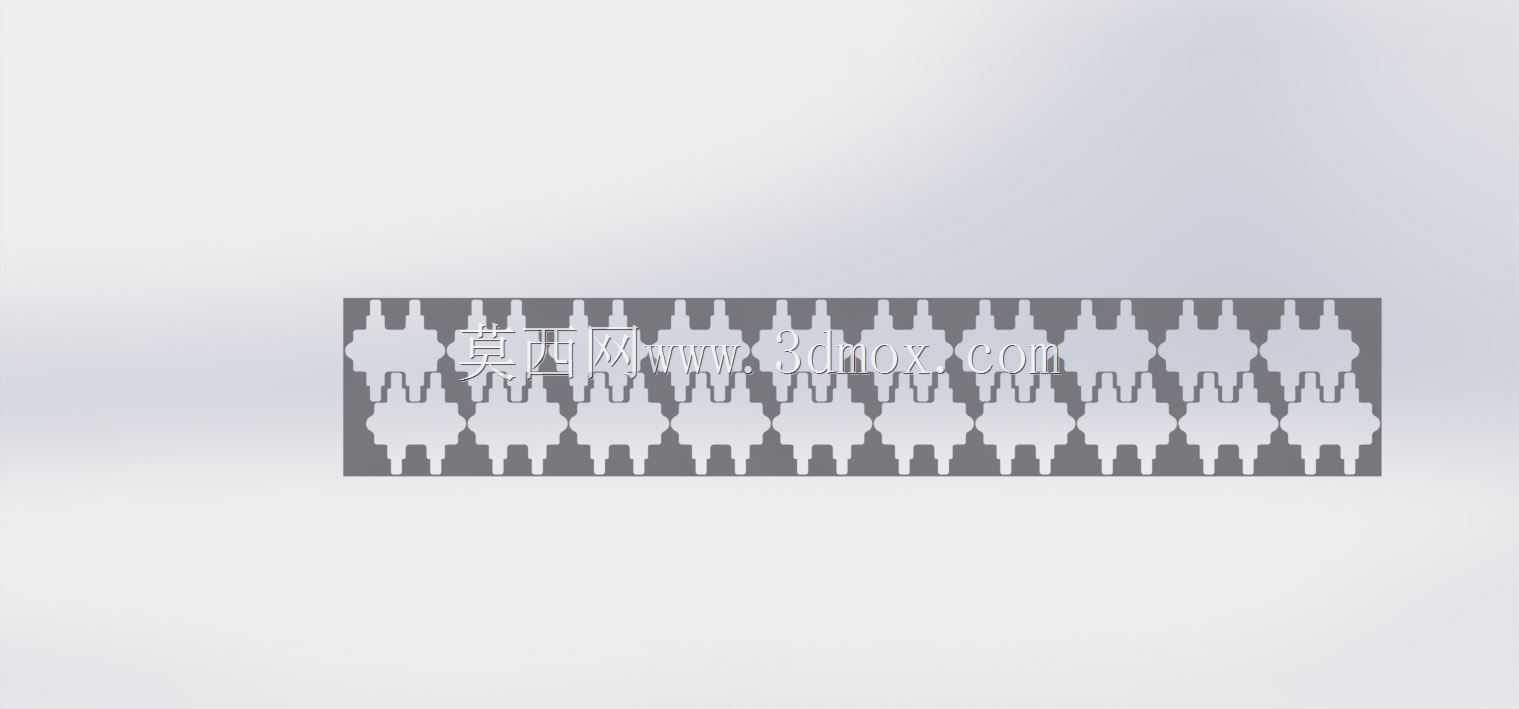

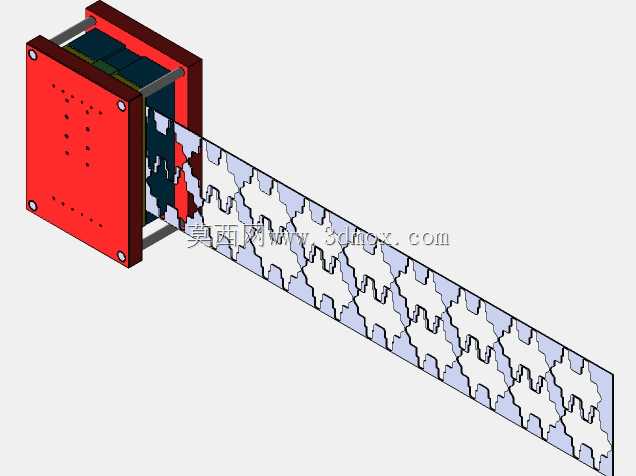

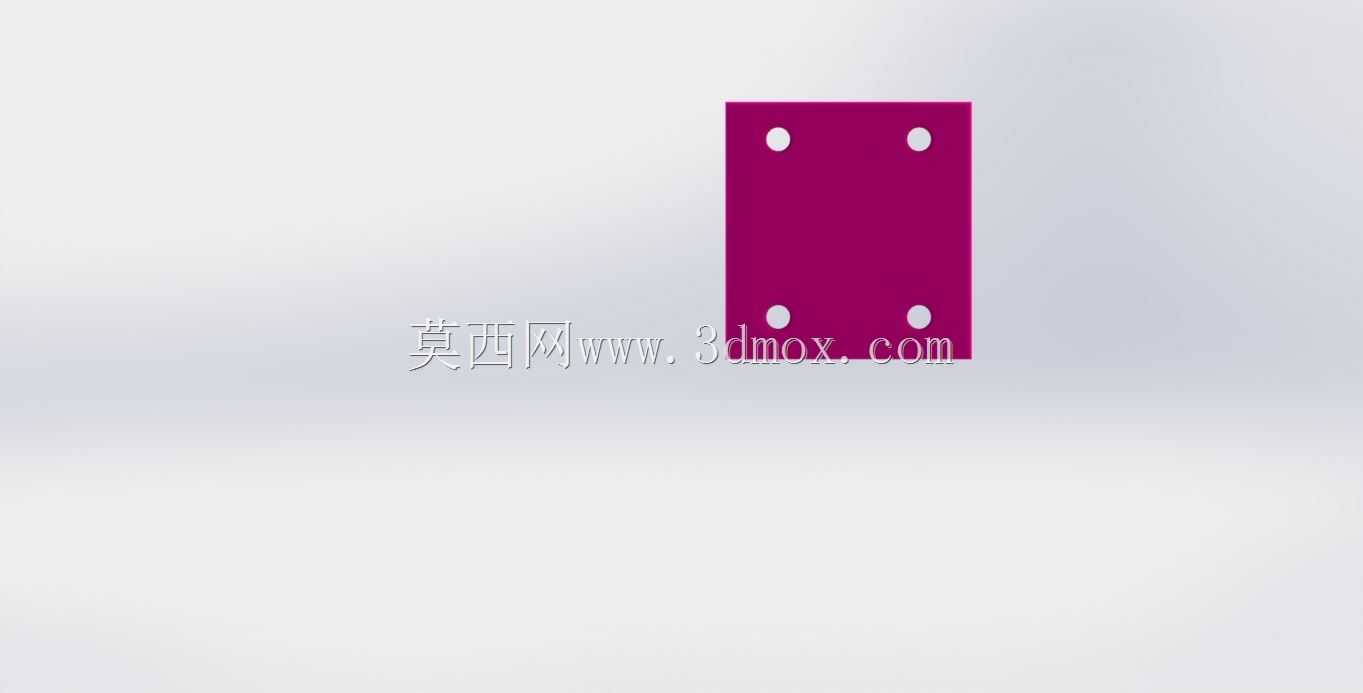

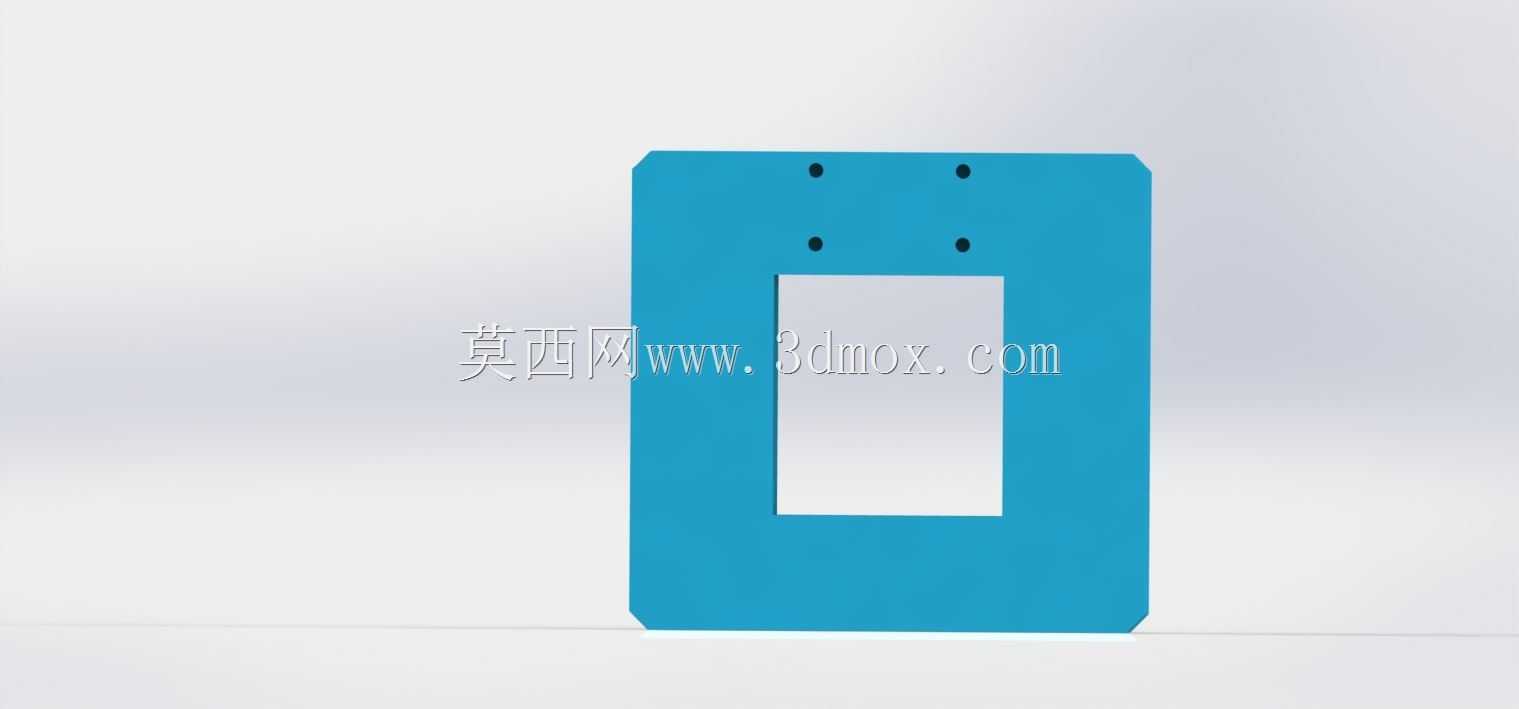

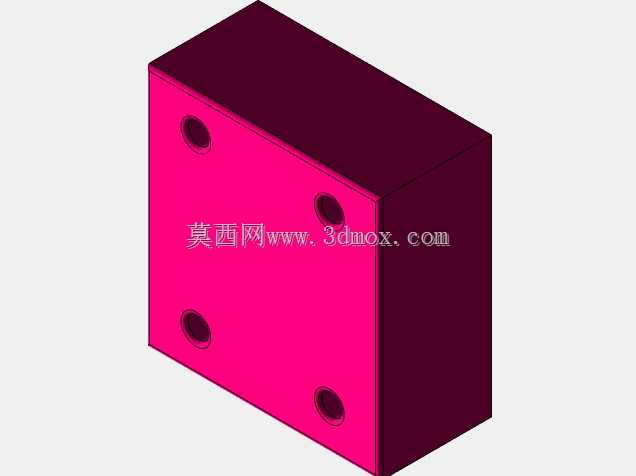

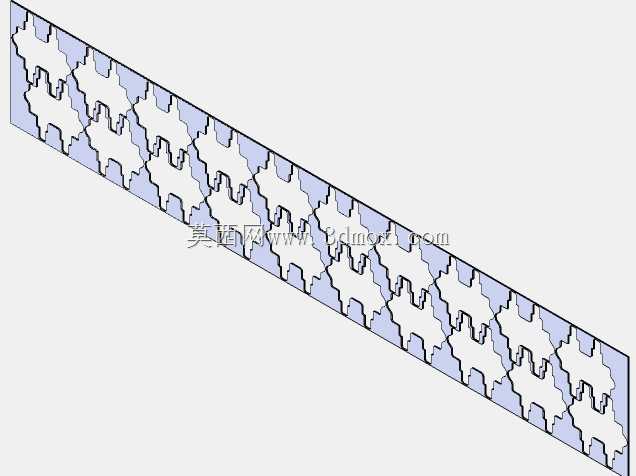

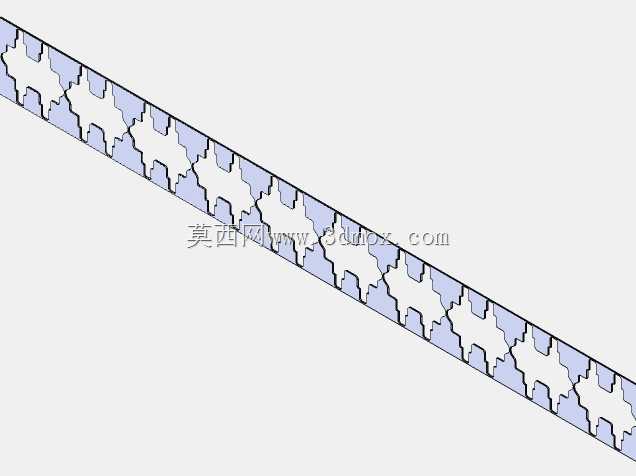

这套立式折弯成型工装，主要面向薄板类五金零件的小批量折弯成型工序，常见于五金加工车间的单工序冲压工位，适配常规开式可倾压力机的安装接口，不需要额外改造设备滑块与工作台面即可完成装夹。从结构布局来看，工装采用四柱导向的对称式设计，上下模座通过四根垂直导柱完成合模过程的运动导向，导柱配套的导套设置在上模座对应安装位，合模过程中导柱先进入导套完成定位，再进行折弯动作，能有效避免合模错位导致的零件折边角度偏差、模口啃伤等常见问题。上模部分的折弯冲头采用快换式安装结构，通过压板与螺栓固定在上模座的安装槽内，针对不同折弯半径、不同折边高度的零件，只需要更换对应规格的冲头即可，不需要整体更换上模组件，能大幅降低多品种小批量生产时的工装换型成本。下模部分设置了带定位挡边的型胎，型胎轮廓与待折弯零件的预成型外形完全贴合，零件放置时可以直接靠紧定位挡边完成装夹定位，不需要每次划线找正，能有效减少单件装夹的辅助时间，同时保证同批次零件的折弯尺寸一致性。工装的上下模座均采用加厚钢板焊接后去应力处理，长期承受冲压载荷也不会出现基座变形的问题，导柱表面做了高频淬火处理，表面硬度达到HRC58以上，耐磨性能满足长期高频次开合模的使用需求。从安装边界来看，整套工装的闭合高度适配常规16吨及以上吨位开式压力机的闭合高度调节范围，工作台面安装孔位可以根据对应设备的T型槽间距做适配调整，不需要额外加装过渡垫板。在实际使用场景中，这类工装多用于小型钣金支架、电器安装固定片、小型五金结构件的90度及特定角度折弯工序，相比连续模而言制造成本更低，换型调整更灵活，非常适合新品打样、小批量定制生产的加工场景。设计过程中特意在上下模的合模接触面预留了0.1mm的料厚间隙，避免折弯过程中出现零件表面压伤、料厚变薄超差的问题，同时在下模型胎的折弯圆角处做了抛光处理，能有效减少折弯过程中零件表面的拉伤痕迹，提升成型后零件的外观质量。导向柱的外侧设置了可拆卸的防护套，能避免车间内的金属碎屑、灰尘进入导套配合面，延长导向组件的使用寿命，日常维护只需要定期在导柱表面涂抹润滑脂即可，不需要复杂的拆解保养。
