链带式送料冲压成型工装结构设计

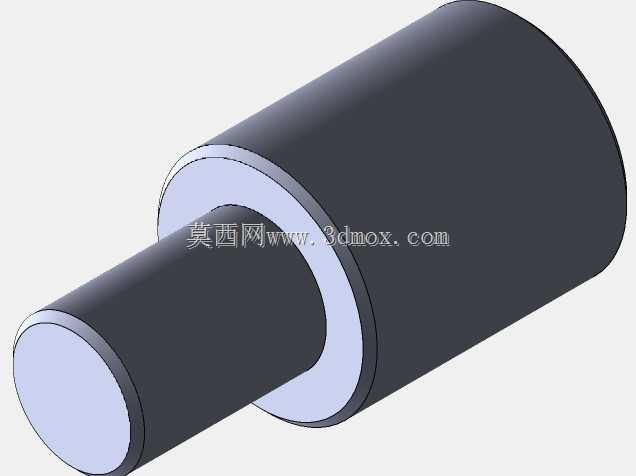

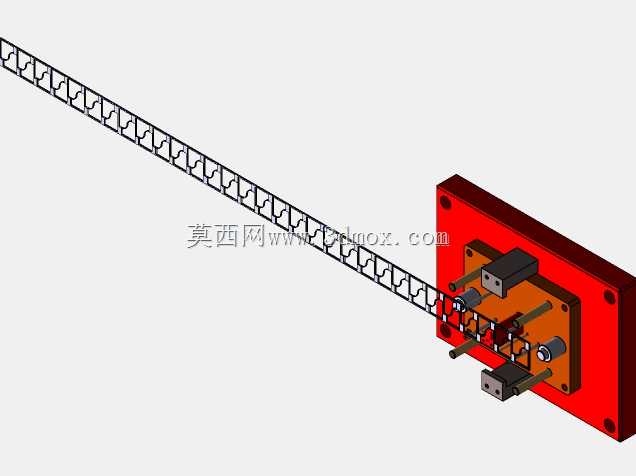

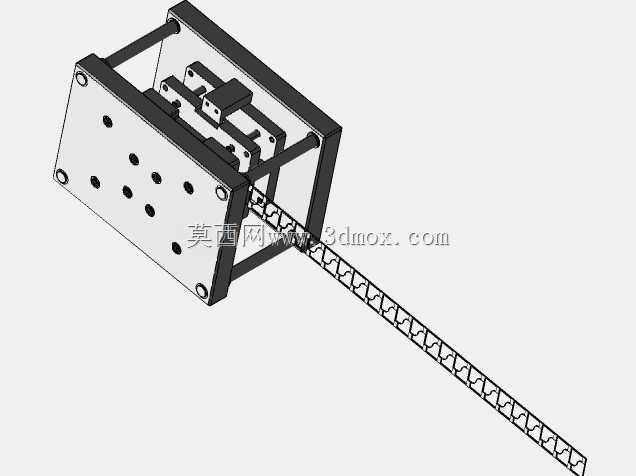

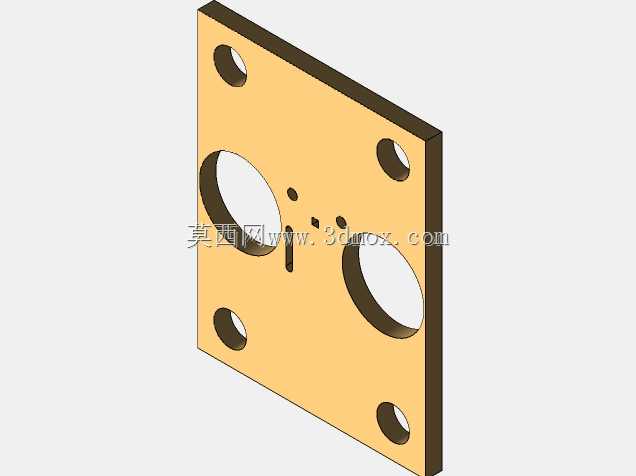

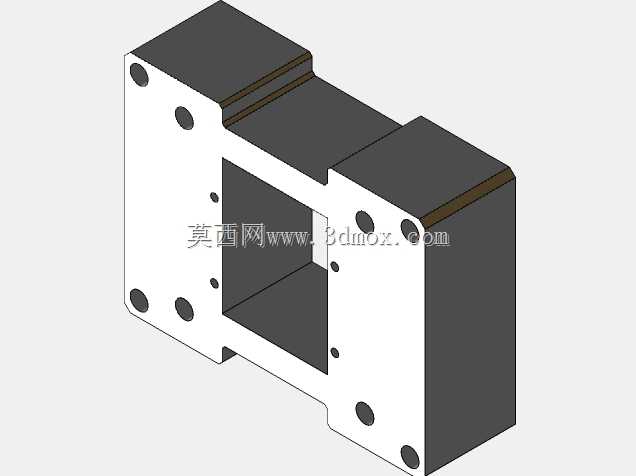

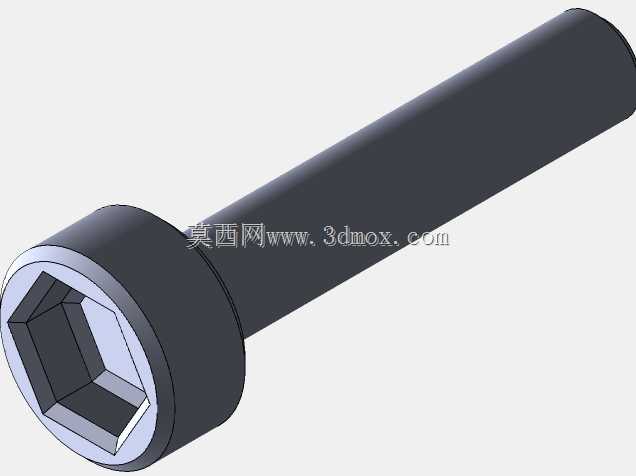

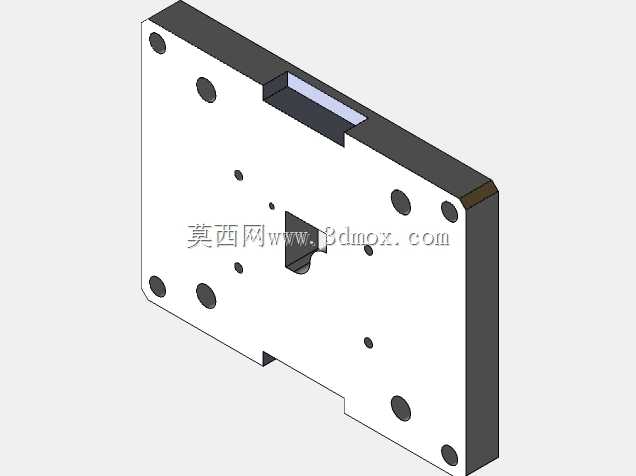

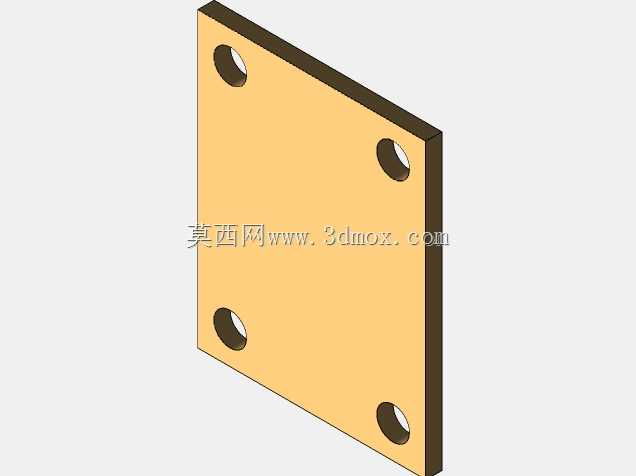

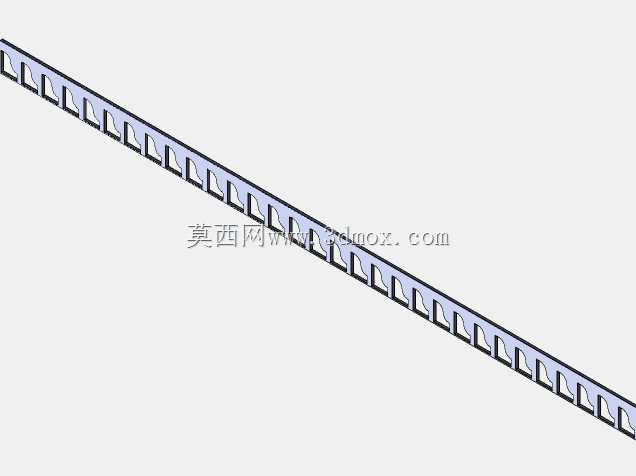

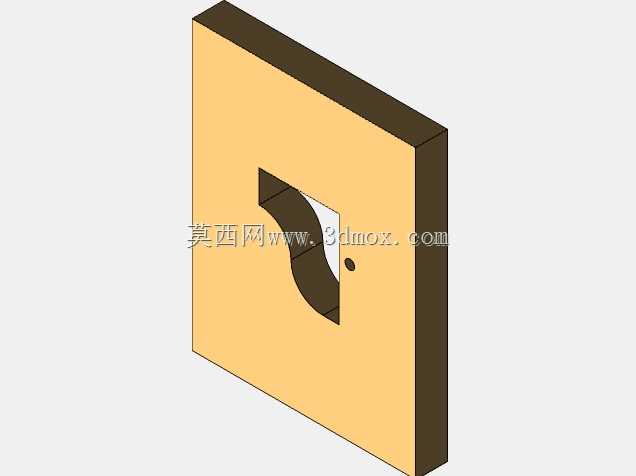

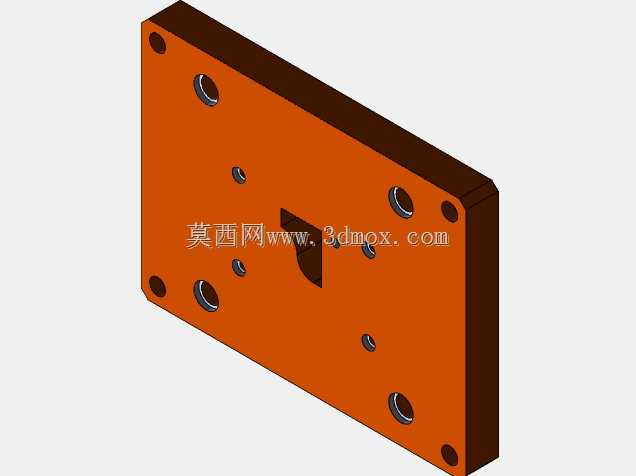

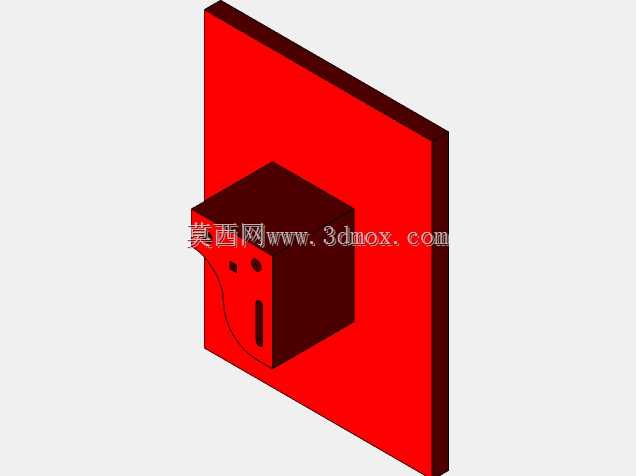

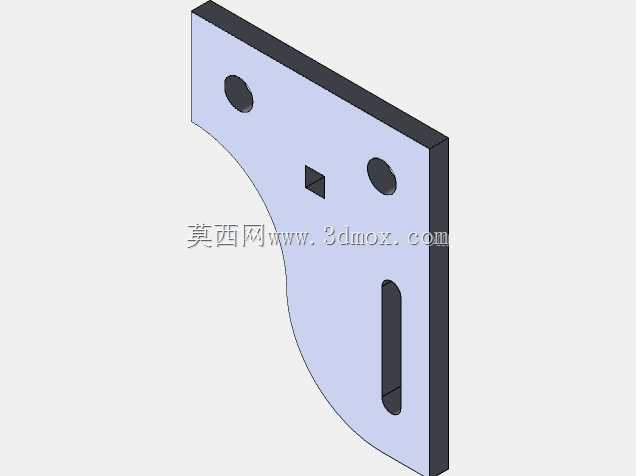

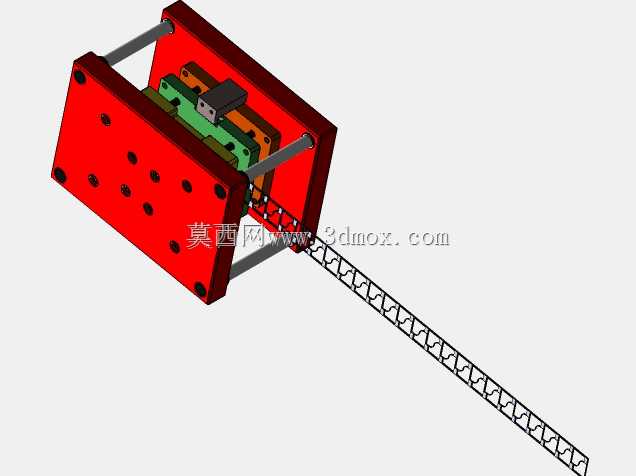

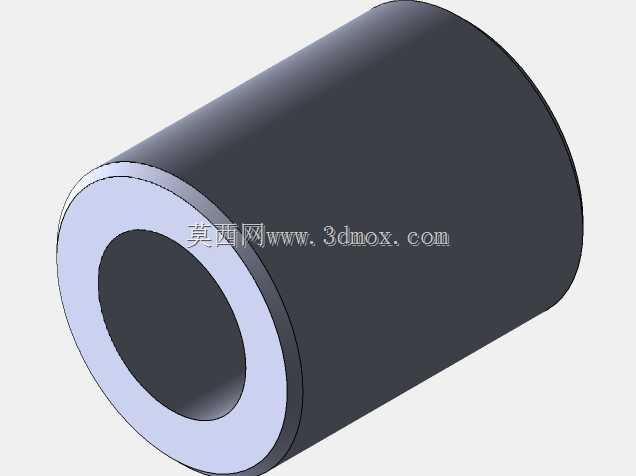

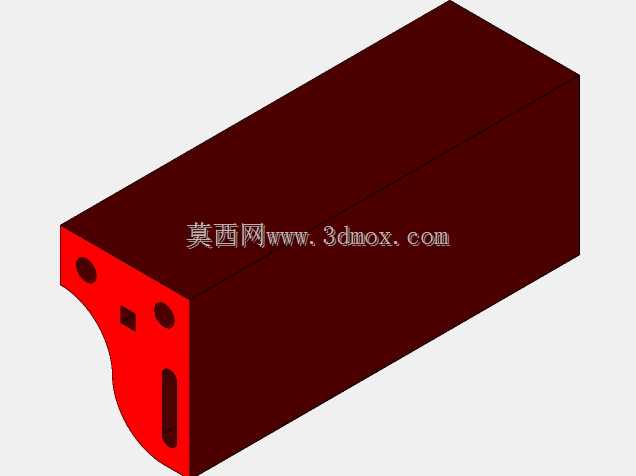

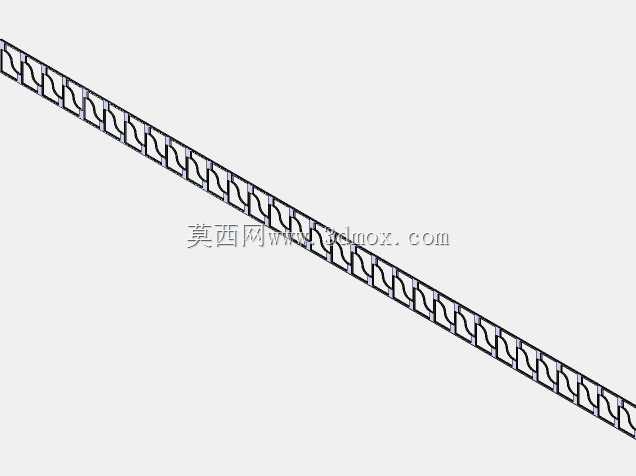

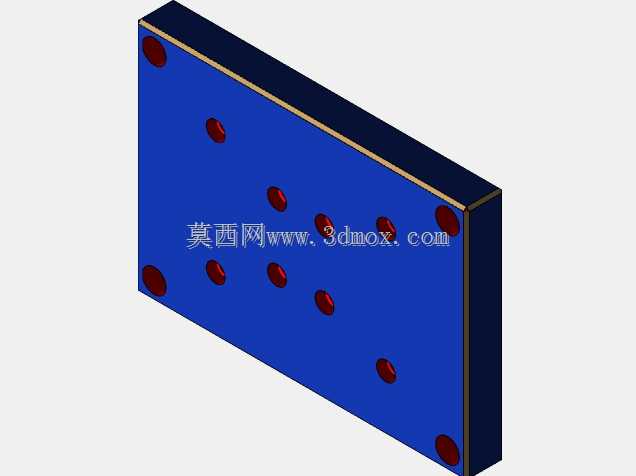

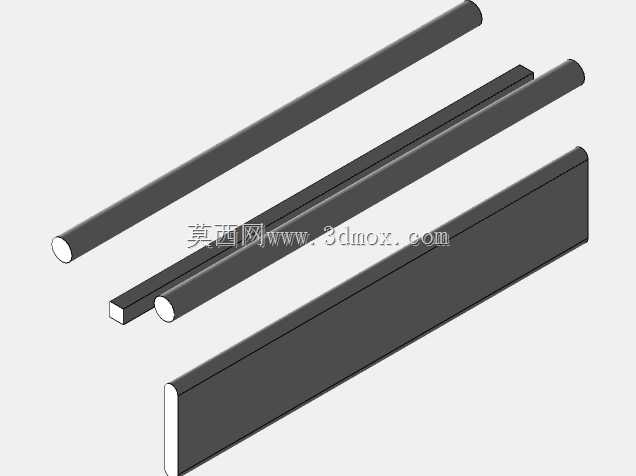

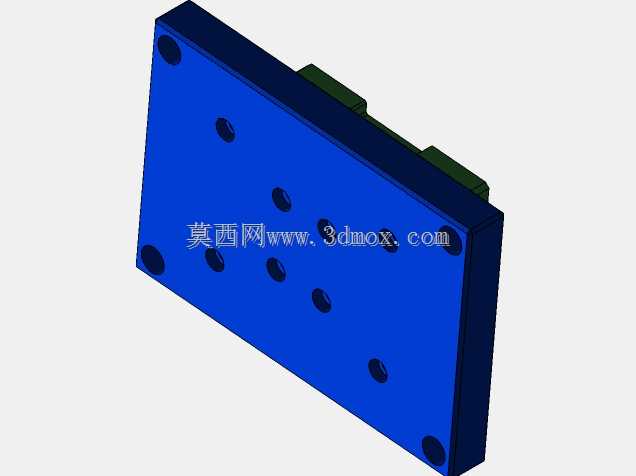

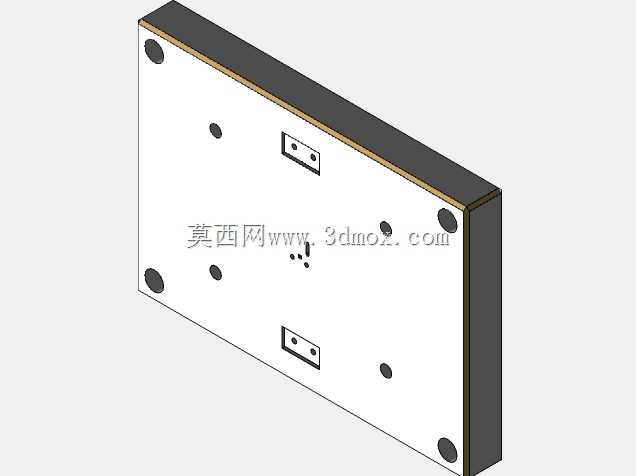

这套工装主要应用于连续冲压产线的带料步进送料与成型工位，适配薄金属带材的连续冲制成型工序，常见于小五金冲压件、接插件端子类零件的批量生产场景，能够替代人工逐片送料的操作，消除手工送料的定位偏差与安全隐患。从结构布局来看，主体采用双侧导柱导向的模架结构，上下安装板预留了标准的冲床模柄安装位与压板固定孔，可直接适配普通开式冲床的工作台安装边界，安装板的孔位排布符合常用中小型冲床的T型槽间距，无需额外制作过渡转接板即可完成装夹。送料部分采用单侧伸出的链带式承载结构，链节上设计有与带料定位孔匹配的卡齿，能够在模具开合的动作周期内，通过模架内置的联动机构驱动链带步进，每次步进距离对应单个冲压工位的步距，保证带料送进的位置精度控制在冲裁间隙允许的范围内。成型工位设置在模架内部的型腔区域，不同功能的镶块采用分体式设计，分别对应冲裁、弯曲、整型的工序动作，镶块通过螺钉与销钉固定在上下模座上，磨损后可单独拆卸更换，无需拆解整个模架，降低产线维护的停机时长。设计过程中优先考虑了带料的导向约束，模架入口处设置了可调式的带料导槽，可根据带材宽度调整导槽间距，适配一定尺寸范围内的带料生产需求，避免带料在送进过程中出现偏斜导致的废品。双侧导柱采用带套的滑动导向结构，导柱与导套的配合间隙控制在微米级，保证上下模合模时的对中精度，避免冲切刃口出现啃伤的问题。链带的驱动端与模架的上模动作联动，上模下行完成冲压动作时，驱动机构带动棘爪完成复位，上模回程时棘爪推动链节完成一个步距的送进，整套动作无需额外配置独立的送料动力源，完全依托冲床的滑块动作实现同步运行，减少了外接动力的布线与调试成本。模架的外侧设置了防护挡板，避免冲压过程中产生的废料飞溅到链带传动区域造成卡滞，同时在链带的伸出端预留了接料位置，成型后的零件可顺着链带末端滑落到收料盒内，无需人工在模口区取件。整套结构的安装尺寸经过适配优化，整体厚度与开模行程满足普通40吨级开式冲床的参数边界，不需要对现有冲床进行改造即可直接上线使用，对于小规格连续冲压件的批量生产场景，能够有效提升生产效率，稳定产品成型精度。
