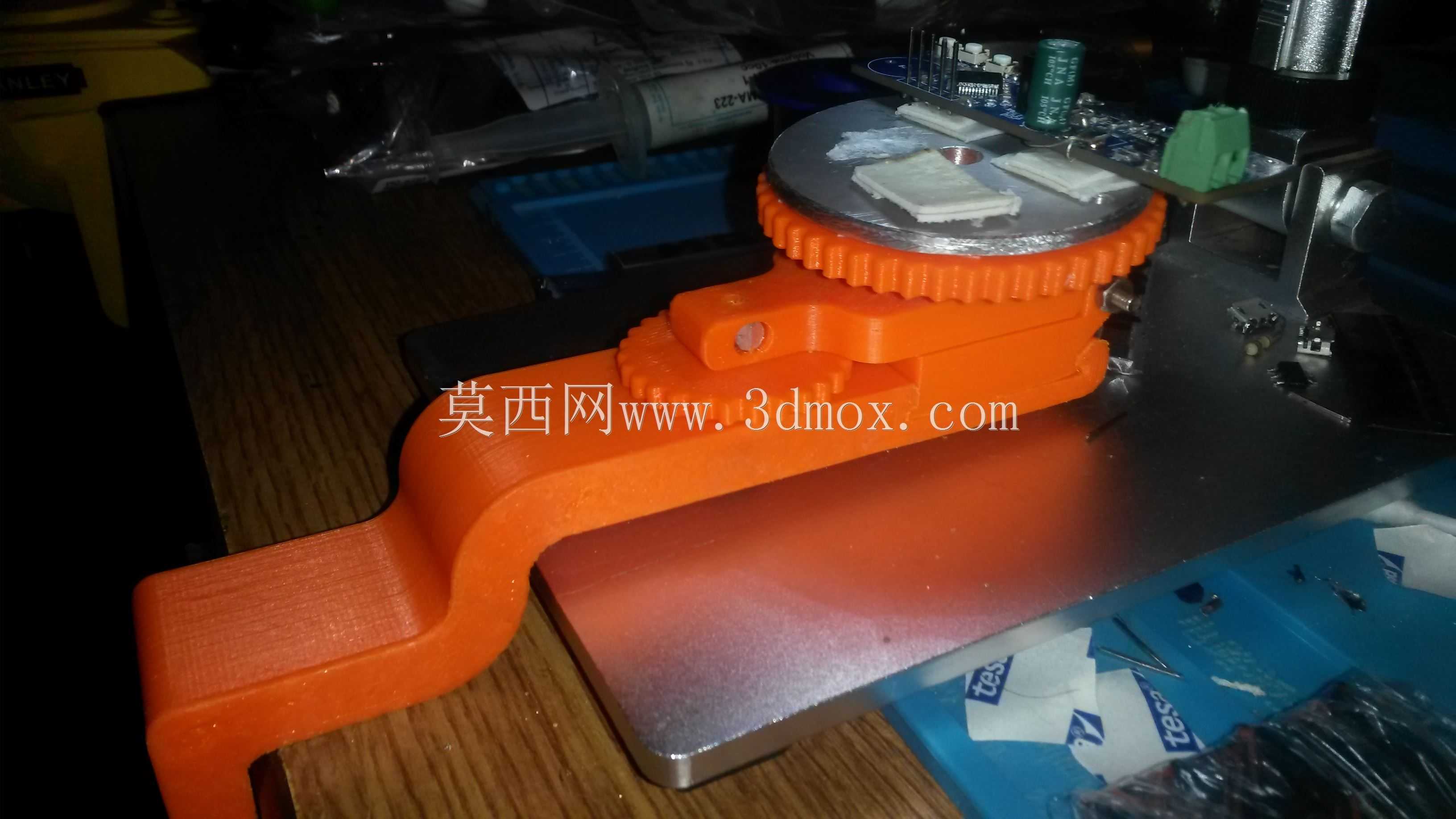

显微镜用可调式电路板夹持固定支架

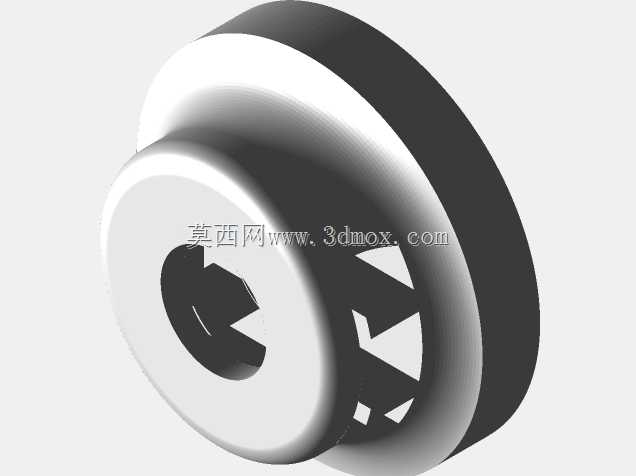

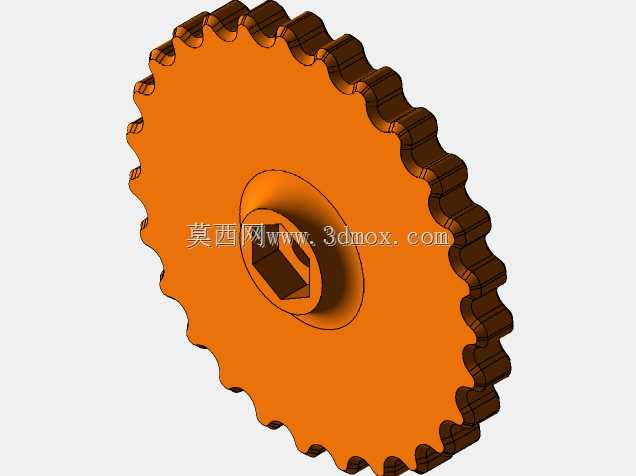

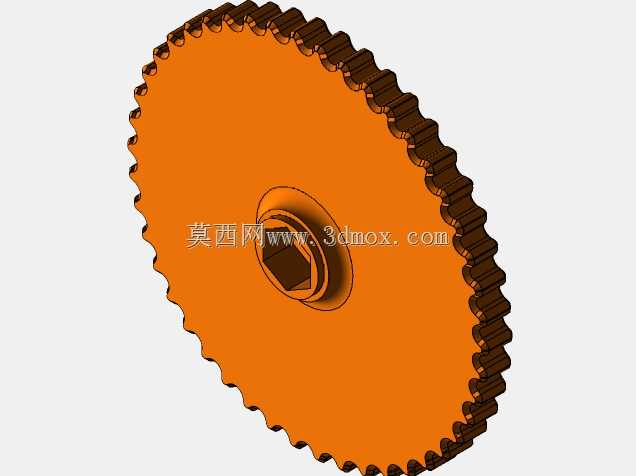

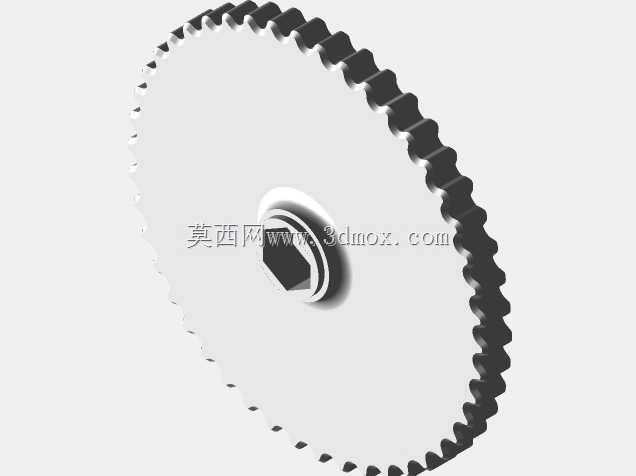

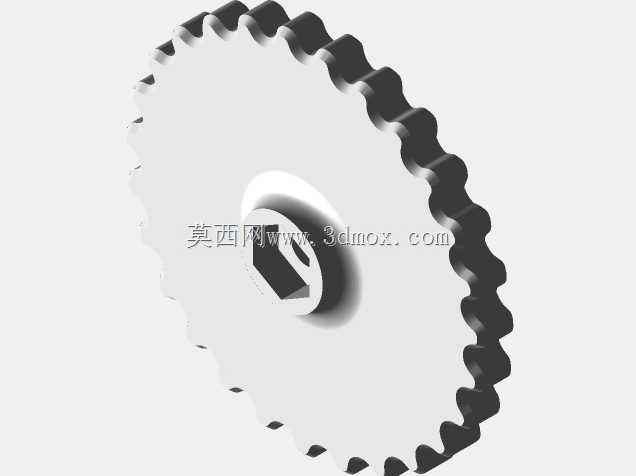

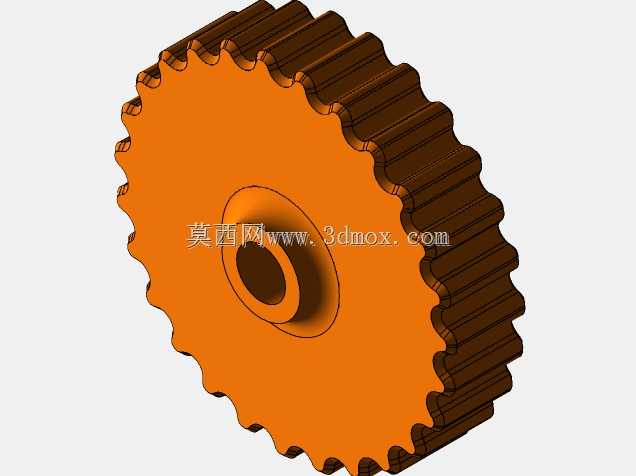

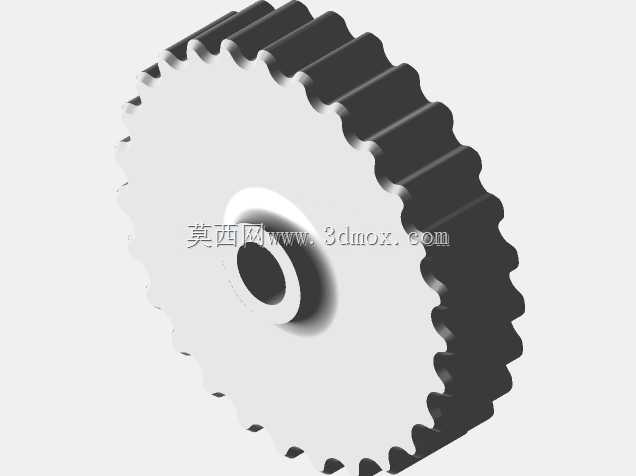

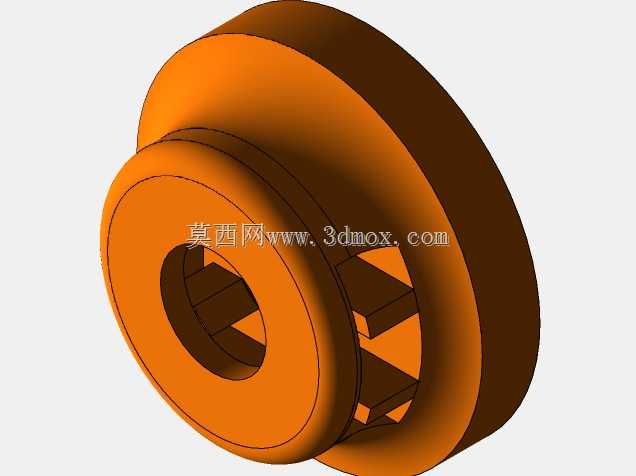

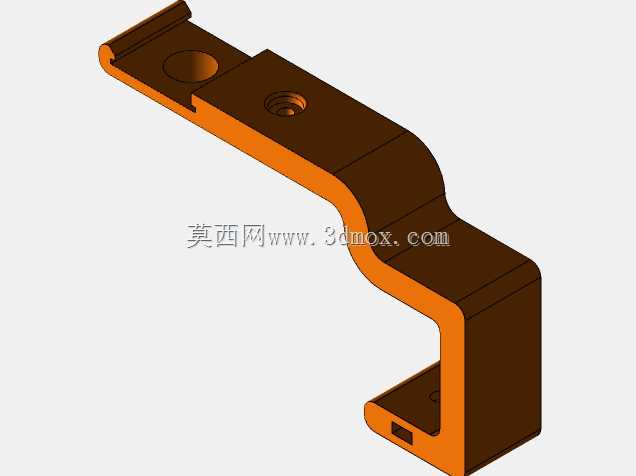

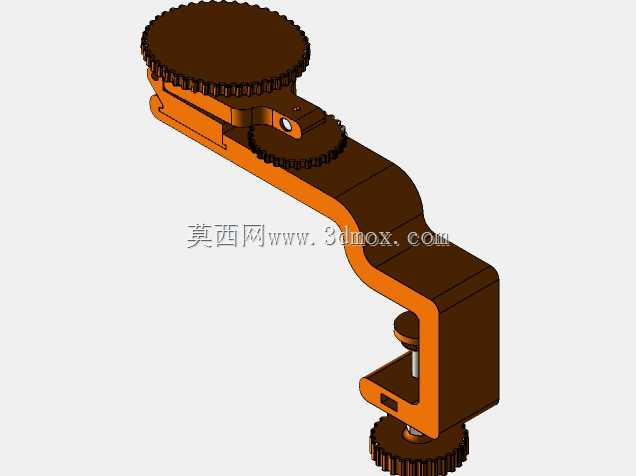

　　在电子装联与电路板检修作业场景中，这类夹持支架主要用于固定待检测、待焊接的小型印刷电路板，适配体视显微镜下的精细操作需求，解决手持电路板操作时晃动、角度调整不便的痛点，尤其适合小批量样板返修、手工焊接贴片元件、焊点外观检查这类需要长时间稳定固定工件的作业环节。支架采用夹装式固定结构，底部的C型夹口可夹持在厚度适配的工作台边缘，无需额外打孔固定，安装时只需转动底部调节旋钮即可收紧夹口，适配多数常规防静电工作台、实验台的台面厚度边界，不会占用过多台面操作空间。上部承载转盘采用齿轮啮合调节结构，转动顶部的大直径调节轮即可带动转盘实现360度水平旋转，同时支架的弯折臂可实现最大35度的倾角调整，调整到位后依靠齿轮啮合的阻尼即可锁定位置，

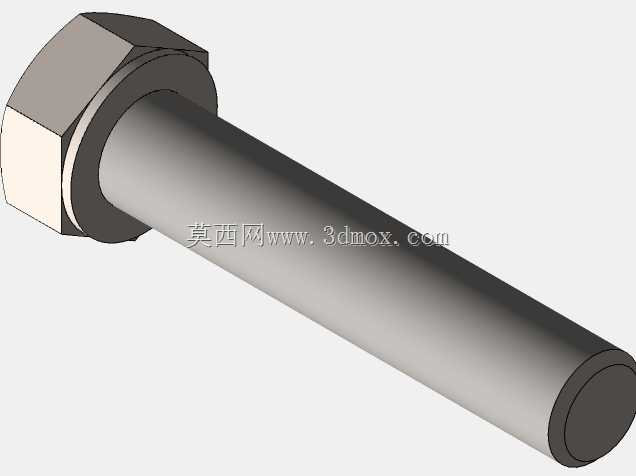

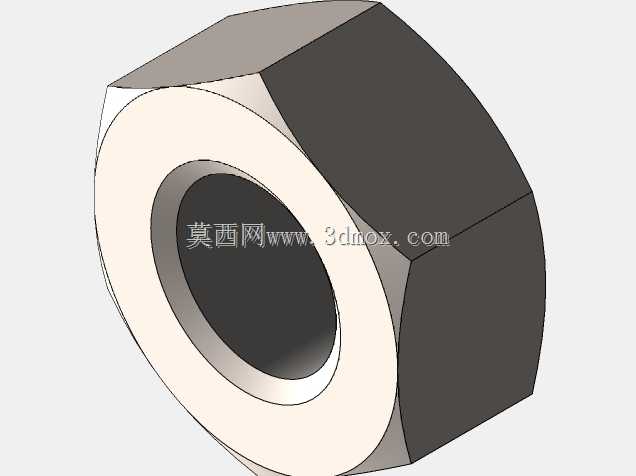

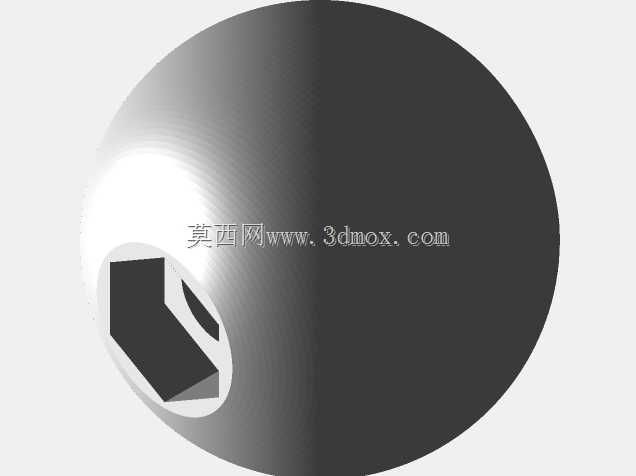

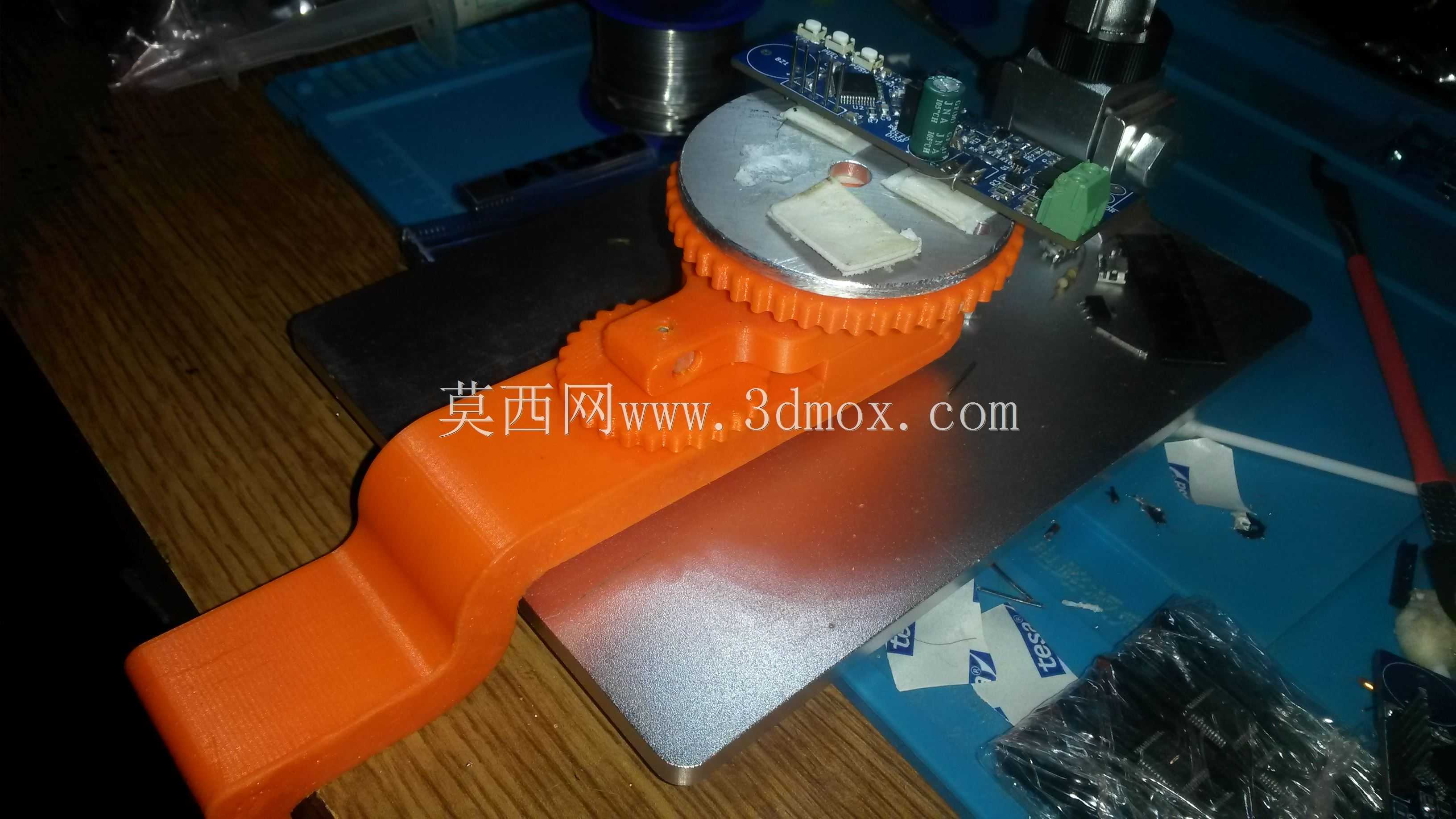

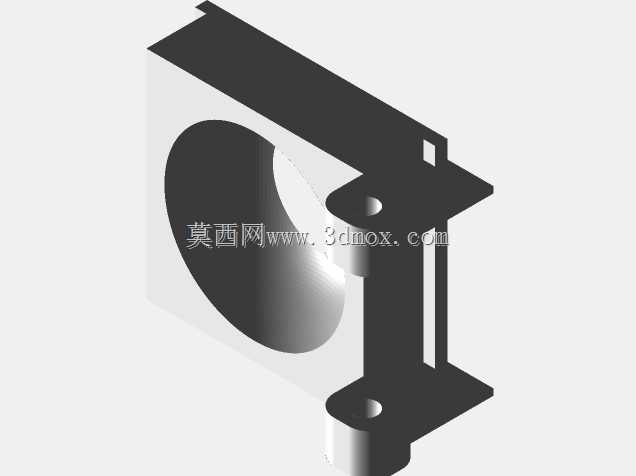

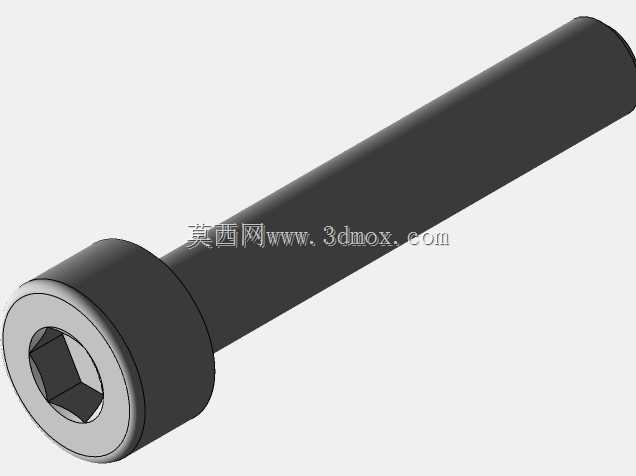

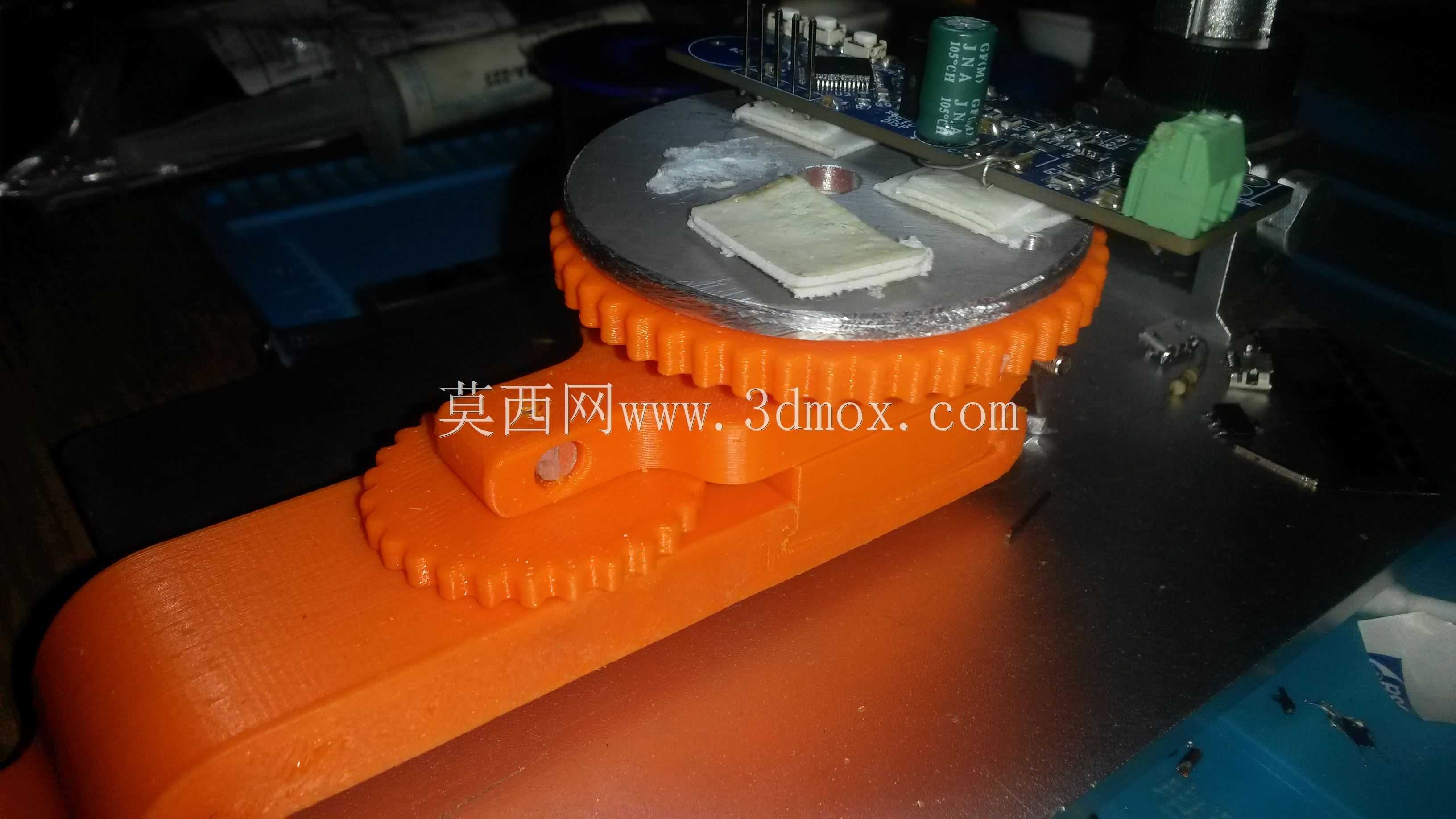

　　无需额外拧紧锁紧手柄，操作时单手即可完成角度调整，不会打断焊接或检查的操作节奏。设计时考虑到焊接作业的散热需求，转盘位置预留了铝板安装位，可粘贴3mm厚的铝板辅助散热，避免焊接时局部高温烫坏支架主体，电路板固定采用2mm厚双面密封胶带粘贴的方式，相比传统夹爪固定不会遮挡电路板边缘的焊点与元件，也不会夹伤薄型电路板的板边。球座部分采用分体式设计，拆分后可降低打印成型的支撑需求，组装时用螺钉紧固即可，整体结构无复杂异形曲面，各运动部件之间预留了合理的装配间隙，转动调节时无卡滞、无虚位，夹持状态下转盘不会出现自行下滑或偏转的问题。支架的整体轮廓沿操作方向延伸，弯折臂的高度设计适配常规显微镜的工作距离，固定电路板后，电路板的待操作面刚好处于显微镜的清晰成像焦距范围内，无需反复调整显微镜的对焦高度，转盘的直径尺寸适配常见的5cm至10cm尺寸的小型电路板，覆盖多数开发板、小型功能模块的固定需求。
