西拉型卡利普巴西特工件定位工装

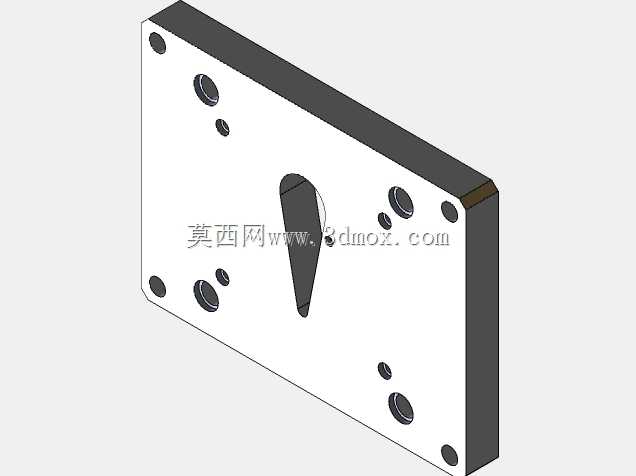

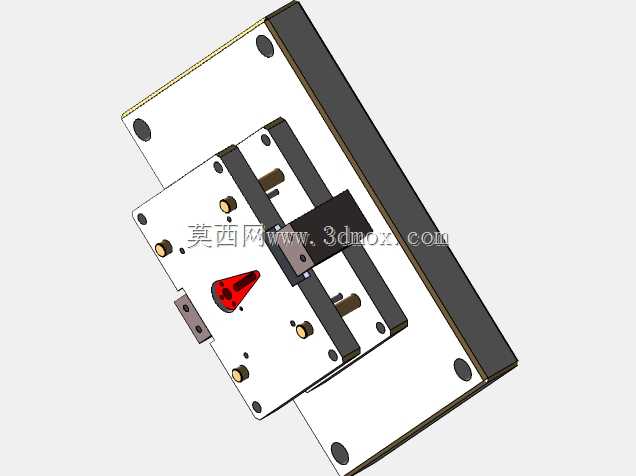

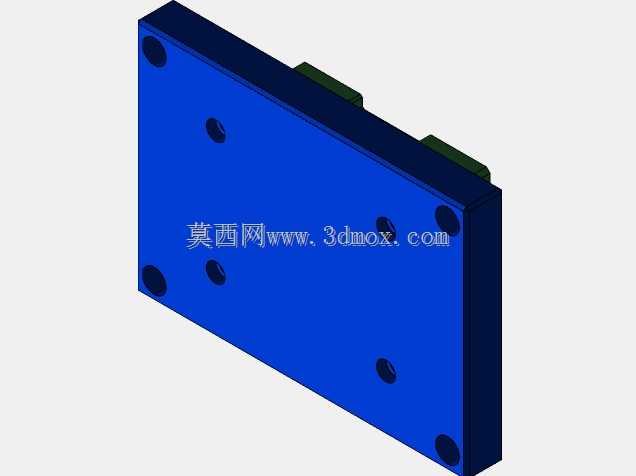

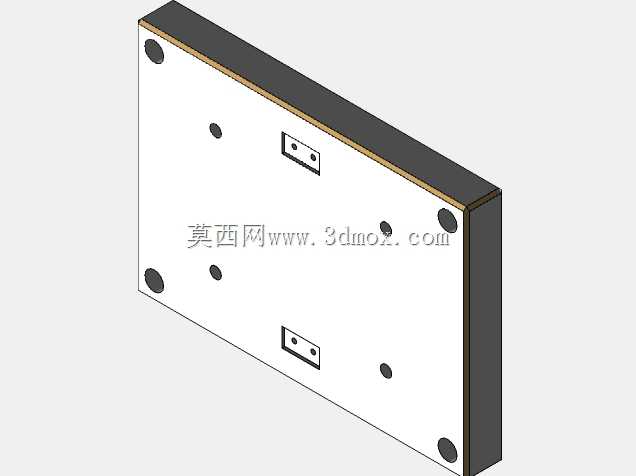

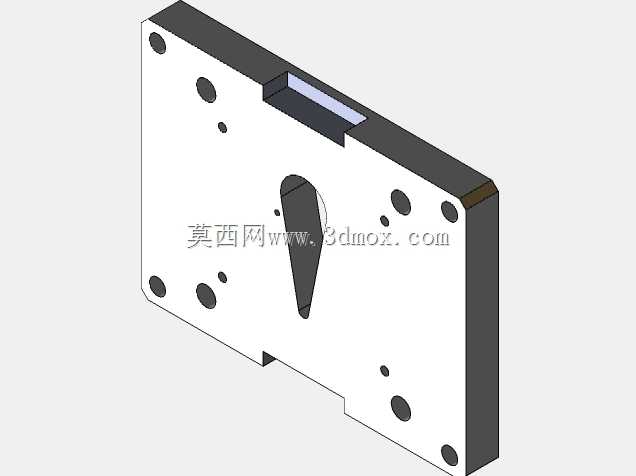

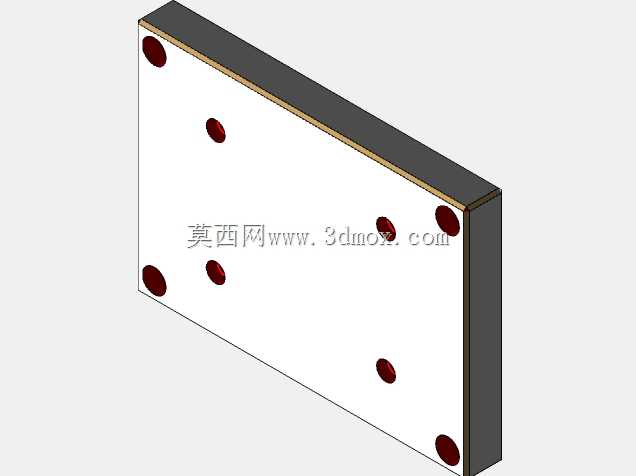

该工装主要应用于小型异形金属工件的铣削、钻孔工序的装夹定位，适配常规立式加工中心的工作台安装，可解决异形薄壁工件装夹易变形、定位基准偏移的常见加工痛点。从结构布局来看，工装采用板式基座作为承载主体，基座边缘预留的沉头安装孔可直接配合T型螺栓固定在机床工作台上，安装边界可适配多数行程400mm以上的立式加工中心，基座平面的平面度公差控制在0.02mm以内，为整套工装提供稳定的定位基准。工装的夹紧单元采用对称式侧推结构，两组滑动压块沿基座中部的导向槽做直线运动，压块的夹持面做了防滑纹理处理，可避免工件装夹过程中出现滑移，同时压块与工件接触的端面做了倒角处理，防止装夹时刮伤工件已加工表面。工装中部设置的红色定位销为菱形销结构，配合基座上的圆柱定位销，可实现工件的完全定位，限制工件六个自由度，避免过定位导致的装夹应力变形。整套工装的驱动单元采用偏心凸轮结构，扳动凸轮手柄即可实现压块的快速夹紧与松开，单工位装夹耗时可控制在5秒以内，相比传统螺栓压板装夹方式，装夹效率提升60%以上。基座后侧设置的立式挡板可作为工件的轴向定位基准，挡板与基座平面的垂直度公差控制在0.015mm以内，保证工件装夹后加工面的位置度要求。在设计思路上，这套工装优先考虑了装夹的通用性，通过更换不同厚度的调整垫片，可适配一定尺寸范围内的同类型异形工件，无需重新制作整套工装，降低了小批量多品种加工的工装投入成本。滑动压块与导向槽之间采用间隙配合，配合间隙控制在0.01-0.02mm之间，既保证压块滑动顺畅无卡滞，又避免间隙过大导致的装夹定位误差。所有运动部件均做了发黑防锈处理，基座表面做了精磨处理，长期使用不易出现锈蚀与磨损，日常维护仅需定期在导向槽内涂抹少量润滑脂即可。工装的整体结构紧凑，无多余外伸部件，加工过程中不会与机床主轴发生干涉，可适配常规长度的立铣刀、钻头等加工刀具，无需定制加长刀具即可完成所有工序加工。
