层叠式板件热压贴合工装结构设计

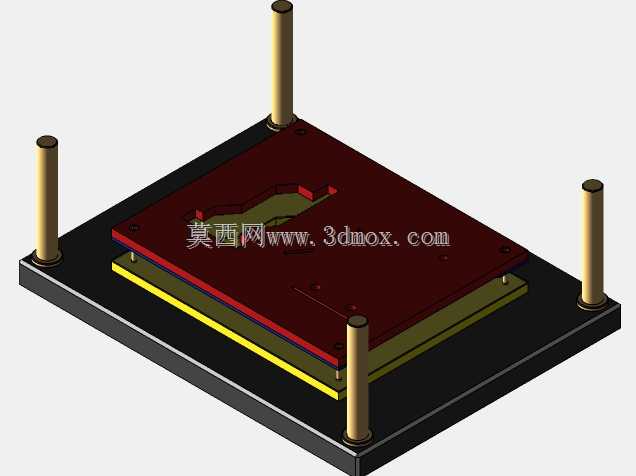

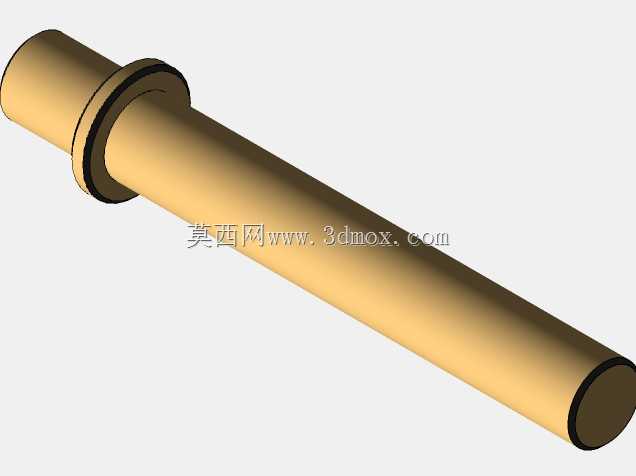

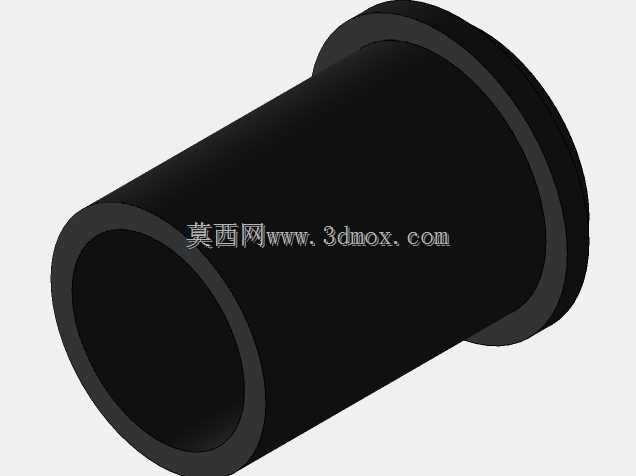

这套层叠式压合结构主要面向柔性薄片类工件的压合作业场景，常见于柔性线路板、薄型绝缘片材、导热膜类产品的预压贴合工序，在消费电子零部件加工、新能源软连接制备的产线前段工位有较高适配性。结构整体采用上下双层板式框架，四根导向铜柱作为支撑与导向构件，既承担上下模板的重量负载，也保证压合过程中模板的平行度，避免压合面出现倾斜导致的工件压合不均、边缘溢胶错位问题。

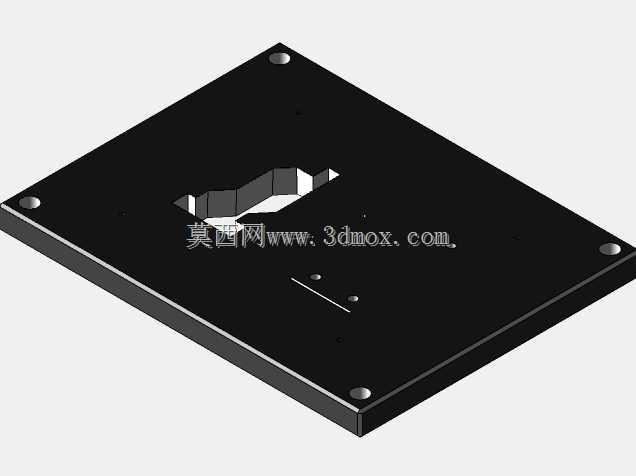

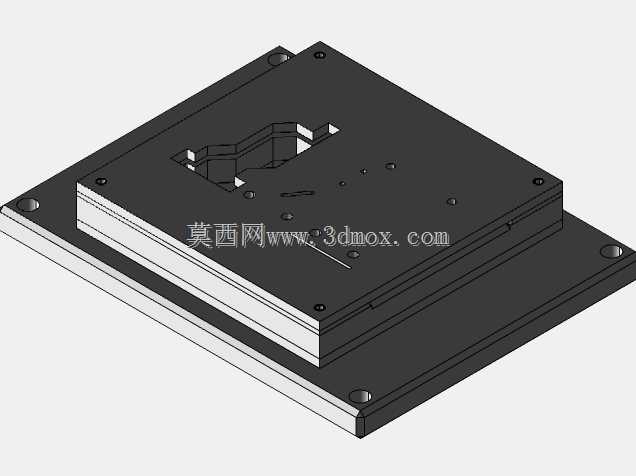

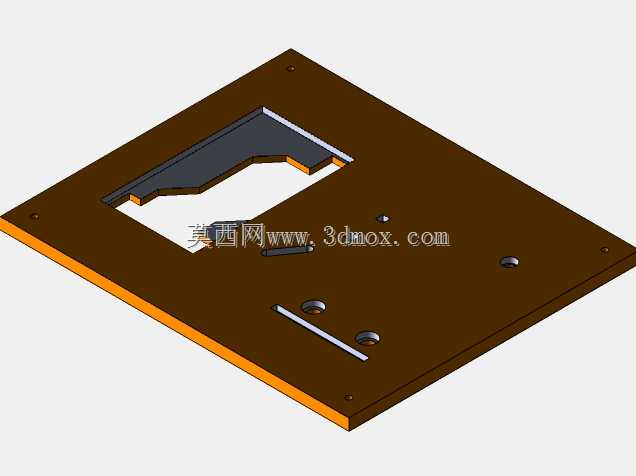

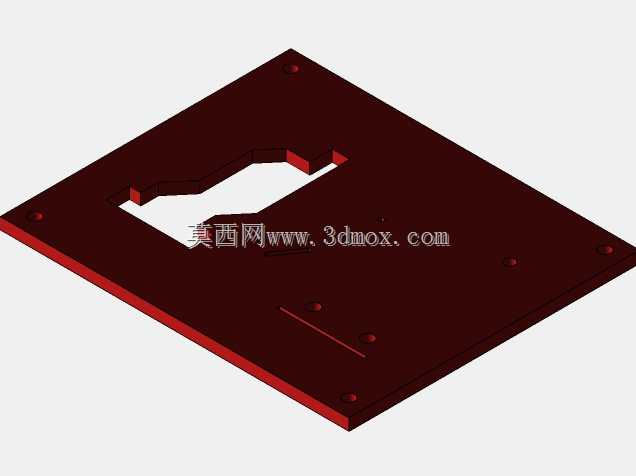

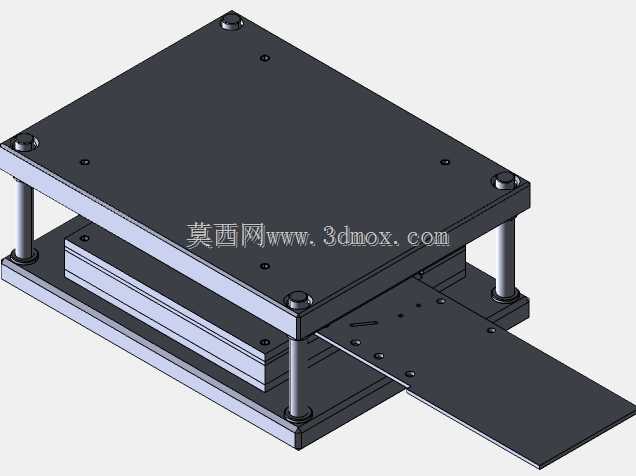

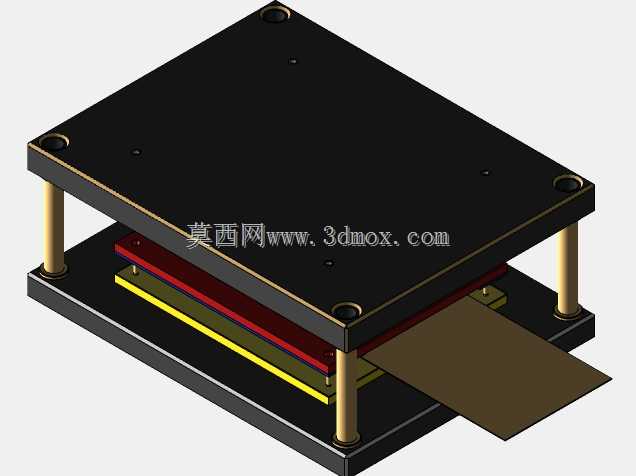

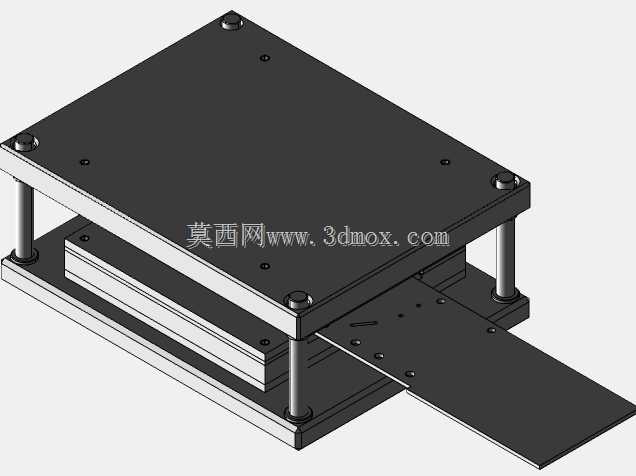

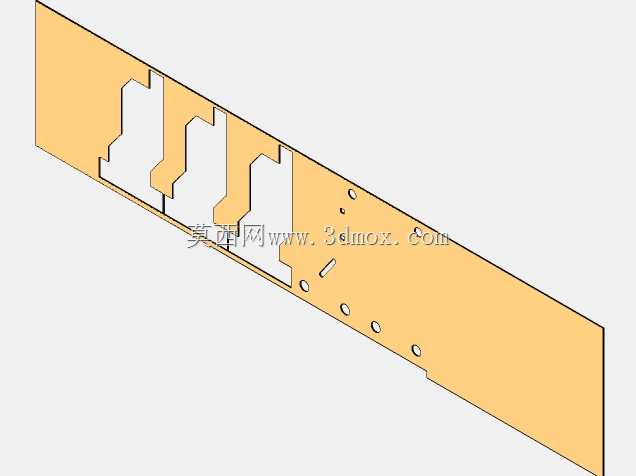

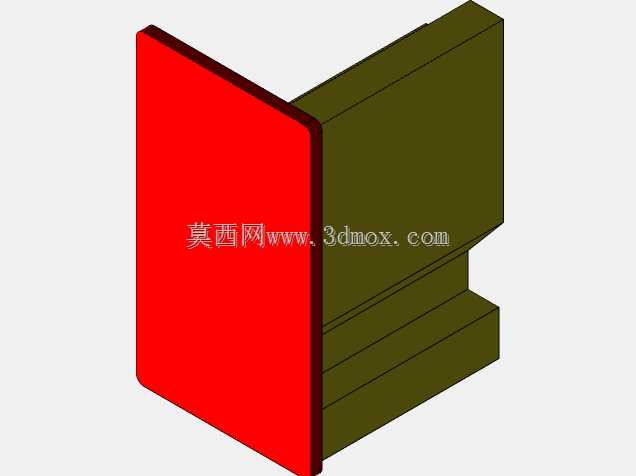

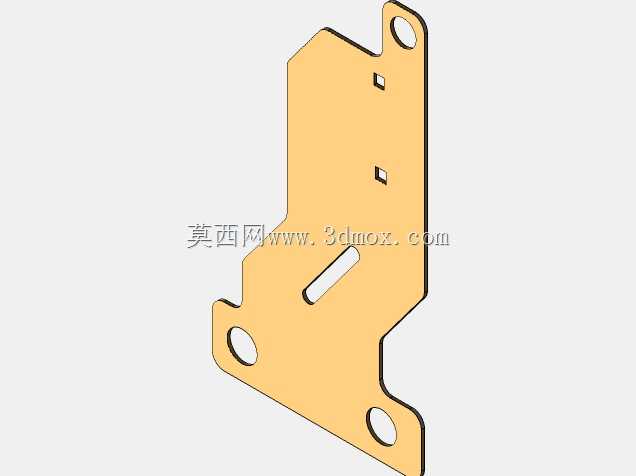

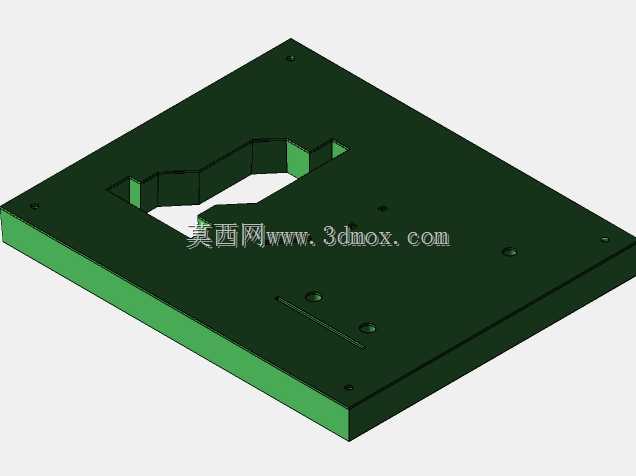

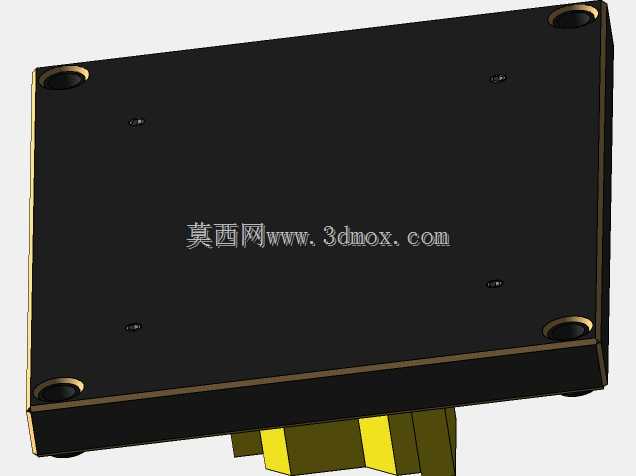

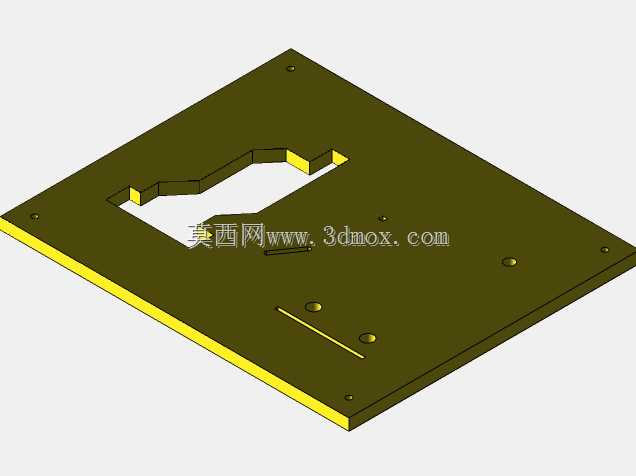

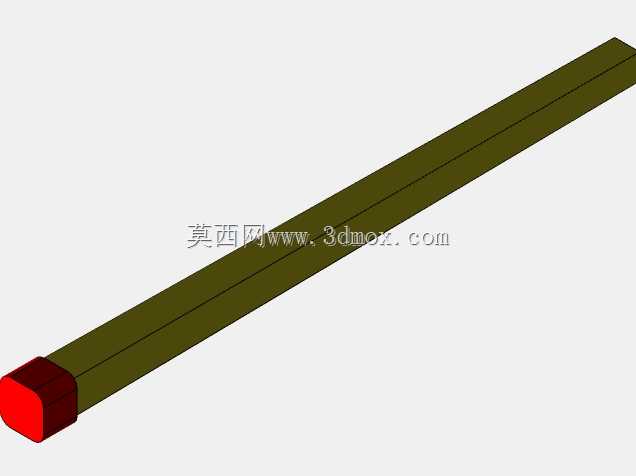

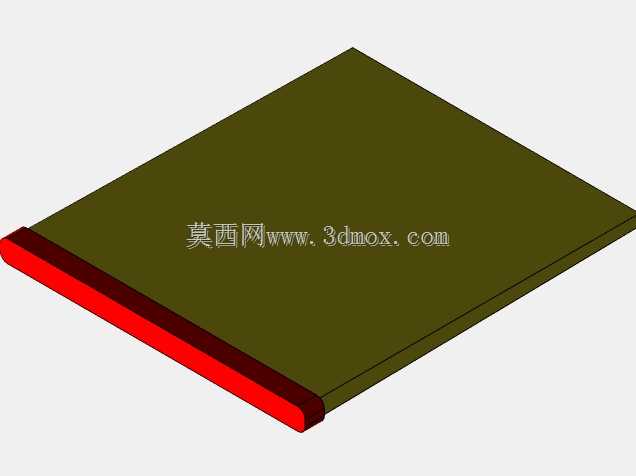

从功能设计来看，上层黑色模板为固定承压端，下层模板集成了工件定位与承托功能，中间层设置了多组不同厚度的垫层结构，分别对应缓冲、均热、工件隔离的作用，伸出的带状结构为待压合工件的取放定位端，作业时可将工件沿该导向端推入层间定位区域，无需额外加装定位销即可快速完成工件对位，适配小批量多批次的柔性件压合作业，换型时仅需更换中间对应厚度的垫层即可适配不同厚度的工件压合需求。

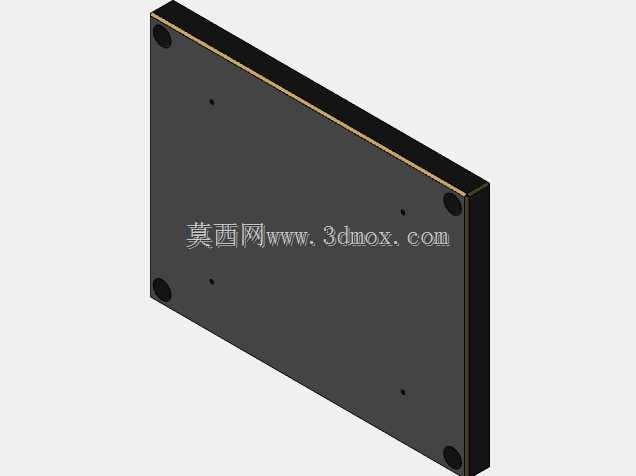

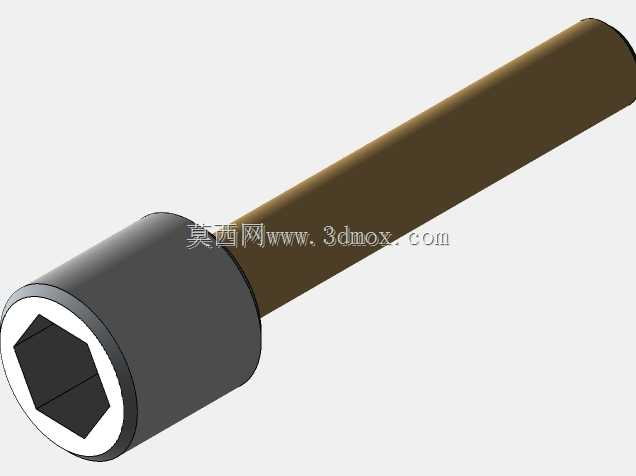

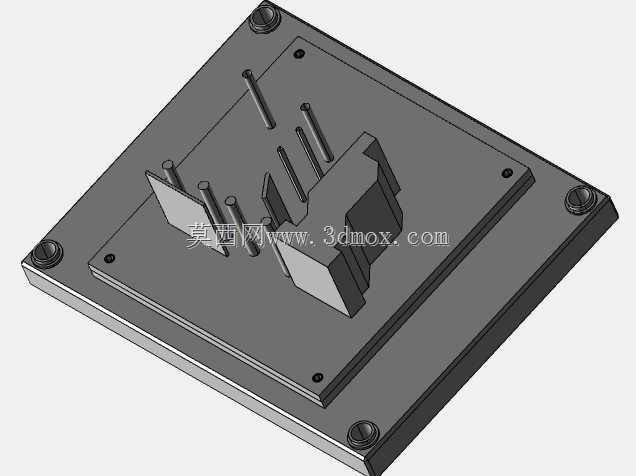

设计过程中优先考虑了压合受力的均匀性，上下模板均采用整板铣削加工，平面度控制在0.02mm以内，四根导向柱的安装孔采用一次装夹镗孔加工，保证柱体与模板的垂直度误差不超过0.01mm/100mm，避免压合过程中出现卡滞、模板偏斜的问题。模板边角处设置的沉孔用于安装固定连接件，可直接将该工装固定在标准压机工作台面，安装边界适配多数桌面式小型压机的工作台安装尺寸，无需额外制作转接板。

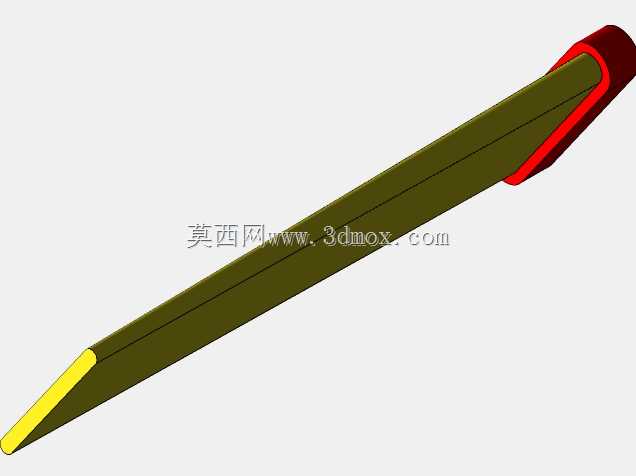

实际使用中，该结构可配合加热模块实现热压作业，中间的垫层可根据压合温度要求更换为硅胶缓冲垫、不锈钢均热板或者耐高温绝缘片，压合行程通过导向柱的限位台阶控制，避免压合过量导致的工件破损。针对薄型柔性件易产生静电吸附的问题，结构的金属构件均做了导通处理，可外接静电释放端子，避免压合取放过程中静电击穿工件内部线路。整体结构没有复杂的传动构件，日常维护仅需定期清洁导向柱表面并涂抹少量润滑脂即可，故障率远低于带复杂凸轮、连杆结构的压合工装，适合作为产线通用压合治具使用，针对不同宽度的带状工件，仅需调整两侧的限位挡条位置即可完成适配，无需重新加工整套模板，大幅降低了小批量生产的工装制备成本。
