铰接式压紧定位夹具结构设计

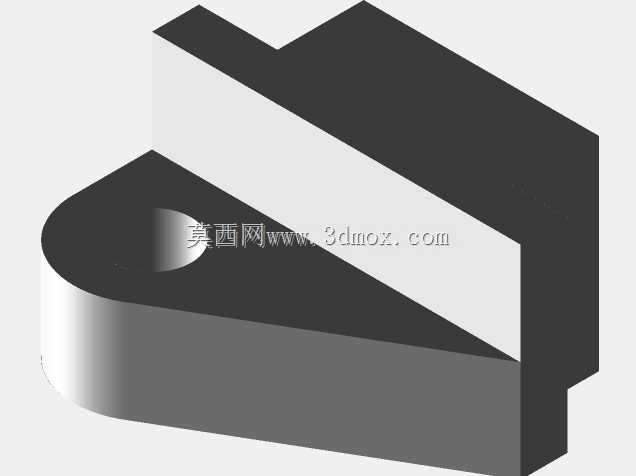

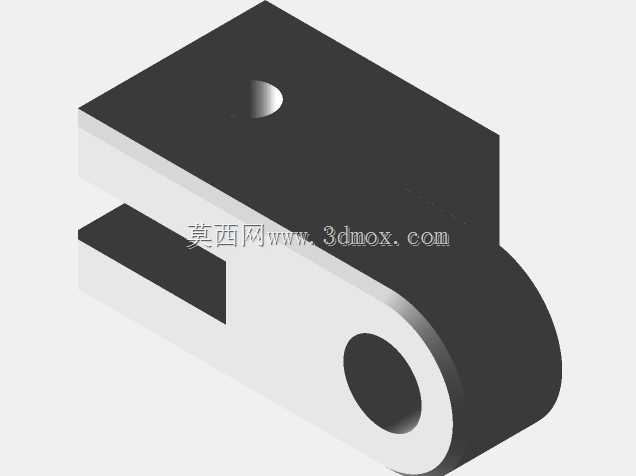

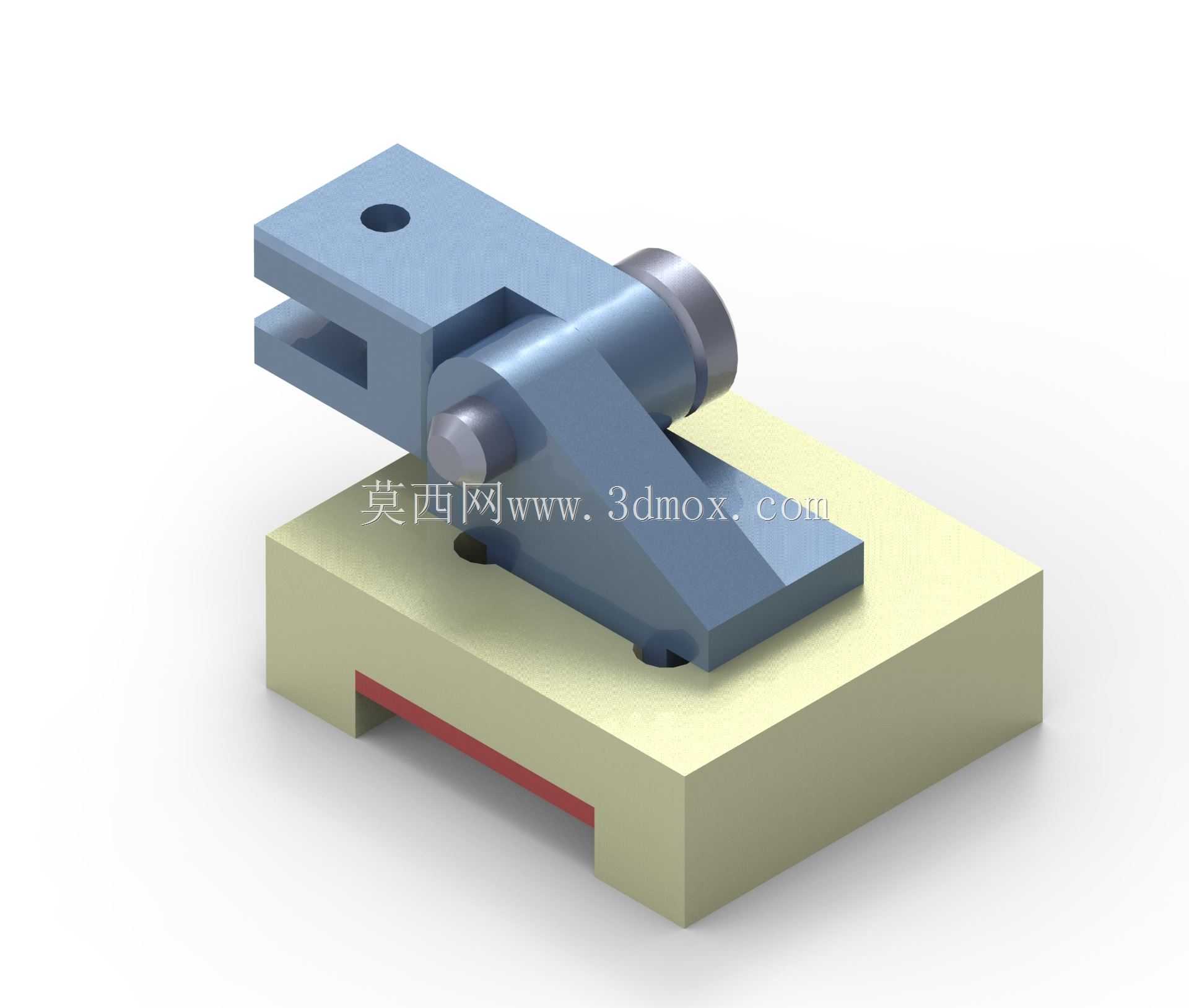

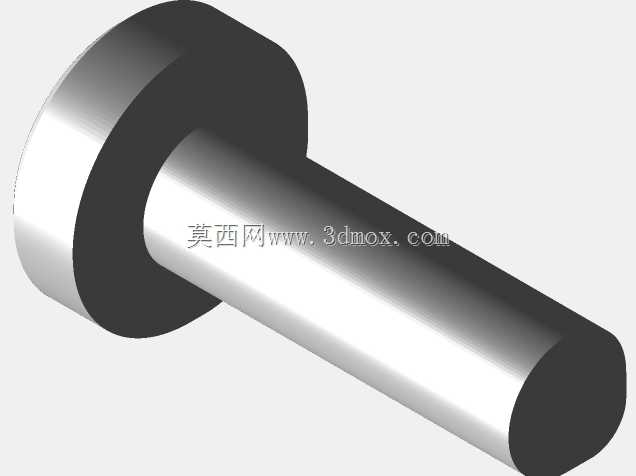

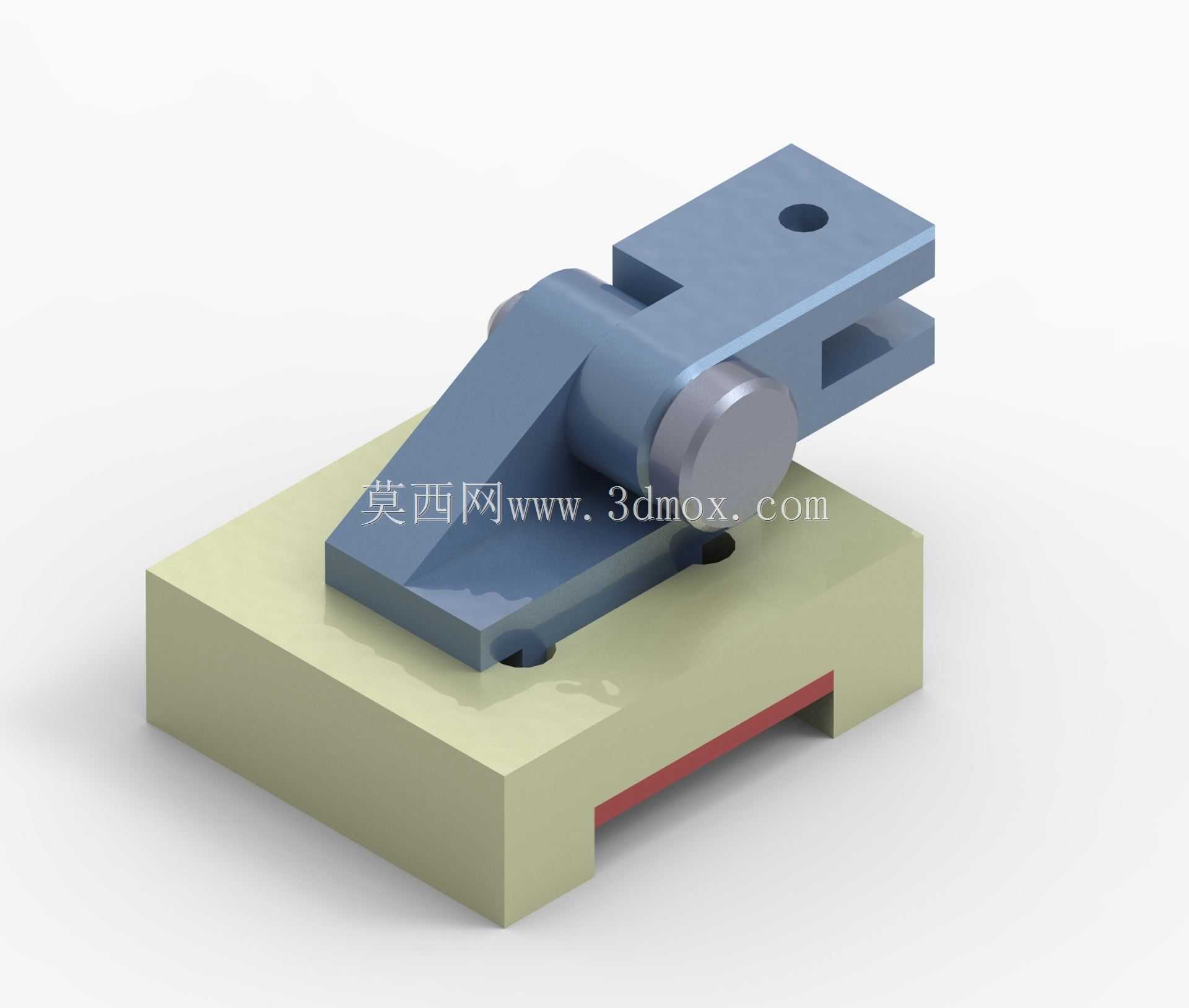

这款铰接式压紧定位构件，常应用在小型零件铣削、钻孔工序的工位装夹环节，也可集成在自动化生产线的工件定位工位，承担待加工件的快速压紧与精准定位作用，避免加工过程中工件出现位移、翘曲问题，保障加工尺寸的一致性。从结构设计逻辑来看，构件分为底座支撑、铰接摆臂、销轴连接三个核心部分，底座采用带滑槽的矩形块结构，底部的通槽可适配工作台T型槽的安装需求，底座上预留的两个沉头安装孔，能够通过内六角螺栓将整个构件固定在工装台面上，安装时可根据工位排布沿滑槽调整固定位置，适配不同尺寸工件的装夹跨度。摆臂部分采用叉形铰接端与支撑座配合，通过圆柱销轴实现摆臂的翻转动作，摆臂前端的通孔可安装压紧螺栓或者压头，当摆臂下压至工作位置时，压头可紧密贴合待加工工件表面，配合底座的支撑面形成稳定的装夹力，摆臂抬起时可快速完成工件的上下料操作，相比传统螺栓压紧结构，操作效率可提升40%以上。设计过程中充分考虑了铰接副的磨损余量，销轴与铰接孔采用间隙配合，装配后可加注润滑脂降低长期往复翻转的磨损量，摆臂的支撑筋做了加厚处理，避免压紧力过大时出现摆臂变形断裂的问题，底座的支撑面做了平面度公差要求，保障安装后与工作台面的贴合度，减少装夹时的定位误差。从安装边界来看，底座整体长宽尺寸适配常规小型工装台的安装孔距，摆臂翻转的最大角度可满足工件上下料的空间需求，不会与周边的加工刀具、送料机构产生运动干涉，整个构件的受力路径经过优化，压紧力从摆臂通过销轴传递到底座，再分散到工作台面，长期使用不会出现应力集中导致的构件开裂问题。在实际生产场景中，这类铰接压紧构件可单独使用，也可多个组合排布，针对异形工件、板类零件的装夹需求灵活调整位置，相比定制化的专用夹具，这类通用铰接压紧结构的适配性更强，加工制造成本更低，维护更换也更加便捷，适合小批量多品种的加工车间使用，能够有效降低工装准备的时间成本，提升工序流转效率。
