穴盘育苗用真空播种作业设备结构

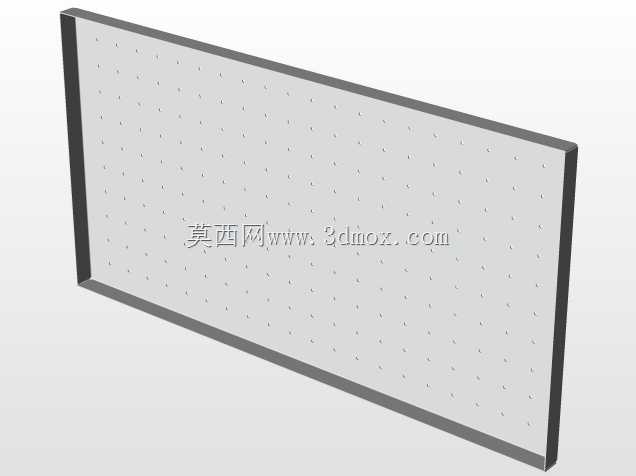

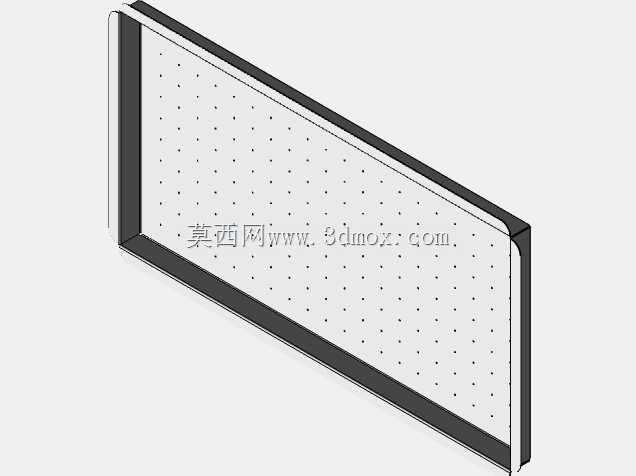

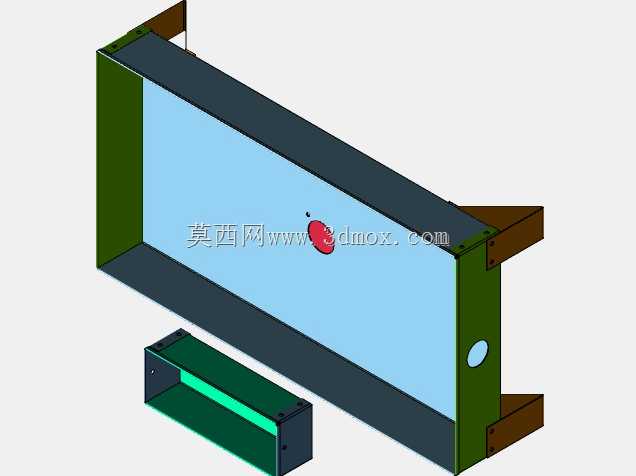

在设施农业育苗生产环节，小粒径蔬菜、花卉种子的精量播种一直是影响育苗效率的核心工序，传统人工点种存在效率低、播种深度不均、漏播重播率高的问题，这款真空播种设备正是针对规模化育苗基地的流水线作业需求设计，可适配常规规格的聚苯乙烯穴盘，完成从基质压穴到负压吸种、投种的整套播种动作。设备主体采用框架式分体结构，主作业腔为立式矩形箱体结构，两侧设置安装支耳，可直接固定在育苗流水线的输送架上方，无需额外定制复杂安装支架，安装时需预留输送通道的通行高度，确保穴盘可从箱体下方平稳通过，支耳上开设的长圆孔可适配不同架体的安装孔位，降低现场安装的对位难度。主箱体内部集成负压气路分配腔，正面的平整面板为吸种盘的安装基准面，作业时吸种盘通过负压将种子从种箱内精准吸附，待穴盘输送至指定工位后，负压切断，种子依靠自重落入对应穴盘的压穴孔内，侧面板预留的圆形接口为负压管路接入端，可直接匹配常规工业负压风机的管路口径，无需额外制作转接头。下方独立的小型槽体为余种回收组件，安装在主箱体的落种侧下方，可承接投种过程中掉落的散种，槽体内部设置倾斜导种板，散落的种子可沿导板滑至回收口，重新送回种箱循环使用，减少种子浪费。设计过程中优先考虑了设备的维护便捷性，所有气路接头均设置在箱体外侧，日常检修时无需拆解主体框架即可完成管路密封检查、吸种盘更换等操作，框架边角均做圆弧过渡处理，避免作业过程中剐蹭操作人员或输送的穴盘。设备的作业幅宽可匹配128孔、200孔等主流育苗穴盘尺寸，安装时需保证主箱体下沿与穴盘上表面的预留间隙控制在合理范围，既避免间隙过大导致种子落种偏移，也防止间隙过小剐蹭穴盘内的基质表面，两侧支耳的安装高度可通过配套的调节螺栓微调，适配不同高度的穴盘输送线。负压吸种的设计可有效避免伤种问题，针对丸粒化种子、普通裸种都能实现稳定的单粒吸附，重播率、漏播率均可满足规模化育苗的作业要求，设备整体结构没有复杂的传动组件，日常仅需定期清理负压腔的积尘、检查管路密封性即可维持稳定作业，适合中小型育苗基地、农业合作社的育苗生产线配套使用，也可作为 standalone 作业单元搭配人工推送的穴盘架使用，适配不同规模的生产场景。
