车用主切断海拉式电源开关结构

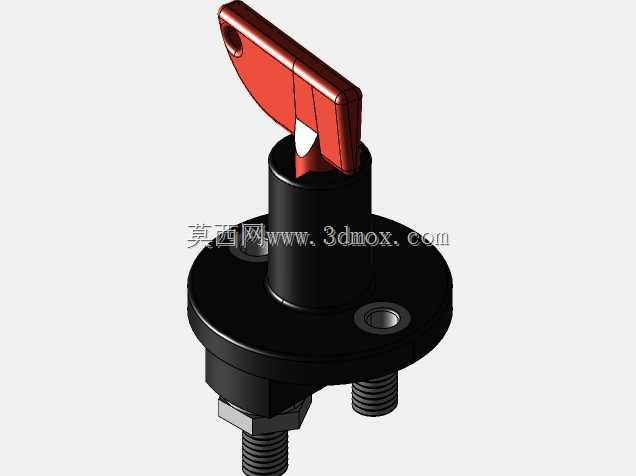

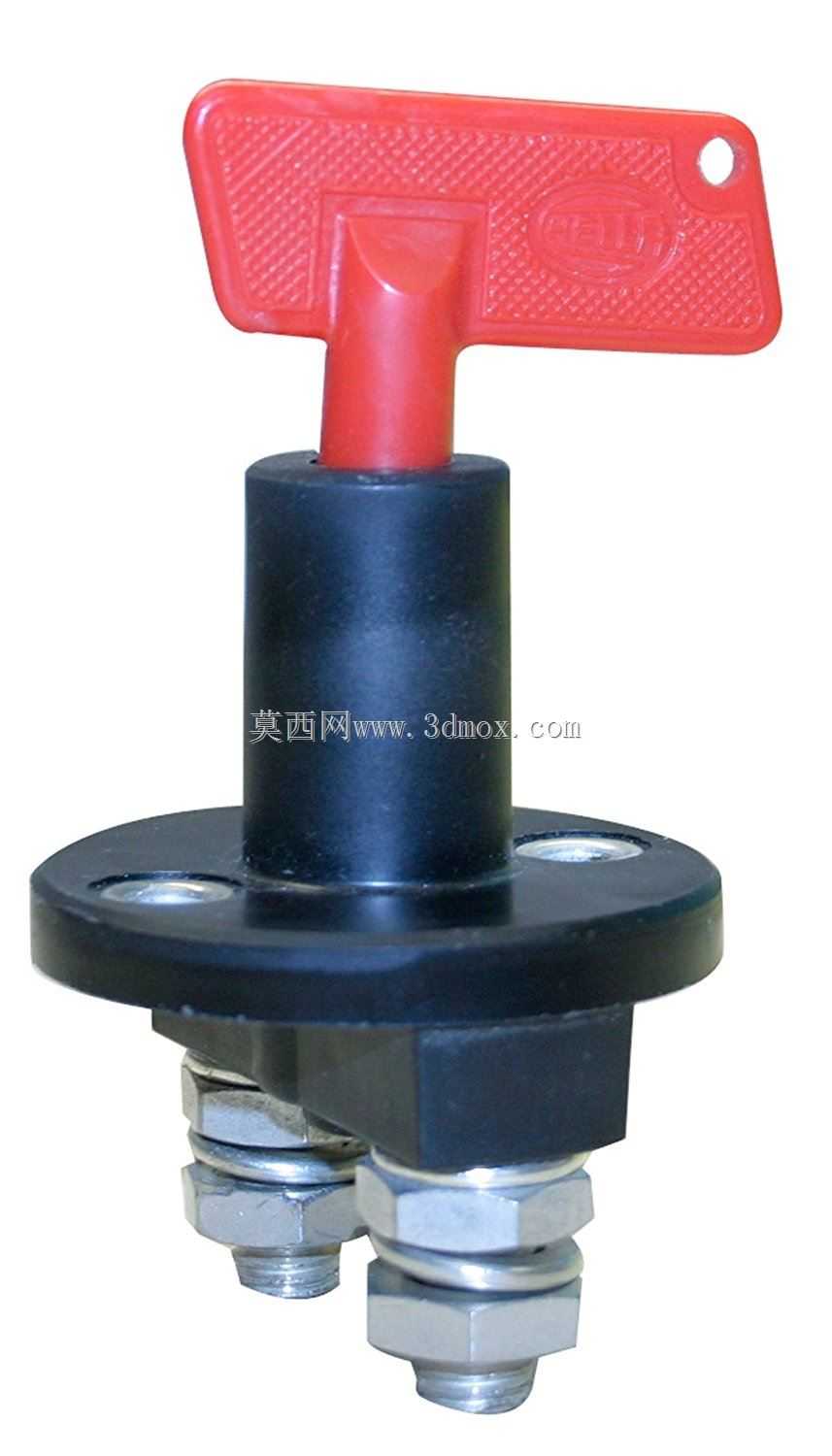

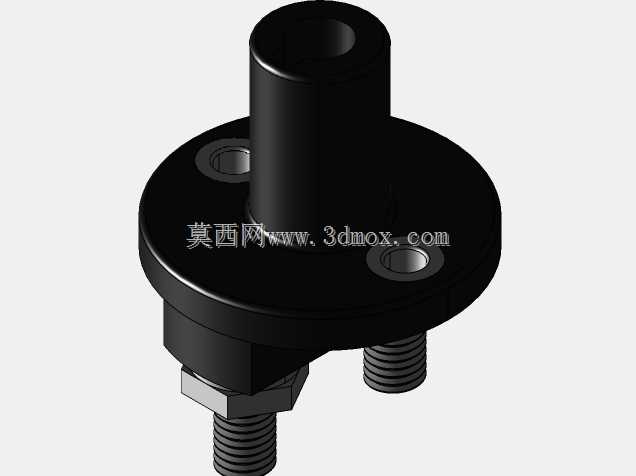

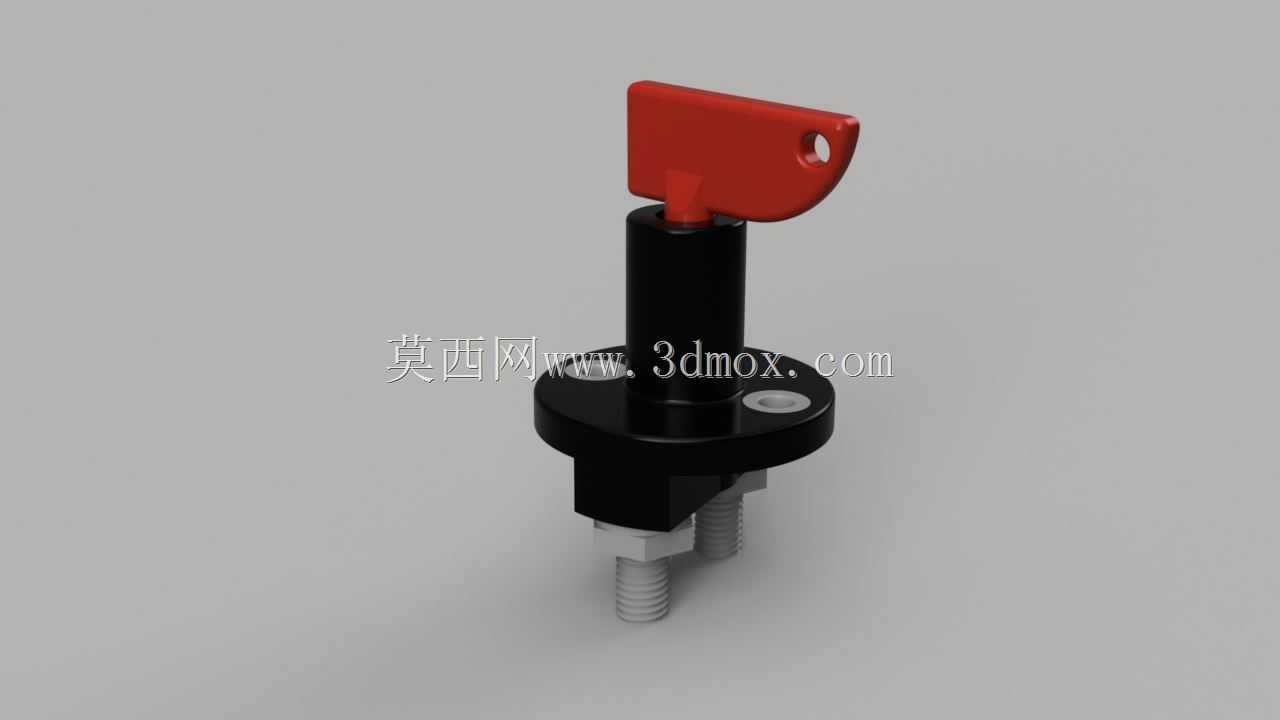

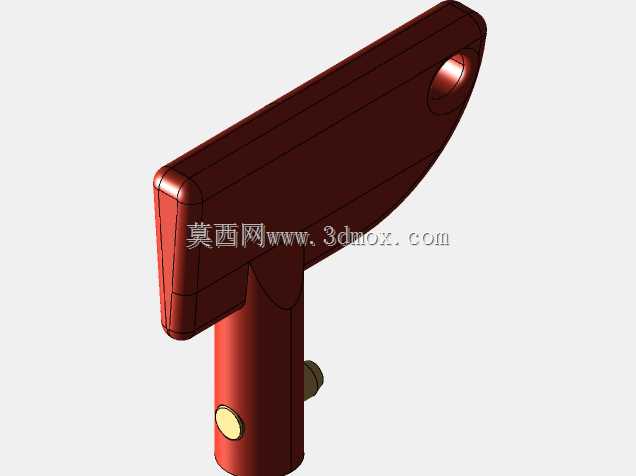

这类主切断开关常见于乘用车辆、工程作业车辆的低压供电回路中，核心作用是在车辆长期停放、检修作业、应急处置场景下，彻底切断蓄电池与整车用电负载的物理连接，避免车辆静置时的暗电流持续消耗蓄电池电量，也能在电路出现异常短路风险时，通过手动操作快速断开主回路，降低电气起火的安全隐患。从结构设计来看，该开关采用拨杆式操作结构，红色操作拨片辨识度极高，符合车用安全部件的色彩标识规范，操作人员无需额外辨识标识，即可快速找到操作位置，拨片的摆动角度经过限位设计，不会出现过位操作导致内部结构损坏的问题。开关主体的绝缘基座采用法兰式安装结构，基座上预留两个对称的安装固定孔，适配M6规格的固定螺栓，安装时可直接固定在车辆蓄电池附近的金属支架或者车身钣金预留位上，安装面的平面度要求不高，常规冲压钣金面即可满足安装密封与固定强度需求。基座下方伸出的两个接线螺柱为M8规格，适配常规车用蓄电池主电缆的线鼻尺寸，接线时无需额外加工转接件，直接压接标准线鼻后通过螺母锁紧即可，螺柱的长度预留了足够的接线空间，可同时容纳主供电回路与小功率备用回路的接线需求。内部的导电接触结构采用大接触面积的铜质触点，接触电阻控制在毫欧级，能够承受整车启动时的数百安培瞬时大电流通过，不会出现触点烧蚀、压降过大的问题，操作拨杆的阻尼感经过调校，既不会因为车辆行驶振动出现误跳档断开的情况，也不会因为操作力过大导致应急处置时无法快速断开。建模过程中所有尺寸均通过实物卡尺测绘获取，各部件的装配间隙控制在0.1mm以内，拨杆的摆动行程与实际产品完全一致，安装孔位、接线螺柱的位置尺寸均按照实物1:1还原，可直接用于车辆电气系统的布局设计、安装支架的配套设计，也可作为维修配件选型的尺寸参考，避免选型时出现安装尺寸不匹配、接线空间不足的问题。开关的整体高度控制在合理范围内，安装后不会与周边的蓄电池盖板、车身覆盖件产生干涉，黑色绝缘基座的绝缘性能满足车用低压电气的安全要求，外露的金属部件均做了防锈镀层处理，能够适应车辆底盘、发动机舱内的潮湿、多尘、温差大的使用环境，长期使用不会出现锈蚀卡滞的问题。
