精灵球造型口袋球玩具结构设计

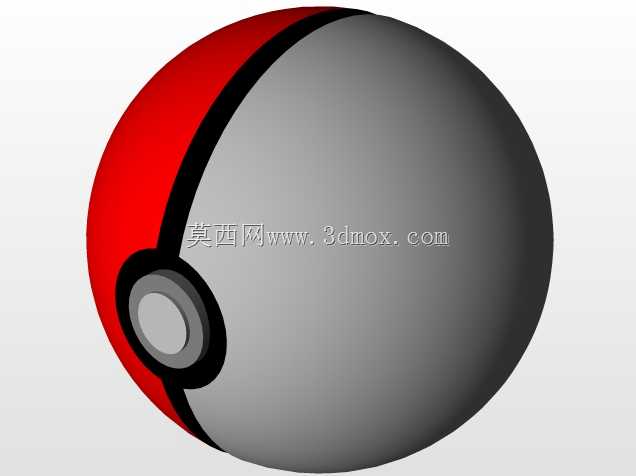

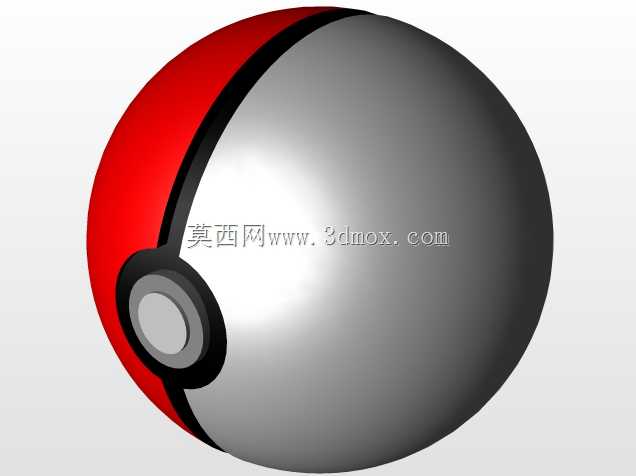

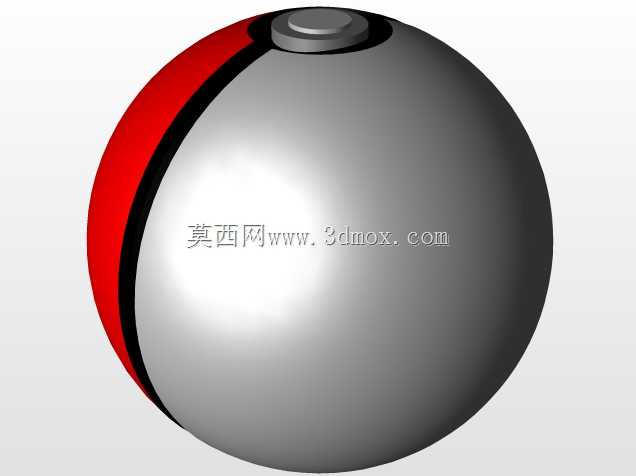

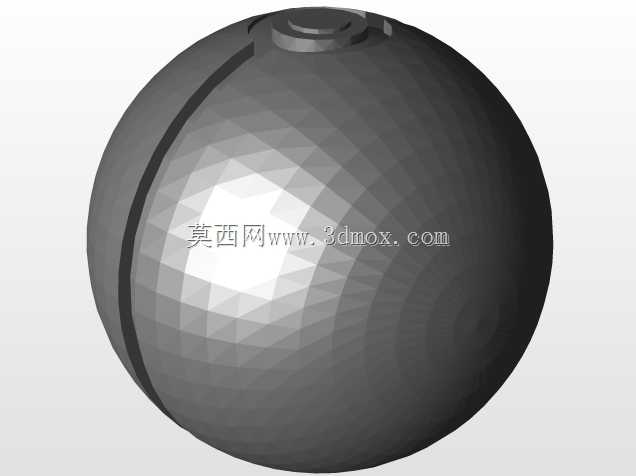

这款球形结构件最初的设计出发点是面向动漫周边手办配套的展示摆件需求，同时兼顾小型收纳容器的实用属性，在结构设计阶段优先考虑了球面拼接的同轴度精度，避免上下半球合模后出现错位缝隙。整体采用经典的半球分模设计，分红、银两个主色半球，中间以黑色环形隔带作为分界，正面的按钮结构采用三层同轴嵌套设计，从外到内分别为黑色基座环、灰色过渡环、中心浅灰色按压面，各环之间预留0.15mm的装配间隙，既保证拼接后无松动晃量，也能实现按钮的模拟按压反馈。在实际应用场景中，该结构既可以作为桌面展示摆件搭配手办场景陈列，也可在内部预留空腔放置小型徽章、贴纸等周边配件，部分二次开发的场景中还会在内部加装小型磁吸组件，实现上下半球的免卡扣吸合，省去额外的卡扣结构对球面外观完整性的破坏。设计过程中对球面的曲率做了统一校准，整球外圆直径控制在常规手办适配的70mm尺寸，安装摆放时无需额外固定底座，依靠球面底部的平面切边即可稳定放置在水平台面上，切边宽度控制在8mm，既保证放置稳定性，又不会过度破坏整球的视觉完整性。中间的黑色隔带并非单纯的装饰件，其内侧设计有环形定位凸台，与上下半球的内侧定位槽过盈配合，装配时无需额外粘接即可实现上下半球的精准对位，凸台高度设置为2mm，既保证足够的连接强度，也不会在装配时出现凸台外露影响外观的问题。正面按钮结构的安装位设置在前半球的定位沉台内，沉台深度与按钮基座的厚度完全匹配，装配后按钮外端面与球面的曲率完全贴合，不会出现凸起或凹陷的视觉瑕疵。针对不同的使用场景，该结构还预留了改装余量，比如需要加装发光组件时，可在后半球内侧预留电池仓的安装位，按钮位置可替换为轻触开关，无需对整体球面结构做大幅修改即可实现发光改版；如果作为儿童玩具使用，可在所有拼接棱边处增加R0.5mm的圆角，避免尖锐棱边造成划伤，同时将拼接间隙调整为0.2mm，降低儿童拆装的难度。整个结构的壁厚统一设置为1.8mm，既保证足够的结构强度，避免日常摆放时轻微跌落出现碎裂，也不会因为壁厚过大导致整体重量过重，常规PLA材质打印的成品重量控制在80g左右，拿取时手感适中。在结构验证阶段，重点测试了上下半球反复拆装的耐磨性能，定位凸台的根部做了R0.3mm的圆角过渡，避免多次拆装后出现凸台断裂的问题，同时隔带采用略有韧性的材质制作，进一步提升装配结构的使用寿命。
