五英寸机器人行走轮半英寸轮毂结构

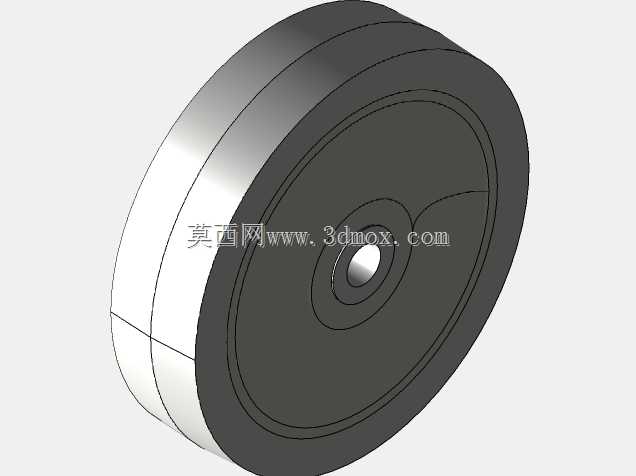

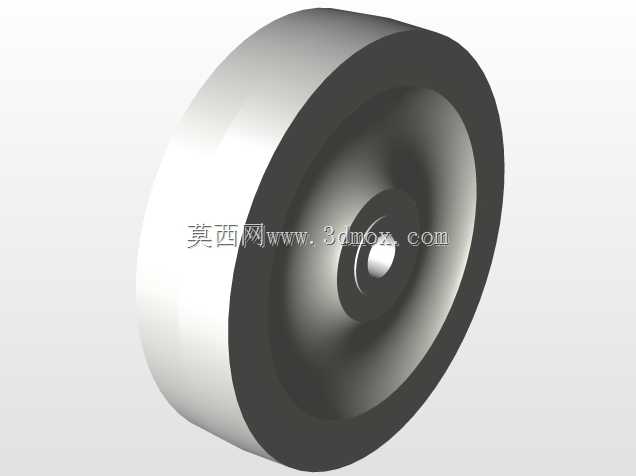

这款轮体结构主要面向小型教育机器人、竞赛类移动机器人、小型AGV样机的行走端配套使用，在室内平整铺装地面的移动作业场景中，能够为设备提供稳定的行走支撑，适配多数小型直流减速电机的输出轴安装需求。从结构设计来看，轮体采用分体式组合思路，外层为接触地面的轮缘部分，内层为轮毂支撑结构，两者通过嵌套配合形成整体，既保证了外层与地面接触时的摩擦力需求，也兼顾了内层轮毂与轴连接的结构强度。轮体的安装边界围绕半英寸孔径的轮毂设计，安装时无需额外加装轴套即可直接适配对应直径的输出轴，轮毂处设置的同轴定位台阶，能够保证轮体安装后与电机轴的同轴度，避免高速转动时出现径向跳动影响行走精度。轮缘部分的宽度经过适配优化，在五英寸直径的规格下，轮缘接触地面的宽度能够兼顾接地压强与转向灵活性，既不会因为过窄导致地面压强大容易卡入地面缝隙，也不会因为过宽增大转向时的摩擦阻力。在实际选型应用中，这类轮体常被用于室内移动机器人的驱动轮或者随动轮使用，作为驱动轮时，轮毂与电机轴的配合面可加装顶丝孔位实现周向固定，传递电机输出的扭矩带动设备移动；作为随动轮时，可配合光轴使用，依靠轮体自身的转动灵活性跟随设备转向移动。设计过程中需要重点关注轮体的动平衡表现，由于五英寸规格的轮体转动惯量适中，在轮毂与轮缘的同轴度控制上，需要保证两者的配合公差控制在合理区间，避免转动时出现偏心振动，影响搭载在机器人上的传感器精度。外层轮缘的材质通常选用具备一定弹性的耐磨材质，在接触地面时能够缓冲微小的地面凸起带来的振动，同时保证足够的摩擦系数，避免行走过程中出现打滑丢步的情况，尤其在机器人做启停、加减速动作时，足够的摩擦力能够保证运动控制的精度。内层轮毂部分选用刚性较好的结构材质，承担轴连接的支撑作用，分散轮体承受的载荷到整个轮体截面上，避免局部应力集中导致轮毂开裂。从安装空间来看，五英寸的轮径对应的安装高度需要在设备底盘设计时预留足够的离地间隙，轮体转动时的外轮廓边界不会与底盘结构、周边安装的传感器支架产生干涉，轮体两侧的安装空间需要预留出轮毂固定件的位置，保证顶丝或者轴端挡圈有足够的操作空间完成装配。
