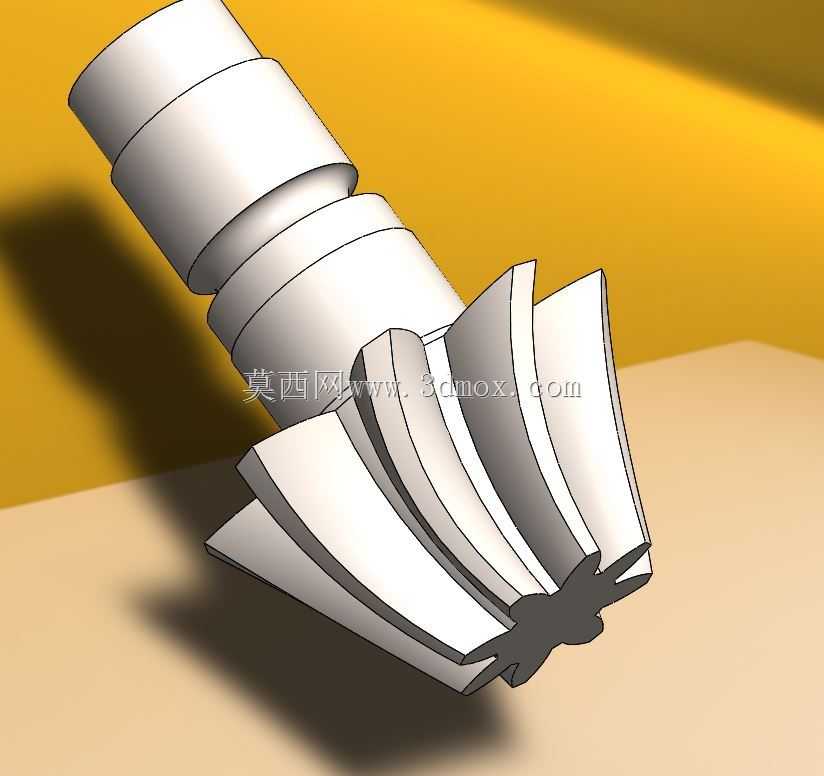

带轴段一体式螺旋锥齿轮传动构件

在差速传动、相交轴动力传递的工况场景中，螺旋锥齿轮是核心的啮合传动部件，这类带集成轴段的结构，多用于中小载荷的机床进给箱、小型农机传动箱、轻工设备的转角动力传递单元，区别于分体式锥齿轮与轴的装配结构，一体式轴段设计省去了键连接的装配间隙，能在频繁正反转的传动场景下降低回程误差，提升传动精度保持性。从结构设计逻辑来看，该构件的轴段设置了多阶阶梯结构，不同直径的轴段分别对应轴承安装位、轴向定位轴肩、密封件配合面，靠近齿部的轴肩直接作为圆锥滚子轴承的定位端面，能抵消锥齿轮啮合时产生的轴向分力，避免传动过程中出现轴系窜动。齿部采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入、逐步退出啮合状态，重合度更高，传动过程的冲击、噪声明显更低，适合转速在每分钟千转级别的传动场景，齿向的螺旋角设计经过匹配计算，能保证啮合时齿面接触迹线沿齿长方向合理分布，避免齿端出现应力集中导致的早期点蚀失效。在安装边界上，轴段的各阶直径公差需满足对应轴承的配合要求，通常轴承位采用k6级过渡配合，密封位采用h9级间隙配合，齿部的背锥面需与安装基准轴的轴线保持严格的垂直度，装配时需保证配对齿轮的节锥顶点重合，否则会出现齿面偏载，大幅缩短齿轮使用寿命。实际应用中，这类一体式螺旋锥齿轮轴常成对使用，实现两相交轴之间的动力换向，常见的轴交角为90度，也可根据设备的传动布局调整轴交角参数，建模过程中需严格控制齿形的渐开线轮廓、螺旋角参数、分锥角精度，保证虚拟装配时的啮合侧隙在合理区间，为后续的工程图输出、数控加工提供准确的三维数据基础，避免建模误差导致实际加工出的零件无法正常啮合。齿部的大端、小端齿厚参数需匹配传动比要求，轴段的长度设计需适配传动箱的内部安装空间，预留出轴承、密封件、锁紧螺母的安装位置，轴端可根据传动需求设置螺纹孔或者键槽，用于连接动力输入或者输出端的联轴部件。
