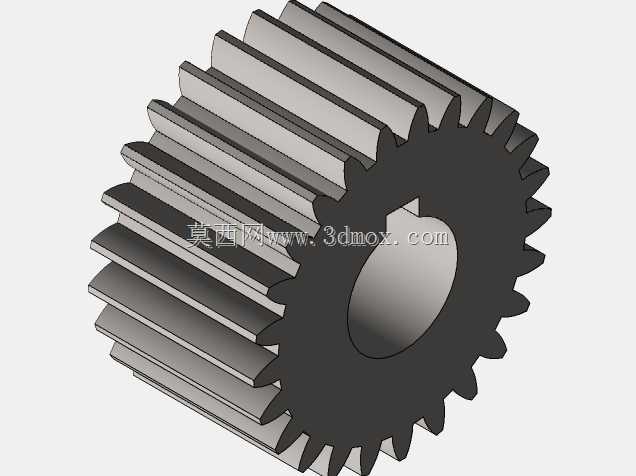

带键槽直齿圆柱小齿轮结构设计

这款直齿小齿轮是机械传动系统里的核心基础零件，日常在各类中小功率传动场景中出镜率极高，从普通轻工输送线的动力传递单元，到小型机床的进给传动副，再到自动化设备的同步传动机构，都能见到这类结构的齿轮承担转速扭矩匹配的作用。从结构设计来看，这款齿轮采用标准直齿齿形，齿向与齿轮轴线完全平行，不存在斜齿轮的轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，能有效简化支撑端的结构设计，降低整套传动机构的装配复杂度与制造成本。齿轮中心设计有带单键槽的通孔安装结构，装配时可通过平键与传动轴实现周向固定，能够稳定传递额定工况下的扭矩，避免传动过程中齿轮与轴之间出现相对转动导致的传动失效，键槽的尺寸匹配标准平键规格，不需要额外定制非标连接件，通用互换性较强。齿轮的轮毂部分厚度与齿宽保持一致，端面经过平整加工，装配时可以紧贴轴肩或者定位套实现轴向定位，不需要额外设计复杂的轴向固定结构，安装时的轴向定位边界清晰，装配公差容易控制。齿部参数按照标准模数系列设计，齿顶高、齿根高都符合通用传动齿轮的设计规范，啮合时重合度满足平稳传动的要求，运行过程中不会出现明显的冲击与噪音，适合在中低速、载荷平稳的传动场景下长期使用。在实际选型应用时，需要注意匹配对应模数、齿数的配对齿轮，保证中心距尺寸符合设计要求，同时要确认安装轴的直径与键槽尺寸和齿轮内孔参数完全匹配，装配前需要清理齿面与内孔的毛刺，避免装配后出现卡滞、啮合不良的问题。这类直齿小齿轮的加工工艺成熟，既可以采用滚齿工艺批量生产，也可以通过线切割、铣削进行小批量加工，后期维护更换成本较低，是通用机械传动结构里性价比极高的传动零件选择。设计这类齿轮时，除了齿形参数的准确计算，还要重点关注内孔与齿顶圆的同轴度公差，以及键槽相对于内孔中心的对称度公差，这些形位公差会直接影响齿轮装配后的啮合精度，公差控制不到位很容易出现传动噪音大、齿面偏磨、使用寿命缩短的问题。
