啮合式双联传动齿轮结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:341596
  • 啮合式双联传动齿轮结构设计
  • 啮合式双联传动齿轮结构设计

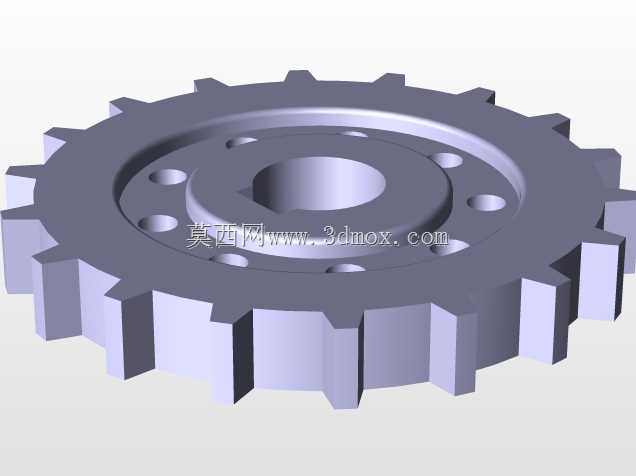

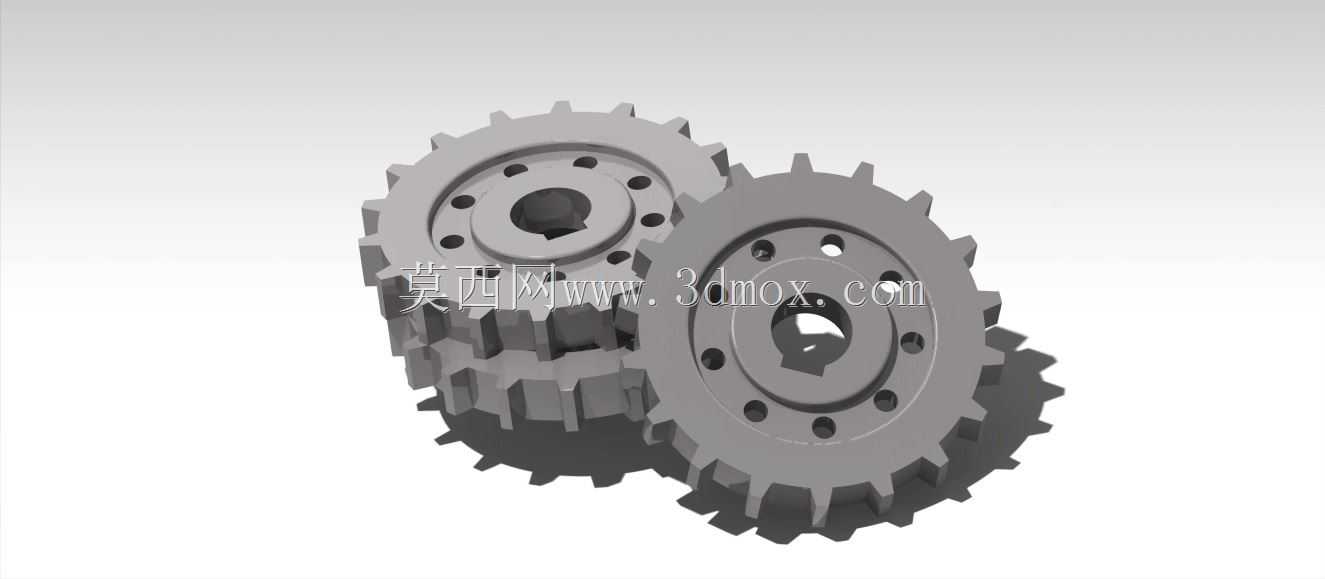

这类双联啮合齿轮结构,多应用在需要多级变速、紧凑传动布局的动力传递场景中,常见于小型机床进给箱、轻工包装设备传动单元、自动化输送线的变速模组里,区别于单组齿轮传动,双联结构能在有限的安装空间内实现多组传动比切换,不需要额外增加传动轴的排布数量,能有效压缩整套传动机构的整体体积。从结构设计逻辑来看,两组齿圈集成在同一轮毂基体上,轮毂中心设计有带键槽的安装孔,用来和传动轴实现周向固定,传递扭矩时避免轮体和轴之间出现相对滑动;轮毂端面均匀分布的沉孔,一方面是为了减轻轮体自身重量,降低传动过程中的转动惯量,减少启停阶段的冲击载荷,另一方面也可以作为装配时的工艺定位孔,方便压装、拆卸作业时的工装夹持。齿形部分采用标准渐开线齿廓设计,啮合侧隙控制在合理区间,既可以保证传动过程中齿面润滑脂的留存空间,避免干磨导致的齿面过早点蚀,也能补偿加工、装配过程中带来的形位误差,防止传动卡滞。轮体的安装边界需要匹配对应传动轴的轴径尺寸,键槽的宽度、深度符合通用传动件的配合公差要求,齿顶圆、齿根圆的径向尺寸需要和相邻传动齿轮的中心距匹配,保证啮合接触斑点处于齿面中部区域,避免偏载导致的轮齿单侧过度磨损。实际选型应用时,需要注意两组齿圈的齿数差对应的传动比参数,匹配整套传动系统的转速、扭矩输出需求,同时轮体端面的减重孔分布需要做动平衡校核,避免高转速运转时出现径向跳动,影响整套传动机构的运行平稳性。齿面的加工精度需要适配应用场景的转速要求,中低速传动场景下可以采用常规滚齿加工,高转速场景则需要额外做齿面珩磨处理,降低齿面粗糙度,减少传动过程中的噪音和振动。这类集成式齿轮结构相比分体装配的多齿轮组,减少了零件之间的装配累积误差,传动刚性更好,在空间受限的紧凑型传动布局中优势明显,装配时只需要完成单组轮体和轴的固定,就能实现两级传动的啮合对接,能有效降低装配环节的调校工作量。
