拖拉机配套谷物穴播播种机结构设计

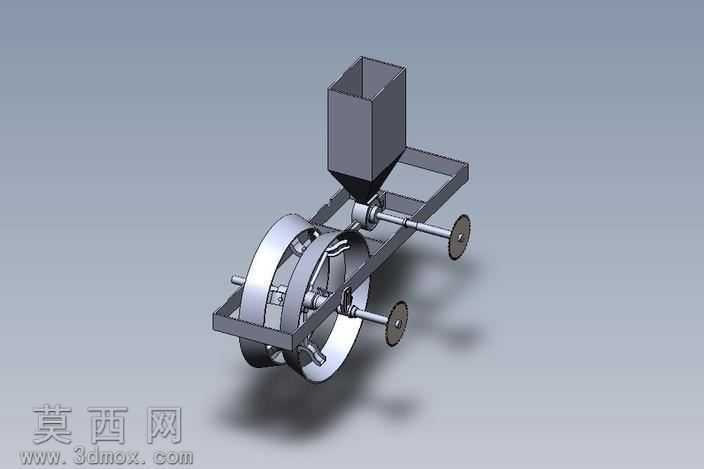

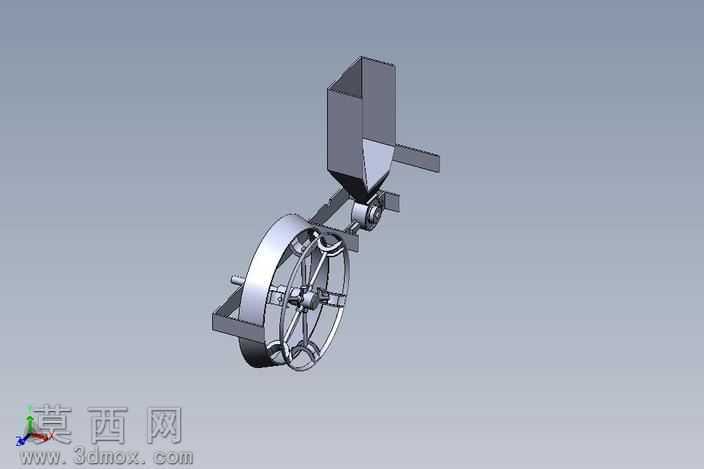

本模型为拖拉机牵引式谷物播种作业机具，采用SolidWorks完成全参数化三维建模，整体建模过程遵循农机设计的实际装配逻辑，对各功能部件进行独立零件建模后通过标准配合完成总装，可完整呈现机具的实际装配关系与运动逻辑。模型整体采用框架式承载结构，主体机架采用矩形截面型钢搭建，建模时对型钢的折弯、焊接连接部位做了细节还原，材质设定为普通碳素结构钢，表面做哑光防锈漆质感渲染，还原农机设备的真实外观质感。机具上部设置漏斗式种箱，种箱采用上宽下窄的锥斗结构，建模时优化了内壁曲面的过渡角度，保证种子可依靠自重顺畅下滑至排种位置，种箱材质设定为薄钢板，渲染时做了轻微的金属磨砂质感处理，还原实际种箱的冲压成型外观。核心排种与行走部分采用双轮式穴播结构，两个平行布置的穴播轮为核心作业部件，轮体上均匀布置有舀种勺结构，建模时对舀种勺的曲面角度、安装位置做了精准还原，保证轮体转动时可定量舀取种子并在对应位置完成投种，实现定距穴播的作业需求；轮体材质设定为耐磨铸铁，渲染时做了金属氧化的暗灰色质感，体现部件的耐磨属性。机具前后设置支撑行走轮，通过横向轮轴与机架连接，轮轴与机架之间设置转动配合，可模拟机具行进时的轮体转动状态，支撑轮采用橡胶材质，渲染时做了哑光黑色橡胶质感，还原农用行走轮的真实外观。传动部分通过刚性轴件将行走轮与穴播轮进行联动，建模时还原了轴件的连接、定位结构，保证机具随拖拉机牵引行进时，行走轮的转动可同步带动穴播轮转动，实现行走与排种的动作同步，无需额外动力驱动即可完成播种作业。整体渲染采用工业产品常用的灰底展示场景，对各部件的材质区分做了细致调整，金属部件的反光、橡胶部件的哑光、种箱的钢板质感都做了对应参数调试，可清晰展示机具的整体结构布局与各部件的连接关系，完整呈现该播种机适配拖拉机挂载、用于玉米等谷物垄作穴播作业的设计思路，结构设计紧凑合理，符合小型牵引式农机的作业需求。
