带锁止功能的单轮稳定支撑腿结构设计

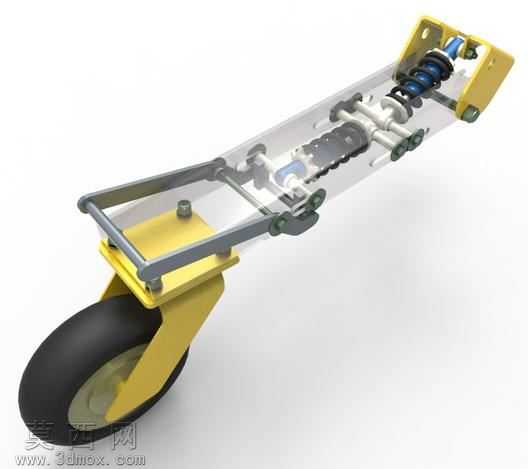

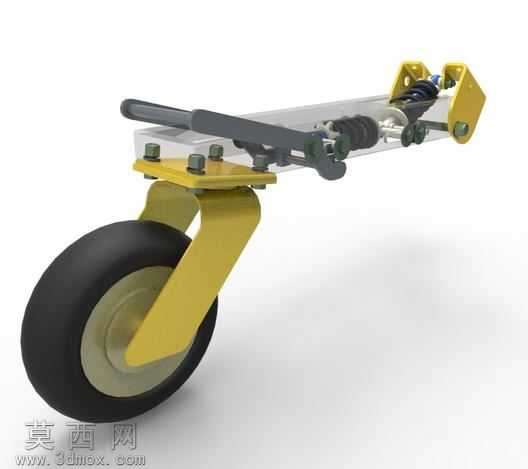

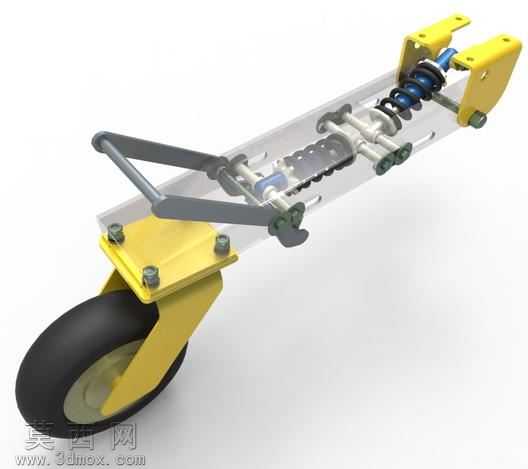

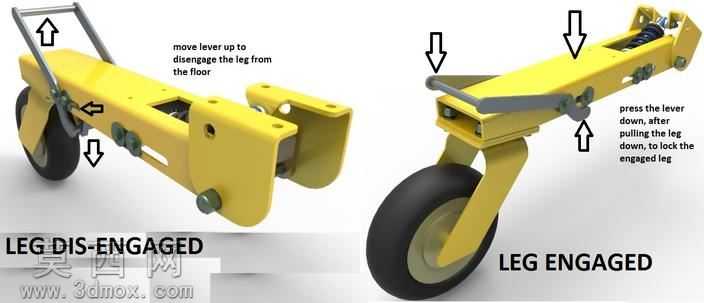

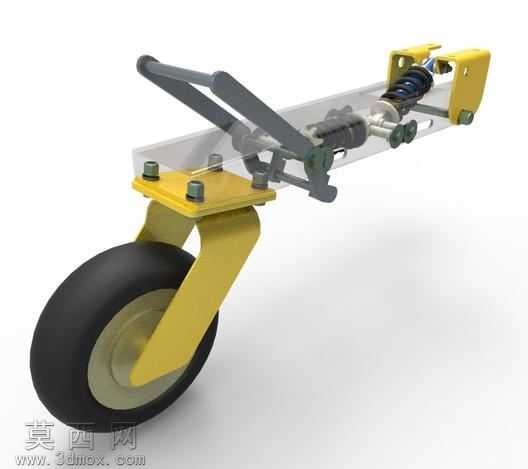

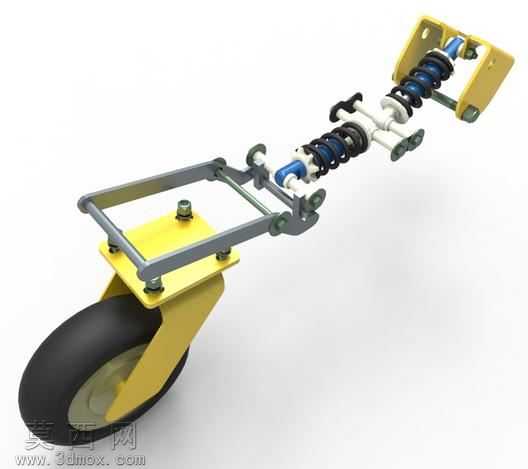

本作品采用SolidWorks完成全参数化三维建模，首先从功能需求出发拆解整体结构，将支撑腿划分为轮组总成、锁止操纵杆、主体承载梁、安装连接座、内置减震组件五大模块，建模过程中对每个零件添加完整的几何约束与装配配合关系，确保所有活动部件的运动行程符合设计预期，可直接在软件内完成锁止与解锁动作的运动仿真验证。渲染阶段采用哑光工业黄作为主体承载梁的基础材质，还原工程装备常用的漆面质感，对金属操纵杆、轮轴、连接销轴赋予拉丝不锈钢材质，橡胶轮胎添加细微的胎面纹理与哑光黑橡胶材质，安装连接座的金属切削面做轻度磨砂金属处理，通过三点布光突出结构的轮廓层次，清晰展示两个工作状态下的结构差异。结构设计上，核心实现了两种工作状态的快速切换：解锁状态下向上扳动操纵杆，支撑腿轮组可向上抬升脱离地面，此时配套设备可通过该轮实现短距离移位；锁止状态下向下按压操纵杆，轮组向下伸出撑住地面，通过杠杆机构触发内置的锁止卡位，将支撑腿牢牢固定在支撑位置，为设备提供稳定的竖向支撑力。设计思路围绕现有避震器替换需求展开，在原有避震系列产品的安装尺寸基础上做适配改进，新增的装箱拆箱稳定锁附机构可在设备转运、就位过程中提供额外的固定助力，对原有结构的改动仅增加了插槽式安装孔位，新增零部件均采用常规板材冲压、圆轴切削工艺，制造成本低廉，无需复杂加工工序即可实现批量生产，内置的减震组件可缓冲地面传递的振动，避免支撑状态下设备受外力冲击出现移位，整体结构无复杂异形零件，装配流程简单，维护时仅需更换磨损的轮组与锁止销即可恢复全部功能。
