活塞驱动式气动纹身设备结构设计

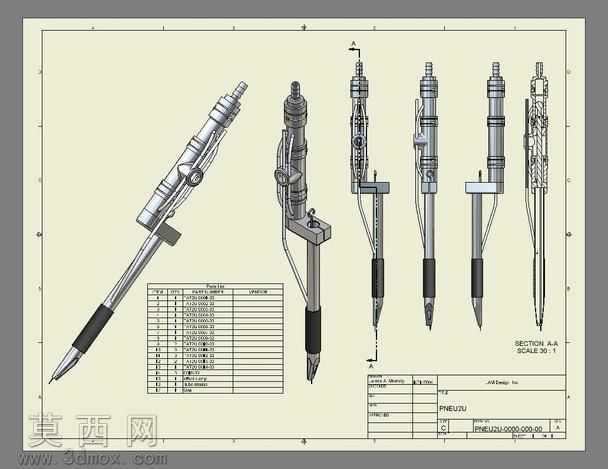

本作品为活塞驱动式气动纹身设备的三维设计方案，建模阶段依托三维CAD软件完成全参数化零件构建，首先对纹身设备的核心功能模块进行拆解，将整体结构划分为笔式握持外壳、气动活塞腔体、传动顶针组件、针嘴定位结构、气路连接端头等独立零件单元，每个零件均按照实际加工公差要求设定尺寸参数，确保各部件装配间隙符合气动器械的密封与运动需求。建模过程中对活塞腔体的内壁光洁度、传动顶针的同轴度、握持外壳的人体工学弧度进行了精细化特征处理，通过软件的装配约束功能完成整机虚拟装配，验证各运动部件的行程范围，确保活塞往复运动时可稳定驱动纹身针做高频上下动作，避免出现卡滞、偏摆的问题。渲染阶段针对不同零件赋予对应材质属性，金属外壳部分采用哑光铝合金材质，模拟真实器械的磨砂金属质感，密封胶圈、握持防滑套部分采用黑色软质橡胶材质，还原防滑握把的触感特征，内部传动零件采用不锈钢金属材质，突出精密器械的结构质感，同时生成多视角的剖面视图与装配爆炸视图，清晰展示内部活塞与传动顶针的连接关系、气路的走向布局。设计思路上摒弃传统风扇驱动的纹身机结构，采用气动活塞作为动力输出核心，相比传统结构具备动力输出更平稳、振动幅度更小、工作噪音更低的优势，笔式的整体造型贴合手部握持姿态，长时间操作不易产生疲劳，针嘴部分采用快拆式结构设计，方便更换不同规格的纹身针与一次性针嘴，满足不同纹身作业的需求。气路接口设置在设备尾端，可兼容标准气动软管连接，通过调节输入气压即可灵活调整纹身针的往复频率与刺入力度，适配不同的纹身操作场景，整体结构紧凑，零件通用性强，便于后期的生产加工与维护更换。
