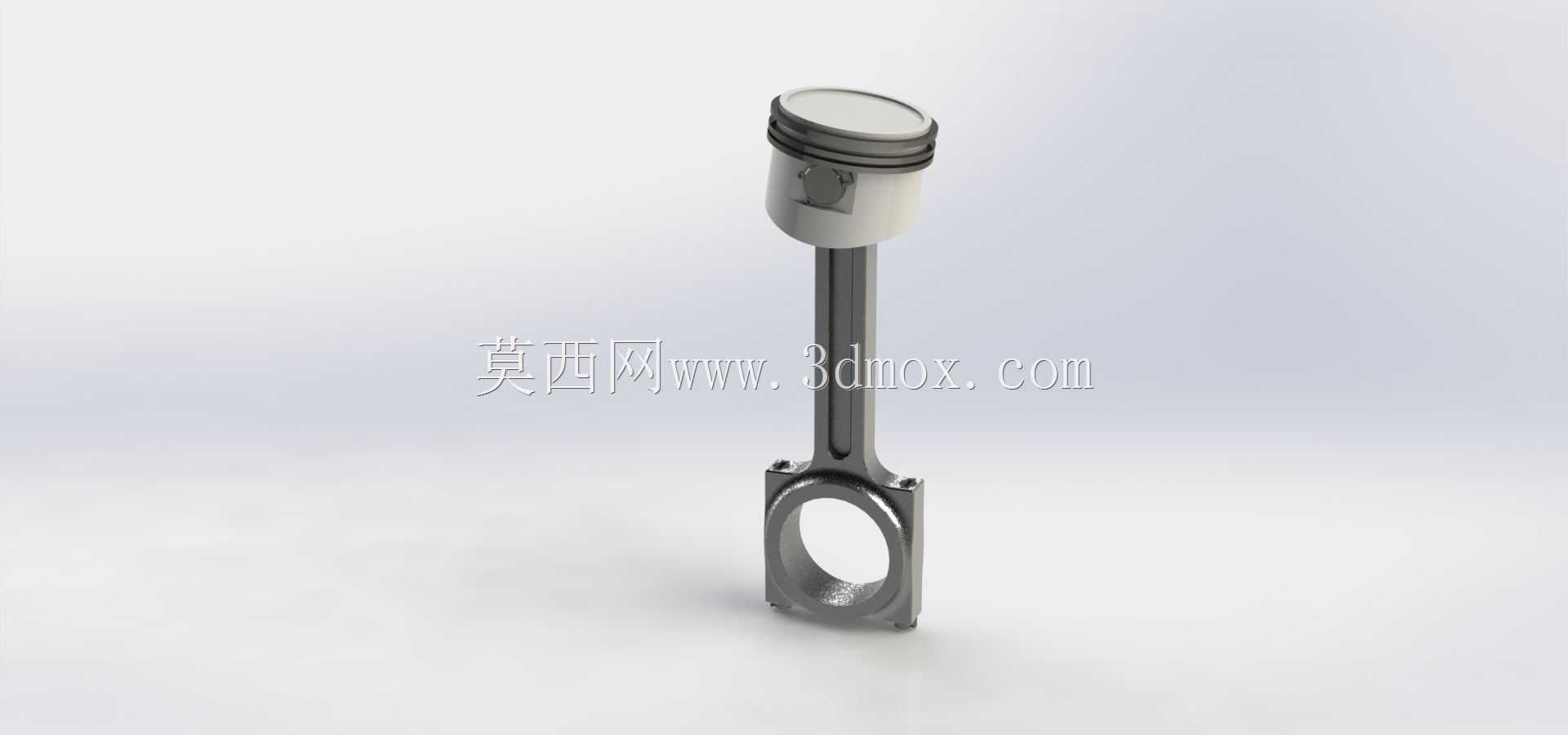

内燃机活塞连杆组件结构设计模型

这套活塞连杆组件的三维结构，核心服务于往复式内燃机的动力转换环节，是把燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心传力部件，广泛适配车用汽油机、小型柴油机以及通用动力机械的动力端结构设计参考。从实际工况出发，活塞头部设置了多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程的气体下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的宽度、深度以及相邻环槽的间距，都需要匹配对应缸径的活塞环标准件尺寸，同时预留热膨胀间隙，避免发动机高负荷工况下活塞受热膨胀卡滞在气缸套内。活塞销座部位做了加厚加强处理，通过浮动式活塞销实现活塞与连杆小头的铰接，销孔内部设计有卡簧槽，用于安装限位卡簧，防止活塞销工作过程中轴向窜动刮蹭气缸壁。连杆部分采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动的惯性力，连杆大头做了分体式设计，通过连杆螺栓实现与曲轴曲柄销的紧固连接，结合面的定位结构需要保证装配后连杆大头孔的圆度，避免轴瓦装配后出现偏磨。建模过程中严格遵循实际安装边界：活塞的外径尺寸匹配对应气缸的内径公差，活塞顶部的燃烧室凹坑造型适配对应机型的压缩比设计要求，连杆大小头的中心距直接决定发动机的活塞行程，直接影响整机排量与动力输出特性，连杆大头的回转半径需要预留足够的曲轴箱避让空间，避免运动过程中与缸体、曲轴平衡块发生运动干涉。整个组件的运动逻辑完全复刻实际工作状态，活塞沿气缸轴线做往复直线运动，通过连杆带动曲轴做连续旋转运动，建模时对所有配合面做了公差匹配处理，比如活塞销与销座孔、连杆小头衬套孔的配合间隙，连杆大头轴瓦与曲柄销的配合间隙，都参考实际装配工艺要求设置，能够直接用于运动仿真、结构受力分析以及教学演示场景，也可以作为同类型动力机械改型设计的结构参考，帮助设计人员快速核对活塞连杆组的安装尺寸、运动包络，减少前期方案设计的重复建模工作量。
