压力机用线性导轨支撑结构

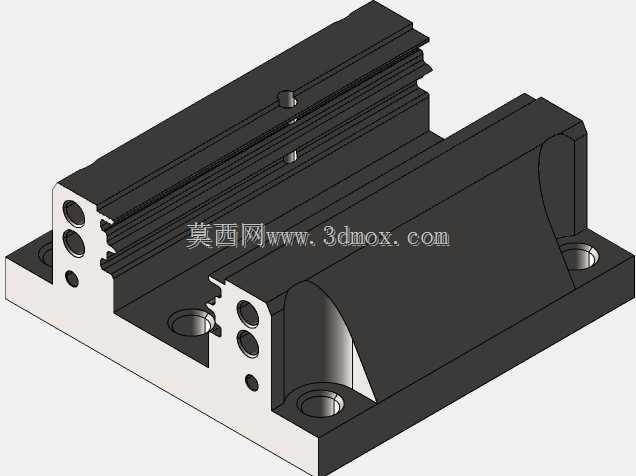

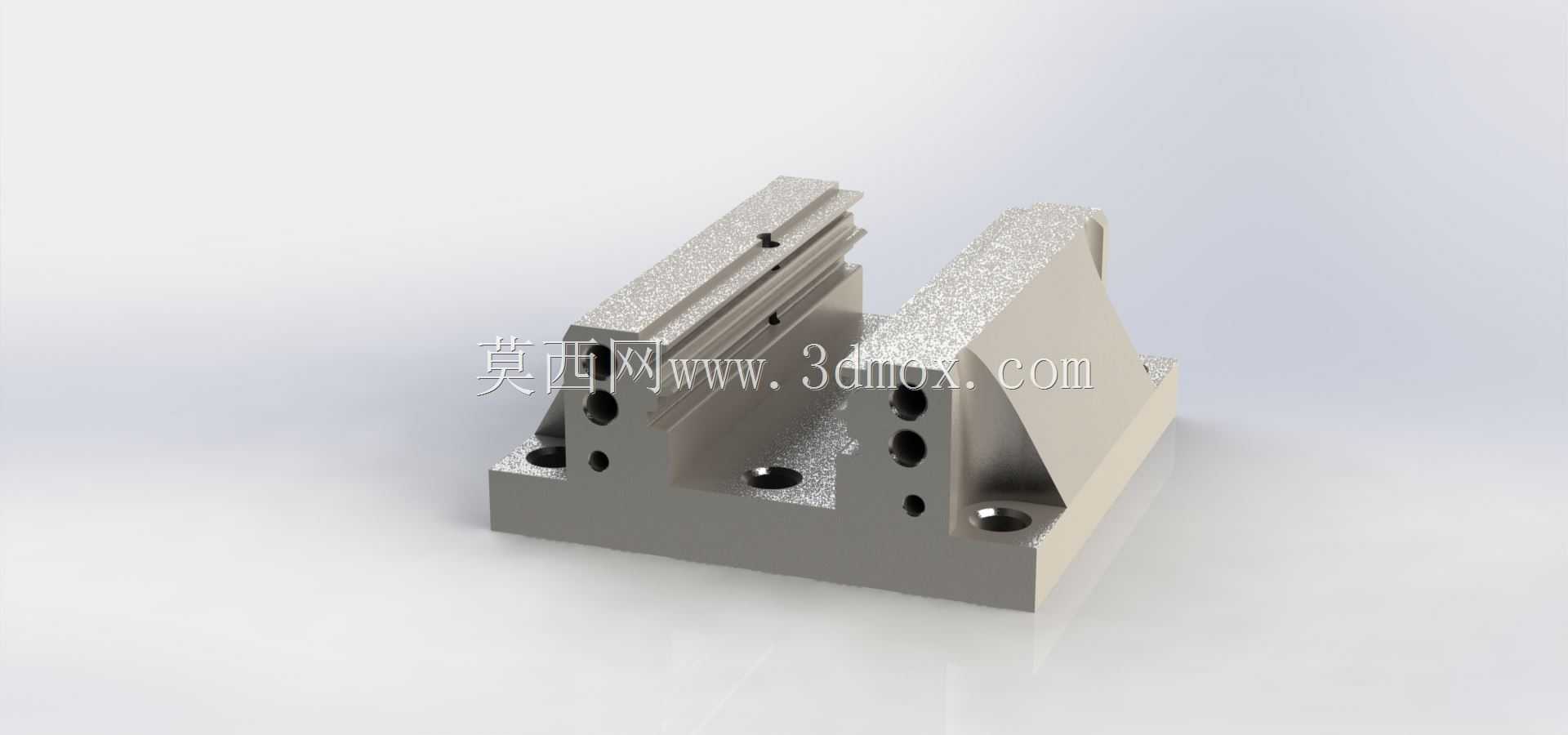

该线性导轨支撑结构是压力机总成中的核心导向承载部件，主要应用于开式、闭式机械压力机的滑块导向工位，承担滑块往复冲压运动过程中的侧向载荷抵消、运动轨迹约束功能，保障冲压作业时滑块运行的直线度与重复定位精度，避免冲压过程中滑块受偏载出现啃模、工件冲压精度超差等问题。从结构设计来看，整体采用一体式铸钢基体加工成型，支撑侧设置带加强筋的立板结构，筋板沿载荷传递方向布置，可将滑块运行时传递的侧向倾覆力直接传导至压力机机身安装基面，降低导轨本体的形变余量。导轨配合面采用多段式平行安装面设计，预留有线性导轨滑块的安装定位槽与螺栓过孔，安装孔位采用沉孔设计，螺栓锁紧后端面不超出导轨配合面，避免与滑块运动部件发生运动干涉。基体底部设置四个对称分布的安装定位孔，孔位公差按照H7级精度设计，可与压力机机身的预装定位销实现无间隙配合，安装时无需反复调整导轨平行度，能大幅缩短设备总装的调校周期。立板侧面设置多组阶梯式螺纹孔，可用于安装导轨防护帘的固定支架、润滑管路的管夹附件，无需在基体上二次钻孔攻丝，避免破坏基体的整体应力分布。从安装边界来看，该导轨支撑结构的总宽度适配315吨以下中小型机械压力机的滑块安装间距，底部安装基面的平面度要求达到0.02mm/1000mm，安装时需与机身贴合面完成刮研配作，保障接触刚度满足满负荷冲压时的载荷要求。导轨配合面的粗糙度要求达到Ra1.6，可直接与滚柱型线性导轨的基准面贴合，无需额外加装调整垫片。在实际工况中，该结构可适配每分钟60-120次的高速冲压往复运动，配合自动润滑系统可实现连续8000小时无故障运行，其加强筋结构可抵消30%以上的侧向偏载，在冲压异形件、连续模冲压等偏载工况下，能有效降低导轨滑块的磨损速率，延长线性导轨的整体使用寿命。设计过程中通过有限元对满载荷工况下的形变做了仿真验证，120吨偏载作用下导轨配合面的最大形变量不超过0.015mm，完全满足精密冲压的精度要求，同时基体边角处均设置R3-R5的工艺倒角，既消除加工过程中的应力集中隐患，也避免装配作业时锐边划伤操作人员。
