工业设备用分体式箱体焊接支撑构件

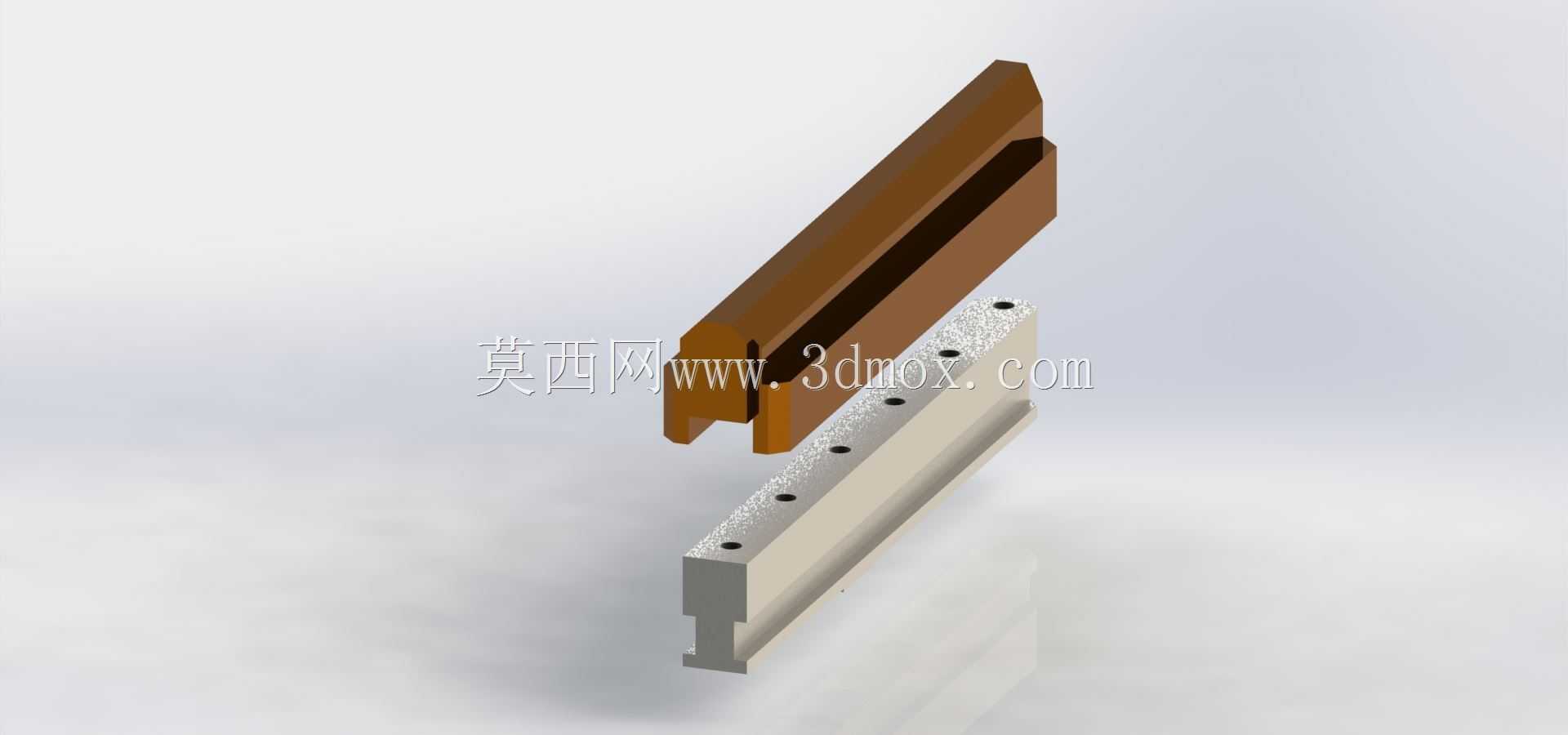

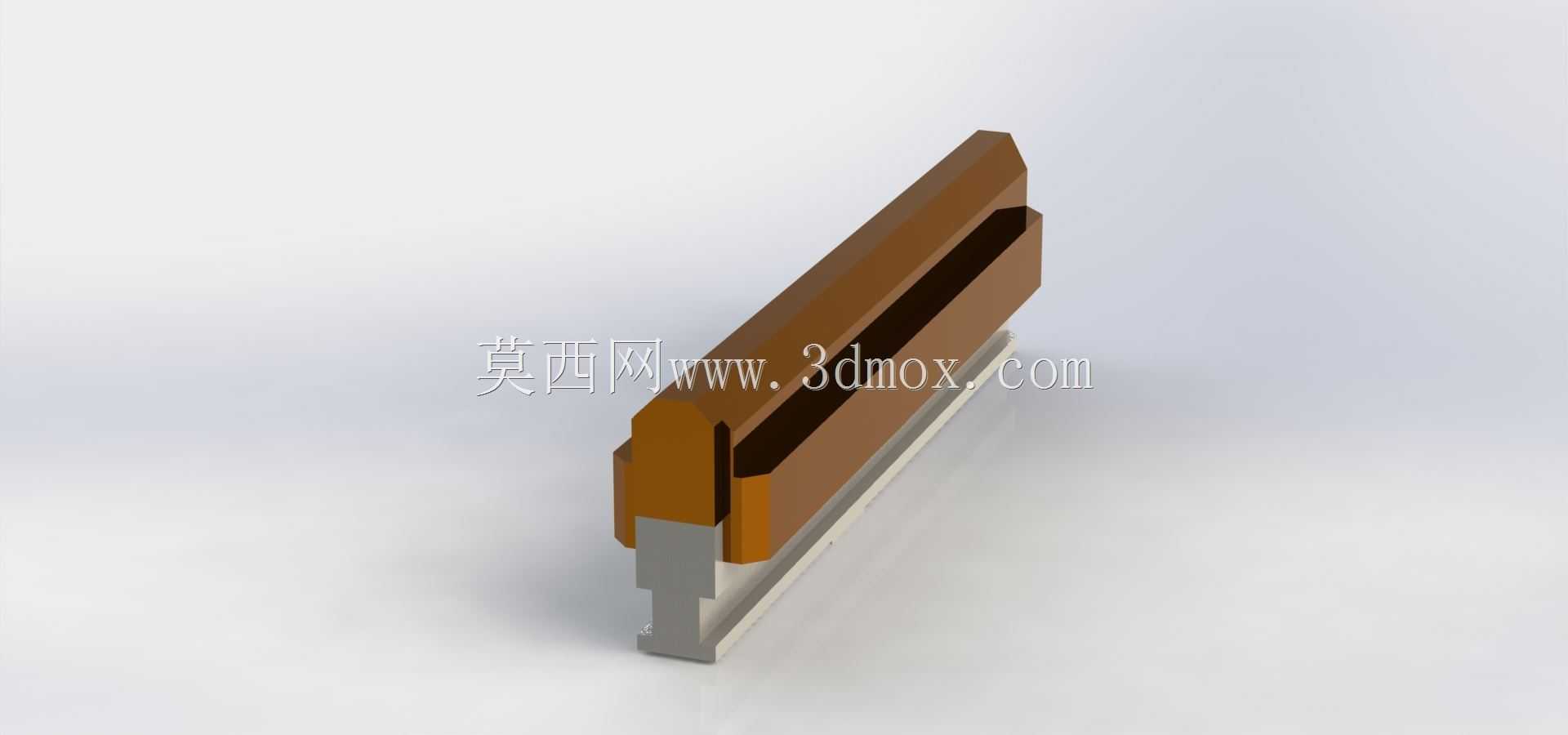

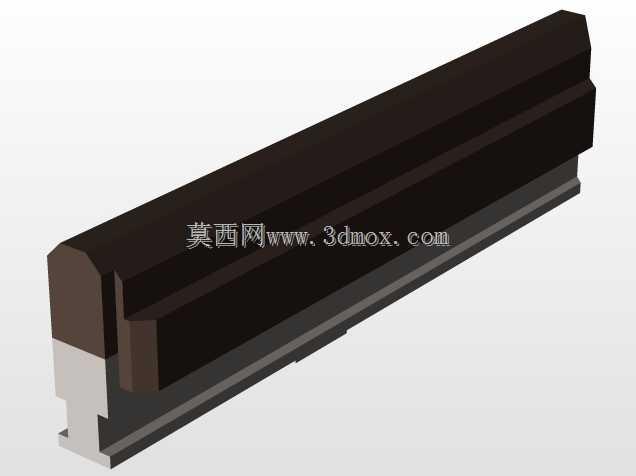

这类焊接支撑构件多用于工业箱体类设备的侧部承托场景，常见于生产线旁的电控箱体、传动组件防护箱体、小型动力单元箱体的安装固定环节，区别于一体铸造成型的支架，焊接结构的支架可以根据现场安装空间灵活调整局部尺寸，在小批量设备定制场景中适配性更强。从结构拆分来看，构件分为两个独立的焊接组合件，长条形带安装孔的基座部分承担主要的承重载荷，基座上的等距安装孔用于和设备安装基面做螺栓固定，孔位的排布间距匹配通用工业铝型材安装槽的孔距标准，不需要额外打孔适配常规的型材安装基面。另一部分带卡槽的长构件用于和箱体侧部的预装卡条配合，卡槽的宽度公差控制在0.1mm范围内，既可以保证箱体卡入后不会出现横向窜动，也能在设备后期维护时方便箱体整体拆卸，不需要完全拆除所有固定螺栓就能完成箱体的拆装作业。设计阶段优先考虑了焊接变形的控制，两个构件的基材都选用了常用的Q235结构钢，焊接位置都做了45度倒角开坡口处理，减少焊接填充量的同时降低焊接残余应力，焊后不需要做复杂的时效处理就能满足平面度要求，基座的安装面平面度控制在0.2mm/m以内，避免安装后箱体出现倾斜导致内部元件受力不均。安装边界方面，基座的总长度适配常规400mm宽度的小型工业箱体，安装孔的中心距从端部第二个孔开始按50mm等距排布，可适配不同安装基面的孔位偏差，卡槽构件的高度比基座低12mm，安装后卡槽的上沿和箱体底部预留2mm的间隙，避免焊接变形导致箱体卡滞。这类构件不需要做复杂的表面处理，常规喷防锈漆后就能用于车间常规工况，在有腐蚀的场景下也可以更换不锈钢基材做焊接加工，整体结构没有复杂的曲面特征，加工时只需要通过锯切、钻孔、焊接、打磨几道常规工序就能完成，加工成本低，交付周期短，非常适合非标自动化设备的快速搭建场景，在小型生产线的动力箱体安装、设备旁的操作箱固定、机架侧部的附件箱体承托场景中都能见到这类结构的应用。
