乘用车轮毂制动总成结构设计

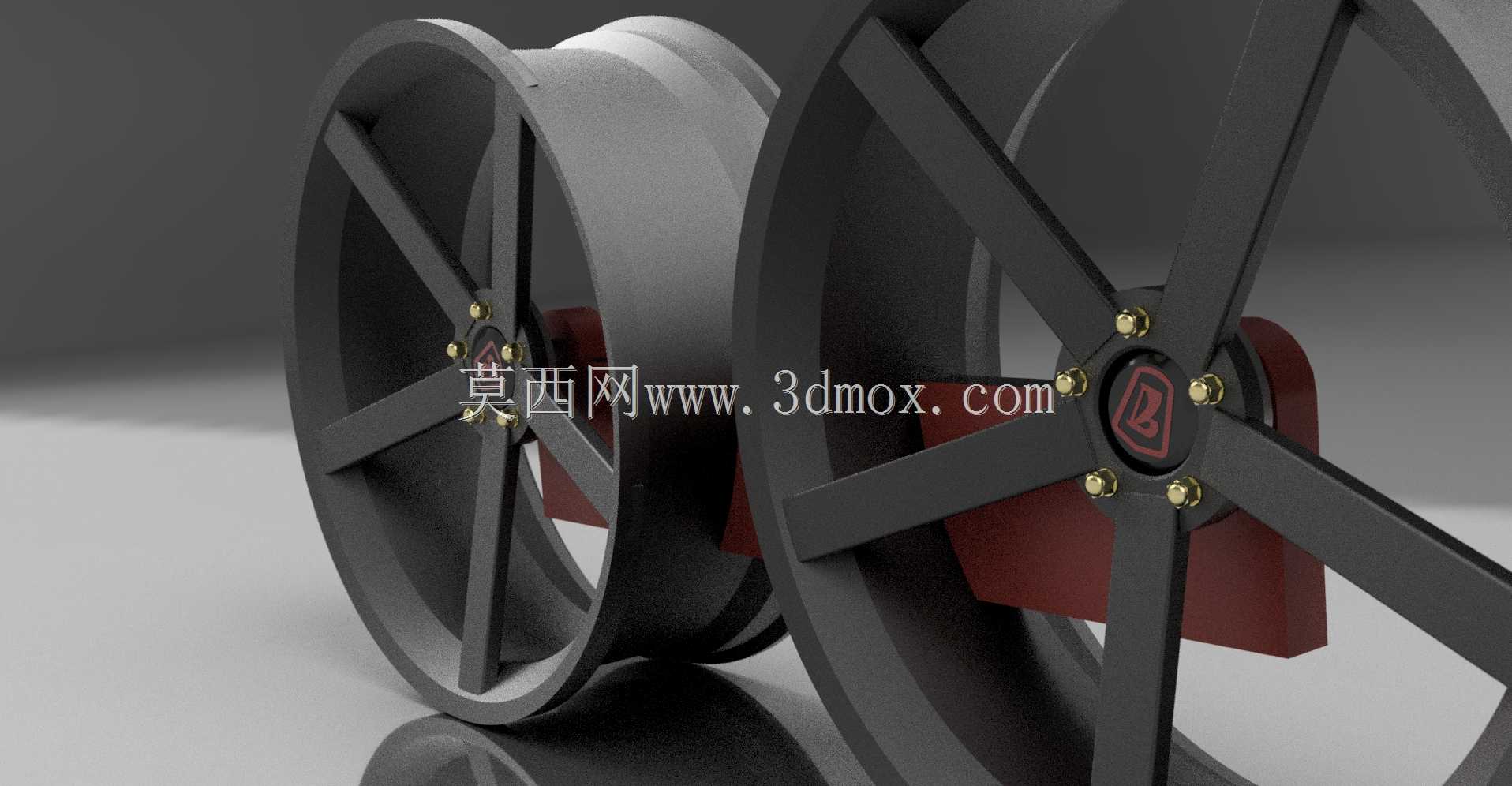

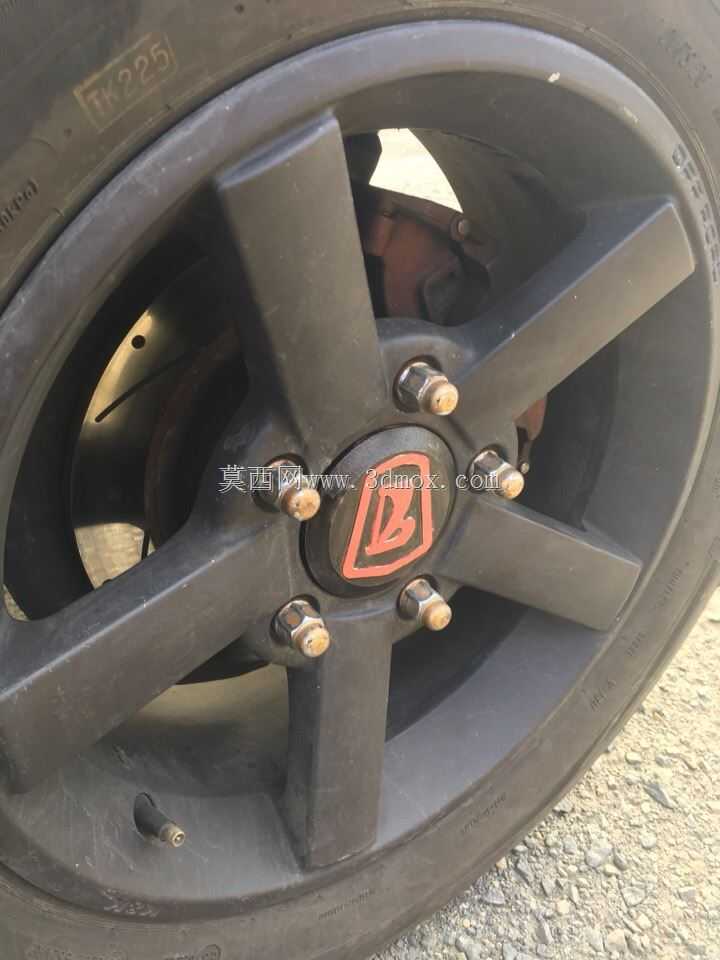

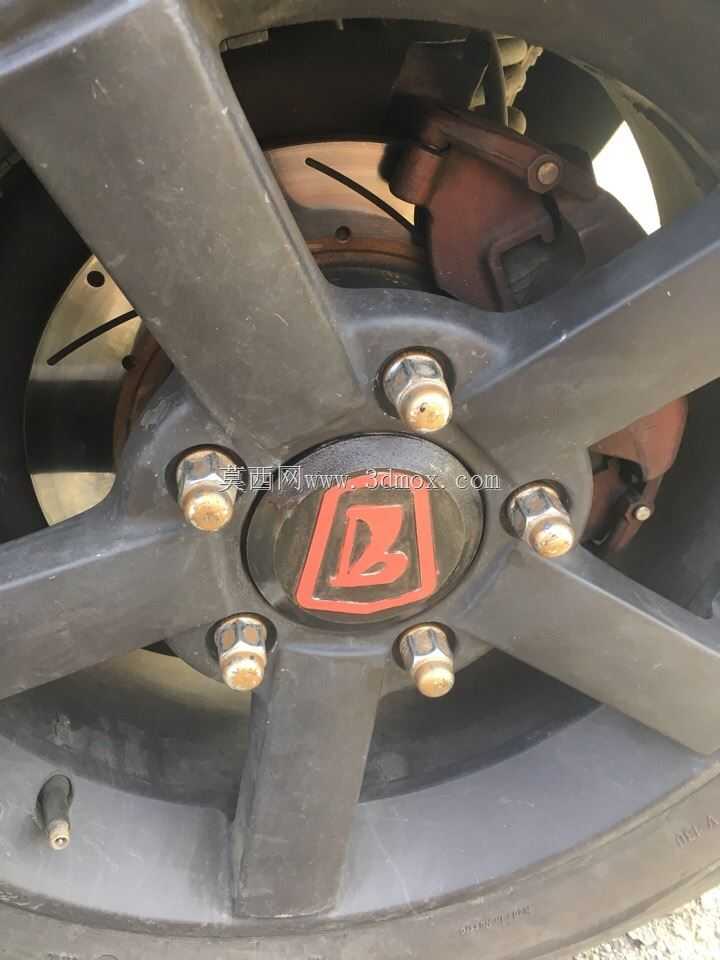

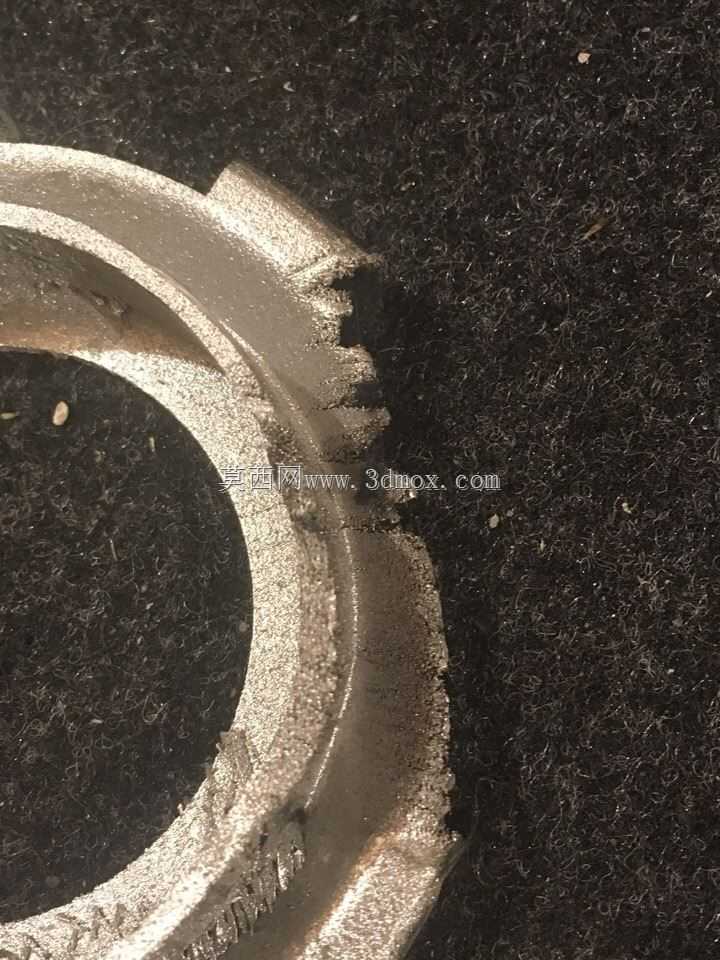

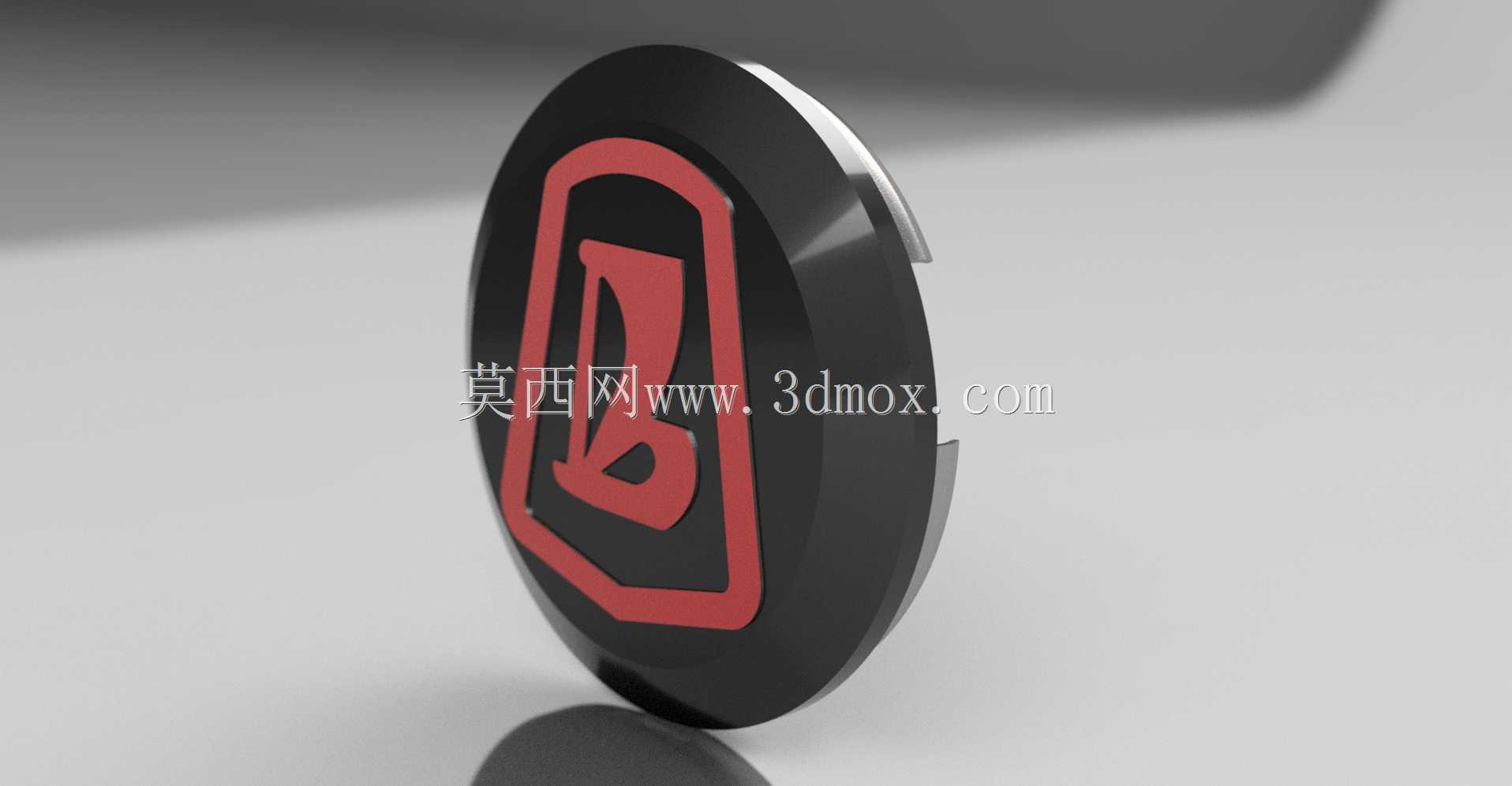

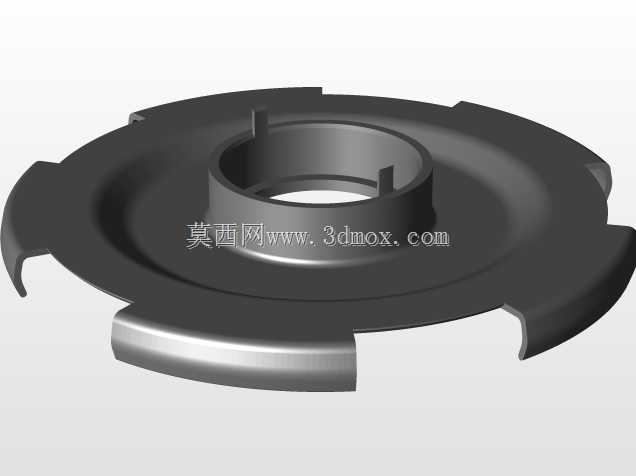

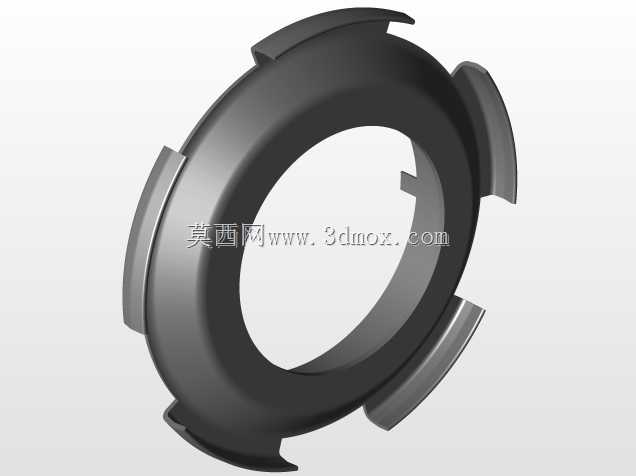

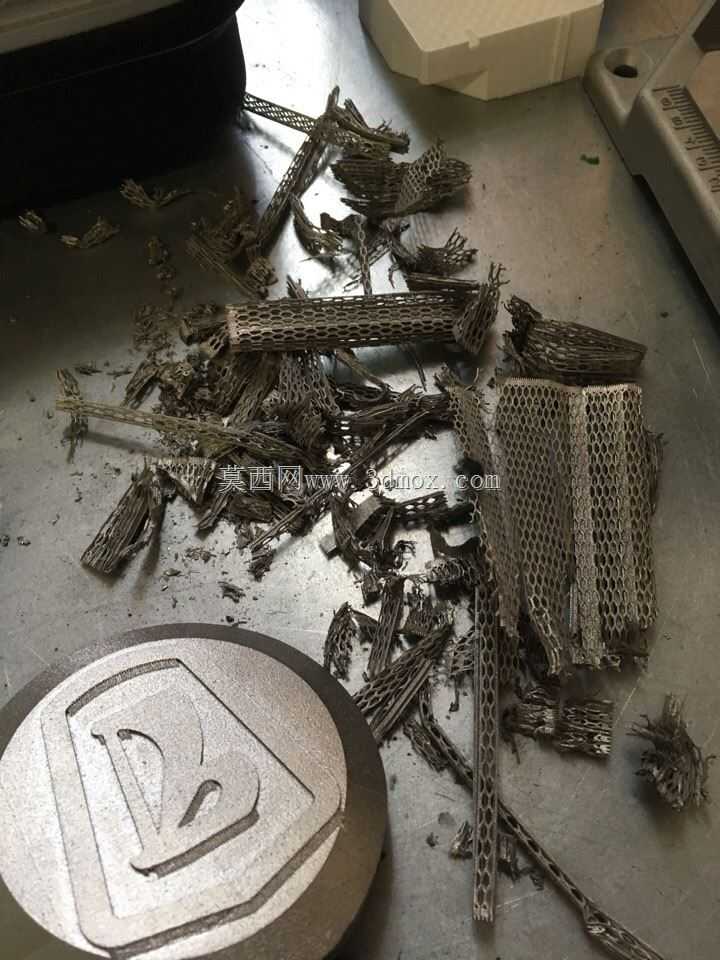

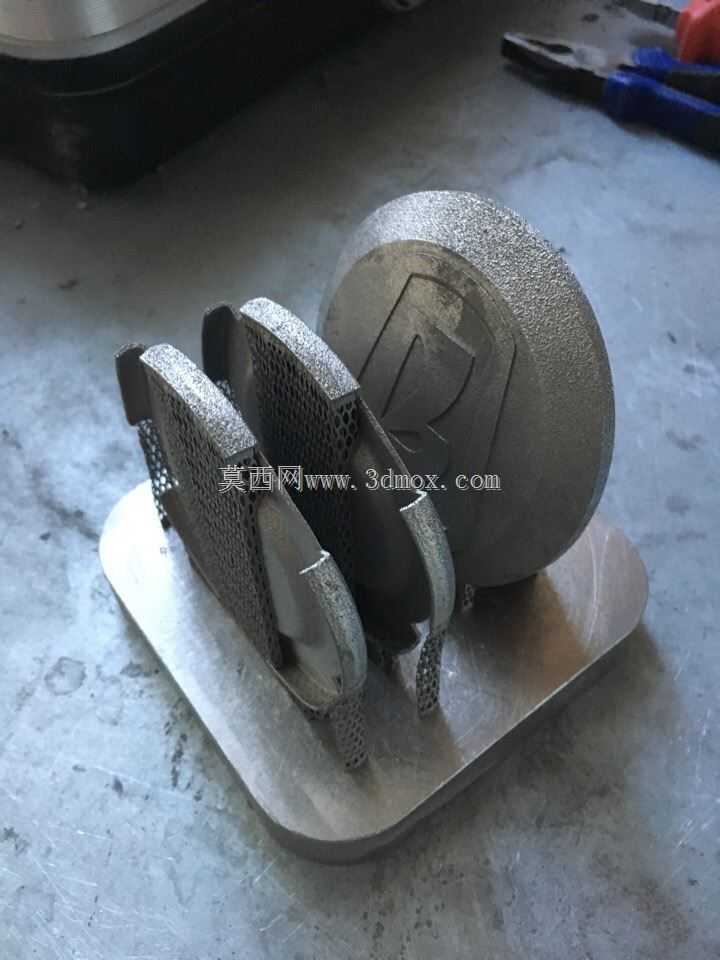

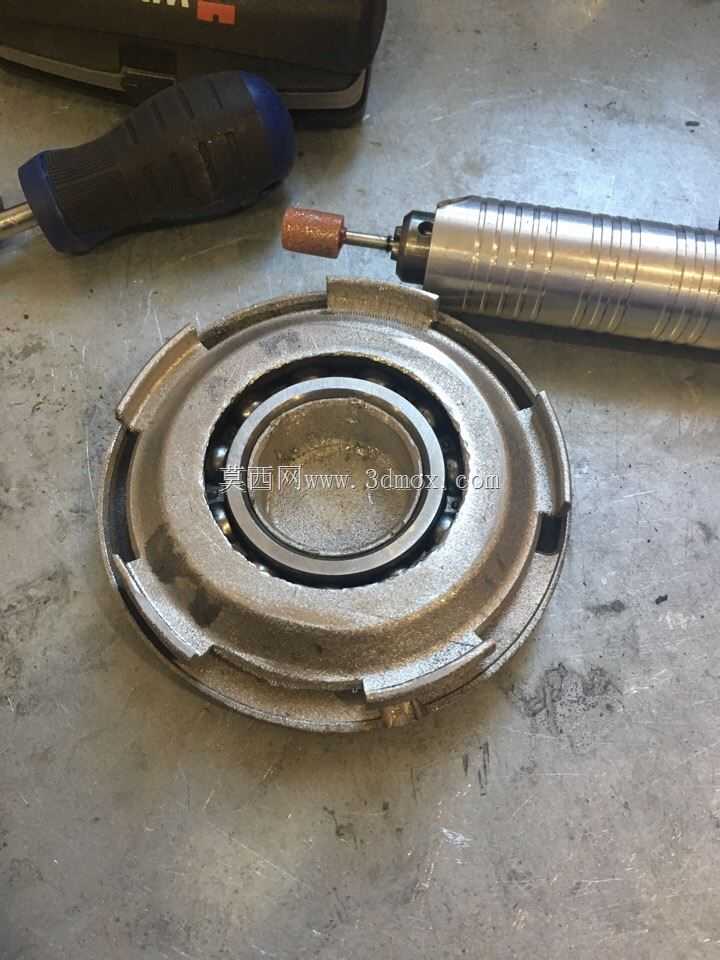

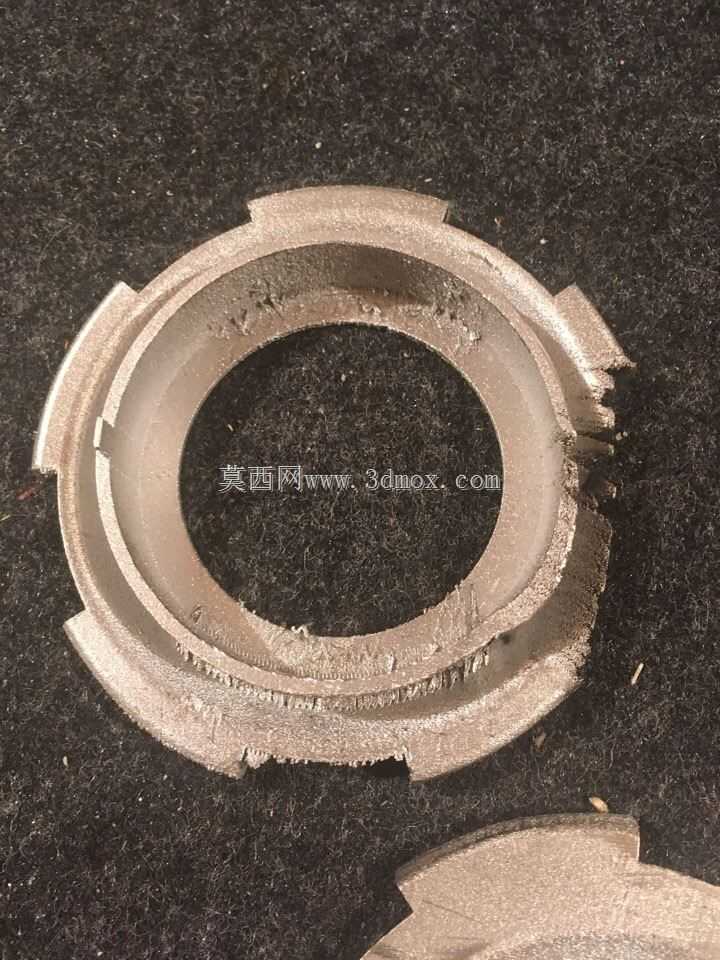

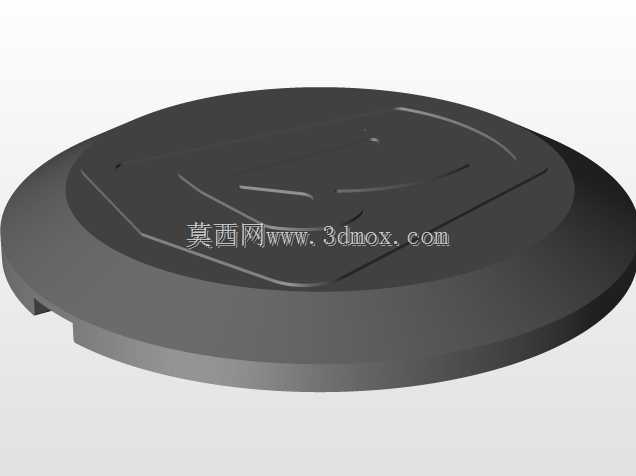

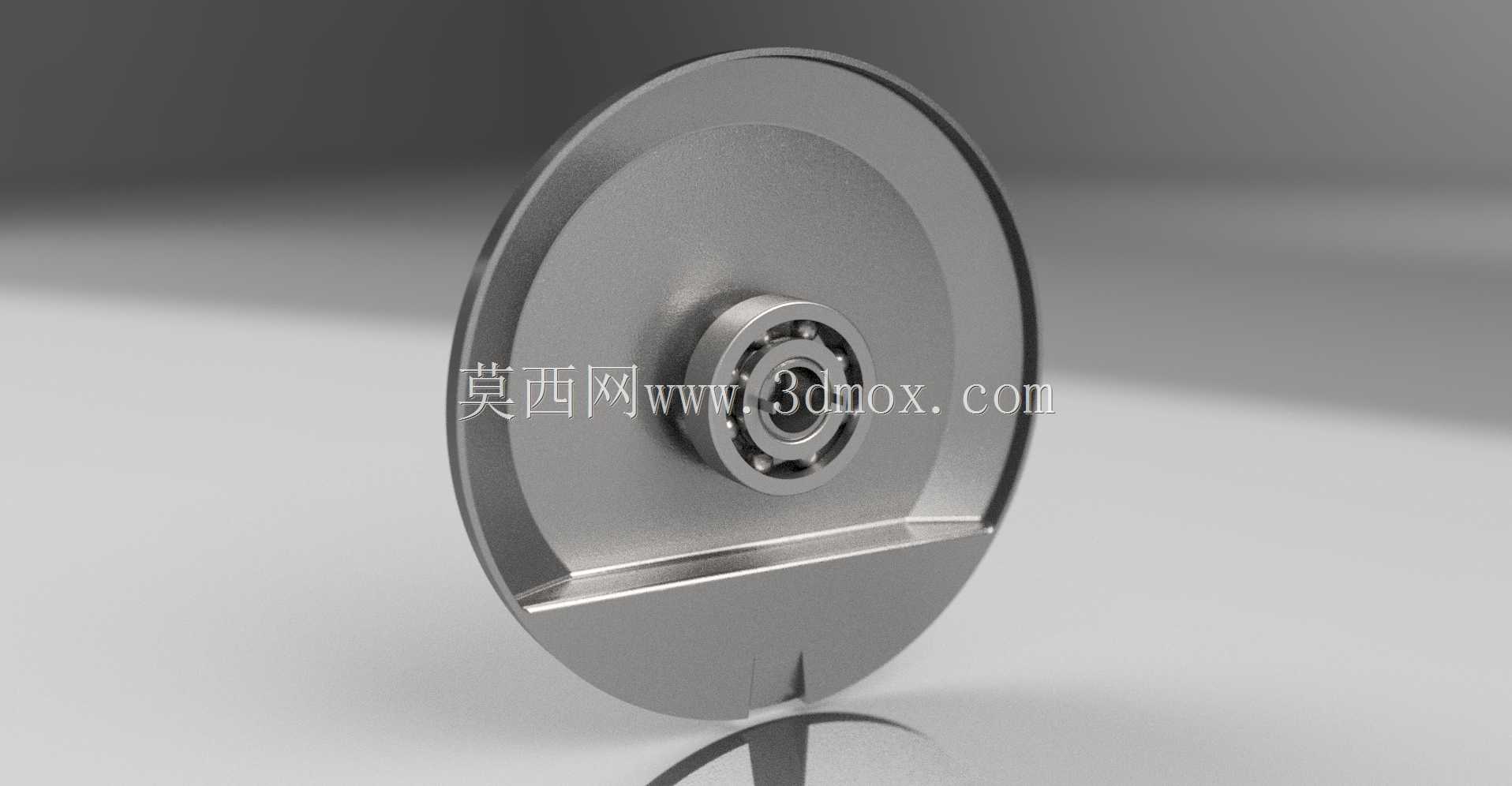

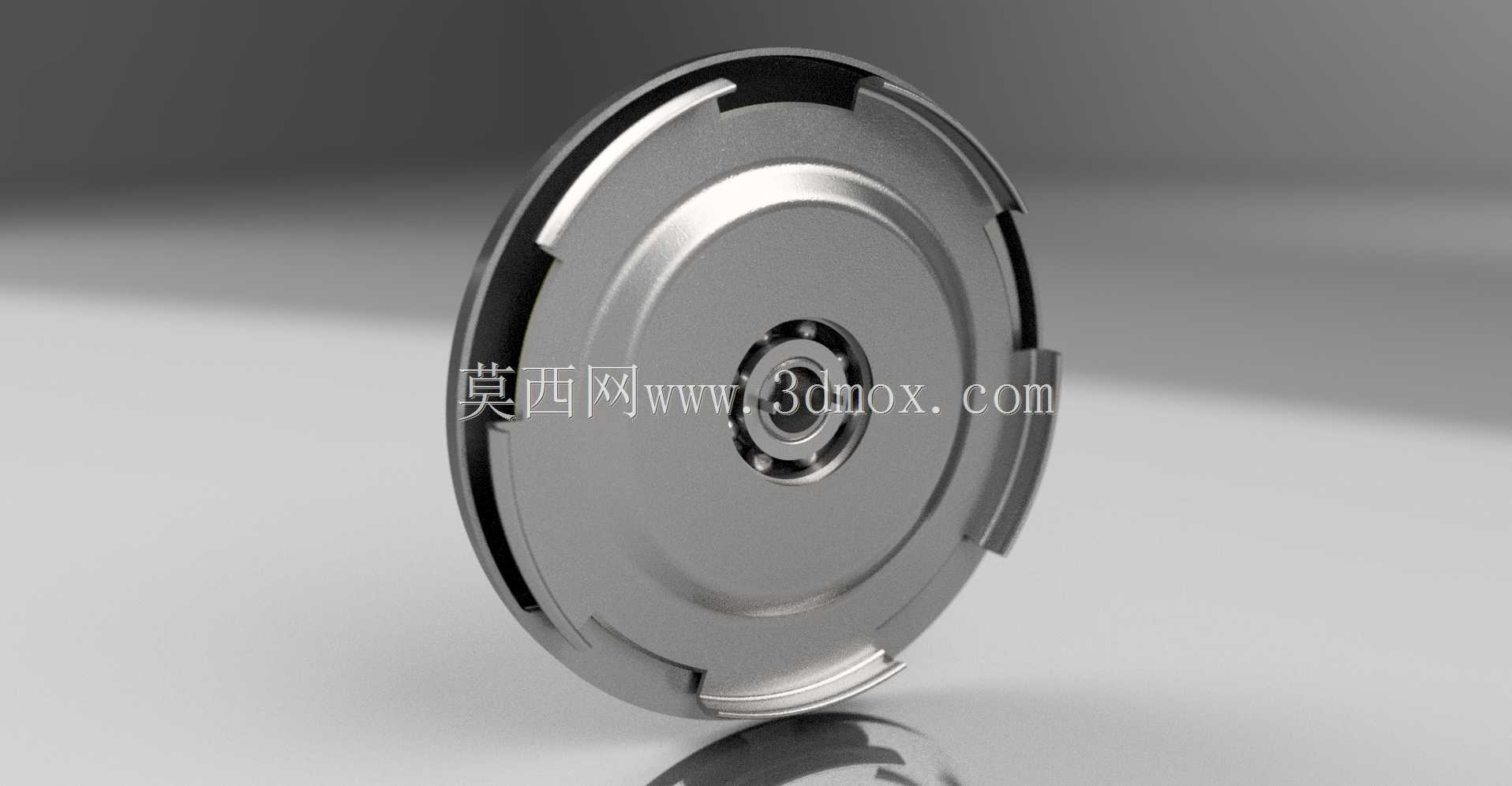

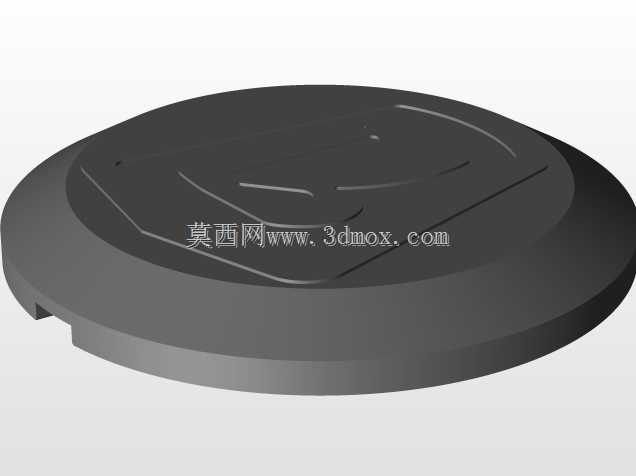

这套结构针对民用乘用车行走与制动系统的匹配需求设计，核心覆盖轮辋、制动盘、卡钳、轮毂紧固单元的完整装配关系，可直接用于底盘行走系统的结构验证、改装方案校核以及金属3D打印样件试制场景。日常行驶过程中，轮辋承担轮胎的固定支撑作用，将路面传递的载荷通过轮毂轴承传导至悬架系统，内侧的通风式制动盘随车轮同步转动，卡钳在制动管路压力驱动下夹紧制动盘，通过摩擦作用实现车辆减速与驻车，整套结构的匹配精度直接影响行驶平顺性、制动响应速度以及高速行驶的安全冗余。设计阶段优先考虑了安装边界的适配性，轮辋采用五辐式承载结构，辐条造型兼顾刚性与散热需求，中心定位孔与轮毂轴头采用过渡配合，五颗紧固螺栓沿节圆均匀分布，螺栓孔位置度公差控制在0.1mm以内，避免装配后出现轮辋跳动量超标的问题。制动盘采用通风夹层结构，盘面预留散热通风槽，连续制动工况下可快速导出摩擦产生的热量，降低热衰减带来的制动效能下降风险；卡钳安装位与转向节的连接孔位严格匹配量产车型的安装尺寸，卡钳本体与轮辋辐条内侧预留足够安全间隙，即使在极限转向、悬架最大压缩行程下也不会出现运动干涉。针对金属3D打印的试制场景，设计时对辐条根部、螺栓孔周边的应力集中区域做了圆角过渡处理，减少打印过程中的应力变形，同时预留了后续机加工的余量，保证中心孔、螺栓安装面的形位公差满足装配要求。整套结构的装配逻辑完全遵循实车装配流程，从轮毂轴头定位、制动盘固定、卡钳安装到轮辋紧固的层级关系清晰，可直接用于行走系统的装配教学、结构受力仿真分析，也可作为改装轮毂设计的参考基准，校核不同偏距轮辋与原厂制动系统的适配性，避免改装后出现卡钳蹭辐条、制动抖动等常见问题。
