带法兰安装座的弯管式流体转接构件

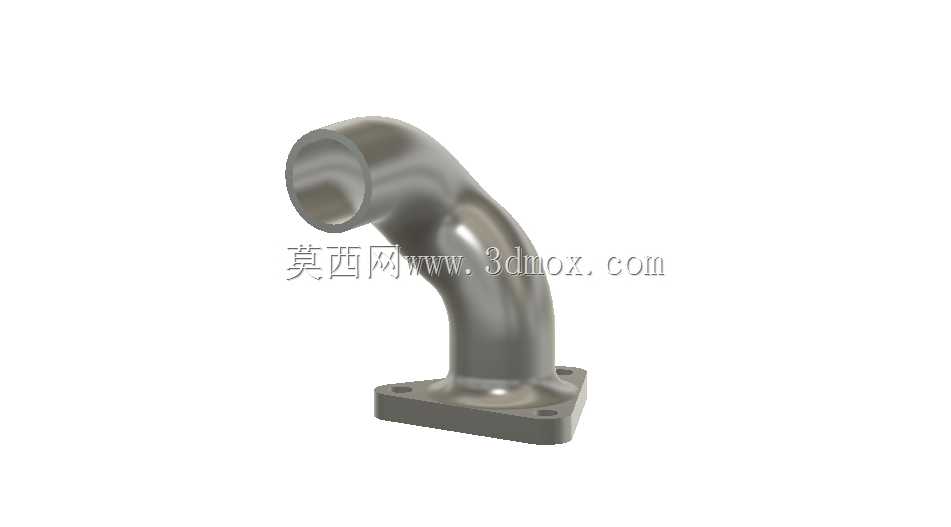

这类带方形法兰安装座的弯管构件，在流体输送系统里承担着转向转接的核心作用，常见于液压动力单元的管路排布、中小型气动设备的气路转向、冷却循环系统的管路衔接场景，尤其适合安装空间受限、管路需要完成近90度转向同时需要稳固固定的工位。从结构设计来看，构件一端为光滑圆管接口，可直接对接同管径的硬管或通过卡套、快插接头连接软管，另一端的方形安装座带有四个对称分布的安装孔，能够通过螺栓直接固定在设备壁板、阀块表面或者集成安装座上，避免管路在流体压力波动、设备运行振动时出现接口松脱、管路移位的问题。设计过程中首先要确定管路的通径参数，保证弯管段的曲率半径符合流体输送的阻力要求，曲率过小会增大流体局部阻力，造成不必要的压力损失，曲率过大则会占用过多安装空间，无法适配紧凑的设备内部布局；弯管与法兰安装座的衔接位置做了圆弧过渡处理，既能够降低该位置的应力集中系数，避免长期受流体冲击、振动载荷出现焊缝开裂或者结构断裂，也能减少流体在转向位置的紊流产生，降低管路运行过程中的振动和噪音。安装边界方面，方形法兰座的四个安装孔中心距需要匹配常用的安装面板孔位标准，安装座底面为精加工平面，能够保证与安装面贴合紧密，配合密封垫使用时可避免接口位置出现渗漏；弯管的伸出长度、管口朝向的角度公差控制在合理范围内，能够保证对接管路时不需要额外施加外力强行对位，减少装配应力对管路寿命的影响。实际应用中，这类构件不需要额外制作管路固定支架，集成的法兰座直接完成固定与转向两个功能，能够大幅减少管路装配的零件数量，降低现场装配的工作量，同时整体式的结构比分段焊接的弯管组件密封性更好，长期运行的渗漏风险更低，适合在中低压的流体输送场景下长期使用。建模过程中通过组合曲线投影的方式生成弯管的中心轨迹，能够精准控制弯管段的曲率变化，保证管壁厚度均匀一致，避免出现局部壁厚过薄影响承压能力的问题，法兰座上的安装孔位置、管口的尺寸公差都可以根据实际对接的管路参数、安装面的孔位做快速调整，适配不同设备的定制化管路需求。
