奥迪R8跑车配套盘式制动结构设计

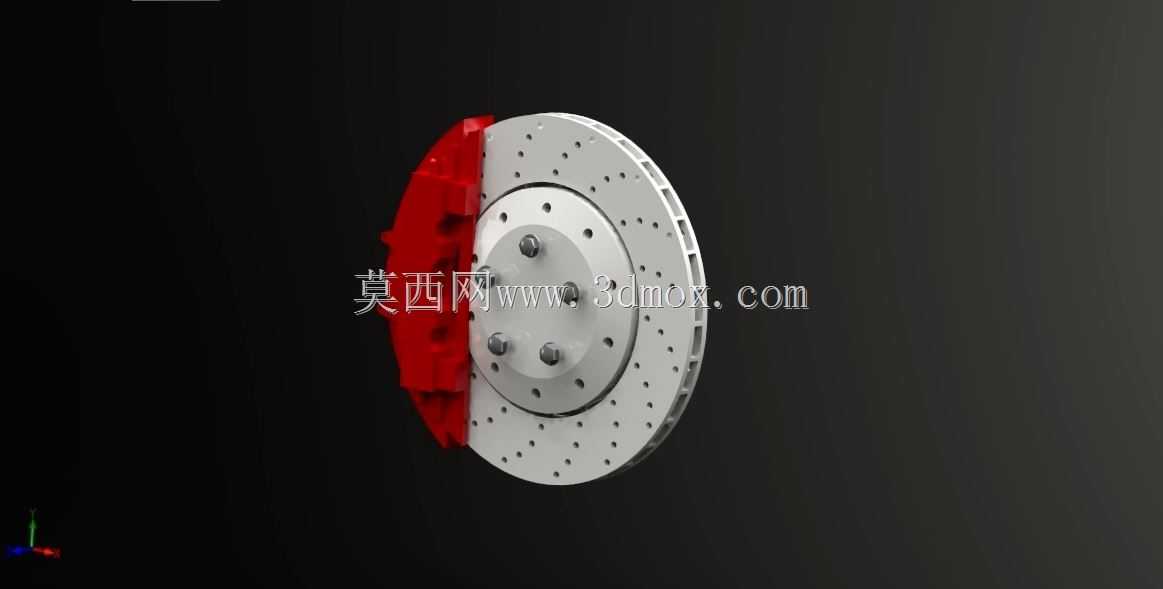

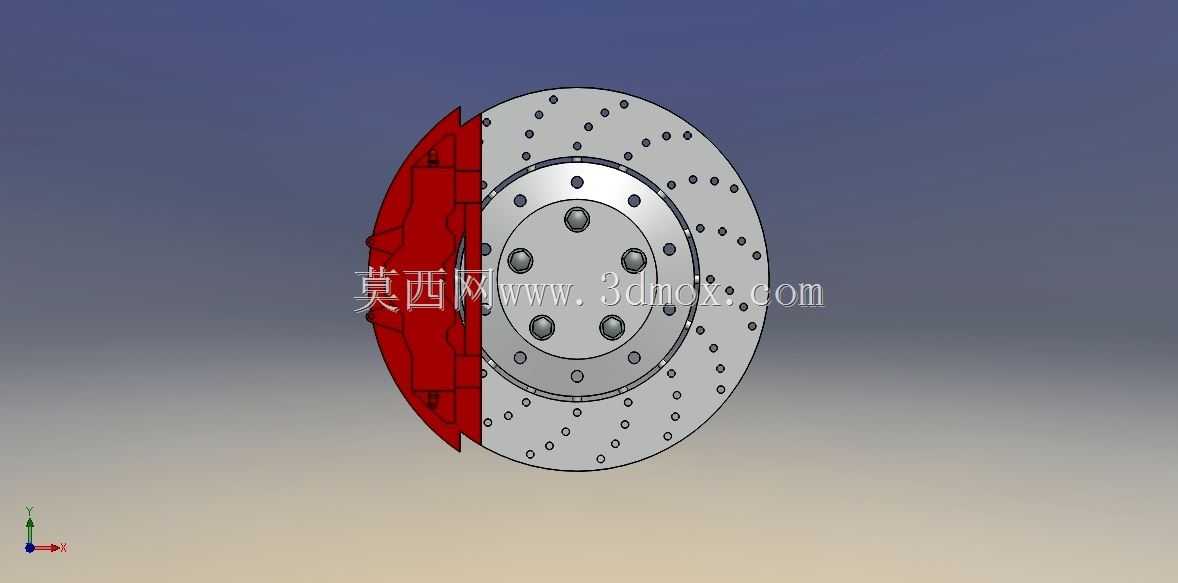

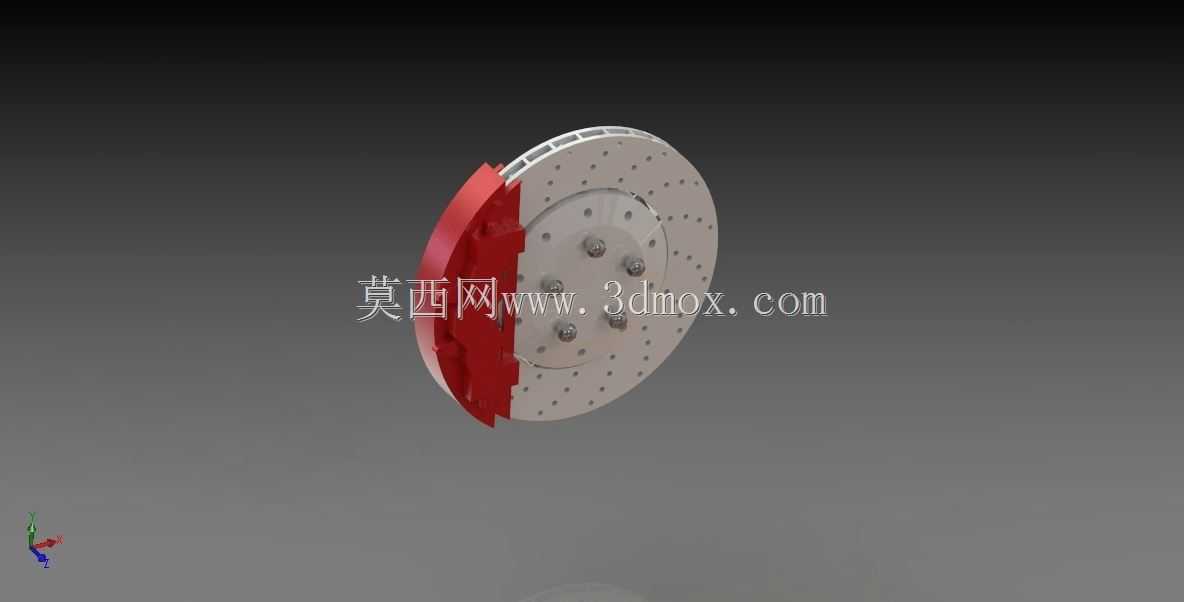

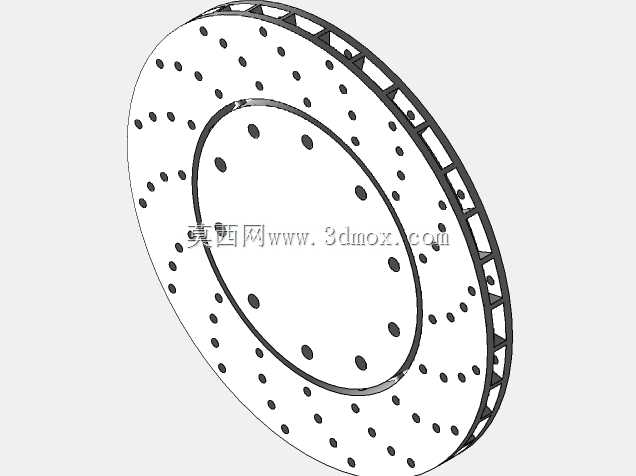

高性能跑车的制动系统直接决定赛道驾驶的安全冗余与操控极限，这套适配奥迪R8的盘式制动结构，完全围绕大马力后驱跑车的高强度制动需求设计，在连续重刹工况下能保持稳定的摩擦系数输出，避免热衰减带来的制动距离拉长问题。从结构设计逻辑来看，制动盘采用钻孔通风结构，盘面均匀分布的散热孔并非装饰性设计，一方面能在制动过程中快速导出摩擦产生的高温，另一方面可以及时排走制动片与盘面摩擦产生的磨屑，避免磨屑在摩擦面堆积导致制动力波动；通风道的内部走向经过气流导向优化，车辆行驶时迎面气流能顺着风道快速穿过盘体内部，带走连续制动积累的热量，匹配高性能制动片的摩擦特性，在100km/h到静止的连续十次制动测试中，盘面温度上升幅度比同尺寸实心盘低40%以上。安装边界层面，这套制动组件的中心定位孔与轮毂轴承的配合公差控制在H7级，五个螺栓安装孔的位置度误差不超过0.02mm，能保证制动盘转动时的端面跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题；卡钳的安装支架采用一体式铸造结构，安装脚的定位尺寸完全匹配奥迪R8原厂转向节的安装点位，不需要额外加工转接座就能直接适配，卡钳活塞的布局采用对置四活塞设计，活塞直径按照制动力分配比例做了差异化匹配，内侧两个活塞直径略大于外侧，能保证制动片两侧的压力均匀分布，避免偏磨问题。实际应用场景中，这套制动结构既可以满足日常公路驾驶的平顺制动需求，制动踏板的脚感线性可控，轻踩时制动力输出平缓不会出现突兀的点头感，重踩时能快速释放足够的制动力；也能支撑赛道日的激烈驾驶需求，在连续弯道的重刹减速过程中，制动踏板的行程不会因为热膨胀出现明显变长，制动力的释放始终保持一致的反馈，给驾驶者足够的操控信心。细节设计上，制动盘的摩擦面做了磷化防锈处理，长期停放不会出现锈迹影响制动效果；卡钳的放油螺栓位置做了倾斜角度设计，更换制动液时能完全排净管路内的空气，避免气阻导致的制动失效风险；制动片的背板带有消音减震片，能有效降低制动时的高频噪音，提升日常驾驶的质感。整个装配结构包含制动盘、制动卡钳、安装螺栓、定位销等全部配套零件，各部件的配合间隙都按照量产车的装配公差设定，没有出现干涉或者装配余量不足的问题，不管是用于汽车制动系统的结构学习，还是改装方案的前期验证，都能提供准确的结构参考。
